Для наглядности магнитное поле чаще всего изображают в виде линий индукции магнитного поля. В любой точке пространства вектор индукции магнитного поля направлен по касательной к этой линии. Линии магнитной индукции можно визуализировать при помощи мелких ферромагнитных объектов, которые могут свободно или почти свободно двигаться во внешнем магнитном поле. В простейшем случае подойдут металлические опилки, если их высыпать на лист бумаги или картона, одновременно поднеся с другой стороны к листу магнит, то опилки выстроятся вдоль линий магнитной индукции.
В небольшом сосуде железные опилки могут до некоторой степени визуализировать линии магнитной индукции в пространстве.
Еще одним способом визуализации магнитного поля могут быть магнитные стрелки компасов. Сейчас в продаже имеется широчайший выбор дешевых магнитных компасов, которые могут послужить материалом для подобного проекта. Компасы надо разобрать и извлечь из них магнитные стрелки и острия, на которых эти стрелки удерживаются.
В качестве корпуса хорошо подходит коробка от CD диска. По углам коробки просверливаются крепежные отверстия.
На основание при помощи клея «Момент» крепятся компасные картушки.
На которые в свою очередь устанавливаются магнитные стрелки.

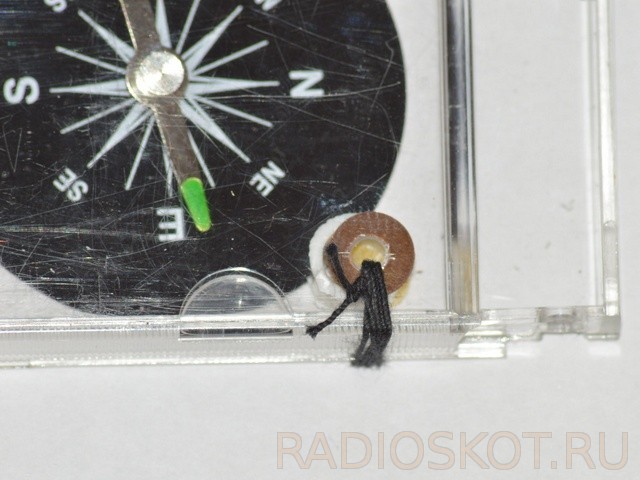

Расстояние между крышкой коробки и магнитными стрелками должно быть таким, что бы с одной стороны ничего не мешало вращению стрелок, а с другой в любом положении стрелки не должны слетать с отведенных им мест. Для регулирования зазора под крышку подкладывают втулки нужной высоты, отрезанные например, от корпуса старой авторучки. Окончательную подгонку по высоте можно выполнить с помощью тонких текстолитовых шайб. Крепления крышки желательно изготовить из немагнитного материала. Идеальным вариантом были бы латунные или пластиковые винты и гайки, но приемлемо использовать толстые нитки.

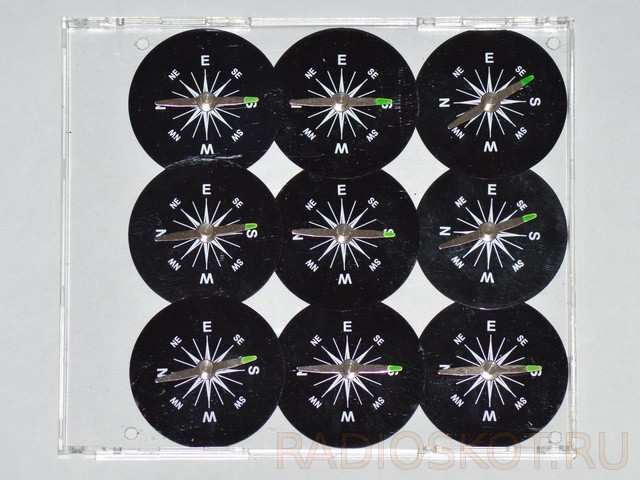

Прибор в готовом виде.
В данном варианте на панели установлено 9 магнитных стрелок, можно уменьшить их число до 7, в несколько иной конфигурации.
Подобные демонстрационные приборы есть в продаже, но, как чаще всего бывает с лабораторным оборудованием для школ, их стоимость делает самостоятельное изготовление оправданным.
Такой прибор наглядно демонстрирует расположение линий магнитного поля вокруг постоянного магнита. Обзор подготовил Denev.
