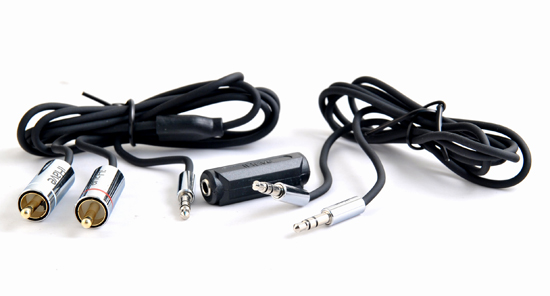

Многие современные Audio устройства, такие как музыкальные центры, CD, DVD проигрыватели, автомагнитолы и т.д., имеют разъем подачи внешнего сигнала AUX IN (на старых вариантах CD IN) к которому можно подключать различные мобильные устройства, такие, как телефон, плеер CD, нетбук и другие, для прослушивания с него музыки через мощные колонки. Для подключение этих устройств необходим переходник 3,5 мм джек-джек (штекер применяемый в наушниках) или 3,5 мм джек — пара штекеров типа тюльпан, либо изготовить такой разъем самостоятельно под свои гнезда, для подключения мультимедийных устройств. После подключения например MP3 плеера, через такой переходник, необходимо включить режим AUX IN у другого устройства, через которое мы хотим слушать музыку — это делается как правило через режим MENU, либо переключателя на панели прибора.

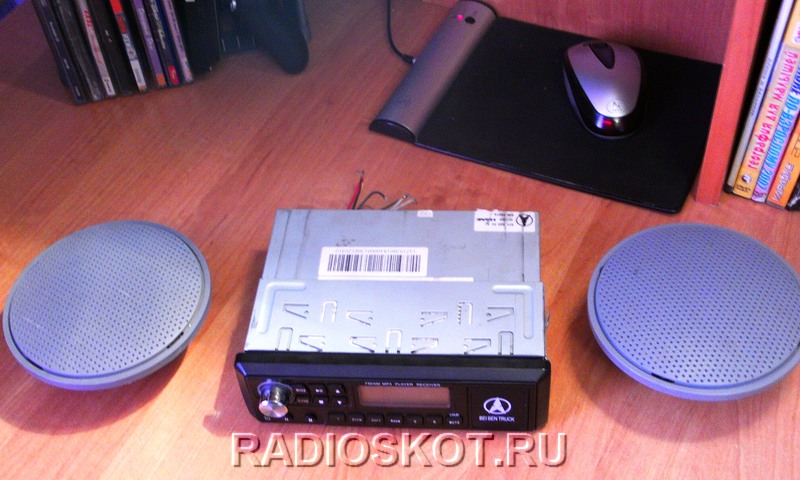

Таким образом, можно подключать любое устройство, какое у вас имеется к таким вот девайсам, в состав которых входит УМЗЧ и разъем AUX IN. Такое устройство валялось без дела у меня в столе — оригинальный китайский MP3 ресивер под название BEI BEI TRUCK, от родного его автомобиля, NORD BENZ, усилителем которого была микросхема TDA7265. Имелось также пару динамиков на 4 Ома 20 Ватт, тоже китайские. Решено было все это добро вмонтировать в стол для ПК.

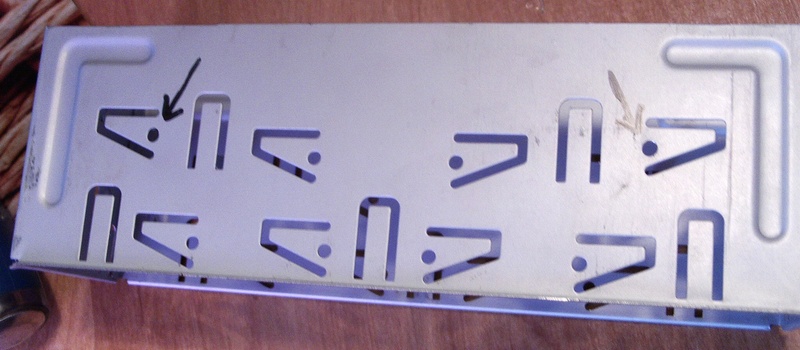

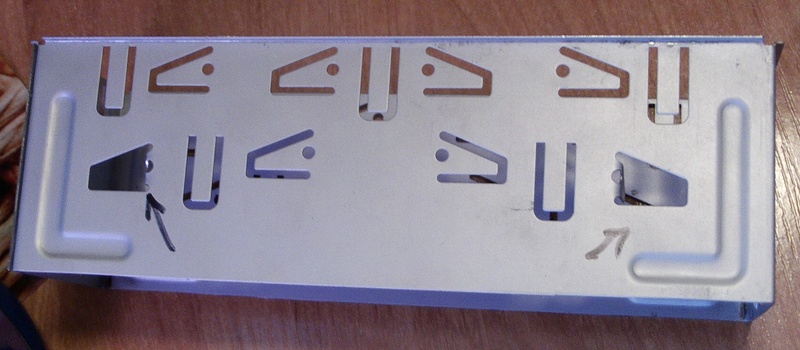

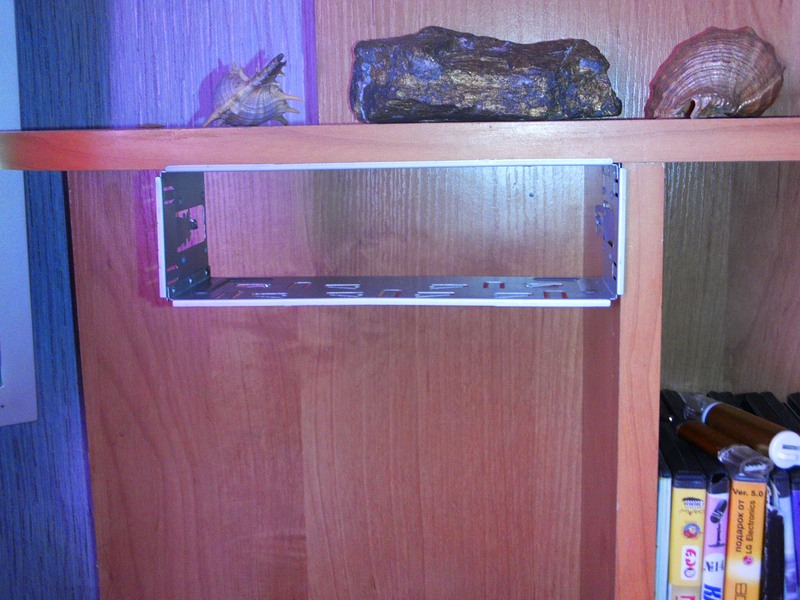

Ресивер закрепляем с помощью монтажной обоймы (в народе ее называют «шахтой»), в ней уже имеются отверстия, находим подходящие по размеру саморезы и прикручиваем к столу, чтоб это было удобно делать, снизу обоймы отгибаем лепестки как на фото, вставляем туда отвертку и затягиваем.

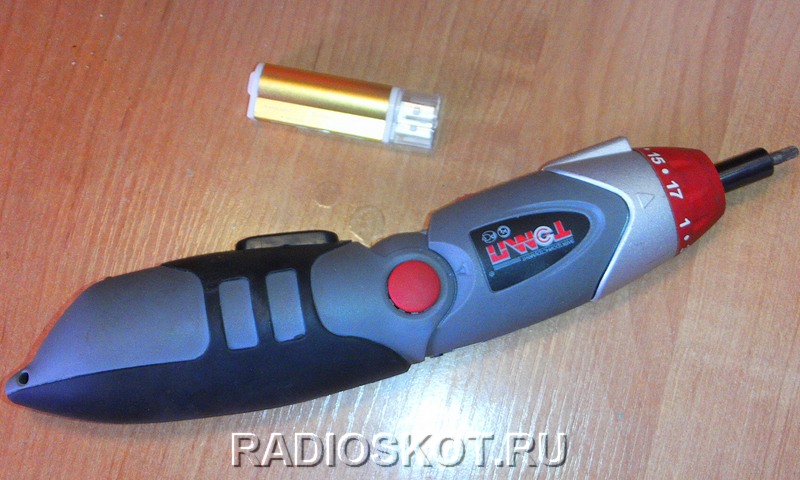

Далее берем шуруповерт или электроотвертку и разбираем ту часть стола, где будут крепиться динамики.

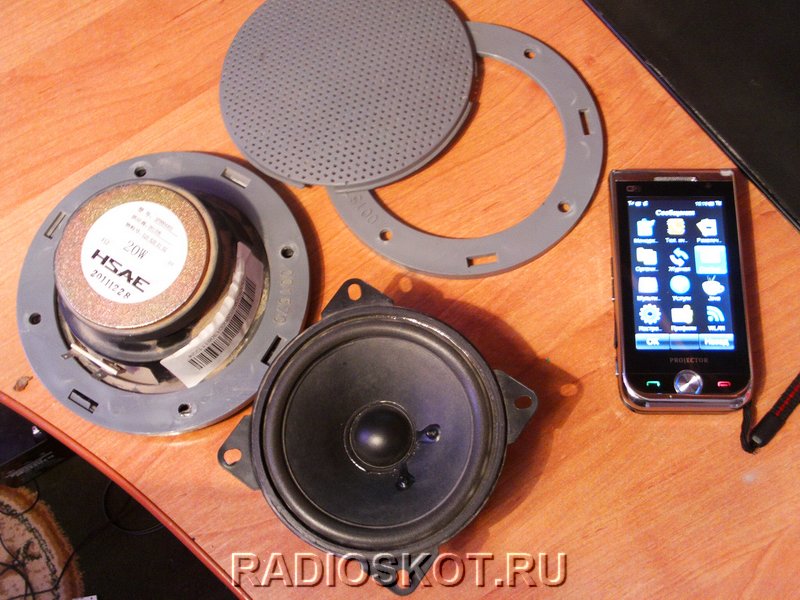

Нам нужны лицевые панели, в которые будут вмонтированы динамические головки.

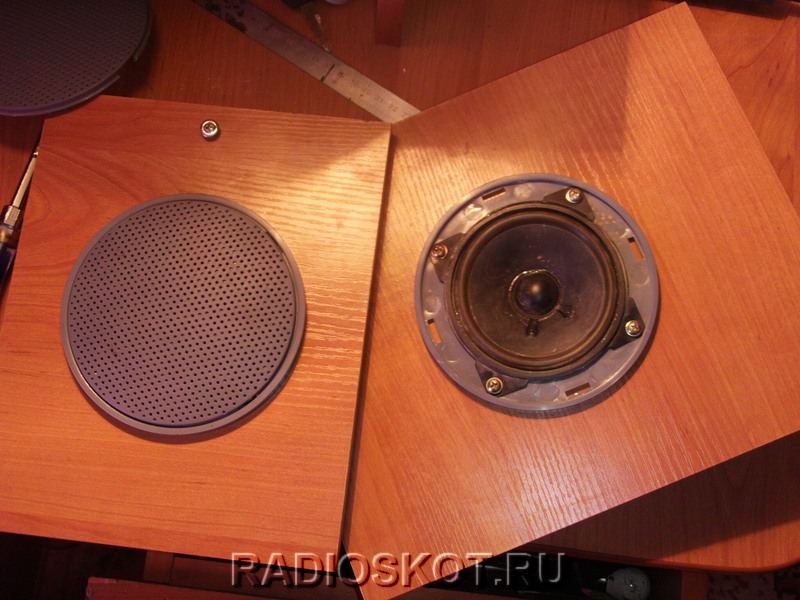

Находим центр у панелей, замеряем диаметр динамической головки (в моем случае он 100мм) и циркулем чертим круг под наш динамик. Берем элетролобзик, фрезер, у кого что есть, и вырезаем отверстие (я высверлил дрелью), на высверленные отверстия примеряем наши динамики.

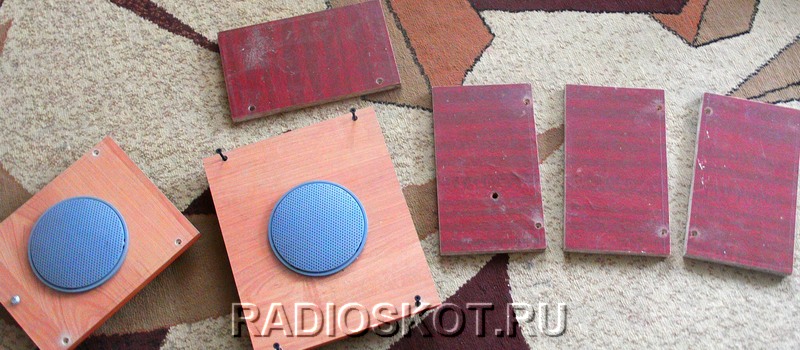

Подходят — отлично, не подходят — подгоняем круглым напильником либо полукруглым рашпилем. Из куска ламината, подобранного под цвет стола (у меня не было, применил другой) изготавливаем боковые и задние стенки для наших динамиков так, как лицевая часть уже имеется.

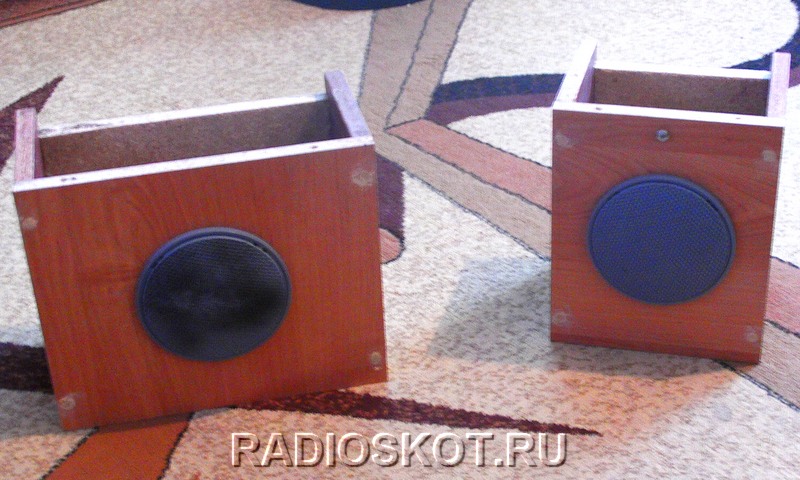

Готовые изделия скрепляем все на саморезы, под саморезы делаем потай, (утопить винт в потай, сделать так, чтобы головка его не выступала), перед стяжкой половинки садим на герметик или силикон, отверстия замазываем шпаклевкой по дереву, получаем два короба.

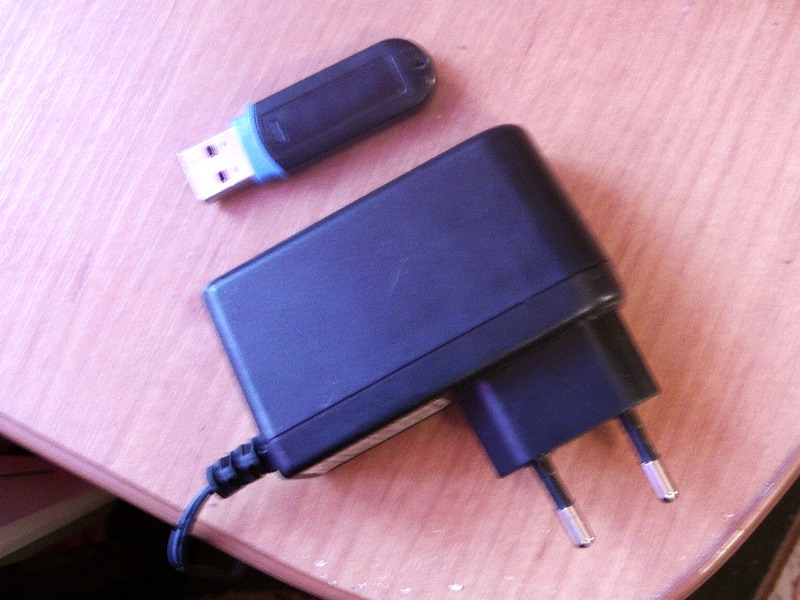

Прикручиваем все обратно к столу, внутрь коробов помещаем любой звукоизоляционный материал, (например марлевый мешок набитый ватой). Для питания ресивера взял такой вот БП с напряжением 12 Вольт, можно любой другой, лишь-бы не было просадки по питанию.
Соединяем динамики и блок питания автомагнитолы согласно схеме нанесенной на корпусе магнитолы, подключаем один конец переходника 3,5мм джек в гнездо магнитолы AUX IN, второй конец — в звуковой разъем ПК. Проверяем все функции работоспособности, воспроизведения с микро-SD и флеш носителя, а также AM и FM вещания радиостанций.
В дежурном режиме авторесивер индицирует время. Для наглядности смотрите видео готовой конструкции. Снято на китайский видеорегистратор.
По такому принципу можно сделать доработку не только компьютерного стола, но и любой другой мебели: тумбочки, шкафа, стенки и так далее. Идея и реализация проекта — thehunteronghosts
