Все началось с того, что надоело сверлить обычным ручным шуруповертом. Его неудобно фиксировать, дырки иногда получаются кривыми, ломаются сверла и т.д. Поэтому осмотрев свои запасы и найдя всё необходимое для самостоятельного изготовления приличной сверлилки, взялся за работу.
Основа настольного сверлильного станка
За основу взял кусок ДСП, а также некоторые запчасти из принтера.
Подвижную часть укрепил на втором кусочке ДСП. Следующим шагом было сделать вот такие штуковины.

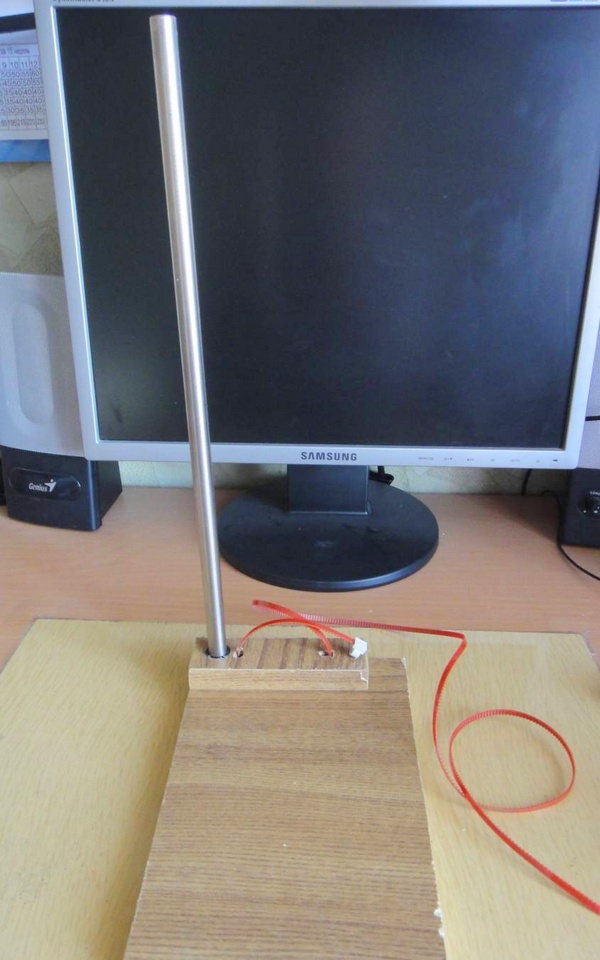

Пришлось помучиться, чтоб сделать отверстия под ролики и нормально закрепить их… Затем установил направляющую на основание и закрепил первую часть с роликами.

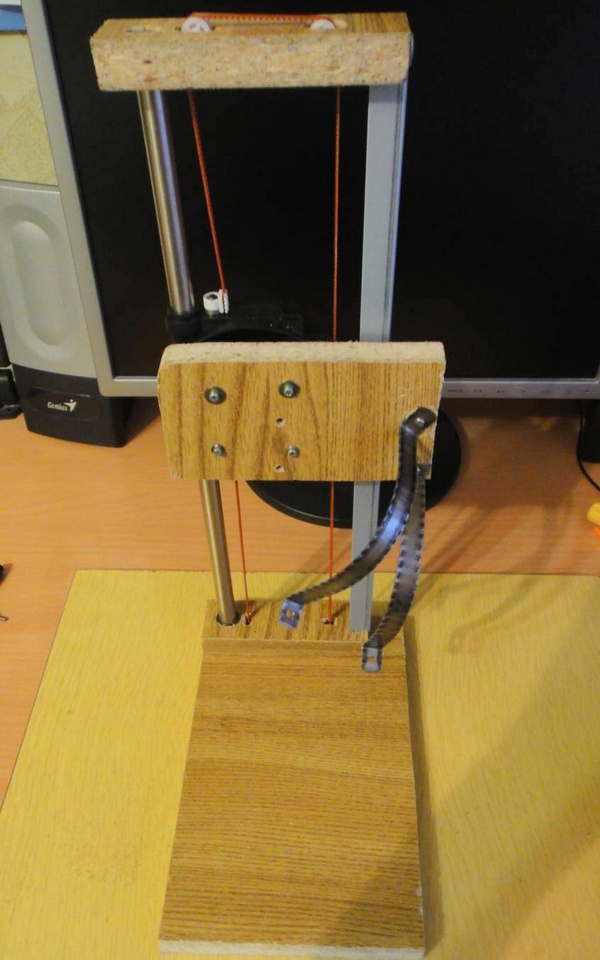

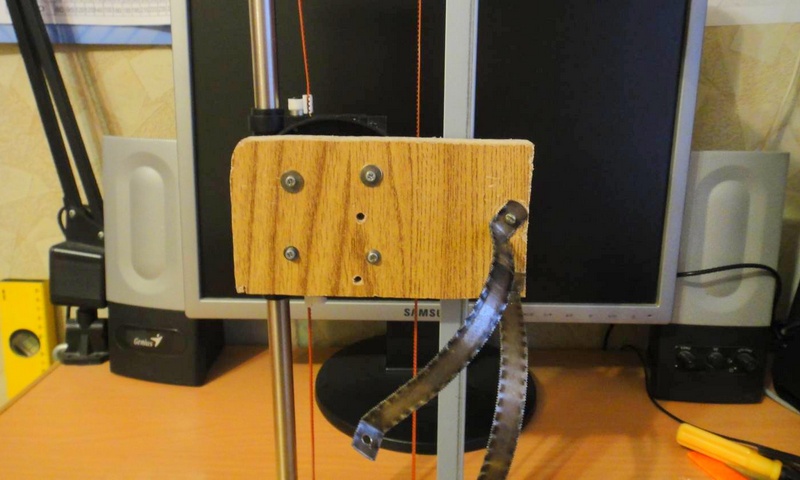

А вот и полуготовая конструкция. Теперь можно догадаться, для чего нужна эта красная зубчатая лента с роликами — она позволяет надежно фиксировать положение подвижной части и в то же время не мешает опусканию и подниманию рабочего органа (для которого, как видно на фото, уже подготовлены крепления).
Крепление двигателя на станке и патрона

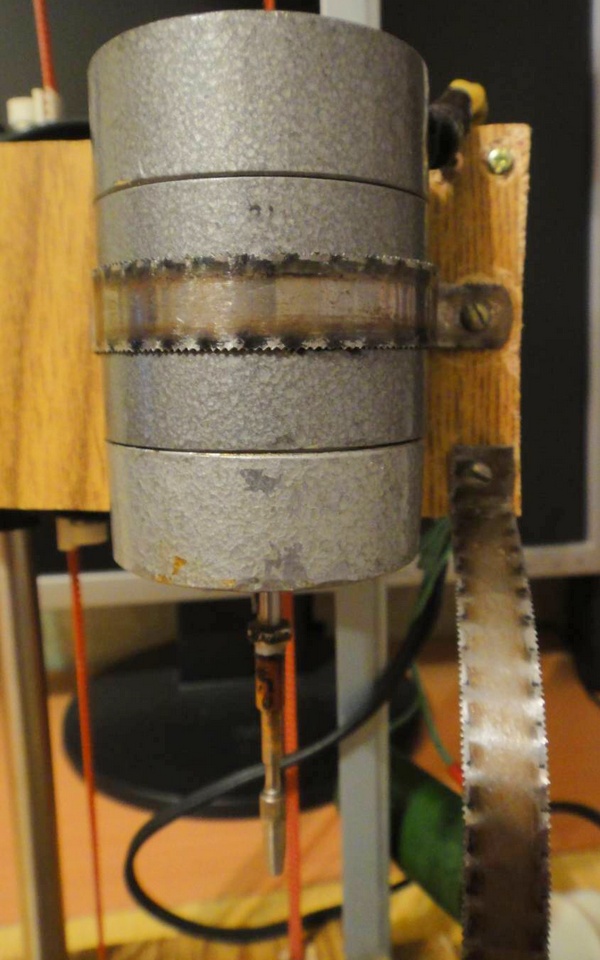

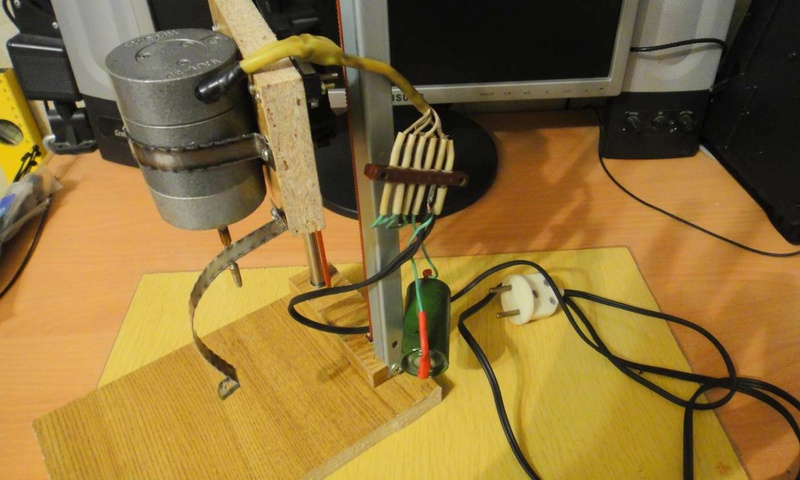

Дальше переходим к непосредственному креплению движка. Так как не было возможности достать алюминиевые или латунные полоски, задействовал ненужное ножовочное полотно.

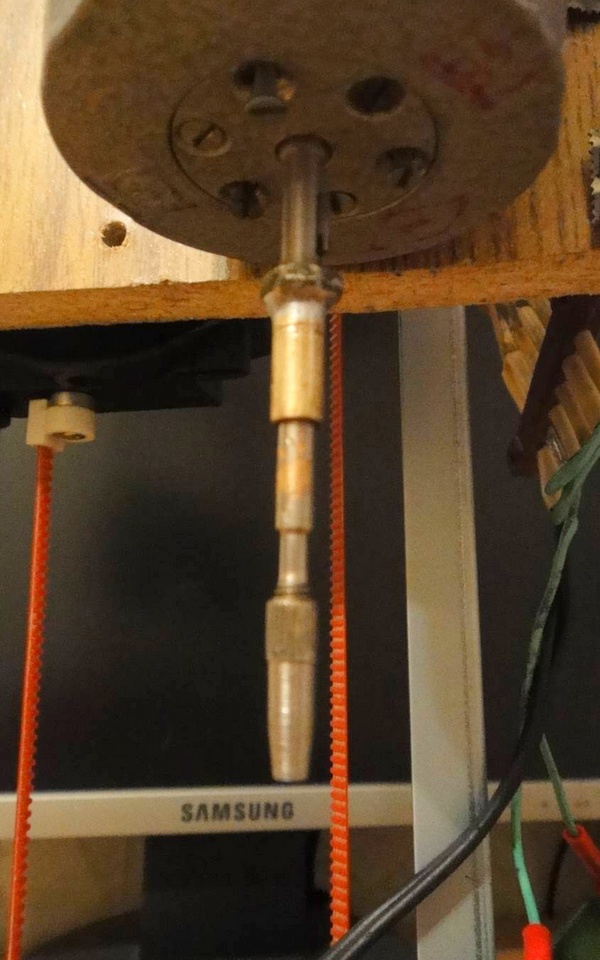

Уделю отдельное внимание патрону, он у меня сделан из обычной ножки от циркуля. В принципе работает нормально, но пришлось придумывать методы его центровки. Он закреплен через переходник, что удлинняет длину рабочей части и делает люфт еще более ощутимым.
Я накрутил на вал сначала гайку, а потом сам переходник. Отцентровал его и спаял их вместе.
Возникает вполне логичный вопрос: зачем себе усложнять работу если проще купить готовый удобный цанговый патрончик? Просто пожалел тратить на него 200р, хотя у цангового есть два больших преимущества:
1 — это удобство крепления патрона на вал.
2 — это удобство крепления самого сверла.
Чем он и отличается от циркульного зажима, там на сверло приходится наматывать проводок чтобы оно нормально держалось. Но все-таки решил при случае установить цанговый патрон.
Готовый сверлильный станок

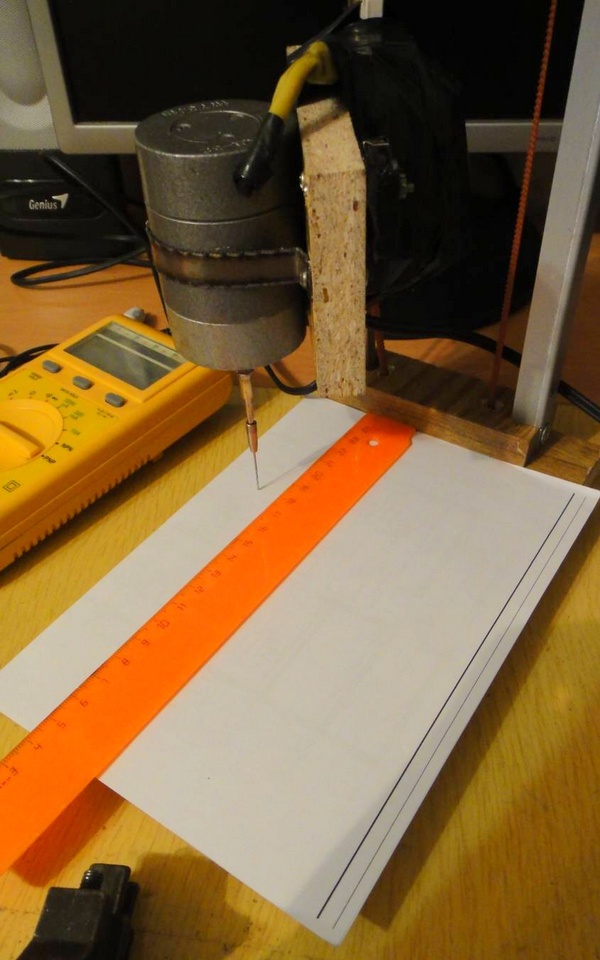

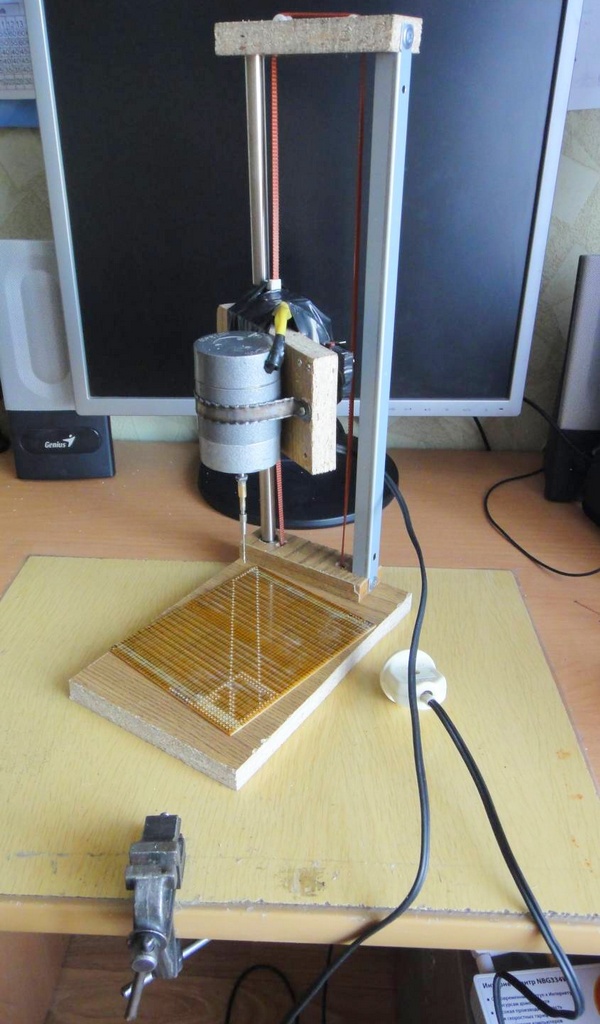

А вот фото готовой конструкции. Для удобства установил выключатель без фиксации.
Всем спасибо за внимание, если кому-то поможет моя статья обзавестись удобным станочком для сверления — мне будет приятно… Удачи в начинаниях, с вами был SssaHeKkk.
