Печатные платы с толстыми медными дорожками

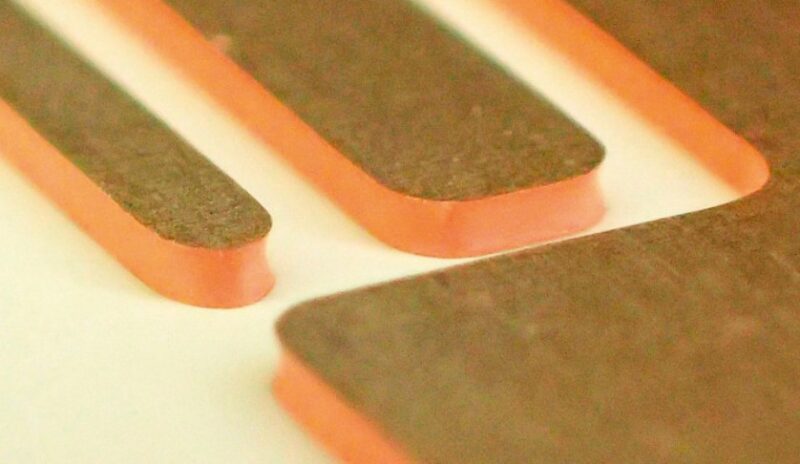

С ростом спроса на мощную и надёжную силовую электронику всё больше применяются печатные платы с толстыми медными дорожками. Эти платы рассчитаны на большие токи и жёсткие тепловые режимы. В промышленной практике такие модели начинается примерно с 3–4 oz (≈105–140 мкм) и достигает значений порядка 20 oz (≈0.7 мм). Значения свыше ≈20 oz считаются экстренно толстыми и используются редко. Толстые платы обеспечивают лучшее рассеивание тепла, повышенную токовую нагрузку и механическую прочность там, где обычная фольга 1 oz (≈35 мкм) уже недостаточна.

Унция и её перевод в толщину

Термин «унция» в обозначении меди на плате — это не прямая единица длины, а масса меди на единицу площади. Тем не менее в практике используются устойчивые соответствия «oz ↔ толщина», чтобы быстро оценивать толщину слоя. Ориентировочные соответствия:

  • 1 oz ≈ 35 мкм (0.035 мм)
  • 2 oz ≈ 70 мкм (0.070 мм)
  • 3 oz ≈ 105 мкм (0.105 мм)
  • 4 oz ≈ 140 мкм (0.140 мм)
  • 6 oz ≈ 210 мкм (0.210 мм)
  • 10 oz ≈ 350 мкм (0.350 мм)
  • 12 oz ≈ 420 мкм (0.420 мм)
  • 20 oz ≈ 700 мкм (0.700 мм)

Эти числа — практические приближения, которыми пользуются изготовители и инженеры. При проектировании всегда уточняйте у производителя точное соответствие массы/толщины для выбранной технологии.

Технология получения толстой меди

Утолщенные дорожки чаще всего получаются комбинированной технологией:

  1. Стартовая фольга — базовый ламинат может содержать фольгу 1 oz или 2 oz.
  2. Электроосаждение — медь наносят на дорожки, контактные площадки и сквозные металлизации до нужной толщины. Гальваника позволяет получать «вертикальные» стенки и минимизировать подрез при травлении.
  3. Покрытие очень толстой фольгой — для экстремально толстых слоёв, порядка десятков унций, применяют ламинирование предварительно очень толстой медной фольгой. Это иногда эффективнее, чем многократная гальваника.
  4. Комбинация травления + гальваники — общий рабочий подход: травление формирует контуры, гальваника «наращивает» толщину в нужных местах.

Для внутренних слоёв и переходных отверстий гальваника особо важна — она увеличивает сечение стенок переходного отверстия, повышая токонесущую способность и прочность.

Термостабильность и выбор материалов

👉 Платы с толстой медью обычно проектируют на более термостойких основах с повышенной температурой стеклования (Tg). Стандартный FR-4 с Tg ≈ 140 °C может быть заменён на материалы Tg ≈ 170 °C и выше, либо на специальные высокотемпературные композиты. Это важно, потому что многократные циклы нагрева (пайка, ремонт) и высокая плотность токов увеличивают риск расслоения и деградации материалов.

Толстая медь диктует более крупные правила разводки. Ниже — ориентиры, которые стоит согласовать с производителем:

Толщина меди В мкм Мин. ширина внеш. Мин. зазор Мин ширина внутр. Мин. диаметр отв.
1 oz ~35 μm 0.15 mm (≈6 mil) — минимум для простых случаев 0.15 mm 0.15 mm 0.3 mm
3–4 oz 105–140 μm 0.23 mm (≈9 mil) типично 0.23 mm 0.30 mm 0.4 mm
6 oz ~210 μm 0.30–0.40 mm 0.30–0.40 mm 0.30–0.40 mm 0.5 mm
12 oz ~420 μm 0.5–0.8 mm 0.8 mm 0.4–0.6 mm 0.6–0.8 mm
20 oz ~700 μm ≥0.8–1.0 mm ≥1.0 mm ≥0.6–0.8 mm ≥1.0 mm

Примечание: таблица даёт практические ориентиры. Некоторые фабрики умеют работать уже с меньшими значениями за счёт продвинутых процессов, но всегда согласовывайте параметры с производителем.

Компенсация травления

Травление «съедает» края дорожек — эта величина зависит от химии травления, толщины меди и процесса. Общие принципы:

  • Компенсация в CAM: элементы увеличивают пропорционально ожидаемому убыванию при травлении.
  • Примерные величины: боковое «съедание» может составлять от нескольких микрон до десятков микрон; для каждой унции меди боковое уменьшение может быть ориентировочно в пределах 6…13 мкм (0.00025…0.0005 in) — точные цифры даёт завод.
  • Для толстых слоёв рекомендуется оставлять большие зазоры и использовать коэффициент компенсации, который производитель заявляет в спецификации.

Внутренние слои, особенно с большим количеством меди, требуют отдельной стратегии травления. На внутренних слоях часто используют другие химические составы (например, хлорид меди), которые обеспечивают частичную пассивацию боковой поверхности и уменьшают перетравливание. Для внутренних слоёв применяют более щадящие режимы, но важно учитывать, что крупные площади меди внутри панели требуют стабильного контроля процессов.

Металлизация переходных отверстий

Утолщение меди увеличивает сечение стенки — это повышает токовую ёмкость переходов и улучшает механическую прочность. Для эффективного отвода тепла и повышения проводимости используют:

  • Массивы термовиалов (thermal vias) под мощными контактами или под радиаторами;
  • Via-in-pad + заполнение/покрытие — когда требуется низкое сопротивление и гладкая поверхность для установки радиаторов или компонент в SMD;
  • Частичное или полное заполнение эпоксидом/медью — улучшает теплопроводность и механическую стабильность.

Пайка и сборка

Толстая медь — это большая тепловая масса, поэтому процессы пайки требуют корректировки:

  • Reflow (плавление припоя): профиль должен быть адаптирован — более длительная выдержка в зоне насыщения и/или повышенная мощность печи, чтобы все участки доски прогрелись равномерно.
  • Wave/Selective soldering: толщина меди может «отбирать» тепло — контролируйте время и температуру погружения.
  • Ручная пайка / THT: потребуются более мощные паяльники и/или специальные жала, возможно — предварительный прогрев платы.
  • HASL: при толстых медных площадях возможны неровности поверхности после окунания; многократное окунание увеличивает термические удары и может вызвать расслоение.
  • Рекомендации по покрытию/финишу: OSP и ENIG часто предпочтительнее для толстых плат; ENIG даёт ровную поверхность и хорошую пайку, но дороже; OSP экономичен, но менее долговечен при многократной пайке.

Финишные покрытия

  • HASL (SnPb или lead-free HASL) — дешёвый материал, но на толстых платах вызывает неровности и термические стрессы; повторные окунания вредны.
  • OSP (Chemical Organic Solderability Preservative) — тонкий, ровный и дешевый, подходит для множества применений, но чувствителен к обработке.
  • ENIG (Ni/Au) — даёт ровную поверхность, отличную для BGA и критичных контактов; дороже, но стабильнее при большом числе паяльных циклов.
  • Immersion Tin / Silver — альтернативы с разными свойствами; выбор нужно согласовывать с требованиями монтажа и средой эксплуатации.

Преимущества толстых медных плат

С ними уже не требуется заливать медь припоем или впаивать по длине дорожки толстые провода, для повышения предельной токопроводимости.

  1. Повышенная токовая нагрузка и меньшее сопротивление — позволяет проводить десятки и даже сотни ампер при правильном формате дорожек.
  2. Улучшенное рассеивание тепла — медь действует как распределитель тепла; в сочетании с термовиалами улучшает отвод в радиатор.
  3. Механическая прочность — толстая медь усиливает платы в зонах разъёмов и механических креплений.
  4. Интеграция силовой и управляющей части — уменьшает количество отдельных плат и кабелей.
  5. Повышенная надёжность в экстремальных условиях — вибрация, удары, температурные перепады переносятся лучше.

Типичные ошибки проектировки

  • Игнорирование компенсации травления — сначала согласовать с производителем коэффициенты.
  • Неправильные требования к минимальным ширинам и зазорам — используйте рекомендованные DRC.
  • Недооценка влияния металлизации/слоистости — учтите толщину металлизации, дорожек и медных полей при расчётах механики и тепла.
  • Некорректный профиль пайки — тестируйте и корректируйте профиль для прототипа.
  • Неправильный выбор финиша — для толстых плат часто лучше ENIG или OSP, а не многократно повторяемый HASL.

Выводы

Платы с толстым медным слоем — это мощный инструмент инженера: они решают задачи высокой токовой нагрузки, термоуправления и механической прочности. Но проектирование и производство требуют специальных подходов: согласования DRC, компенсации травления, адаптации процессов пайки и выбора правильных материалов и покрытий. Зато при грамотном проектировании такие платы повышают надёжность и позволяют объединить силовую и управляющую электронику на одной платформе.
