Помнится лет 30 назад, была собрана первая радиолюбительская конструкция — мультивибратор, с которой и начался увлекательный путь в мир радиолюбительства. Об изготовлении печтаной платы тогда даже речи не шло: кусок фанеры, пробитый в нужном месте гвоздями, скрученные проводками выводы деталей, пара П214 и лампочек на 6,3 В. Всё это подключилось к 9-вольтовому трансформатору с выпрямителем (от кассетного магнитофона) и, каким-то чудом, заработало. Жаль не осталось фотографии этой мигалки, да и цифровых камер тогда не было, но ощущение радости от прикосновения к Науке, и победы над такой «сложной схемой», запомнилось на всю жизнь!
Сейчас времена уже не те — куча магазинов с радиодеталями, микроконтроллеры, компьютеры, телефоны, интернет. Заниматься электроникой стало в разы проще и удобнее. Тем более редакция сайта Радиосхемы разработала много вспомогательных калькуляторов и программ по радиоделу. Давайте посмотрим как можно применить их на практике, собирая, допустим, простой мультивибратор.
Симулятор мультивибратора
Прежде всего надо рассчитать режимы работы симметричного мультивибратора, определить токи нагрузки, частоты, номиналы радиодеталей. Всё это поможет сделать данная программа-симулятор мигалки.
Калькулятор для Arduino
Хотите более серьёзный подход? Создавайте мигалку на Ардуино. В этом калькуляторе можно вычислить основные параметры платы-контроллера — токи нагрузки пинов, мощности резисторов и многое другое.

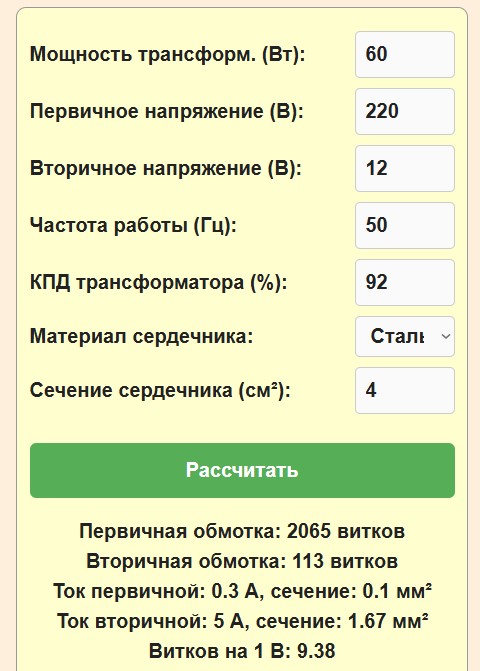

Расчёт трансформатора
Без надёжного источника питания — никак (если вы конечно не планируете питать мигалку от батареек). Этот калькулятор поможет рассчитать параметры трансформатора: мощность, число витков, токи и диаметры провода. Полезно как для сборки простого БП, так и для экспериментов с повышающими или понижающими трансформаторами.
Расчёт выпрямителя
Следующий шаг после трансформатора — выпрямитель. Тут можно подобрать схему (мост или полуволновой), рассчитать параметры диодов, ёмкости сглаживающих конденсаторов и уровень пульсаций на выходе.

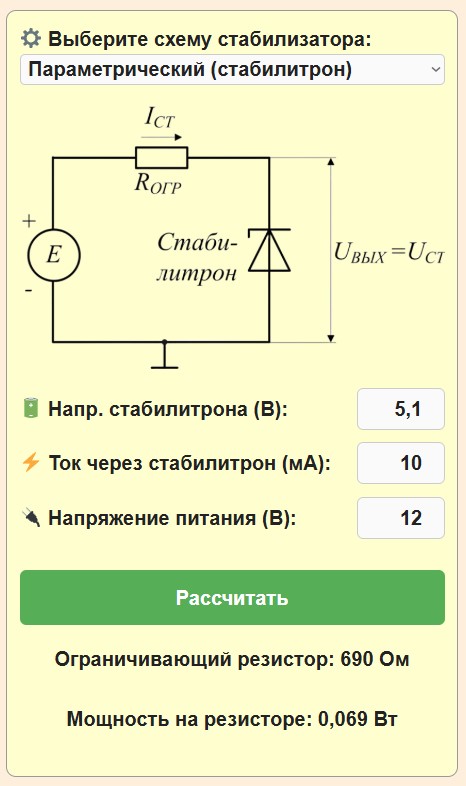

Расчёт стабилизатора
Нестабильное питание — причина многих сбоев в радиосхемах. Чтобы этого избежать, воспользуйтесь калькулятором для подбора параметров популярных линейных стабилизаторов на простых элементах.
Расчёт инвертора
Когда нужно получить напряжение выше или ниже, чем на входе, причём без трансформатора — помогут DC-DC преобразователи. Этот калькулятор облегчит их настройку и подбор компонентов инверторов под различные токи и напряжения.

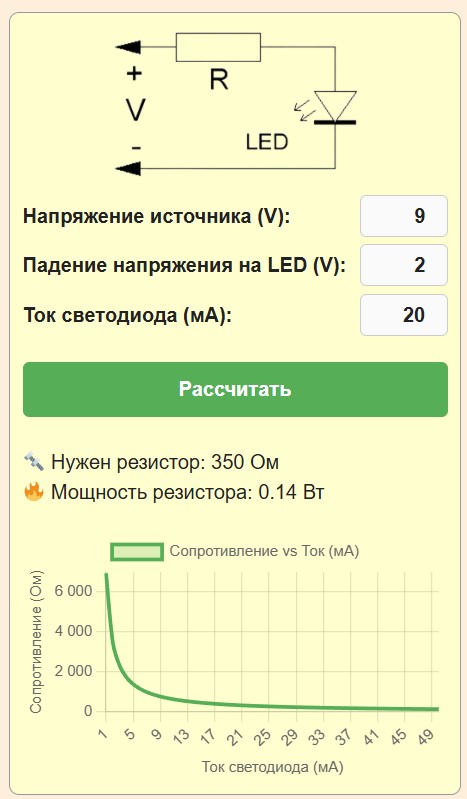

Расчёт резистора для светодиода
А как правильно подключить светодиоды в мультивибраторе, чтобы они не сгорели, но при этом светили достаточно ярко? Просто введите параметры, и калькулятор токоограничителя для LED подскажет нужное сопротивление.
Расчёт охлаждения
Схемы могут сильно греться, и даже сгореть от перегрева. С этим калькулятором легко прикинуть, нужно ли ставить радиатор, вентилятор или можно обойтись естественным охлаждением, подключая, допустим, 3-ваттные LED на транзисторы КТ817.

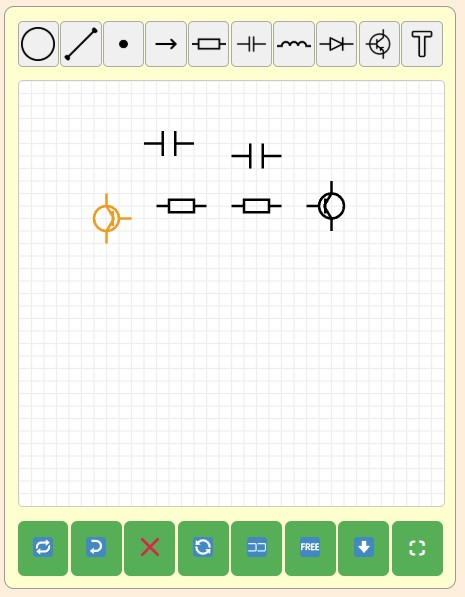

Рисовалка принципиальных схем
Только теперь, когда чётко определились с номиналами, можно составить итоговую радиосхему используя мини-редактор для быстрого рисования схем. Подходит как для планирования простых конструкций, так и для оформления идей на публикацию или форум. Работает онлайн даже на смартфонах.
Рисовалка печатных плат
Когда схема готова, пора её воплощать в текстолите. Этот онлайн-инструмент позволяет спроектировать печатную плату и подготовить макет для травления. Тоже работает на телефонах.
Создание простых чертежей
Нужно продумать корпус, лицевую панель, компоновку деталей мультивибратора внутри конструкции? Не вопрос. Этот простой онлайн-чертёжник поможет быстро и наглядно оформить любую конструктивную часть вашего мультивибратора, в том числе с телефона.

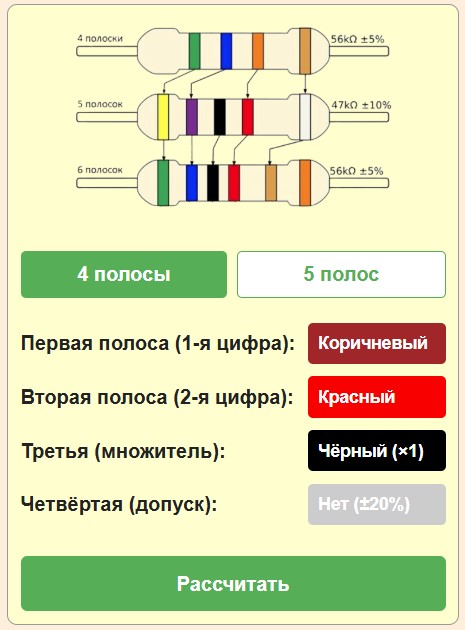

Калькулятор маркировки резисторов
Плата готова, паяльник нагрет, можно начинать сборку. Вот только что конкретно означают цветные кольца на резисторах… С этим калькулятором можно быстро определить номинал у импортного резистора без числовой маркировки, а заодно повертеть его в 3D.
Генератор звуковых частот
Прямо в браузере можно сгенерировать звуковые частоты. Полезно при тестировании усилителей, колонок, фильтров и даже просто для определения качества слуха.
Калькулятор частоты импульсов
Пригодится при настройке любых мультивибраторов, генераторов импульсов, ШИМ-регуляторов и других схем, где важны частота и длительность сигналов.

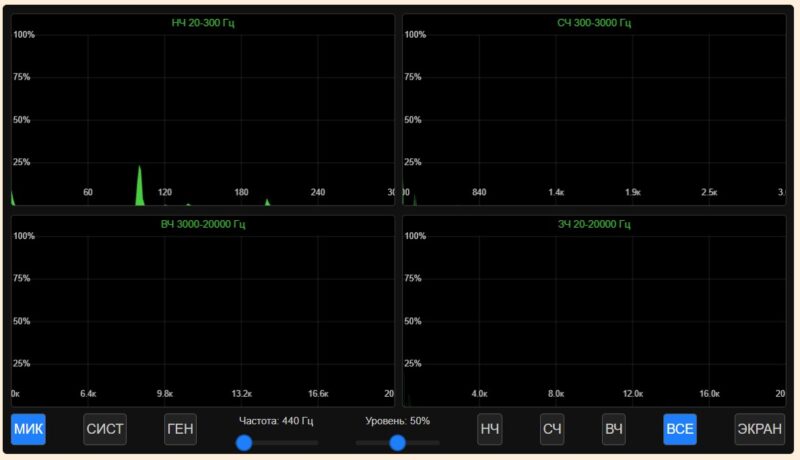

Анализатор АЧХ сигналов
Мультивибратор заработал — что-то мигает, что-то пищит. А как выглядит создаваемый сигнал? Вам пригодится этот онлайн-инструмент. Он позволяет строить графики амплитудно-частотных характеристик. Показывая частоты и спектры ЗЧ сигналов в мультирежиме.

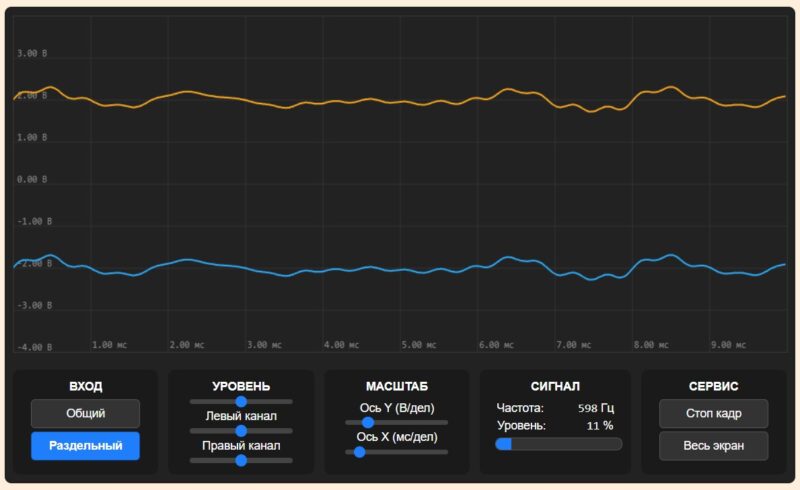

Осциллограф с частотомером
И наконец — настоящий онлайн-осциллограф! Да ещё и с триггером, частотомером, измерителем децибелл, двумя каналами. Он работает с микрофоном (не требуя подключать провода ко входу ПК или телефона), поэтому идеально подходит для наблюдения звуковых сигналов, генераторов и даже микроконтроллерных проектов.
Как видите, современные радиолюбители вооружены куда мощнее, чем просто паяльником и куском фанеры. Онлайн-калькуляторы, редакторы схем, симуляторы и генераторы — всё это ускоряет путь от идеи до готовой работающей схемы. А главное — это стало доступно всем, независимо от опыта и бюджета. Главное — желание творить. Так что, даже если ваша первая «мигалка» была собрана на фанере, сегодня можно сделать её в 10 раз лучше — красиво, аккуратно и даже в 3D!
