На страницах нашего сайта было опубликовано немало различных самодельных приспособлений, существенно упрощающих работу по изготовлению и ремонту конструкций. Практически каждый из нас обзавёлся минидрельками, сверлилками, а теперь попробуем сделать себе болгарку. Преимущества такого электроинструмента перед большим заводским очевидны — это и малые размеры, и удобство использования в труднодоступных местах, и возможность питать её от низкого напряжения автомобильного аккумулятора. Да и цена (себестоимость) значительно ниже, чем у покупной.
Диски я делаю из обычных отрезных 200 мм электрокорунд.

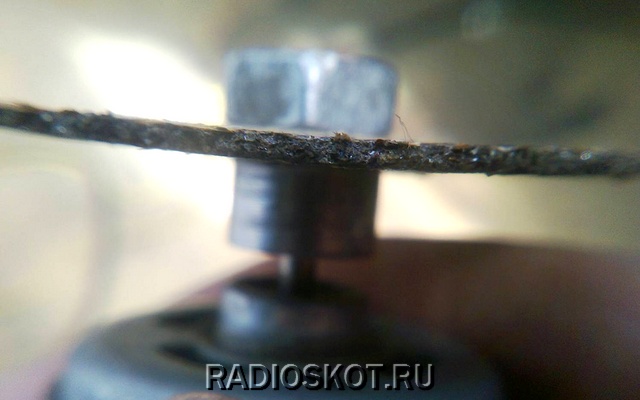

Сам обрабатывающий диск выломан пасатижами из большого, на 200 мм. Питание 15 В поступает на электродвигатель через диодный мост.

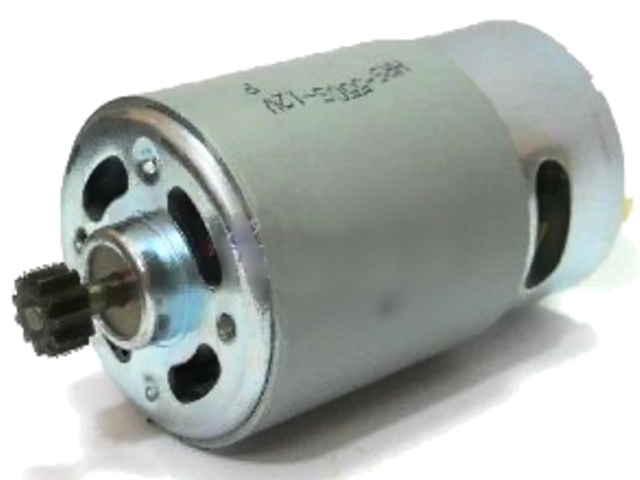

Мотор снят с шуруповерта на напряжение 9 вольт. К сожалению, ни марки, ни мощности его не знаю, приходится судить только по потреблению. Вот сам двигатель на фото:

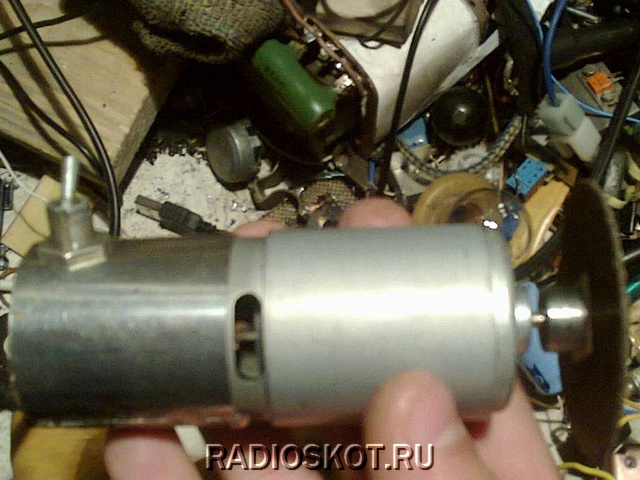

Болгарка дрет все, что только угодно, текстолит ей не помеха, даже твёрдый сплав ВК8 подпилила немного (насадка от токарного резца), стекло тоже режет — медленно (но уверенно).

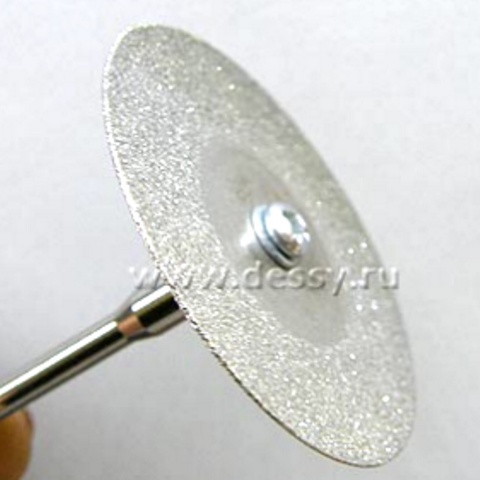

Питание самодельной болгарки 15 В. Ток в зависимости от нагрузки варьируется от 2 до 13 ампер. Можно поставить на неё и алмазный круг, его хватит надолго и чистота обработки заметно выше.
Или снабдить устройство тонкой дисковой фрезой, превратив его в своеобразную циркулярную пилу. Готовые наборы таких фрез можно купить в интернет-магазинах.
Видеоролики работы самодельной болгарки
На видео трансформатор «желтый бублик» — снят с кинопроектора Радуга-2, он имеет обмотку 20в с отводом от 15в, она предназначалась для питания основной лампы мощностью около 300 ватт и имеет довольной большой ток. Выпрямительные диоды Д242 при длительной работе без радиаторов довольно сильно нагреваются, так что стоит снабдить их теплоотводом, а на особенно большой нагрузке — принудительным охлаждением. Ещё лучше будет если источник питания снабдить возможностью регулировки напряжения, в этом случае вы сможете плавно менять обороты диска.
Фото и видео — bvz.
