Ультразвуковой сварочный аппарат для пластика

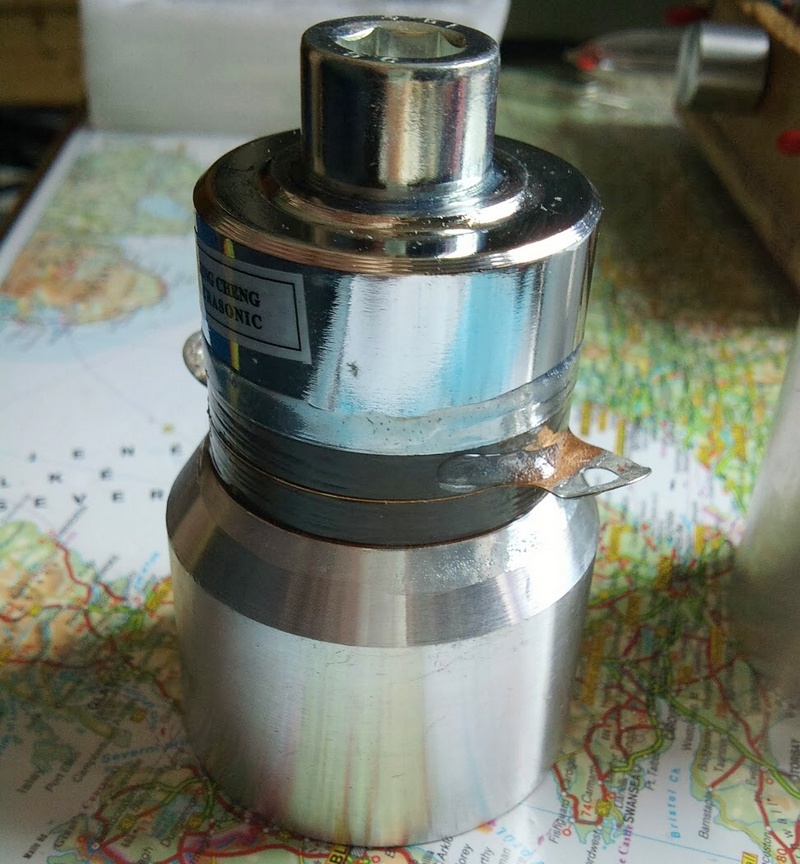

Устройство предназначено для ультразвуковой сварки пластиков, преимущественно изделий из ПВХ, с использованием пьезоэлектрического преобразователя высокой частоты (~68 кГц, 60 Вт), извлечённого из ультразвуковой ванны. Несмотря на высокую частоту, более подходящей для сварки считается диапазон ниже 40 кГц — за счёт более эффективной передачи механической энергии в пластик. Оно построено на базе полумостового резонансного инвертора, управляемого микросхемой IR2153, с мощными ключами IRFP460 и силовой частью, согласованной с выходной нагрузкой — пьезоизлучателем.

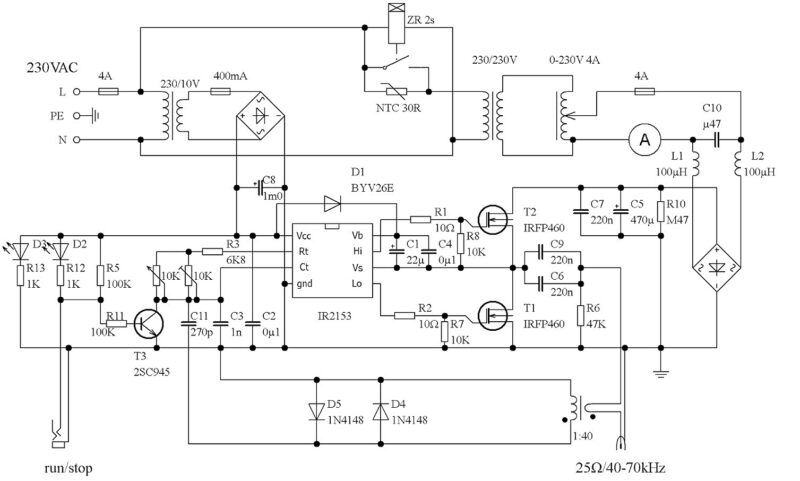

Принципиальная схема УЗ сварочника

Схема логически делится на несколько основных узлов:

1. Силовое питание и первичная защита

  • Входная сеть: 220 В
  • Плавкие предохранители на 4 А
  • NTC-термистор 30R и реле ZR 2s — плавный пуск (уменьшение пускового тока)

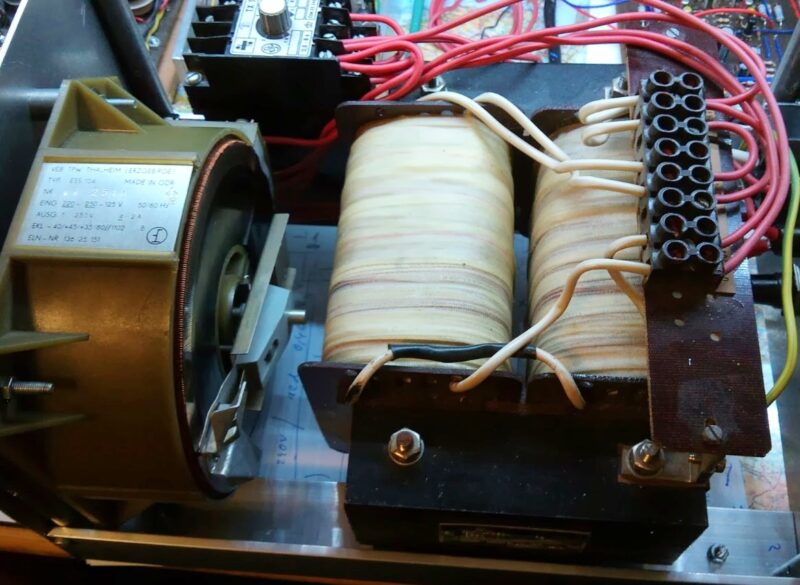

  • Сетевой трансформатор с отводом (варистор 0–220 В, 4 А)

Назначение:

  • Ограничение пускового тока через NTC-термистор
  • Подключение вторичной обмотки после короткой задержки через реле
  • Регулируемое питание трансформатора позволяет варьировать напряжение на инверторе

2. Вспомогательное питание для схемы управления

  • Трансформатор 220/10 В, 400 мА
  • Диодный мост
  • Конденсатор сглаживания C8 — 1000 мкФ
  • Диод D1 (BYV26E) — защита по питанию

Назначение:

Питание для микросхемы IR2153 (через цепь заряда Vcc и Vb) и вспомогательных компонентов.

3. Управляющий генератор на IR2153

  • Микросхема IR2153 — ШИМ-контроллер с встроенным драйвером полумоста
  • Задающие элементы: Rt (R3 = 6.8 кОм), Ct (C3 = 1 нФ). Дополнительные корректирующие конденсаторы: C11 (270 пФ), C2 (0.1 мкФ). Резисторы R4, R5, R11 (формируют защиту).

Назначение:

Генерация сигнала управления для MOSFET-ключей в полумосте на резонансной частоте преобразователя (в пределах 25–70 кГц, точная настройка зависит от параметров пьезоэлемента).

4. Полумостовой инвертор

  • Ключи IRFP460 (T1 и T2) — MOSFET, 500 В, 20 А
  • Управляющие цепи затворов: R1, R2 = 10 Ом — гашение ВЧ-паразитных колебаний. R7, R8 = 10 кОм — подтяжка затворов. С1, С4 = 22 мкФ, 0.1 мкФ — байпас по питанию драйвера. Конденсаторы С6, С9 — гальваническая развязка и коррекция сигнала.

Назначение:

Генерация переменного сигнала высокой частоты (в резонанс с пьезоэлементом) с напряжением, достигающим 200–300 В после трансформатора.

5. Резонансная нагрузка и фильтрация

  • Параллельный LC-фильтр: С5 (470 мкФ), С7 (220 нФ), R10, M47 — демпфер
  • Дроссели L1, L2 = 100 мкГн
  • Выходной диодный мост

Назначение:

  • Формирование резонансного тока через пьезоизлучатель
  • Гашение паразитных гармоник

6. Защита от перегрузки и управление

  • Транзистор T3 (2SC945) — отключает генератор IR2153 при перегрузке
  • Светодиоды D2 и D3 — индикация режима работы и перегрузки
  • Резисторы R11, R12, R13 — формируют порог срабатывания
  • Диоды D4, D5 (1N4148) — защита от обратного тока
  • Кнопка run/stop — ручной запуск/останов генерации

Назначение:

При превышении тока через выходной трансформатор срабатывает защита, подающая сигнал на базу T3. Тот, в свою очередь, блокирует запуск IR2153 и останавливает генерацию.

7. Согласующий трансформатор и нагрузка

  • Импульсный трансформатор 1:40
  • Пьезоэлектрический излучатель (не показан, подключается к выходу)

Назначение:

  • Преобразование ВЧ напряжения в ток, соответствующий резонансной нагрузке
  • Повышение напряжения на пьезоэлементе до требуемого уровня

Работа в резонансе

Пьезоэлемент представляет собой акустический резонатор, который настраивается на определённую частоту (~68 кГц). При попадании в резонанс: Входное сопротивление становится минимальным. Эффективность передачи энергии в механические колебания — максимальна. Сварка происходит за счёт внутреннего разогрева пластика от молекулярных колебаний

Малейший сдвиг частоты приводит к потере эффективности, именно поэтому LC-цепь в схеме критически важна для настройки и стабилизации работы.

Преимущества конструкции

✅ Простота реализации и доступные компоненты
✅ Возможность регулировки частоты и мощности
✅ Мощность до 60–100 Вт, достаточная для сварки ПВХ
✅ Защита от перегрузки по току
✅ Подходит для точечной и шовной сварки

Недостатки и рекомендации

⚠️ Требуется точная настройка LC-контура
⚠️ При работе вне резонанса — сильный нагрев ключей
⚠️ Использовать только с трансформатором и регулируемым питанием
⚠️ При работе с мощными излучателями необходима дополнительная система охлаждения (радиаторы и вентилятор)

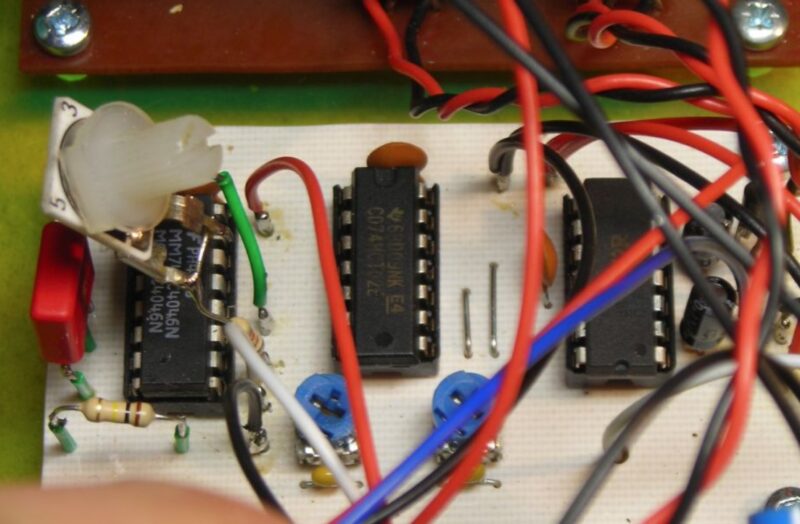

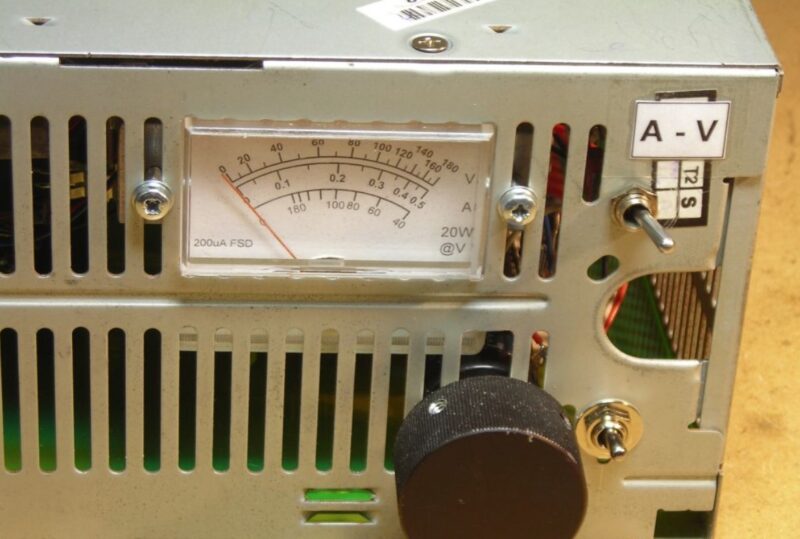

Сборка готового аппарата

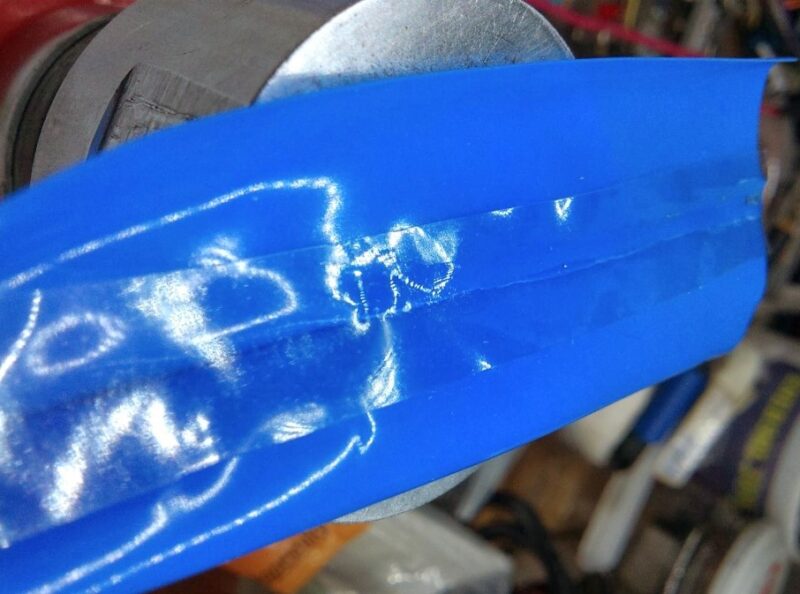

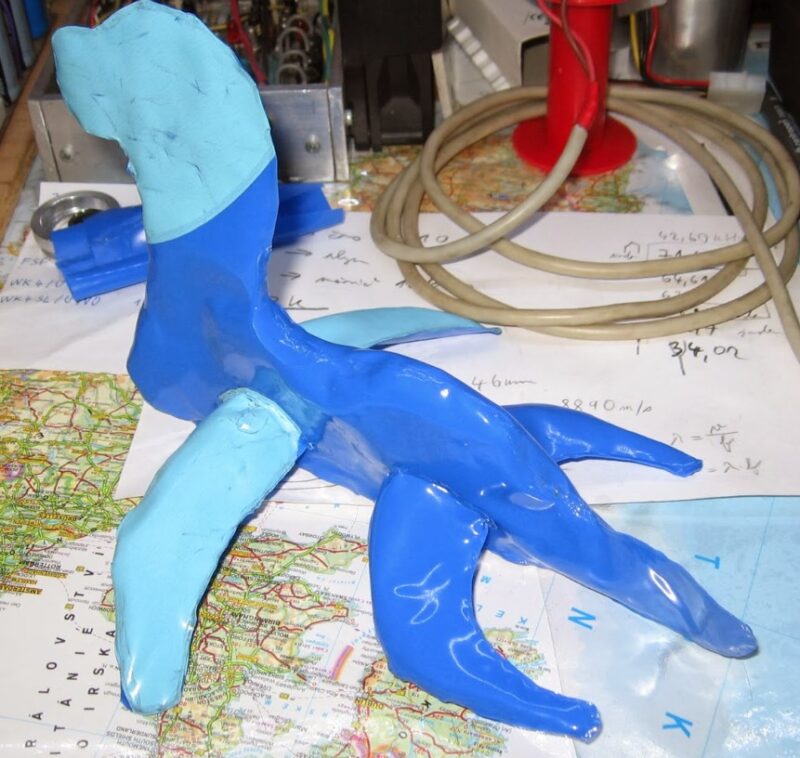

Основным преимуществом перед другими методами сварки является то, что это чистая и безопасная работа. Пока поливинил не прижат к концу электрода, ничто не будет нагреваться, гореть, перегреваться или прилипать. Ультразвук, как и ВЧ-сварка (диэлектрический нагрев), вызывает образование отходящего тепла внутри материала, в точке сварки, где оно необходимо. Внешние электроды, с другой стороны, холодные и охлаждаемые, что предотвращает повреждение и истончение поливинила в непосредственной близости от сварного шва.

В общем представленная схема — отличный пример эффективного и мощного ультразвукового сварочного устройства, выполненного с нуля на базе доступных компонентов. Правильная сборка с настройкой всех узлов и соблюдение мер безопасности позволяет использовать такой аппарат не только в мастерской, но и в условиях малого производства.

Предупреждение: данная публикация не является руководством, а лишь источником вдохновения для возможной разработки аналогичного устройства квалифицированным специалистом, возможно, под наблюдением в качестве школьного проекта. Содержит детали, находящиеся под напряжением, опасным для жизни!
