Представляем вам одну из наших новых разработок — чувствительный пинпоинтер. Предназначен данный прибор для поиска небольших металлических объектов. Используется совместно с металлодетектором при раскопках — удобно проверять выкопанную землю на наличие мелких монеток, как досмотровый металлодетектор или для поиска металлической арматуры в стенах. Из достоинств отмечу простоту и повторяемость схемы, режим динамический совмещённый с статическим, авто-настройка, высокая чувствительность, наличие ГУН — (VCO).

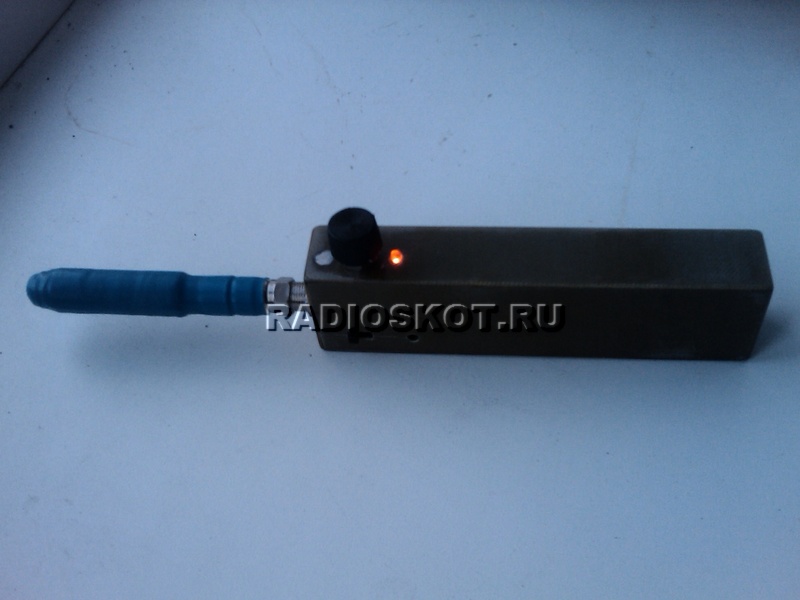

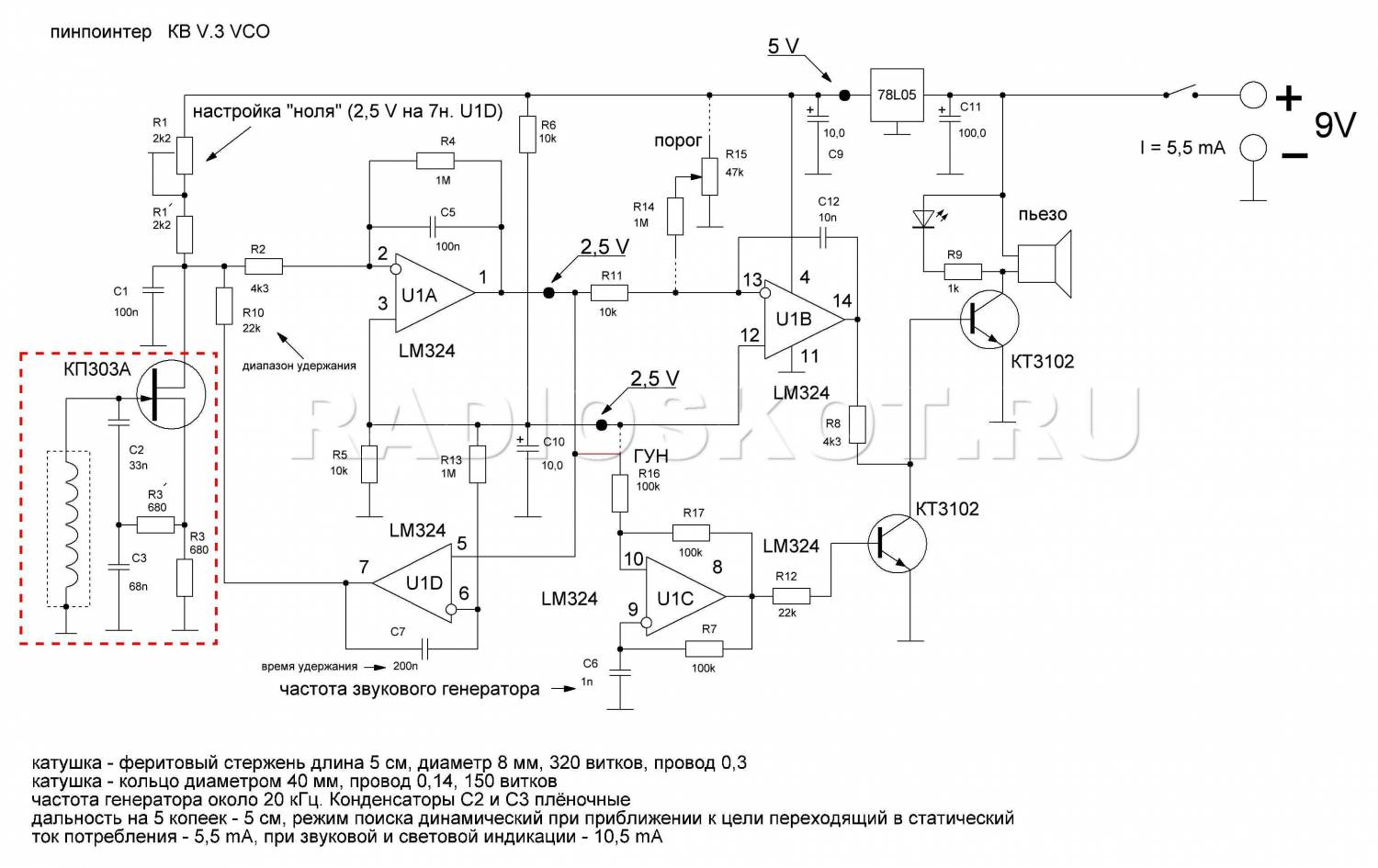

Принципиальная схема самодельного пинпоинтера:

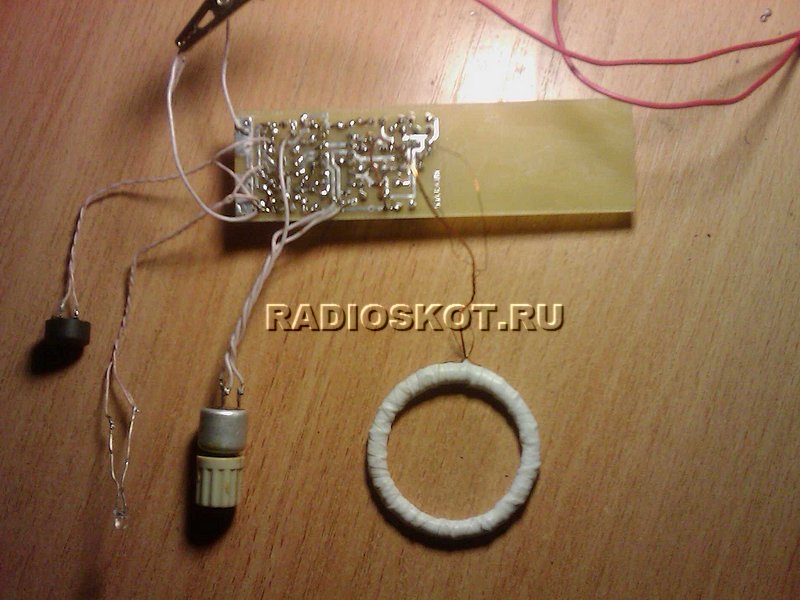

Схему пинпоинтера было проверено с феритовым стержнем диаметром 8 мм длина 50 мм, 320 витков провод 0,3. Кольцо диаметром 40 мм провод 0,14 — 150 витков. Испытание на грунте проводил с катушкой кольцо. При резких движениях или вращении катушки вокруг своей оси реагирует на магнитное поле земли, но это особо не напрягает так как поиск ведётся плавными движениями и без вращательных движений.

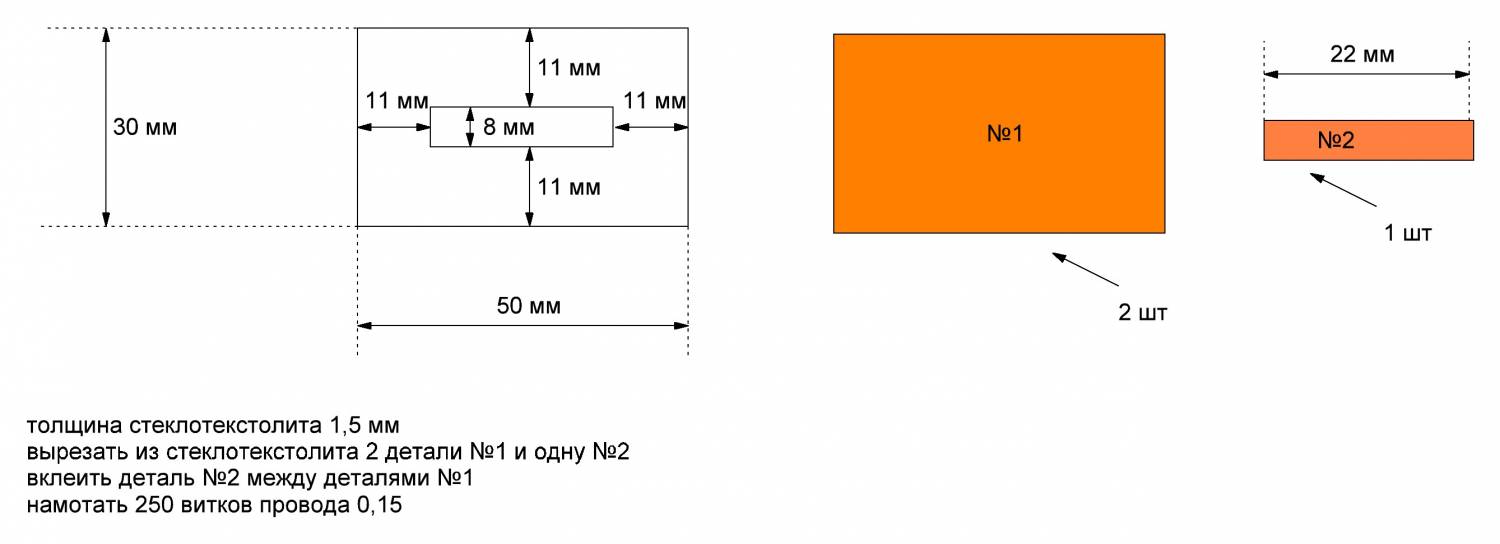

Плоскую катушку можно изготовить из очищеной от меди пластины стеклотекстолита.
Интегральный стабилизатор 78L05 может быть заменён на аналогичный с выходным напряжением 5 вольт. Если не нужен ГУН (генератор управляемый напряжением), то резистор R16 нужно пересоединить на 12 ножку U1B — показано штриховой линией.
Заменить транзисторы пинпоинтера КТ3102 можно любыми маломощными кремниевыми, звуковой излучатель можно применить другой с сопротивлением звуковой катушки не менее 100 Ом, но лучше поставить пьезо — будет экономично и достаточно громко. Светодиод — любой сверхяркий.

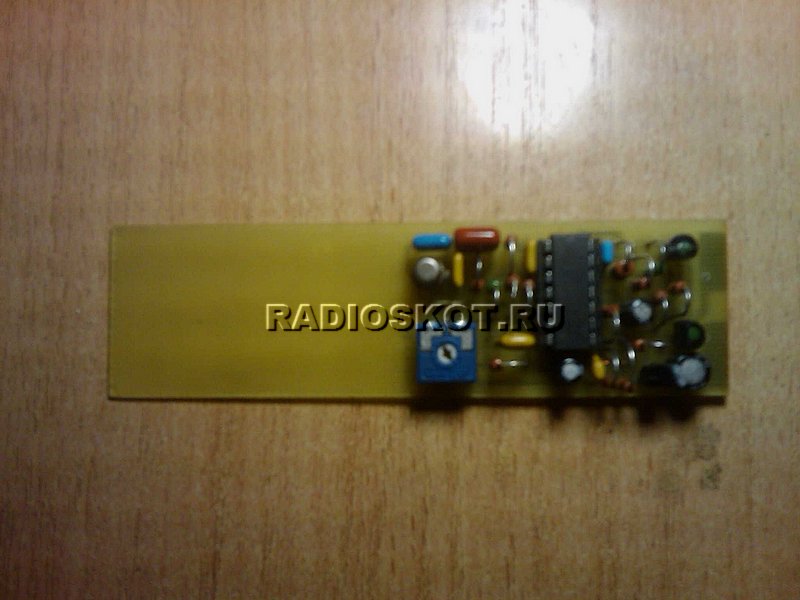

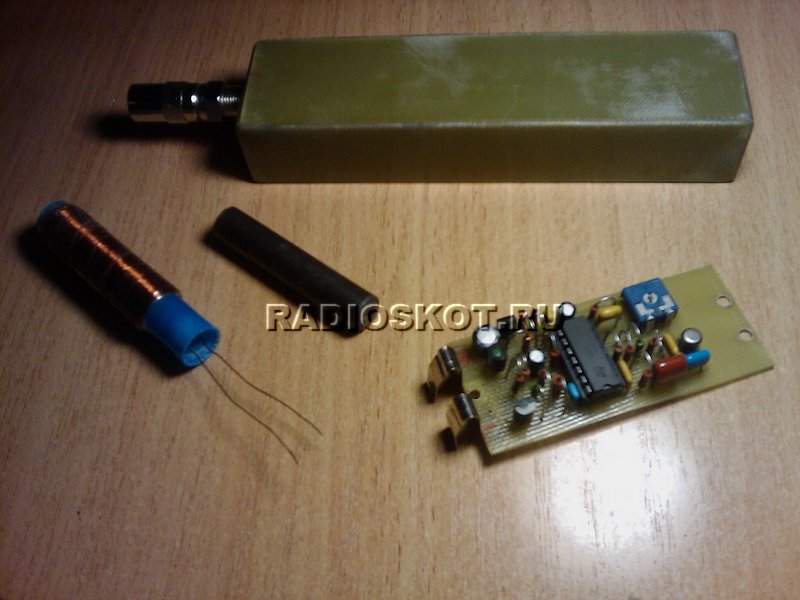

Питание данного пинпоинтера от 9-ти вольтовой батарейки типа «КРОНА». На печатной плате пинпоинтера оставлены места для припайки пружин-токосъёмников для соединения с батареей. Также на плате оставлено место для плоской катушки. Катушки в данном случае могут быть любой конструкции.
Конденсаторы C2 и C3 должны быть обязательно плёночными или другие но с нулевым ТКЕ, остальные конденсаторы могут быть любого типа.
Регулятор «порог» можно не устанавливать, но с помощью него можно увеличить чувствительность а также уменьшить когда это необходимо. Так что рекомендую его не убирать. Чувствительность пинпоинтера очень высокая, небольшое золотое кольцо начинает чувствовать с ручной регулировкой с 7 см.

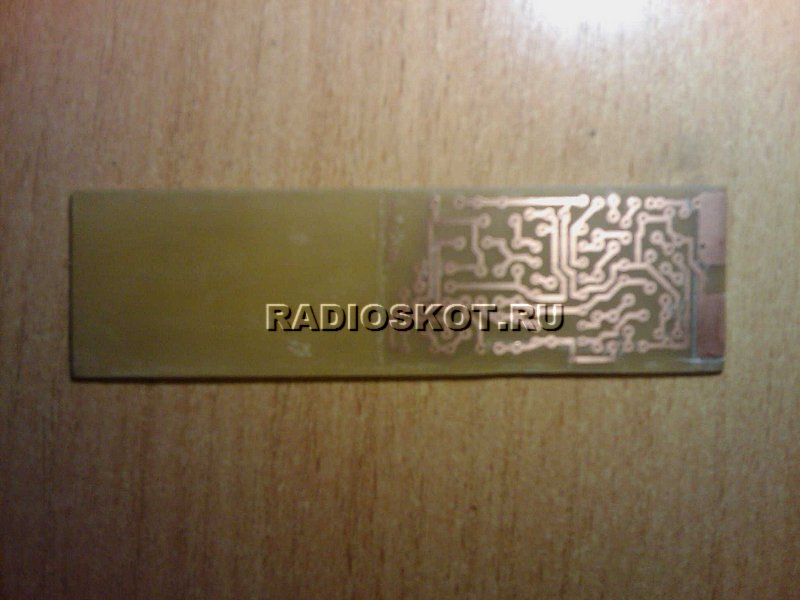

Вот архив с платой пинпойнтера в формате LAY, при наведении курсора на элемент высвечивается позиция элемента. Материал прислал — Slavake.
