Металлодетектор можно использовать везде: поиск мин и кладов, обнаружение гвоздика в стенах. Предлагаемый мною металлодетектор действует на расстоянии в несколько сантиметров. Это приспособление работает на принципе ослабления или срыва генерации в контурной катушке. При помощи такого девайса я нахожу различные мелкие металлические предметы в стене.

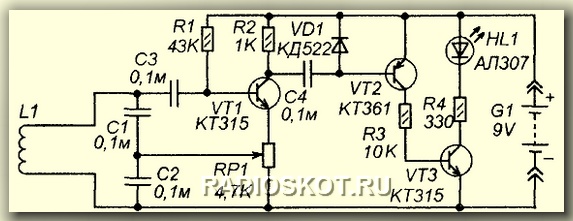

Принципиальная схема металлодетектора приведена на рисунке ниже.
Как видите металлодетектор очень простой. Генератор собран на транзисторе VT1. Частота генератора задается контуром , состоящим из L1,C1,C2. Переменным резистором RP1 можно регулировать глубину обратной связи и настраивать генератор, чтобы он был на грани срыва. Когда прибор работает горит светодиод HL1. Когда переменное напряжение есть, диод VD1 его детектирует и ключ на VT2 и VT3 открывается, а светодиод HL1 загорается.

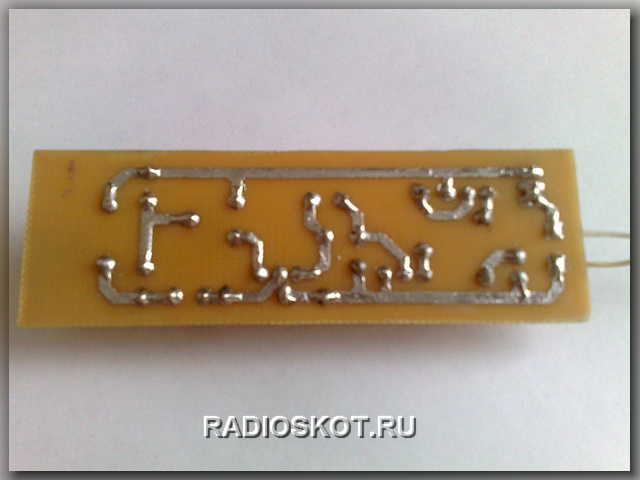

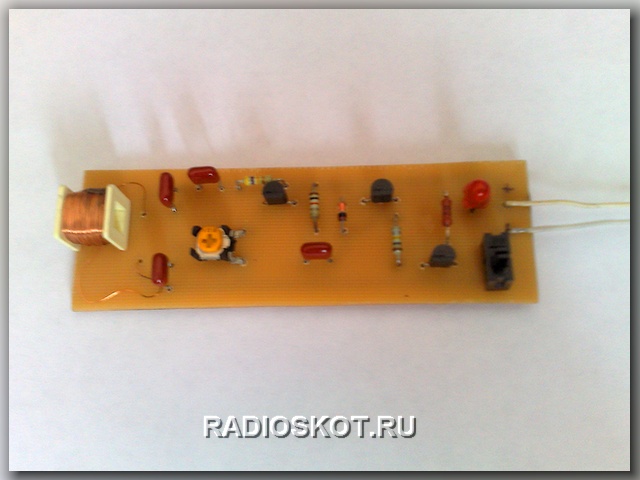

Итак, если к катушке L1 поднести любой металлический предмет, то светодиод начнет гаснуть, т. е. произойдет ослабление или срыв генерации. После того, как рассмотрен принцип действия, можно приступать к изготовлению металлодетектора. Все детали металлодетектора размещены на печатной плате. Катушка наматывается на пластиковый стержень или на катушку. Например, я взял катушку от телевизора. Катушка показана на рисунке.
Она содержит 100-150 витков провода ПЭЛ диаметром 0,1-0,15 мм. Намотку можно сделать внавал, но лучше виток к витку. Выводы катушки не нужно скручивать вместе — вывести их параллельно и подпаять в схему. Если используете переменный резистор типа СПЗ-4ам, то на него нужно надеть пластмассовую ручку, чтобы снизить влияние емкости рук на его настойку.
Светодиод можно использовать любой. Питается металлодетектор от батарейки на 9В «крона». Когда весь монтаж завершён, подключаем питание и переменным резистором выводим генератор на режим генерации — так, чтобы светодиод зажёгся. Затем, поворачиваем осторожно ручку переменного резистора до гашения светодиода, и немного возвращаем, чтобы светодиод горел. Поднесём к катушке металлический предмет — светодиод погаснет. Печатную плату металлодетектора в формате Lay можно скачать тут. Материал прислал — Р. Рыбалко
