Ручной металлодетектор служит для поиска скрытой проводки и металла в стенах здания. Он обнаруживает металл на глубине до 6,5 см. Испытания показали довольно хорошее качество, помехозащищённость и стабильность данного детектора. Схема прибора показана на рисунке ниже:
Металлодетектор состоит из вч генератора, который имеет частоту приблизительно 200кГц, собранный на транзисторе vt1. Ждущий мультивибратор собран на vt2 и vt3. Диоды vd1 и vd2 служат для детектирования вч колебаний. Принцип действия устройства: когда к поисковой катушке подносят металл, то транзистор приоткрывается, следовательно, светодиод начинает моргать. А если поднести металл слишком близко, то светодиод будет гореть постоянно.
Резистор R4 необходим для настройки ручного металлодетектора. Делается это так :когда возле катушки нет ни металла, ни проводки — светодиод должен быть выключен. Этот порог выключения индикатора и настраивается регулятором.

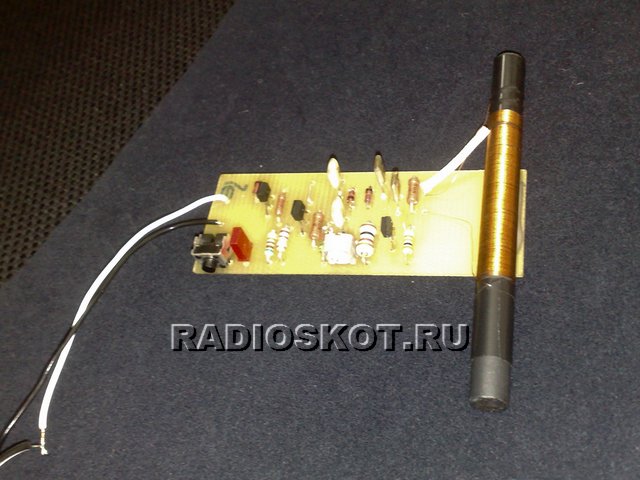

Катушка детектора намотана на ферритовом стержне марки 300НН диаметром 8 и длиной 80 мм. L1 имеет 50 витков ПЭЛ 0,31, а L2 90 витков ПЭЛ 0,31, катушка наматывается виток к витку, как видно из рисунка:

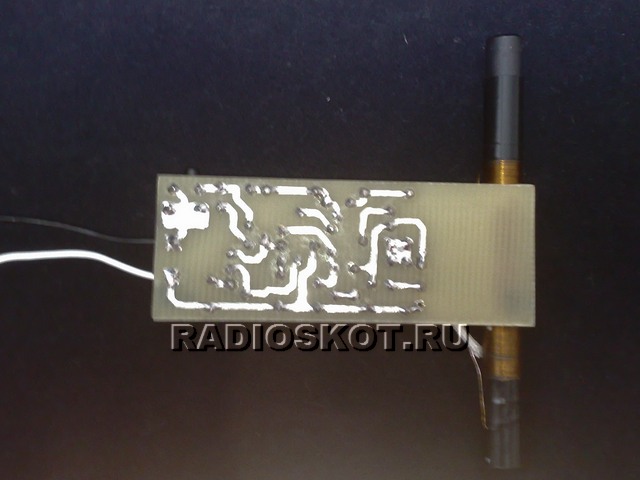

Если после изготовления прибор не работает, попробуйте поменять обмотки катушек местами. Вместо транзистора МП42 можно применить более современный кремниевый КТ361. Архив с печатной платой металлодетектора можно скачать тут. Схему прислал Рыбалко Р.
