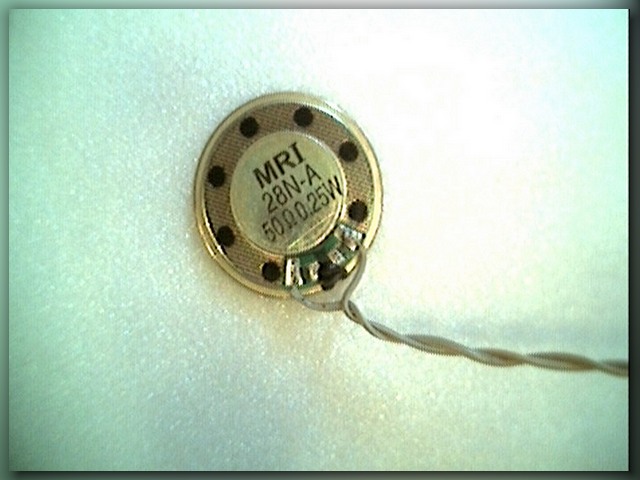

Предлагаемый самодельный металлоискатель является продолжением и усовершенствованием импульсных металлоискателей типа Traker-PI конструкции Колоколова-Щедрина и является, по мнению многих, прибором превосходящим Traker по параметрам. Основные из них такие: простая схема (малое, по сравнению с Traker-PI2, количество деталей); десятиразрядная светодиодная индикация; более громкий и регулируемый звук; чувствительность на монету до 30 см; чуствительность прибора не зависит от степени разряда элементов питания; квазисенсорное управление (все операции по настройке и работе с прибором производятся посредством кнопок). Саму схему Клона с прошивками и печатными платами металлоискателя смотрите в архиве.
К недостаткам этого самодельного металлоискателя можно отнести повышенное токопотребление 100-160 мА — впрочем это недостаток практически всех импульсников, и нестабильность при работе в районах засоренных «индустриальным мусором» (наводки, помехи и т.д). Так как сборка любого радиоэлектронного устройства начинается с поиска радиоэлементов, на их подборе и предлагаю заострить свое внимание — исходя из моей личной практики. Даташиты на основные элементы металлоискателя скачать здесь.
Как в аналоговой так и в цифровой частях прибора имеются редкораспространенные детали которым, в процессе модернизаций и усовершенствований многими самодельщиками, подобрана замена. Например многим, если не большинству, недоступна микросхема ключей ADG444 от фирмы Maxim, но ее конечно же можно заменить отечественным аналогом КР590КН5, а если и такой не достать — подойдет и КР590КН2, только нужно учесть цоколевку.
Транзистор выходного каскада должен быть обязательно в металлокорпусе (в процессе работы слегка нагревается, так что лучше »перебдеть, чем недобдеть»), то же касается и резисторов R1 и R3 — оба элемента с мощностью рассеивания не менее 0,5 Вт. Многие жалуются на то, что не могут достать нужный микроконтроллер. Продавцы предлагают нечто похожее, так как существует множество фирм, которые штампуют один и тот же процессор но по разному его маркируют.
Чтобы не быть голословным и не вводить вас в заблуждение назову лишь 3 из них, но с которыми прибор был реально проверен в работе: Atmega8-16PI; Atmega8-16PU; Atmega8A-PU. Остальные же радиоэлементы не столь критичны по подбору, лишь бы соответствовали номиналу по схеме, за исключением конденсаторов С3 и С5 — от их термостабильности зависит и стабильность работы всего прибора.
Что же касается поискового элемента, то рекомендуемая для многих импульсников корзиночная катушка дает на этом приборе прирост глубины обнаружения всего лишь на 1-2 см, по сравнению с обыкновенной катушкой в виде кольца. Отсюда вывод — зачем усложнять себе жизнь, изготавливая сложную корзиночную катушку?! Единственный нюанс — мотать катушку лучше проводом диаметром от 0,5 до 1 мм, что связано с процессами затухания импульсного сигнала, нагрузочной способностью выхода прибора и т.д. Изготовление катушки начать нужно с изготовления шаблона для намотки, материалом для которого может послужить ДВП, фанера, оргстекло, пластик и т.д.
Намотав и пропитав катушку цапоном (пропитывать эпоксидной смолой можно на свой страх и риск, так как попадаются партии смолы с разной электропроводностью!) измеряем ее основные параметры — сопротивление от 1 до 2,5 Ом, индуктивность — 300-400 мкГн. Подключение катушки производится обычным двужильным электропроводом сечением 0,5-0,75 мм2.
Далее следует приступить к изготовлению корпуса поискового датчика — здесь для творчества самодельщика пределов нет ( пенопласт, потолочная плитка, отливка из смолы по шаблону, выклейка из стекловолокна, наконец пустые пластиковые банки от рыбных пресервов и т. д.) — самое главное — отсутствие вблизи поисковой катушки любых металлических частей. Тоже самое относится и к штанге самодельного металлоискателя — никакого металла в 60-100 см от поискового элемента. Регулировку металлоискателя можно производить и по указаниям автора прибора, применяя для настройки осциллограф, частотомер и т.д., но по мнению многих изготовивших его, регулировку лучше производить прямо в чистом поле, так называемый способ настройки по «максимальному чутью», подстраиваясь прямо к грунту в данной местности, тем более из всех инструментов нам потребуется лишь отвертка.
Делается это так: ставим прибор катушкой на землю, загрубляем кнопочкой регулировки «Барьер» индикатор до 4-5 светодиода, далее крутим сердечник подстроечника до срыва, затем откручиваем немного назад, жмем сброс. Все, прибор готов к работе. Закрываем крышку и вперед, на «коп». В заключении хочется заметить что многие новички, собравшие прибор,после первого включения получают изрядную порцию разочарования (металлоискатель начинает «петь» на все голоса,перевозбуждается и т.д.) — не печальтесь ни в коем случае, правильно собранная схема (на печатных платах от DesAlex и Korvin) является на 100% рабочей — проверено, а все перечисленные выше глюки лишь следствие высокой чувствительности прибора к индустриальным помехам.
В заключении хочется выразить огромную благодарность и признательность автору прибора, за бесподобный импульсный металлоискатель, а также DesAlex и Korvin — за разработку печатных плат, без которых прибор не получил бы такую массовость среди самодельщиков. При написании материала использовалась схема с сайта fandy.vov.ru/ClonePI_W.htm Материал прислал Электродыч.
