Современная промышленность предлагает огромный выбор различного оборудования для проведения работ по поиску металлических предметов в грунте, стенах, воде и так далее. Не меньшее (если не большее) количество различных схем выносят на суд общественности и самодеятельные авторы. Некоторые авторские работы совершенно не имеют аналогов в среде заводских приборов, но все же большинство самодельных конструкций имеют узлы и блоки скопированные с приборов известных фирм — производителей, но доведенные самодельщиками по параметрам практически до совершенства. Об одном из таких приборов и пойдет речь в нашей статье. Металлодетектор Спектр, разработанный Константином Савельевым, является усовершенствованной переработкой небезызвестного в свое время микропроцессорного прибора Кощей 18 конструкции Колоколова-Щедрина. Ниже приводится принципиальная схема прибора со всеми внесенными автором корректировками и дополнениями. В архиве список основных деталей схемы.

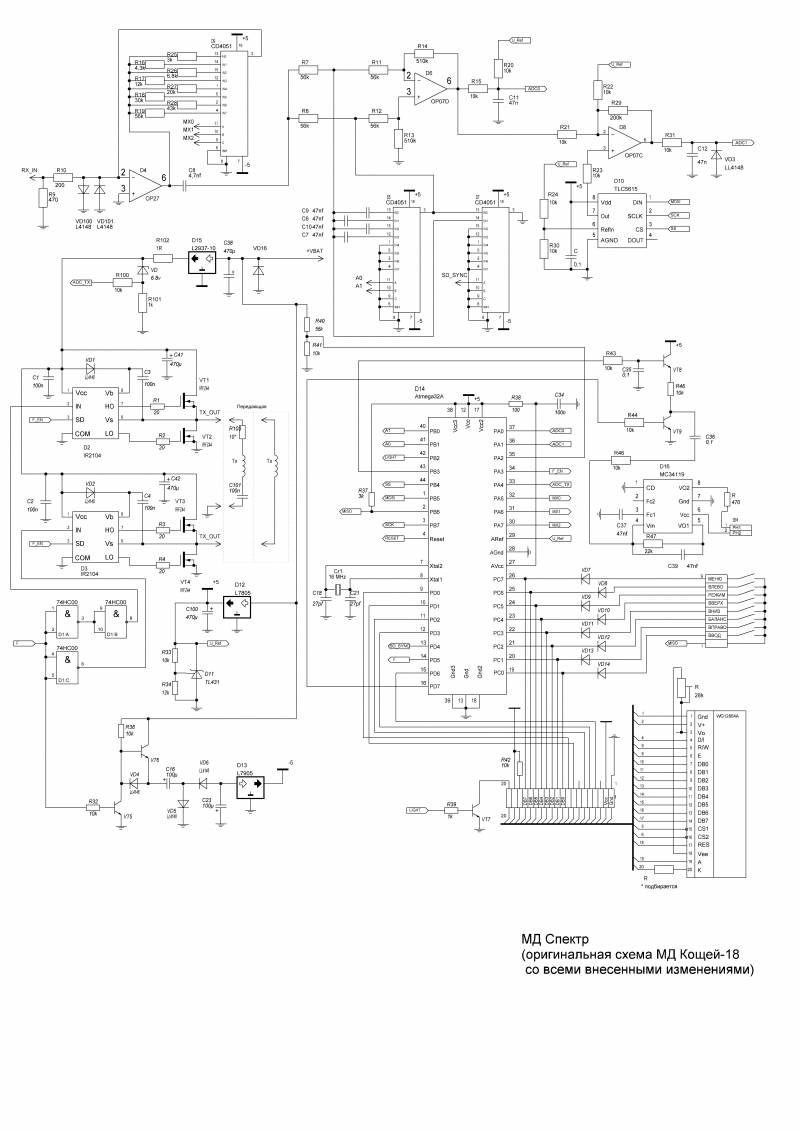

Схема металлодетектора Спектр
Главной изюминкой агрегата является уникальная прошивка, позволившая реализовать обширный сервис управления прибором а также индикацией режимов поиска, например годографа, наличие которого некоторыми поисковиками приветствуется не только как визуальная поисковая примочка для более точного определения материала объекта поиска, но и как посыл к брендовости и высококлассности приборов фирмы АКА.
Краткие технические характеристики Спектра
>> Две частоты поиска — 7000 и 14000 Герц.
>>
Глубина поиска:
— монета 5 копеек СССР в грунте — до 30 см
— пистолет — 65-70 см
— каска — 1,2 метра
— люк канализационный-1,5 метра
>>
Предельная чуствительность прибора 2 метра.
>>
Чуствительность прибора по воздуху на 5 копеек – до 40 см, при диаметре поискового датчика 275 мм.
>>
Работа с дисплеями 128*64 точки, а так же с распространенными дисплеями от телефонов Nokia3310.
Металлодетектор имеет звуковую многотональную индикацию, может работать в динамическом и статическом режимах поиска, режим динамической дискриминации вычисляется и управляется программой процессора.

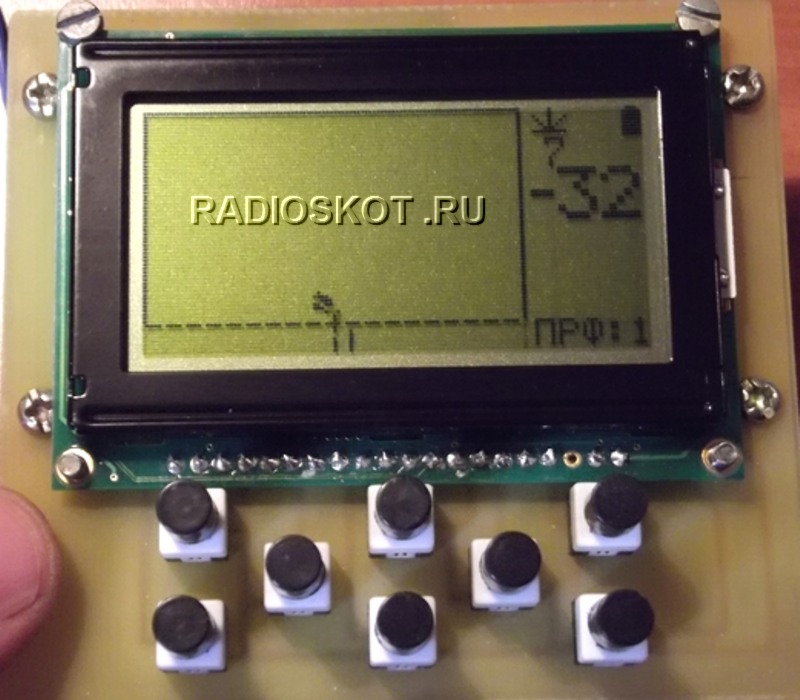

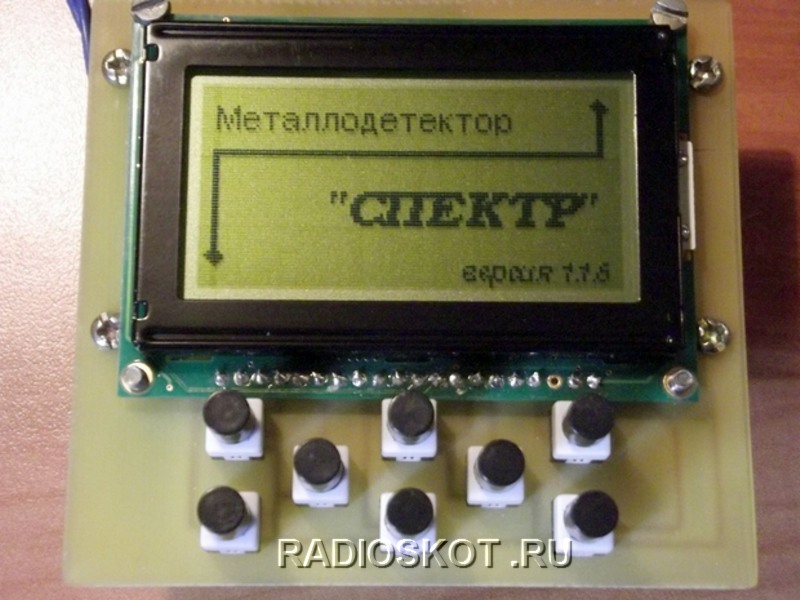

Металлодетектор Спектр оборудован большим LCD дисплеем, на котором отображается информация в режиме годограф или спектрограф. Время непрерывной работы:
— с кислотным аккумулятором 1.0А/ч — до 10часов;
— с NiMH аккумулятором 1 А/ч — до 8 часов;
— с NiMH аккумулятором 2 А/ч — до 20часов;

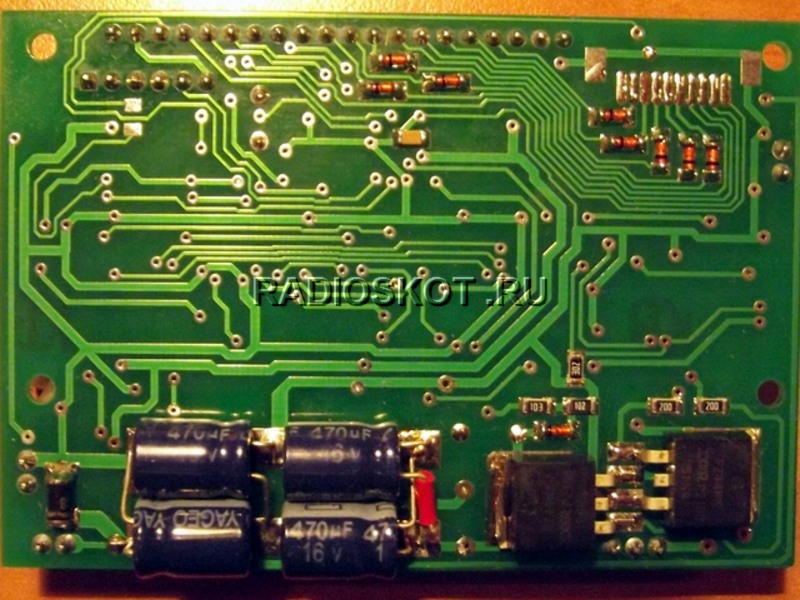

К сожалению, прошивка прибора платная. Купить прошитый контроллер можно написав автору по адресу kusav@mail.ru. Также можно приобрести отдельно печатные платы или полностью собранные и отлаженные платы с деталями.
Далее рассмотрим действия после получения заказа по почте. Итак, распаковали посылку — приступаем к сборке прибора, (если заказывали контроллер и плату) из деталей приобретенных отдельно согласно сборочному чертежу.

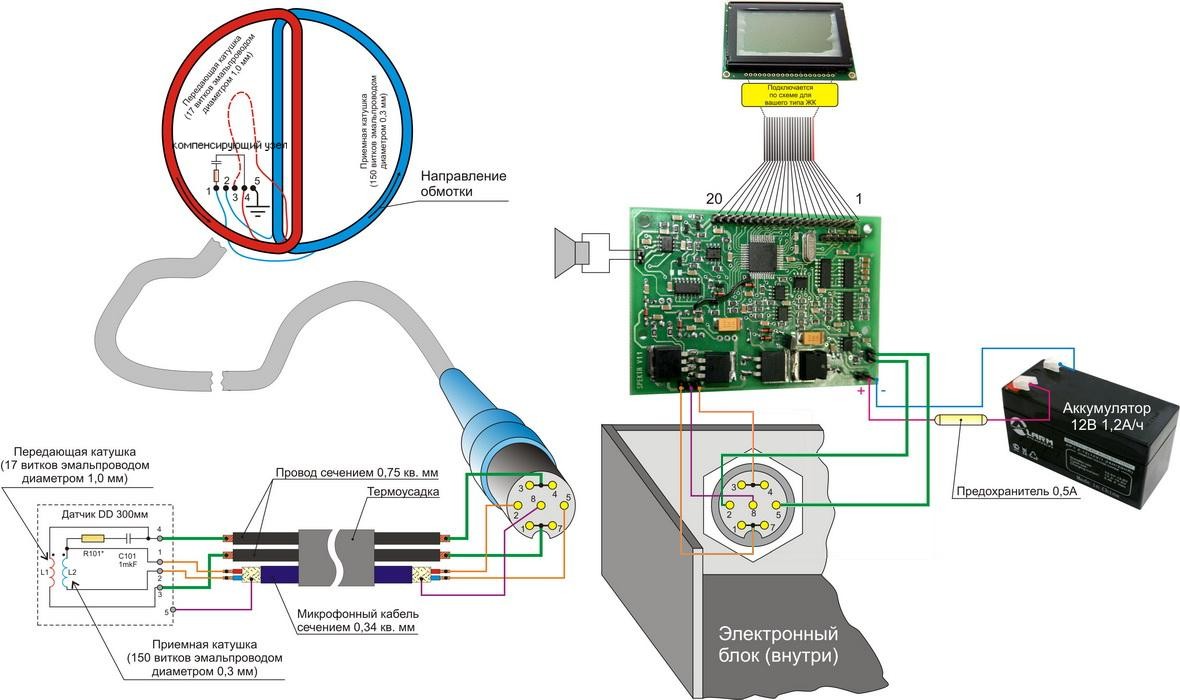

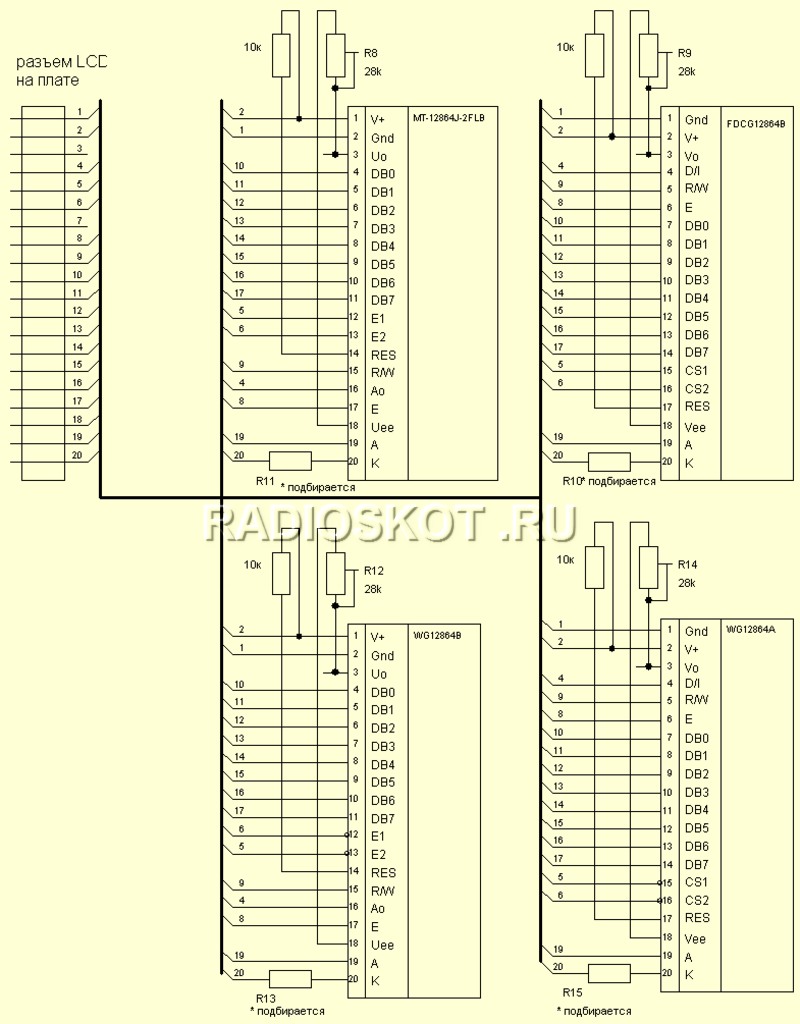

Если же заказывали собранную плату-потребуется только лишь подключить графический ЖК индикатор согласно схемы.
Изготавливаем печатную плату кнопок (находится в архиве), и собираем все это в кучу согласно схемы.

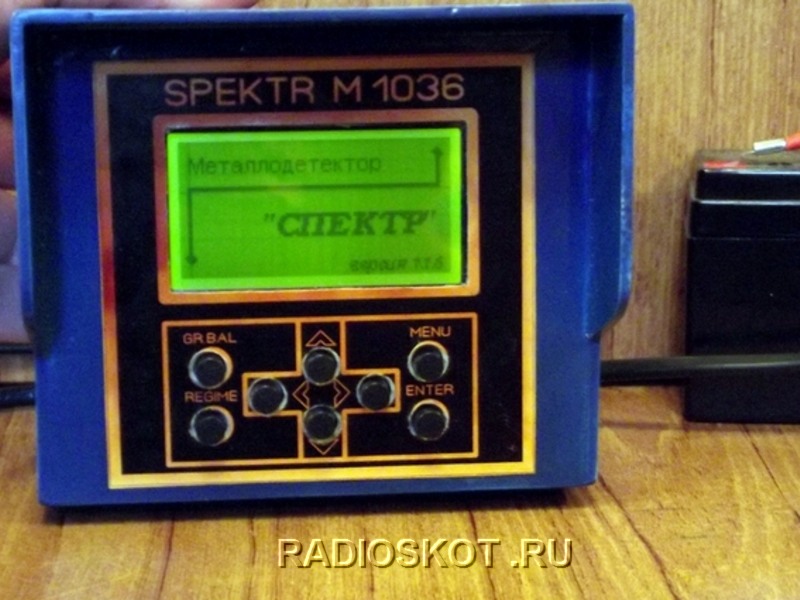

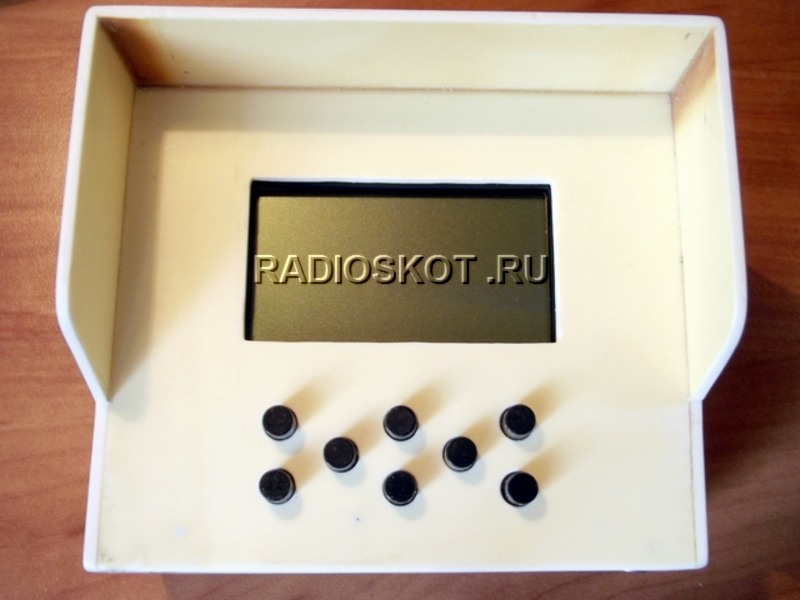

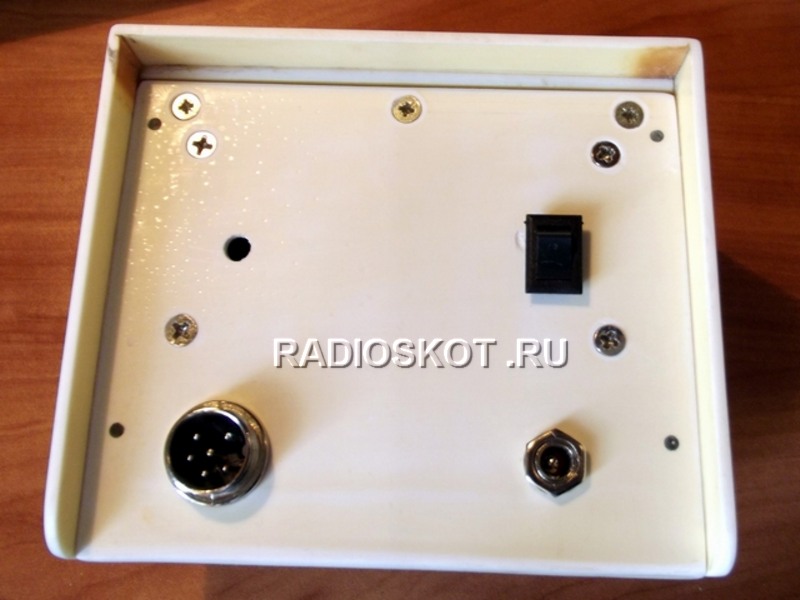

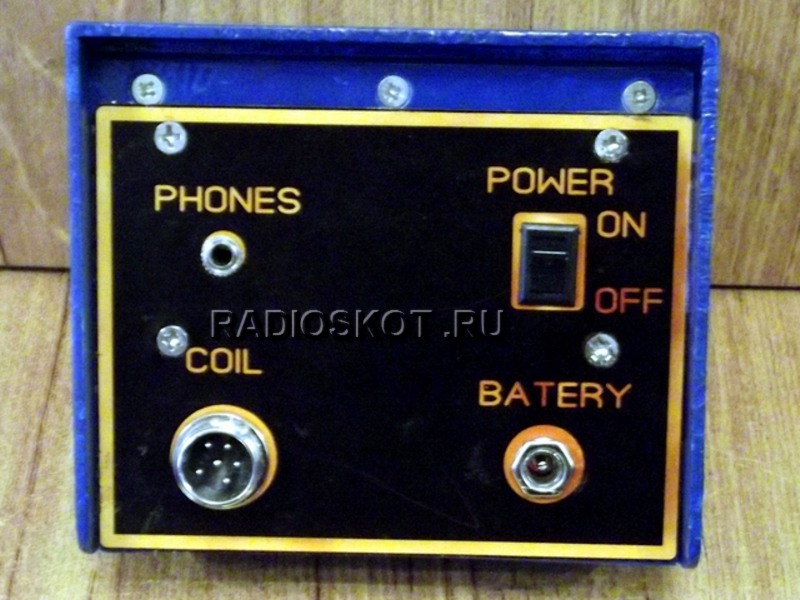

Далее следует изготовить корпус прибора (или подогнать под него заводской, приобретенный в магазине), батарейного отсека, и изготовить или приобрести штангу — все, прибор готов!
В данном МД реализована возможность самостоятельного обновления ПО. Это позволяет в уже собранный металлоискатель загрузить последнюю версию ПО. Программа МД постоянно дорабатывается по пожеланиям и предложениям пользователей. В качестве загрузчика использован атмеловский «AVR231: AES Bootloader«. В схеме сделаны необходимые изменения для того чтобы можно было подключить Спектр к компьютеру. Для подключения необходимо собрать вот такую простенькую схему адаптера для COM порта.
В интернете можно найти адаптеры на транзисторах, без использования MAX232 — это уже на ваш вкус. Последовательность обновления прошивки такая:
• отключаем датчик;
• кабелем с MAX232 подключаем COM порт компьютера и LCD разъему металлодетектора ;
• скачиваем и запускаем программу обновления с авторского сайта (там же скачиваем и последние версии прошивок), указываем правильный COM порт к которому подсоединили кабель и файл обновления прошивки;
• перед включением МД нажимаем держим кнопку «МЕНЮ«. Включаем МД;
• МД издает двухтоновый короткий звук. Запускаем процесс обновления, если никаких ошибок не выявлено, то программа сообщит об удачной загрузке обновления;
• после этого выключаем и включаем металлодетектор Спектр. Проверяем на экране дисплея номер версии прошивки в момент включения МД.
На текущий момент времени разработана версия программного обеспечения под резонансный датчик (но это требует небольшой корректировки основной схемы, так что об этом в другой статье). Остается добавить что автор постоянно модернизирует программное обеспечение прибора, вносит поправки и корректировки согласно пожеланиям пользователей, так что без технической поддержки не останетесь. Вся необходимая документация находится в архиве, а в следующем материале читайте про изготвление поискового датчика. Легких вам поисков и удачных находок! Материал подготовил специально для сайта «Радиосхемы» — Электродыч.
