Миниатюрные металлоискатели, представленные в этом обзоре, не могут похвастаться высокой чувствительностью, зато их сборка станет увлекательным опытом для любого начинающего радиолюбителя. Эти устройства не только позволяют глубже разобраться в принципах работы металлоискателей, но и предоставляют возможность экспериментировать с настройками.
Как работает металлоискатель
Металлоискатель — это прибор, предназначенный для поиска металлических предметов в почве и других средах. Его принцип работы основан на создании электромагнитного поля и анализе ответной реакции металлических объектов, попадающих в зону действия прибора.
Самостоятельная сборка металлоискателя может оказаться сложной и затратной, но компактные недорогие наборы, включающие все необходимые компоненты, позволяют упростить этот процесс. В данном обзоре рассмотрены три популярные модели, которые чаще всего встречаются в интернет-магазинах. Все они поставляются в виде комплектов, содержащих печатную плату с четкой разметкой для пайки.
Процесс сборки металлодетекторов

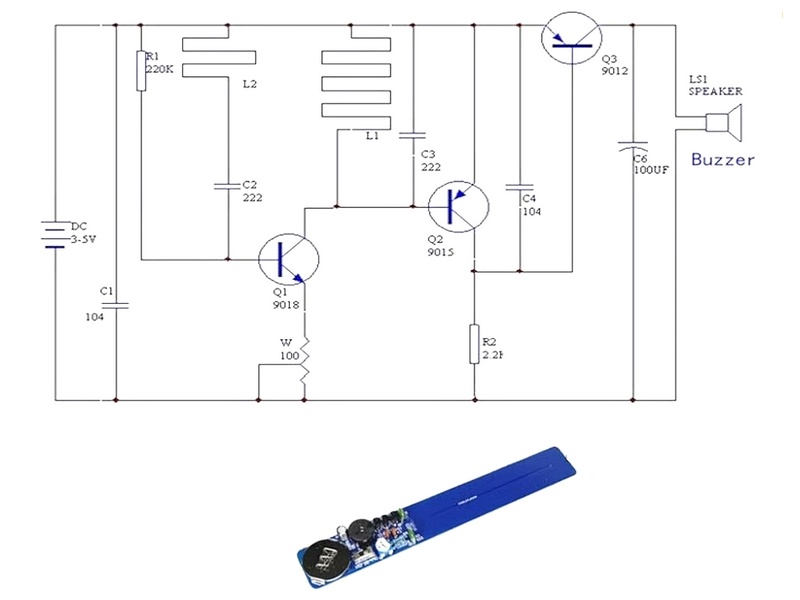

Монтаж всех элементов занимает не более 30 минут для каждого устройства. В данном случае все 3 прибора заработали с первого включения. Если внимательно изучить их схемы, становится очевидно, что все металлоискатели имеют идентичные комплектующие:
- три транзистора,
- четыре конденсатора,
- два резистора,
- зуммер и другие компоненты.
Единственным отличием одной из моделей является наличие светодиода с токоограничивающим транзистором, подключенного параллельно зуммеру. Однако на чувствительность устройства это никак не влияет.
Отличия конструкций и тестирование

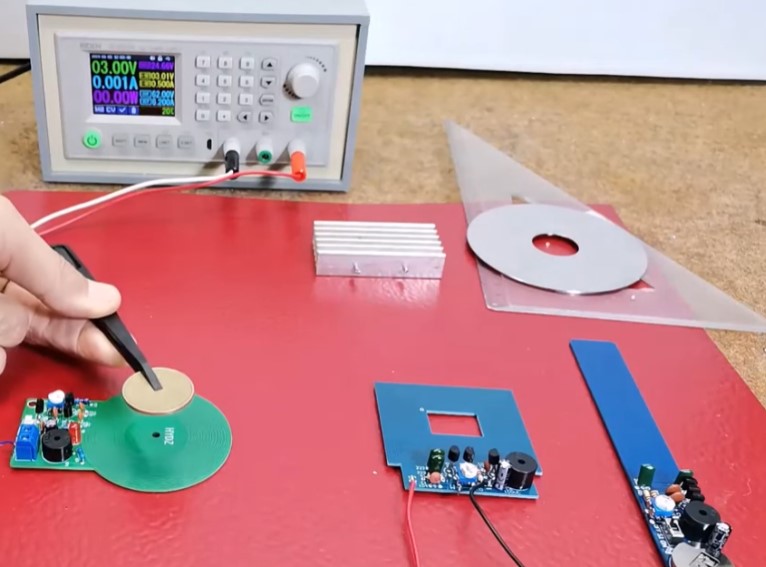

Хотя металлоискатели имеют одинаковую схему, их компоненты расположены по-разному, а поисковые катушки отличаются по форме. Вопрос в том, влияет ли это на их чувствительность? Чтобы выяснить это, были проведены тесты в одинаковых условиях, используя питание 3 В.

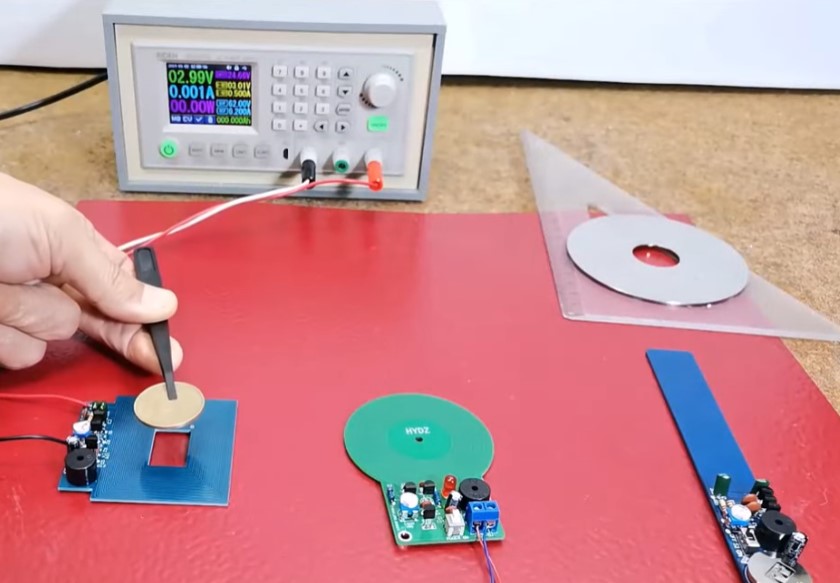

При включении необходимо настроить подстроечный потенциометр так, чтобы зуммер находился на грани срабатывания. Чем ближе точка активации, тем выше чувствительность устройства, но при этом снижается его стабильность. Тестирование проводилось на двух объектах — монете и более массивном металлическом предмете.

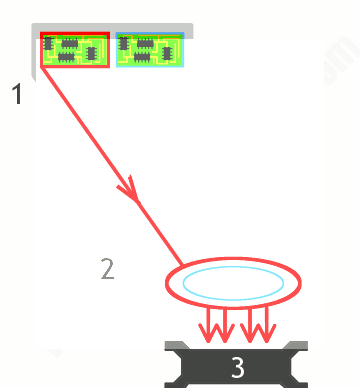

Если взглянуть на плату, можно заметить, что катушка соединена с витком, который генерирует выходной сигнал с фазовым смещением (обратная связь). Когда металлический объект попадает в центр катушки, часть магнитного потока поглощается и теряется. Это изменение приводит к срыву колебаний схемы, после чего на коллекторе транзистора T3 появляется напряжение, активируя зуммер.
Одной из причин низкой чувствительности подобных металлоискателей является конструкция печатной катушки. Она распределяет магнитное поле на большой площади, из-за чего поток не сосредотачивается вокруг обнаруживаемого объекта. Однако чувствительность можно значительно повысить, заменив встроенную катушку на внешнюю — диаметром 10 см и состоящую из 70-80 витков провода с отводом на втором витке. Этому вопросу я посвящу отдельный материал.
Итоги испытаний схем
Результаты показали, что первые два металлоискателя обладают практически одинаковой чувствительностью (7 см на монету), которая сильно зависит от точной настройки подстроечника. Третий прибор продемонстрировал худшие показатели (4 см), вероятно, из-за вытянутой формы поисковой катушки, так как схема и номиналы компонентов у всех трех устройств идентичны.
Несмотря на низкую чувствительность, эти компактные металлоискатели представляют собой интересный проект для сборки и изучения принципов работы подобных приборов. Они дают возможность не только ознакомиться с основами электроники, но и экспериментировать с настройками, улучшая характеристики устройства. К тому же, их главные преимущества — доступность в продаже, простота сборки и невероятно низкая стоимость. В общем для начинающих — самое оно!
