Данное устройство — так называемый JDM программатор, представляет собой наиболее простую конструкцию для прошивки контроллеров семейства PIC. Неоспоримые преимущества — простота, компактность, питание без внешнего источника данной классической схемы программатора сделали её очень популярной среди радиолюбителей, тем более что схеме уже лет 5, и за это время она зарекомендовала себя как простой и надёжный инструмент работы с микроконтроллерами.
Принципиальная схема программатора для pic контроллеров:

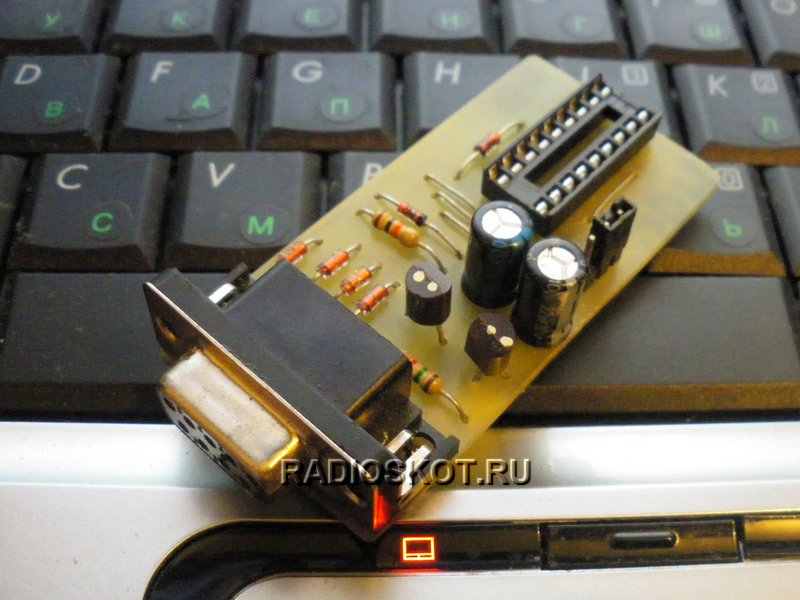

Питание на саму схему не требуется, ведь для этого служит COM порт компьютера, через который и осуществляется управление прошивкой микроконтроллера. Для низковольтного режима программирования вполне достаточно 5в, но могут быть не доступны все опции для изменения (фьюзы). Разъем подключения COM-9 порта смонтировал прямо на печатную плату программатора для PIC — получилось очень удобно.

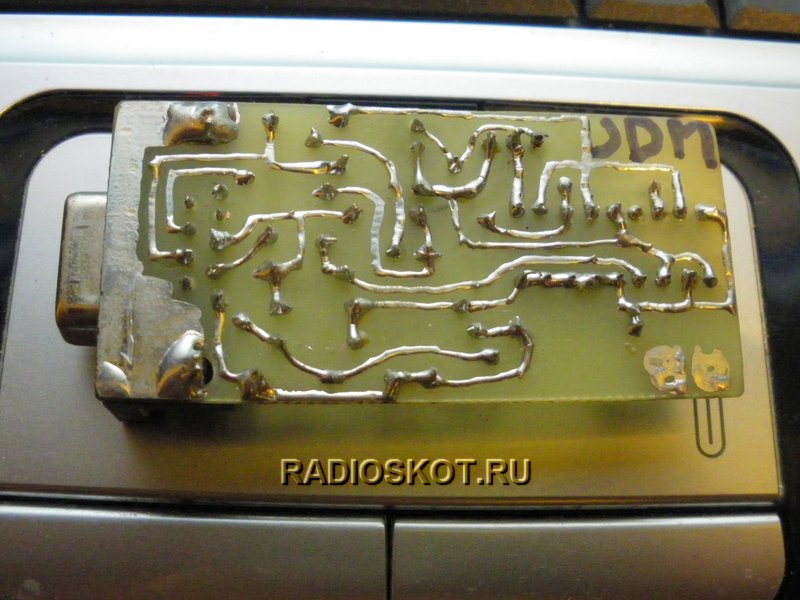

Можно воткнуть плату без лишних шнуров прямо в порт. Программатор опробован на различных компьютерах и при программировании МК серий 12F,16F и 18F, показал высокое качество прошивки. Предложенная схема позволяет программировать микроконтроллеры PIC12F509, PIC16F84A, PIC16F628. Например недавно с помощью предложенного программатора успешно был прошит микроконтроллер для простого металлоискателя.
Для программирования используется WinPic800 — одна из лучших программ для программирования PIC контроллеров. Программа позволяет выполнять операции для микроконтроллеров семейства PIC: чтения, записи, стирания, проверки FLASH и EEPROM памяти и установку битов конфигураций.
Различные типы микроконтроллеров PIC12C508, PIC12C509, PIC16C84 и микросхем памяти с интерфейсом I2C программируют, вставляя в разъём как показано на рисунке выше. Материал прислал in_sane.
