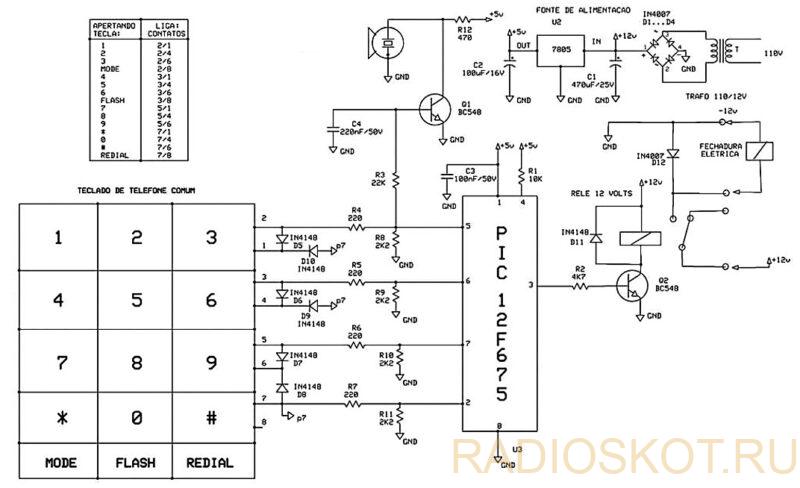

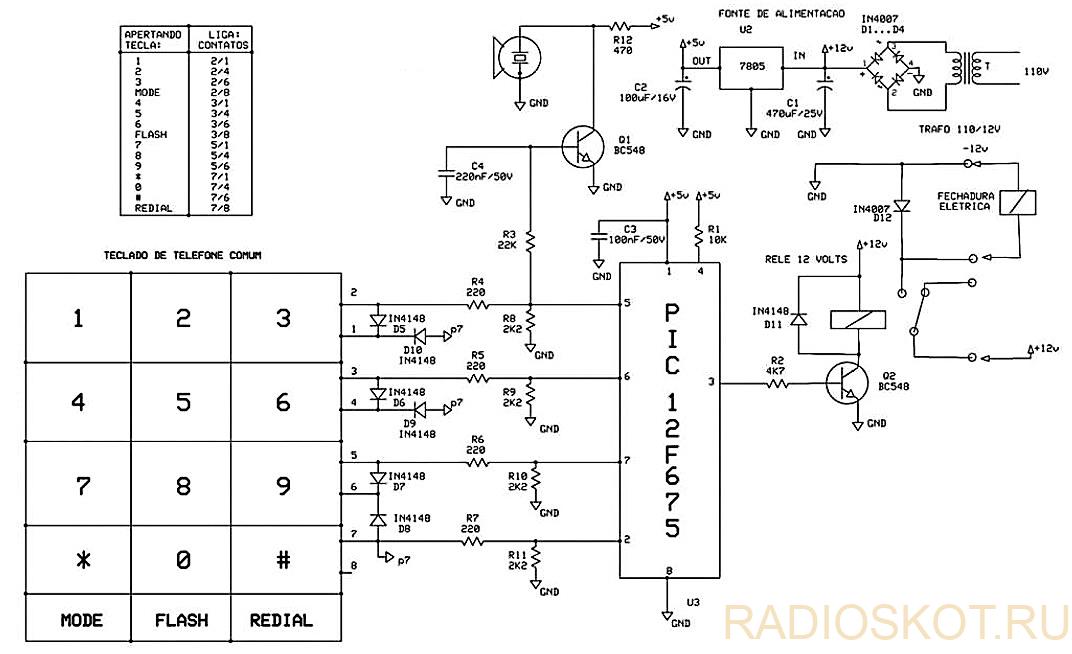

Предлагается для сборки очень удачная электронная схема самодельного кодового замка для двери. Пароль пользователя можно изменить с помощью пароля администратора. Основой схемы замка выступает микроконтроллер PIC12F675. Для ввода пароля используются кнопки или старая телефонная клавиатура, но разработана конструкция печатной платы в соответствии с мембранной клавиатурой.
Звуковое предупреждение подается с помощью зуммера. Проект печатной платы схемы 6-значного кодового замка был подготовлен с помощью Sprint layout 6, размер 5х5 см.
На выходе можно управлять двигателем или катушкой, которые будут использоваться для открытия двери, с помощью реле 12 В 10 А, подключенного к выходу PIC12F675 через транзистор.
Перекомпиляции .asm-кода выполняются с помощью Mplab.

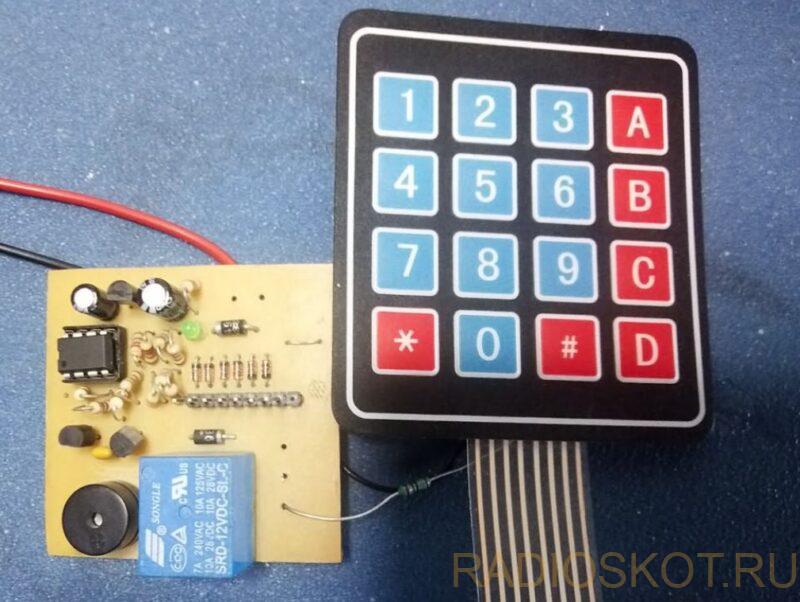

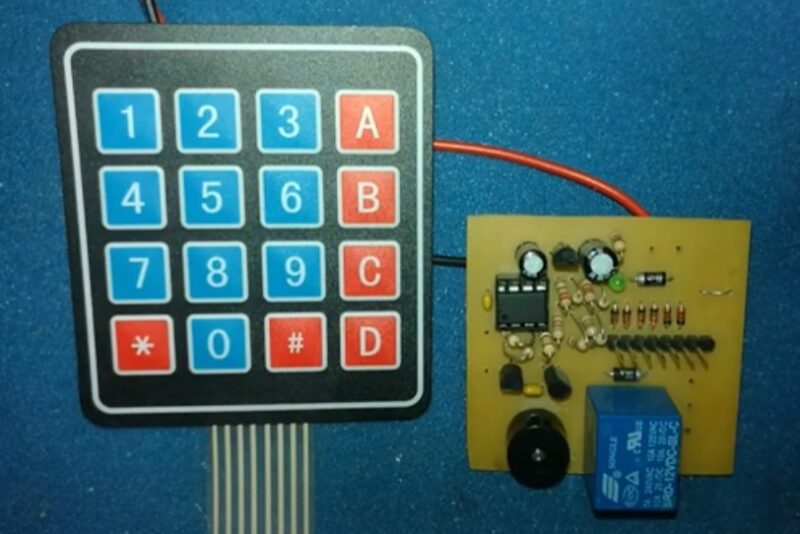

Чертеж печатной платы электронного кодового замка.
Для использования необходимо ввести 6-значный пароль для снятия блокировки. Первоначальный пароль — «012345», его необходимо изменить на другой «личный» пароль. Чтобы изменить его, выполните следующие действия:
1) Введите «*74123», чтобы войти в «режим программирования». Раздастся длинный звуковой сигнал.
2) Введите старый пароль. Раздастся еще один длинный звуковой сигнал.
3) Введите новый пароль. Снова раздастся длинный звуковой сигнал.
4) Введите новый пароль для подтверждения. Если все ОК — услышите 3 длинных звуковых сигнала.
