Умные розетки давно перестали быть просто «выключателем». В современных устройствах уже внутри живёт полноценная силовая электроника, измерение мощности, беспроводной модуль, локальная кнопка, индикация состояния и защита от перегрузки. Особенно интересно изучать модели, где в качестве основы используется платформа Bouffalo Lab: такие устройства часто оказываются очень перспективными для локальных прошивок, альтернативных стеков и экспериментальных проектов на Zephyr RTOS. В этом смысле разборка ELC-SP02 представляет особый интерес, потому что здесь совмещены Zigbee, измерение энергии, силовое реле, питание от сети и достаточно аккуратная внутренняя компоновка.
Общая идея устройства
По конструкции это классическая умная розетка с управлением нагрузкой через реле и с измерением потребляемой мощности. Внешне корпус выглядит монолитным и довольно жёстким: толстый пластик, плотная посадка, защёлки по периметру и дополнительная механическая фиксация делают вскрытие не самым лёгким делом. При этом внутренняя архитектура оказалась довольно понятной и логичной.
Устройство построено как типичная бытовая IoT-розетка для Zigbee-сети. Оно умеет:
- включать и выключать нагрузку;
- измерять потребление через специализированный счётчик энергии;
- передавать телеметрию по беспроводному интерфейсу;
- работать с локальной кнопкой и индикацией;
Для таких изделий особенно важна удачная развязка силовой части и управляющей логики. Именно здесь и видно, что конструкция вполне инженерно выверенная.
Что находится внутри

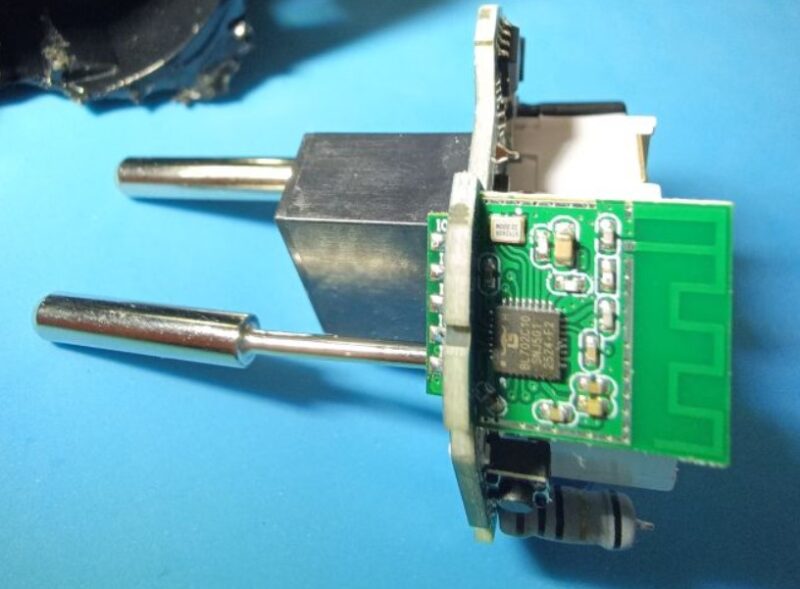

Внутри установлена плата с несколькими хорошо различимыми функциональными блоками: питание от сети, стабилизация напряжений, беспроводной модуль, измерение мощности, управление реле и индикация. Основные узлы сведены в одну таблицу.
| Узел | Элемент | Назначение |
|---|---|---|
| Zigbee-часть | BL702C10 на модуле EWL-ZBS02-LG_V2 | Беспроводная связь и логика устройства |
| Измерение энергии | BL0937 | Учёт тока, напряжения и мощности |
| Питание 5 В | BP2525 | Импульсное понижение сетевого напряжения |
| Питание 3,3 В | AMS1117 | Локальное питание логики и периферии |
| Коммутация нагрузки | Реле FANHAR FH17-1A2TLE, 5 В | Переключение сетевой нагрузки |
| Пользовательский интерфейс | Кнопка, 2 светодиода | Локальное управление и статус |
Такой набор компонентов показывает очень типичную, но при этом практичную архитектуру: отдельный узел питания, отдельный узел измерения и отдельный беспроводной контроллер. Это удобно и для ремонта, и для возможной модификации.
Корпус и механика
Корпус выполнен из толстого пластика и собран достаточно плотно. По ощущениям, это не «одноразовая» бытовая оболочка, а корпус с серьёзным запасом по механике. По краям имеются выступы, которые мешают простому вскрытию без следов, поэтому разборка требует аккуратности.
Плата крепится одним винтом, после чего её уже можно извлечь без лишних усилий. Это хороший признак с точки зрения обслуживания: производитель постарался сделать корпус трудным для вскрытия, но саму плату оставил доступной после демонтажа фиксатора. Такая компоновка часто встречается в устройствах, где нужно совместить компактность, безопасность и низкую себестоимость.
Отдельно стоит отметить разводку земли. По описанию, заземляющий путь идёт от передней части корпуса к задней. Для сетевого устройства это важный момент: правильная организация земли влияет и на помехоустойчивость, и на безопасность, и на корректность измерения энергии.
Питание: от сети до логики
Силовая часть устройства питается от сети, а дальше напряжение разветвляется на несколько уровней. Это стандартный и правильный подход для умных розеток: управляющая электроника должна получать стабильные 3,3 В, а реле обычно питается отдельной линией 5 В.
В устройстве используется следующая цепочка:
- BP2525 формирует 5 В из сетевого питания;
- AMS1117 понижает 5 В до 3,3 В;
- от 3,3 В питаются микроконтроллерная логика и интерфейсные цепи.
Такое решение простое, дешёвое и массовое. Импульсный источник на 5 В берёт на себя основную нагрузку, а AMS1117 добирает до 3,3 В уже для маломощных цепей. Минус у этой схемы известный: линейный стабилизатор рассеивает лишнюю энергию в тепло. Но при небольшом потреблении логики это обычно допустимо.
Таблица напряжений
| Уровень питания | Источник | Назначение |
|---|---|---|
| Сетевое напряжение | 230 В AC | Вход устройства |
| 5 В | BP2525 | Реле и промежуточное питание |
| 3,3 В | AMS1117 | BL702C10 и цифровая часть |
Zigbee-часть на BL702C10
Самая интересная деталь в этой розетке — Zigbee-модуль на базе BL702C10. Для энтузиастов это особенно любопытно, потому что Bouffalo Lab постепенно становится одним из самых интересных направлений для альтернативных прошивок и портирования на открытые платформы. Если устройство действительно использует именно такой модуль, то это уже делает его крайне привлекательным для экспериментов.
Модуль обозначен как EWL-ZBS02-LG_V2 и, по маркировке, относится к версии с 1 МБ флэш-памяти. Также на модуле присутствует кварцевый резонатор 32 МГц, что вполне ожидаемо для стабильной работы радиочасти и системной синхронизации.
Для Zigbee-устройств это важный момент: стабильный кварц напрямую влияет на качество связи, энергопотребление и точность работы в сети. При этом 1 МБ флэш-памяти — это уже достаточно серьёзная база для прошивки с телеметрией, управлением светодиодами, кнопкой и интеграцией в экосистему умного дома.
Измерение мощности на BL0937
Отдельный узел, без которого умная розетка была бы просто беспроводным выключателем, — это BL0937. Именно он отвечает за измерение энергии, напряжения и тока. Такие микросхемы часто применяются в компактных бытовых приборах, потому что они позволяют получить готовую телеметрию без сложной аналоговой обработки на микроконтроллере.
В этой схеме у BL0937 используются выводы CF, CF1 и SEL. Они подключены через резисторы 1 кОм, а дальше уже идут на GPIO микроконтроллера.
| Сигнал BL0937 | Подключение | Функция |
|---|---|---|
| CF | GPIO2 | Импульсы, связанные с активной мощностью |
| CF1 | GPIO1 | Импульсы для другого канала измерения |
| SEL | GPIO15 | Выбор режима измерения |
| CF / CF1 / SEL | через 1 кОм | Ограничение токов и защита GPIO |
Для подобных микросхем характерна импульсная передача данных. Микроконтроллер не «меряет» аналоговое значение напрямую, а считает частоту импульсов и уже по ней вычисляет мощность, ток или напряжение. Это дёшево, стабильно и удобно для массовой продукции.
Управление реле и коммутация нагрузки
Коммутация нагрузки выполнена через 5-вольтовое реле FH17-1A2TLE от FANHAR. Это распространённое и понятное решение для бытовой умной розетки: реле остаётся самым простым способом реально разорвать сетевую цепь, не усложняя силовую часть.
Управление реле реализовано через GPIO14, затем через резистор 1,5 кОм на MOSFET. Такая связка вполне логична: микроконтроллер напрямую катушку реле не тянет, поэтому используется транзисторный ключ, который уже коммутирует катушку безопасным для логики образом.
Релейная схема даёт важное преимущество — при выключении нагрузка действительно физически отключается от сети. Это особенно важно для устройств, где требуется реальное обесточивание, а не только программное состояние «off».
Назначение светодиодов и кнопки
Локальное управление в устройстве реализовано просто, но грамотно. Кнопка подключена к GPIO27. Первый светодиод сидит на GPIO8, второй — тоже завязан на GPIO27 через резистор 10 кОм. Такая схема может показаться нестандартной, но для компактных устройств она встречается довольно часто: одна линия может использоваться одновременно и для опроса кнопки, и для дополнительных индикаторных функций, если это позволяет прошивка и режим работы вывода.
Светодиоды здесь играют две роли. Первая — показать состояние питания или включения нагрузки. Вторая — дать пользователю локальную обратную связь при нажатии кнопки, сопряжении с сетью или ошибке.
Как работает такая умная розетка
На уровне принципа это очень классическая конструкция для Zigbee-розетки. Сначала сетевое напряжение поступает на вход и через силовую часть формирует питание для логики. Затем микроконтроллер и модуль Zigbee поднимаются, подключаются к сети и ждут команд. Если команда приходит по радио или нажимается кнопка, MCU меняет состояние реле. Параллельно чип постоянно генерирует импульсы, по которым устройство понимает, сколько реально потребляет подключённая нагрузка. Вот вариант схемы от похожего устройства:
Именно это делает умную розетку полезной не только как выключатель, но и как измерительный прибор. Она умеет показывать:
- активную мощность;
- ток;
- напряжение сети;
- накопленную энергию;
- состояние реле;
- иногда ещё и качество линии или перегрузку.
Почему такие устройства интересны для прошивок и портирования
Bouffalo Lab-чипы вызывают большой интерес у тех, кто занимается альтернативными прошивками и открытыми платформами. Если железо уже построено на доступной и понятной базе, то появляется шанс адаптировать его под локальное управление, интеграцию с домашней автоматикой и независимость от облака.
Именно поэтому подобные розетки так часто становятся объектом разборок. Внутри находится не просто бытовой гаджет, а вполне пригодная платформа для Zephyr RTOS, Zigbee-стека и новых пользовательских сценариев. Когда BLE уже начинает работать, круг возможных применений расширяется ещё сильнее: можно строить локальные сервисы, проводить сопряжение, добавлять диагностику и гибкую телеметрию.
Практическая теория: что делает каждый узел
Чтобы схема была понятнее, полезно разложить её по функциям.
| Блок | Что делает | Почему нужен |
|---|---|---|
| Питание | Снижает 230 В до безопасных уровней | Без него электроника не запустится |
| Zigbee-модуль | Связь с хабом или координация | Управление из сети умного дома |
| Реле | Физически коммутирует нагрузку | Полное включение и выключение розетки |
| BL0937 | Измеряет мощность и ток | Телеметрия и автоматизация |
| Кнопка | Локальное управление | Ручное включение без приложения |
| Светодиоды | Индикация статуса | Понятная обратная связь пользователю |
Сильные стороны конструкции
У этой розетки сразу видно несколько удачных решений.
- Во-первых, силовая и логическая части разведены по смыслу достаточно аккуратно.
- Во-вторых, измерение энергии вынесено в отдельную специализированную микросхему, а не реализовано «на коленке» через АЦП микроконтроллера.
- В-третьих, использован релейный способ коммутации, который понятен, дешёв и хорошо подходит для бытового применения.
Также стоит отметить компактность внутреннего монтажа. Устройство не выглядит перегруженным, а компоненты подобраны так, чтобы минимизировать себестоимость без полного отказа от нормальной функциональности.
Что важно помнить при ремонте и модификации
Такие устройства работают напрямую от сети, поэтому при ремонте важны не только навыки пайки, но и дисциплина по безопасности. Здесь нет «мягкой» низковольтной среды: ошибка в питании, неверная прошивка или плохой контакт способны привести к повреждению как самой розетки, так и внешней нагрузки.
При доработке подобных устройств особенно важно учитывать:
- изоляционные зазоры;
- качество пайки в силовой части;
- состояние реле;
- тепловой режим стабилизаторов;
- правильность работы измерительного узла BL0937;
- соответствие прошивки реальной распиновке платы.
Итого, ELC-SP02 — вполне типичная, но технически интересная Zigbee-розетка, в которой сочетаются релейное управление, измерение энергии на BL0937, питание через BP2525 и AMS1117, а также беспроводная логика на BL702C10. Для обычного пользователя это просто умная розетка с телеметрией, а для радиолюбителя и разработчика — уже хороший объект для анализа, портирования и экспериментов с открытыми прошивками.
Такие устройства особенно ценны тем, что показывают, как современная бытовая электроника собирается из вполне понятных блоков: питание, микроконтроллер, радиомодуль, измеритель энергии, ключ нагрузки и индикация. Именно поэтому разборка умной розетки — это не просто любопытство, а отличный способ увидеть, как устроен реальный Zigbee-узел изнутри.
