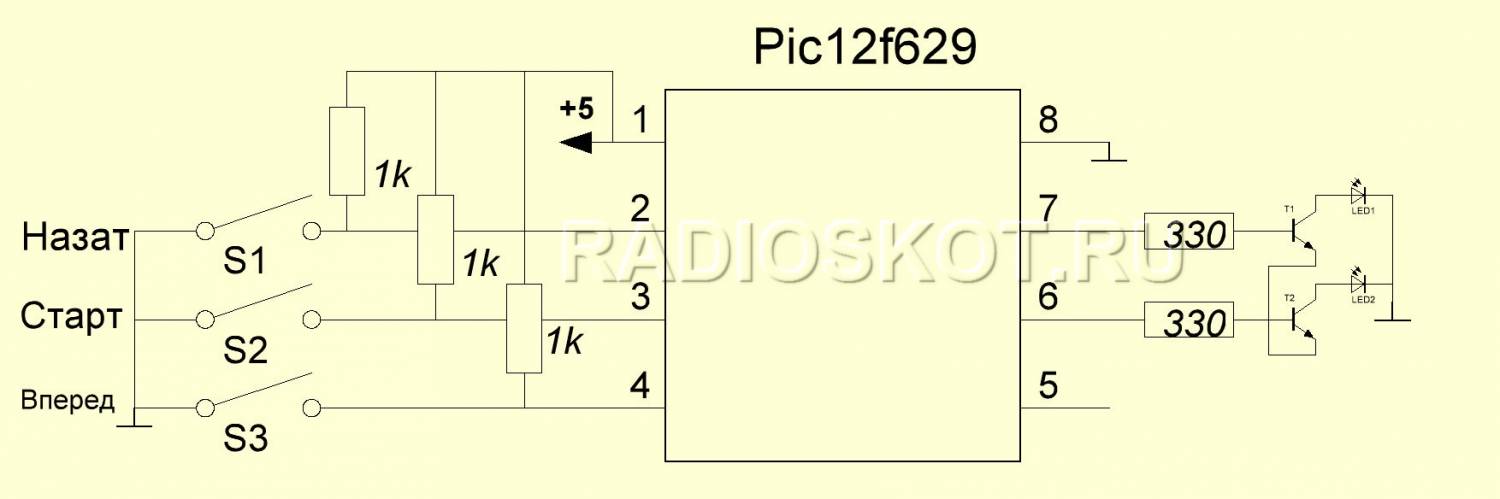

Предлагаю вам для повторения принципиальную схему световых эффектов, сделанных на основе популярного микроконтроллера Pic12f629. Схема представляет 15 различных световых эффектов, включая эффект имитирующий полицейский проблесковый сигнал. Для увеличения — клик на картинку.
Эта схема очень проста в сборке и не требует налаживания. При нажатии кнопки «Старт» включается автоматический режим воспроизведения.
Автоматический режим воспроизведения — это когда воспроизводятся все световые эффекты поочередно. Для остановки воспроизведения эффектов еще раз нажмите кнопку «Старт».
При нажатии кнопок «Вперед» или «Назад» при остановленным воспроизведением, включится первый эффект и будет работать постоянно.
Чтобы переключить эффект нажмите кнопку «Назад» — для перехода к предыдущему световому эффекту, «Вперед» — для перехода к следующему.
Устройство собрано на печатной плате, рисунок и прошивка для контроллера в архиве. На плате собран и простой стабилизатор 5 В, для питания контроллера (на схеме он не показан). Корпус — пластмассовая небольшая коробочка. Сами светодиоды выбираем любых типов и цветов, подходящих по напряжению и току. Их располагаем в любом виде — тут уже подключите свою фантазию. А если нужно сделать на основании этого девайса эффекты для дискотеки — просто усиливаем выходы микроконтроллера мощными полевыми транзисторами типа IRF. Автор конструкции: Пелех.М
