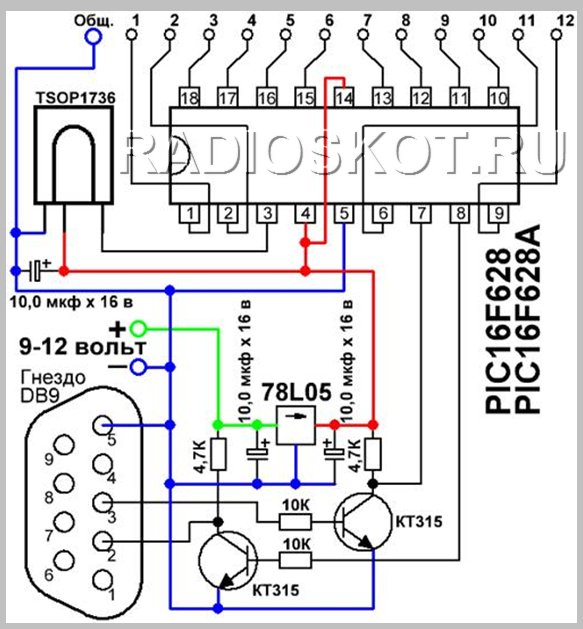

Недавно собрал и испытал модуль дистанционного управления на 12 каналов. Данный приемник ДУ очень прост в сборке, особенно если имеются навыки прошивки контроллеров. Его можно использовать, например, в качестве управления светом в доме или другими исполнительными устройствами, подключенными к выходу компьютера. Состоит модуль всего из 12 деталей, не считая разъема к СОМ порту ПК:
1) PIC16F628(A)
2) 3 конденсатора 10мкф 16В
3) 2 транзистора КТ315
4) 1 стабилизатор 78L05
5) 2 резистора 10кОм
6) 2 резистора 4,7кОм

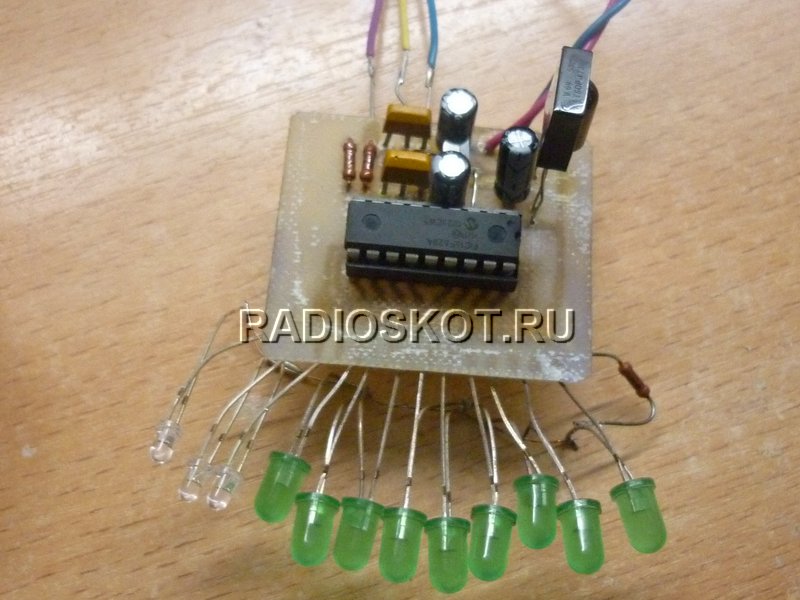

Приёмник ДУ имеет 12 выходных каналов. Для проверки работы приёмника к каналам можно подключить светодиоды с токоограничительными резисторами по 220 Ом.
Любой из выходов приемника дистанционного управления может работать в одном из трех режимов:
– включение (при нажатии на кнопку ДУ пульта происходит включение, выдерживается пауза и затем происходит выключение);
– выключение (при нажатии на кнопку ДУ пульта происходит выключение, выдерживается пауза и затем происходит включение);
– переключение (при нажатии на кнопку ДУ пульта происходит переключение, например, из включенного в выключенное состояние, затем выдерживается пауза, чтобы вы успели отпустить кнопку на пульте ДУ).
Паузу для каждого выхода можно сделать индивидуальной (от 1 до 16 секунд). Если вы нажали кнопку пульта ДУ и приемник находится в состоянии выдержки паузы, то в этот момент приёмник не обрабатывает сигналы для других линий. Для того чтобы начать настройку схемы под определенный пульт с помощью «Конфигуратора», необходимо прошить МК. (прошивка для PIC16F628 прилагается в архиве).

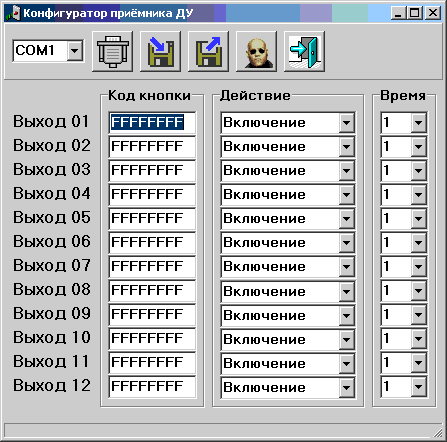

А вот и сама программа:
Последовательность работы с программой.
1) Подключите приемник к свободному COM-порту ПК.
2) Подайте на приемник питание 9-12 вольт.
3) Запустите программу "Конфигуратор".
4) Выберите порт подключения (обведен красным).
5) Откройте порт (утопите кнопку обведенную синим).
6) Установите курсор в поле "Код кнопки" у соответствующего выхода.
7) Нажмите на пульте ДУ необходимую кнопку ("посветите" в приёмник). В поле "Код кнопки" автоматически пропишется код кнопки. Для каждого пульта и для каждой кнопки код индивидуален! Хотя многие кнопки на разных пультах совпадают, проверено мною на 5 разных пультах (3ех телевизоров, от DVD и ресивира).
8) Повторите то же самое с остальными выходами.
9) Нажмите кнопку "Записать настройки в приёмник"
10) Проверим, записались ли наши настройки. Перезапускаем конфигуратор, открываем порт и нажимаем кнопку "Считать настройки из приёмника"
Должно появиться примерно такое:
Для облегчения и ускорения работы контроллера, используется только младшая половина кода кнопки. Этого вполне достаточно. Строго говоря, хватило бы и младшей четверти кода, так как в большинстве случаев и она (младшая четверть) уникальна для каждой кнопки в пределах одного пульта. Как видите, всё довольно просто. Для того чтобы вновь записанные настройки в приёмнике дистанционного управления активировались, необходимо его перезагрузить — отключить и снова включить питание. Устройство собрал и проверил: [)еНиС
