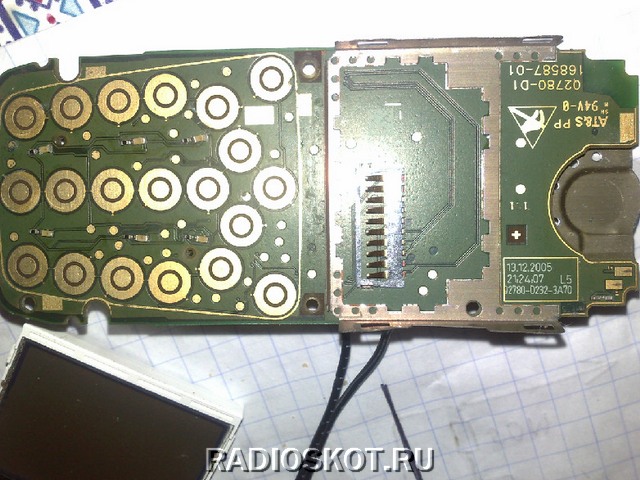

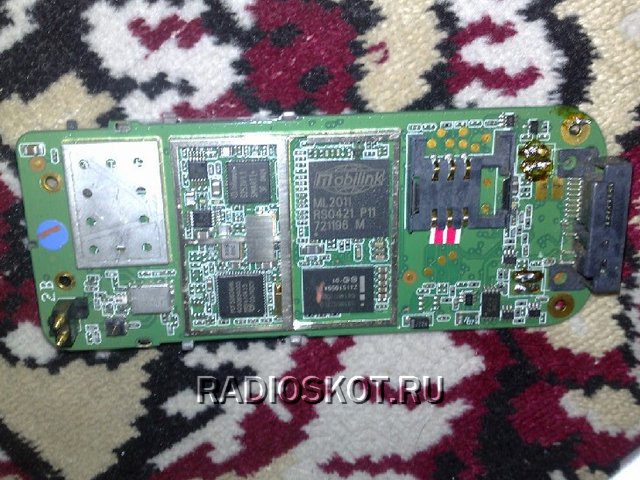

Делая радиомикрофон из сотового телефона наткнулся на проблемы и жалобы покупателей. Жаловались они на то, что не понимают когда он включен и когда выключился. И иногда люди, которые не разбирались в электронике не могли грамотно использовать это устройство. В связи с этим было решено создать новую и более усовершенствованную версию такого GSM передатчика. Очередное устройство было собрано на готовом модуле телефона сони эриксон. Модель не помню, но очень старая. Как обычно, поставил замыкатель кнопки поднятия на одном транзисторе. Те кто не понял как — прошу читать наши статьи о передатчикаx из мобильного телефона, чтобы понять принцип действия.
Аккумулятор использовал родной, а к контактам телефона питание идет через провода. На плюс питания от аккумулятора поставил выключатель. Включается телефон обыкновенным способом — нажатием на красную кнопку, но если выключатель по питанию отключен, то включить телефон не возможно.

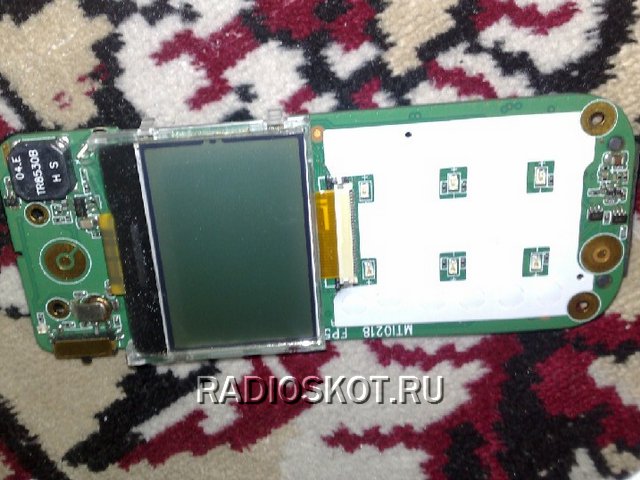

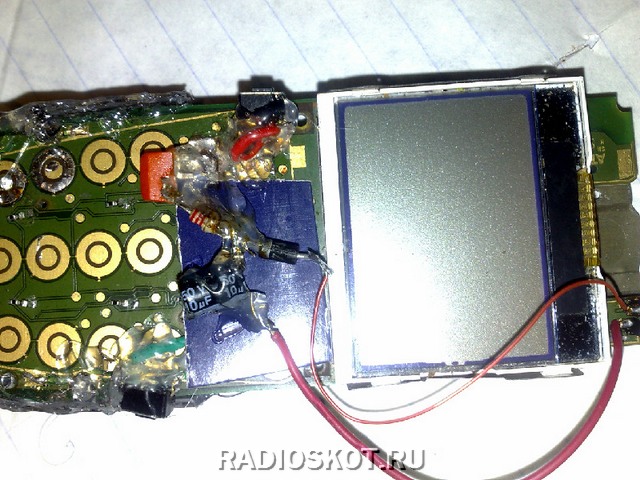

Далее все светодиоды подсветки были сняты. Также экран, вибромотор и динамик были сняты ранее. К обоим контактам светодиода из подсветки клавиатуры нужно припаять два провода длиной 5 сантиметров, к которым припаиваем красный или зеленый светодиод. Светодиод у нас будет индикатором включения телефона, для того чтобы клиенты не запутались.
Почти все уже почти готово, нужно только поменять заводской микрофон на китайский, из магнитофона, вообще нужно подобрать микрофоны с большой чувствительностью — в мобильных GSM её хронически не хватает. Радиомикрофон следовало бы дополнить индикатором заряда батареи, но об этом расскажу в нашиx следующих статьяx.
Девайс заряжается обыкновенным зарядным устройством — процесс зарядки тот же, что и у сотового телефона, просто нужно подключить штекер зарядного устройства в гнездо для зарядки на мобильном телефоне. Для замыкателя кнопки вызова удобнее использовать SMD транзисторы.
Если радиомикрофон возможно поместить в аппаратуру (например в DVD проигрыватель), то лучше переделать блок питания проигрывателя таким образом, чтобы 5 вольт питания, которые есть на любом блоке питания DVD, заряжали его, или можно поместить под корпус проигрывателя и зарядное устройство, которое параллельно изнутри подключено к проводу сетевого питания проигрывателя.
Корпус устройства делаем из пластмассы, или используем готовый корпус — например от блока питания ноутбука или тому подобное. Надеюсь советы помогут в вашиx дальнейших разработкаx. Автор материала — АКА.
