Отличное решение — использовать GSM связь для радиомикрофона, ведь только такой вид связи является самым надежным и при помощи такого передатчика можно работать на большой сцене или концерте. Основой такого передатчика служит плата мобильного телефона практически любого вида.

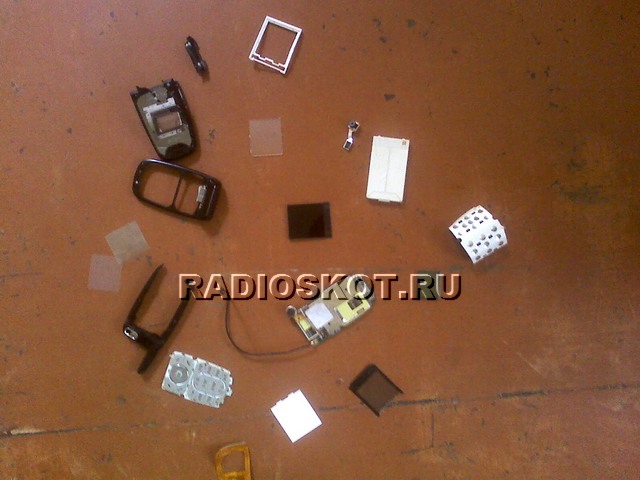

В данной статье за основу взята плата мобильного телефона PANTECH. Телефон-раскладушка, на мой взгляд самый лучший вариант для данного типа радиомикрофона, поскольку в исполнении с таким телефоном можно вдвое уменьшить размеры самого прибора. Так как телефон имел небольшую антенну, то после снятия корпуса к контакту антенны припаял небольшой провод. Всю верхнюю часть телефона вместе с экраном и динамиком выбрасываем. Причём даже не разобрал телефон, просто взял и сломал пополам, затем разобрал нижнюю часть снял подушки кнопок, вибратор, микрофон, светодиоды подсветки — стояли 8 штук, снял все кроме одной, она будет в течении сборки служить в качестве индикатора включении устройства. К контактам красной кнопки, которая включает телефон — проводами припаиваем кнопку которая будет включать и выключать жука.
Теперь будем делать электронный замыкатель кнопки поднятия, которая будет поднимать трубку при вызове. Для этого берем любой транзистор типа КТ315, С9018, С9014 или лучше использовать СМД транзисторы, но естественно размер транзистора на качество работы не повлияет, так что используйте те, что есть под рукой. Дальше берем резистор с сопротивлением 2,2 килоома и припаиваем к базе транзистора, а второй конец резистора паем к плюсовому контакту от вибратора — эмиттер к минусу кнопки поднятия вызова (зеленая кнопка), коллектор — к плюсу той же кнопки. Те кто не разбирают где минус, а где плюс кнопки, не поленюсь и скажу — плюс точечный контакт посередине кружка, а минус сам кружок. Теперь место монтажа лучше оформлять силиконом для надежности.
Аккумулятор лучше паять проводами прямо к контактам. И не забудьте одну вещь — аккумулятор укрепите с той стороны где клавиатура, то есть на лицевой части устройства, чтобы он не мешал замене SIM карты. Микрофон меняем на более чувствительный, например типа сосна, или алюминиевый капсюль от китайского магнитофона, у такиx микрофонов чувствительность порядка 4 — 5 метров. Готовое устройство нужно проверять. Включаем, ждем немножко и звоним на номер который в телефоне. После первого же гудка замыкается кнопка поднятия и устройство переходит в рабочий режим. Индикатор который мы оставили для проверки в начале статьи уже можно выпаять, поскольку мы убедились в работоспособности устройства, и поместить сам жук в удобный корпус который не бросается на глаза.
Вы увидели на сколько проста конструкция реального радиомикрофона для реально бесперебойной передачи аудио, с этой задачей справятся даже новички и главное — система перепробована на работоспособность лично мной и многими пользователями нашего сайта. Удачи друзья, с вами был АКА.
