На днях решил собрать цветомузыкальную установку. Очень в местном клубе захотелось добавить световых эффектов. Порывшись хорошенько в интернете, нашёл 3-х канальную ЦМУ (цветомузыкальную установку). Схема на вид не сложная, и оказалась простая при пайке. Вот сообственно и она:
Данная 3-х канальная ЦМУ очень проста в изготовлении, однако обладает некоторыми недостатками. Это, во-первых, большой требуемый входной уровень сигнала, во-вторых, малое входное сопротивление, в-третьих, резкое мигание ламп, вызванное отсутствием компрессии и простотой применяемых фильтров. Но как для начинающих радиолюбителей — схема будет в самый раз.
Управление вспышками выполняют тиристоры. Их можно ставить серии КУ202 с буквами к, л, м, н. Конечно же лучше взять такие, как на схеме. Питание от сети 220в. Регулировка каждого канала производится переменными резисторами. В настройке схема не нуждается, работает сразу после правильной сборки. При работе с цветомузыкой учтите, что нужен достаточно большой сигнал музыки.
Трансформатор ТР1 выполняется на сердечнике Ш16х24 из трансформаторной стали. Обмотка I содержит 60 витков провода ПЭЛ 0,51. Обмотка II — 100 витков ПЭЛ 0,51. Может использоваться и любой другой малогабаритный трансформатор (например, от транзисторных приемников) с соотношением витков в обмотках близким к 1:2. Тиристоры необходимо установить на теплоотводящие радиаторы, если суммарная мощность ламп на один канал будет превышать 200 Вт.
Собрал, проверил. Работает очень отлично. Вот сам девайс в корпусе:

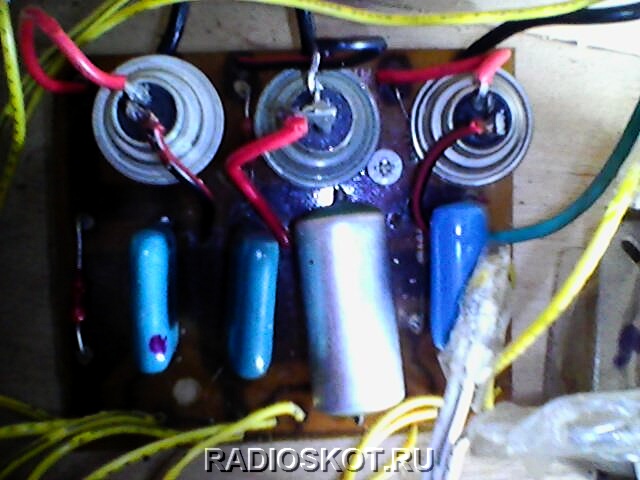

Вот такое расположение элементов внутри коробки выбрал. Включать лучше через диодный мост. Стоит он дёшево. Но я думаю радиолюбителю важно не это, а само повторение девайса. Схему может спаять даже начинающий. Готовое цветомузыкальное устройство работает без помех, долгое время работы не напрягает тиристоры. Они даже не нагреваются. Автор материала: Max.
