Как пользоваться Мультиметром Чайнику

Цифровой мультиметр (ЦМ) — универсальный прибор, используемый для измерения электрических величин, таких как напряжение, ток, сопротивление, а также проверки компонентов. Эта статья поможет начинающим освоить основные функции мультиметра и правильно его использовать.

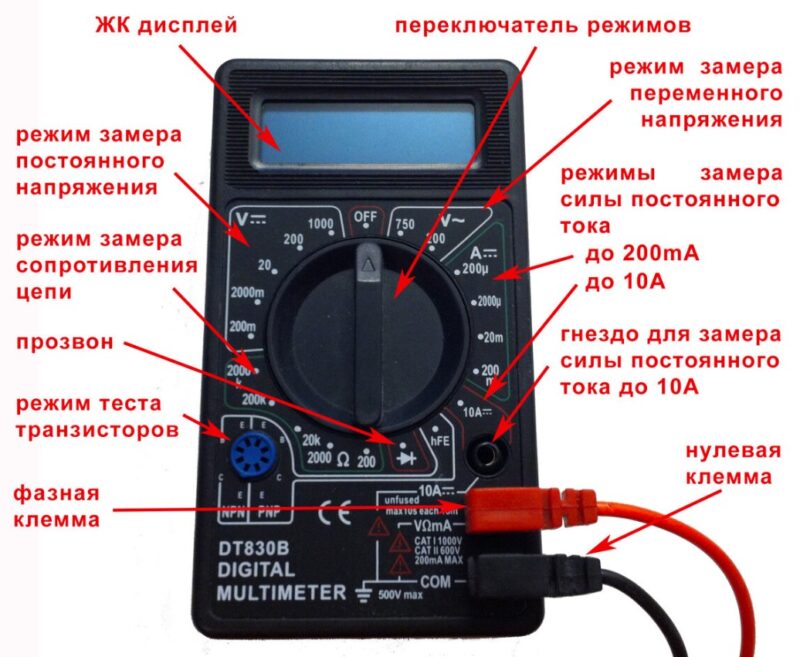

Устройство и основные элементы мультиметра

Цифровой мультиметр состоит из следующих элементов:

• Дисплей: отображает результаты измерений.
• Переключатель режимов (селектор): для выбора функции измерений (напряжение, ток, сопротивление и др.).
• Разъемы для щупов:
  • COM (общий) — для черного щупа.
  • VΩmA — для измерения напряжения, сопротивления и небольших токов.
  • 10A — для измерения больших токов (до 10 А).
• Щупы: две проволоки с зажимами или наконечниками для подключения к тестируемым цепям.

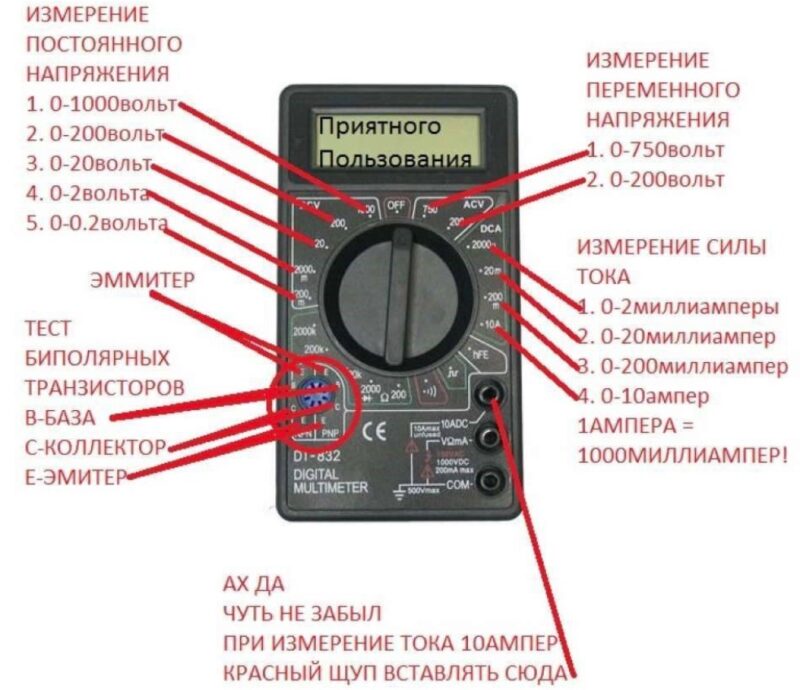

Основные функции мультиметра

Измерение напряжения (V)

1. Выбор режима: Установите селектор в положение «V» (DCV для постоянного тока или ACV для переменного).
2. Подключение щупов:
   • Черный щуп в разъем COM.
   • Красный — в разъем VΩmA.
3. Измерение:
   • Подключите щупы к контактам цепи.
   • Считайте значение напряжения на дисплее.

Измерение тока (A)

1. Выбор режима: Переключите селектор в положение «A» (DCA или ACA).
2. Подключение щупов:
   • Черный щуп — в COM.
   • Красный щуп — в разъем VΩmA (или 10A для токов выше 200 мА).
3. Измерение:
   • Подключите мультиметр последовательно в разрыв цепи.
   • Считайте значение тока.

Измерение сопротивления (Ω)

1. Выбор режима: Поверните селектор на символ «Ω».
2. Подключение щупов:
   • Черный щуп — в COM.
   • Красный — в VΩmA.
3. Измерение:
   • Подсоедините щупы к выводам резистора или другого элемента.
   • Прочитайте значение сопротивления на экране.

Проверка диодов и прозвонка цепи

1. Режим: Установите селектор на символ диода или звуковой волны.
2. Проверка диода:
   • Подсоедините красный щуп к аноду, черный — к катоду.
   • На экране появится значение напряжения на переходе (обычно 0.6–0.7 В для кремниевых диодов).
3. Прозвонка: Если цепь замкнута, раздастся звуковой сигнал.

Подготовка тестера к работе

Проверка прибора

Перед началом измерений убедитесь, что мультиметр исправен:

• Вставьте свежие батарейки.
• Проверьте целостность щупов.
• Убедитесь, что переключатель находится в правильном положении.

Правила безопасности

• Избегайте измерения высоких напряжений без опыта.
• Не касайтесь оголенных проводов.
• Используйте подходящие разъемы для измеряемых величин.

Практические советы

Выбор диапазона измерений

• Если мультиметр не имеет автоматического выбора диапазона, начните с самого высокого значения и постепенно уменьшайте, чтобы получить точные результаты.
• Например, при измерении напряжения 12 В установите диапазон 20 В.

Работа с переменным током

• Для переменного тока используйте соответствующий режим (AC).
• Избегайте прямого контакта с проводами сети 220 В.

Измерение ёмкости и температуры

• Некоторые мультиметры имеют режимы измерения емкости конденсаторов и температуры.
• Используйте дополнительные датчики или подключите тестируемые элементы по инструкции прибора.

Частые ошибки и их решение

Как видите, цифровой мультиметр — незаменимый инструмент для работы с электроникой. Освоив основные функции, вы сможете быстро диагностировать проблемы в электрических цепях, проверять компоненты и выполнять ремонтные работы. Следуйте правилам безопасности и инструкциям, чтобы защитить себя и прибор.

Инструкция для начинающих радиолюбителей

Мультиметр — один из самых важных приборов радиолюбителя, используемый в практике создания и настройки самодельных электрических устройств. Сегодня мы будем говорить именно о цифровом мультиметре, который свободно можно купить по цене от 3-х долларов. У него есть свои большие плюсы.

1.  Во-первых, не надо вглядываться в шкалу, как у стрелочного прибора.
2.  Во-вторых, показания «цифровика» намного точнее его аналогового собрата.
3.  В третьих, он не боится ударов и падений со стола.
4.  В четвёртых — меньший вес и габариты устройства.

Конечно, приборы бывают разных ценовых категорий, они отличаются функциональностью, точностью измерений, надёжностью. Но у всех них есть определенный, обязательный базовый набор функций. Рассмотрим некоторые из них.

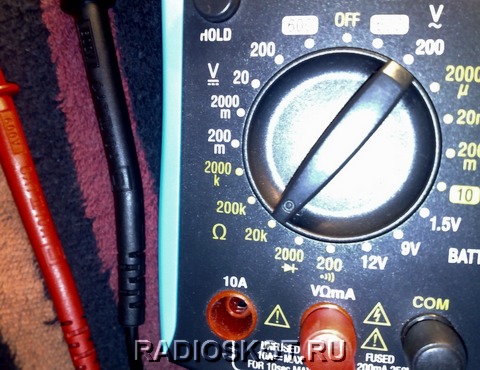

Измерение мультиметром сопротивления

Предположим, необходимо установить номинал резистора без маркировки. Ставим переключатель мультиметра на минимальный предел измерения сопротивления, если горит «1», то переходим на следующий предел до тех пор, пока не появятся искомые показания.

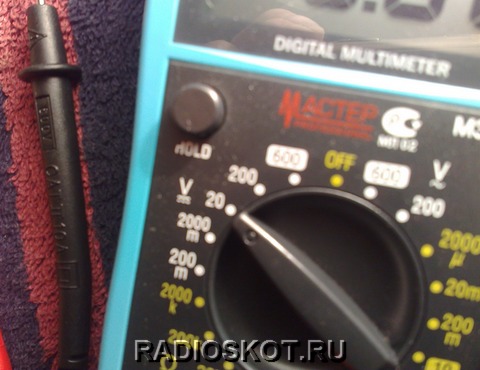

Измерение мультиметром постоянного напряжения

Определять неизвестное напряжение нужно с самого высокого предела, двигаясь к меньшему. Необходимо учитывать, что щуп «СОМ» — МИНУС, а красный — ПЛЮС. Если поменять щупы местами, перед показанием будет стоять знак минус — так можно определять полярность напряжения.

Измерение мультиметром переменного напряжения

Здесь нужно быть предельно аккуратным, чтобы вас не ударило током или не случилось короткого замыкания. Измерения осуществляются аналогично измерению постоянного напряжения.

Измерение прибором тока

Потребление устройством тока можно узнать если в разрыв плюса питания подключить мультиметр, с переключателем поставленным на значок «А». Но когда контролируем ток более 0,2А — надо снизу переключить штеккер в гнездо обозначенное 10А. Если попробовать мерять высокий ток на слабом режиме — сгорит внутренний предохранитель на 200 миллиампер.

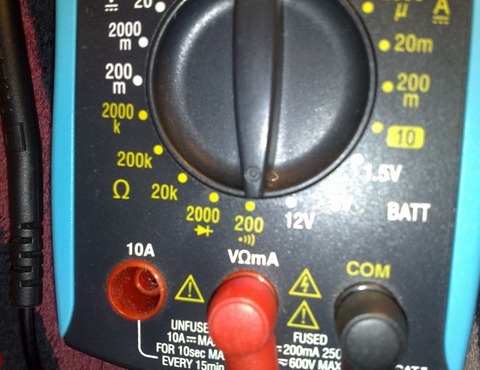

Прозвонка мультиметром электрических цепей

Эта функция очень универсальная. Она служит для определения К.З., при ней мультиметр просто запищит, а на экране высветятся нули. Мы перечислили далеко не все функции современного цифрового мультиметра, их может быть гораздо больше. Но для простых бытовых нужд этого вполне достаточно. Надёжность прибора довольно высока, на если он сгорел, его можно попробовать починить с помощью этих схем. И не забывайте отключать его питание, переводя выключатель в режим OFF. Оставленный включенным простой цифровой мультиметр, съедает батарейку за несколько дней. А подробнее о проверке радиодеталей смотрите здесь…
