Мультиплексор на микросхеме К155КП5
Мультиплексор – это прибор, который позволяет организовать передачу информации с нескольких входов на один выход, таким образом можно осуществить, например, опрос нескольких датчиков подключенных к одному порту микроконтроллера [1]. Работу приборов данного типа рассмотрим на примере микросхемы К155КП5 [2-4]

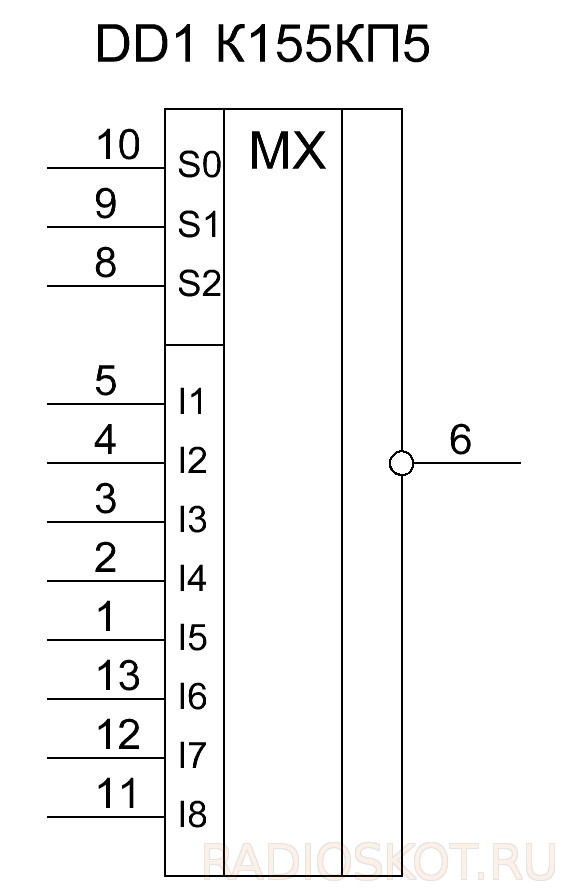

Данный конкретный мультиплексор имеет группу из восьми информационных входов I1-I8 и группу из трех адресных S0-S2 входов. На адресные входы подается двоичное число, которое кодирует номер того информационного входа, который в данной конкретной ситуации будет подключен к выходу мультиплексора. Питание подается на 14 выход микросхемы К514ИД2, общий провод 7. Питание осуществляется от стабилизированного источника питания напряжением 5В.

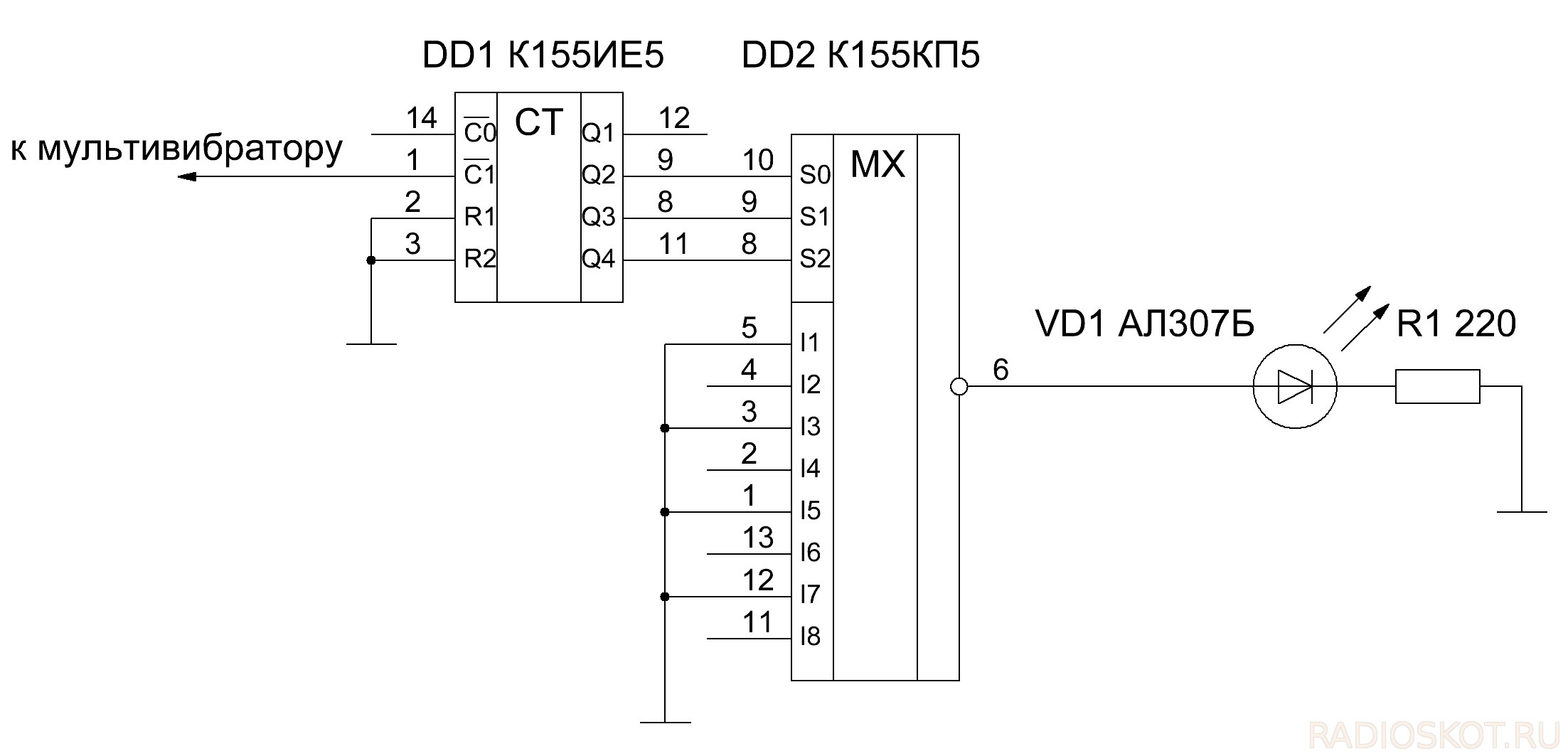

В данной работе код для адресных входов формируется при помощи счетчика DD1 [5], который считает импульсы с мультивибратора [6]. Информационные входы подключены таким образом, чтобы на выходе мультиплексора чередовался высокий и низкий логические уровни.
В целом, данная схема получается относительно сложной с большим количеством непаянных контактов, это приводит к тому, что мультиплексор иногда отказывается работать даже при правильной сборке из-за ненадежного контакта в одном из разъемов. Поэтому данную лабораторную работу, как и предыдущую работу о дешифраторах [8], можно использовать для обучения студентов поиску неисправностей в электрических схемах. Но все же в данном конструктивном исполнении макетной схемы, видимо 3-4 микросхемы являются разумным пределом, и собирать более сложные конструкции на модулях данной конструкции нецелесообразно.
Видео работы мультиплексора
Литература
- Ямпольский В.С. Основы автоматики и электронно-вычислительной техники – М. Просвещение, 1991
- http://www.chipinfo.ru/dsheets/ic/155/kp5.html
- http://esxema.ru/?p=2375
- eandc.ru/pdf/mikroskhema/k155kp5.pdf
- radioskot.ru/publ/nachinajushhim/schetchik_na_mikroskheme/5-1-0-1372
- radioskot.ru/publ/nachinajushhim/multivibrator_na_ehlementakh_i_ne/5-1-0-1366
- radioskot.ru/publ/nachinajushhim/samodelnye_moduli_dlja_izuchenija_mikroskhem/5-1-0-1352
- radioskot.ru/publ/nachinajushhim/deshifrator_semisegmentnogo_indikatora/5-1-0-1373
- radioskot.ru/publ/teoria/multipleksory-i-demultipleksory
Архив с файлами и документацией тут. Специально для Радиосхемы.ру — Denev.
