Мультивибратор

Мультивибратор — это электронная схема, которая генерирует импульсные сигналы с заданной частотой. Эти схемы называются так потому, что они имеют два устойчивых состояния (бивалентное поведение), и могут автоматически переключаться между ними. Они широко используются для создания генераторов импульсов, таймеров, а также для синхронизации сигналов в различных устройствах.

Он играет важную роль в создании цифровых устройств, таких как схемы обработки сигналов, системы синхронизации, а также генераторы сигналов с точными характеристиками частоты и скважности. Он применяется в радиотехнике, вычислительной технике и других областях электроники.

Мультивибраторы были впервые предложены еще в 1930-х годах и вначале использовались в механических устройствах для синхронизации сигналов. С развитием транзисторных технологий они стали использоваться в более сложных электронных схемах. В 1950-е годы начали активно применяться в вычислительной технике и в радиосвязи, и с тех пор они не потеряли своей актуальности. С развитием интегральных схем и микросхем, эти генераторы импульсов также адаптировались к новым технологиям. Появились такие популярные компоненты, как микросхемы NE555, которые значительно упростили конструирование.

Применяются такие схемы в самых разных областях, включая:

• Генераторы импульсов: Используются для создания импульсов для синхронизации и временных задержек.
• Таймеры: В устройствах, где требуется точный контроль времени.
• Шумовые генераторы: Для тестирования и отладки различных радиотехнических устройств.
• Логические схемы: В схемах, использующих логику для создания заданных последовательностей импульсов.
• Двигатели и автомобили: Применяются в схемах управления и сигнализации.

Основные типы

Типы по структуре

Симметричный мультивибратор: имеет два одинаковых устойчивых состояния. Он генерирует сигналы с одинаковыми длительностями положительной и отрицательной полярности. Часто используется в схемах, где требуется синхронизация сигналов и точные импульсы, например, в генераторах прямоугольных импульсов и в схемах кодирования.

Несимметричный: генерирует импульсы с разной продолжительностью для положительной и отрицательной полярности. Это делает его удобным для применения в ситуациях, где нужно генерировать сигналы с разной скважностью, например, для регулировки времени в импульсных схемах и для создания тактовых сигналов в цифровых устройствах.

Ждущий: представляет собой схему, которая в одном из своих состояний находится в ожидании сигнала для переключения в другое состояние. Это устройство часто используется для управления временем в различных автоматизированных системах, где требуется задержка или ожидание внешнего события. Он применяется в таймерах и схемах с временными задержками.

Типы по технологии

На транзисторах: это одна из самых распространенных разновидностей мультивибраторов, которые используются в простых радиосхемах и устройствах. Такие обычно состоят из двух транзисторов, а их работа основана на изменении состояния переключающих элементов. Эти схемы широко используются благодаря своей простоте и эффективности.

На операционных усилителях (ОУ): использует усилители, которые могут работать в двух устойчивых состояниях, переключаясь между ними. Это позволяет создавать схемы, обладающие высокой стабильностью и точностью. Часто используются в качестве генераторов импульсов в различных аудиосистемах и вычислительных устройствах.

На логических элементах: на логике, такой как И-Или элементы, обеспечивают более сложные функции синхронизации и управления, и используются в цифровых схемах. Они применяются в более сложных вычислительных системах, где необходимо работать с двоичной логикой.

Принцип работы

Это электронная схема, которая генерирует импульсные сигналы с заданной частотой и скважностью. В основе его работы лежат два устойчивых состояния, между которыми схема автоматически переключается. Когда один из элементов схемы достигает своего порогового значения, мультивибратор переключается в противоположное состояние, что приводит к генерации импульса.

Они функционируют в режиме автоколебаний. Это означает, что схема будет продолжать генерировать импульсы без необходимости внешнего сигнала, поскольку элементы схемы создают условия для самоподдерживающихся колебаний.

Элементы схемы и их роль (транзисторы, конденсаторы, резисторы):

• Транзисторы: В большинстве этих схем используется два транзистора, которые переключаются между состояниями включения и выключения. Транзисторы управляют потоком тока и обеспечивают быстрое переключение между состояниями.
• Конденсаторы: Конденсаторы служат для создания временных задержек между состояниями. Их зарядка и разрядка определяют длительность каждого импульса.
• Резисторы: Резисторы регулируют скорость зарядки и разрядки конденсаторов, а также определяют параметры импульсов, такие как частота и скважность. Резисторы совместно с конденсаторами задают время задержки, что позволяет изменять характеристики работы схемы.

Режимы работы:

• Режим автоколебаний: Это основной режим работы, при котором схема генерирует регулярные импульсы, переключаясь между двумя устойчивыми состояниями. В этом режиме не требуется внешнего воздействия для продолжения работы.
• Запуск: Он может быть запущен внешним сигналом, например, кнопкой или переключателем, который приводит к начальной активации схемы. После запуска начинает работать в режиме автоколебаний.
• Остановка: Может быть остановлен или приведен в состояние покоя, если прекратить подачу питания или если включены элементы управления, которые обнуляют схему.

Принцип работы разных типов

Симметричный: характеристика импульсов. Генерирует импульсы с равными длительностями для положительной и отрицательной полярности. В процессе работы схема будет переходить от одного состояния в другое, создавая прямоугольные импульсы одинаковой длительности. В таком мультивибраторе два транзистора работают в противоположных режимах: когда один транзистор включен, другой выключен. Это позволяет обеспечить симметричность импульсов. Симметричные мультивибраторы часто применяются в схемах синхронизации, генераторах прямоугольных импульсов и других устройствах, где необходима равномерная генерация сигналов.

Несимметричный: отличие от симметричного. отличается от симметричного тем, что импульсы, которые он генерирует, имеют разные длительности для положительной и отрицательной полярности. Это означает, что схема может изменять длительность положительной и отрицательной половины импульса, что важно для создания сигналов с регулируемой скважностью. Несимметричные находят применение в устройствах, где требуется контроль над скважностью импульсов, например, в некоторых таймерах или системах с изменяющимися характеристиками.

Ждущий: использование в качестве задержки. Работает таким образом, что в одном из своих состояний находится в «ожидании» внешнего сигнала для перехода в другое состояние. Это устройство очень полезно, когда требуется внедрить временную задержку в системе. Например, в цепях управления и синхронизации ждущий мультивибратор может задержать включение или выключение других устройств. В его схеме конденсатор определяет время ожидания, а резисторы регулируют скорость этого процесса.

Схемы принципиальные

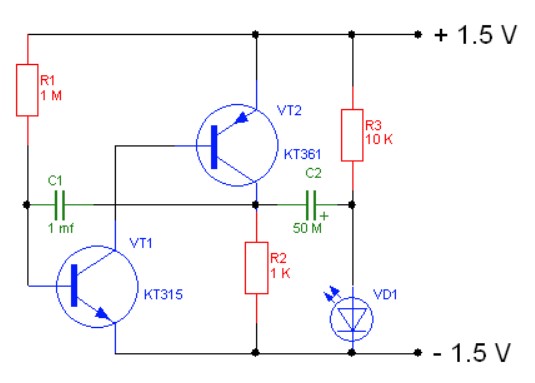

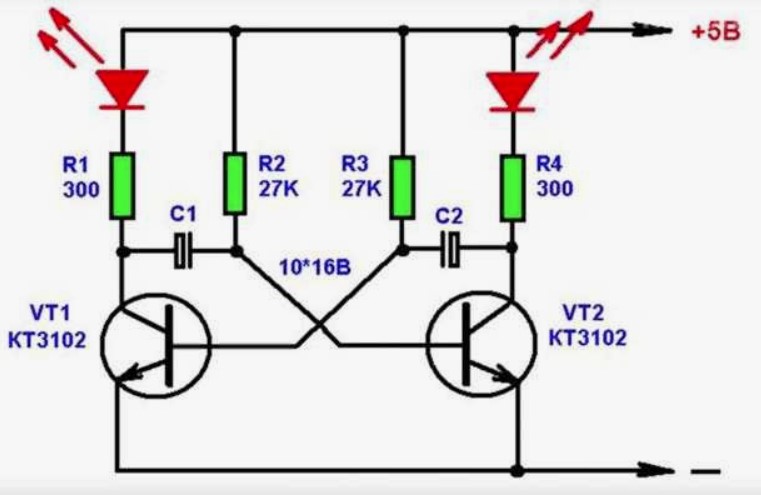

Схема на транзисторах

Описание схемы: одна из классических схем генераторов прямоугольных импульсов. Обычно состоит из двух транзисторов, конденсаторов и резисторов. Эти компоненты создают цепь с положительной обратной связью, что приводит к автоматическому переключению между двумя состояниями — включенным и выключенным. Схема является основой для создания различных типов мультивибраторов, включая симметричные и несимметричные.

Основные элементы и их функции:

• Транзисторы: Два транзистора работают в режиме переключения, один из которых будет всегда включен, а другой — выключен. Это состояние сменяется после зарядки и разрядки конденсатора.
• Конденсаторы: Конденсаторы определяют длительность каждого импульса. Они заряжаются и разряжаются через резисторы, что регулирует время между переключениями транзисторов.
• Резисторы: Резисторы управляют процессом зарядки и разрядки конденсаторов, а также влияют на частоту генерации импульсов.

Примеры практических применений:

• Генераторы прямоугольных импульсов для цифровых устройств
• Таймеры и синхронизаторы в простых схемах
• Импульсные источники питания
• Измерительные приборы для генерации тестовых сигналов

Схема на операционном усилителе

Преимущества и недостатки использования операционного усилителя: Операционный усилитель (ОУ) позволяет создавать более стабильные и точные схемы мультивибраторов, благодаря высокому коэффициенту усиления и низкому уровню шума. Использование ОУ позволяет избежать сложных расчетов для транзисторных схем, делая проектирование более удобным.

Преимущества:

• Высокая стабильность работы
• Простота построения схемы
• Легкость в настройке параметров с помощью внешних компонентов
• Высокая линейность и точность генерации сигналов

Недостатки:

• Зависимость от параметров операционного усилителя
• Не всегда подходит для высокочастотных приложений
• Ограниченная мощность сигнала по сравнению с транзисторными схемами

Применения в различных устройствах:

• Генераторы импульсов для аналоговых устройств
• Системы сигнализации и мониторинга
• Контроллеры и измерительные системы
• В схемах с низким потреблением энергии, где важна высокая точность сигналов

Схема ждущего мультивибратора

Особенности схемы: Ждущий (или схемы с задержкой) представляет собой схему, которая в одном из состояний находится в «ждущем» режиме. Это означает, что схема не генерирует импульсы до тех пор, пока не получит внешний сигнал для перехода в активное состояние. Схема может быть выполнена на основе транзисторов, операционных усилителей или логических элементов, в зависимости от требований приложения.

В основе работы лежит конденсатор, который заряжается или разряжается в зависимости от внешних условий. Задержка возникает из-за необходимости достижения конденсатором определенного напряжения для активации дальнейших действий.

Применение в системах с таймерами:

• В качестве временной задержки в системах таймирования и синхронизации
• Для управления событиями, требующими отложенного старта или выключения (например, включение устройства через определенное время после подачи сигнала)
• В схемах с детекторами, которые активируются после некоторой задержки

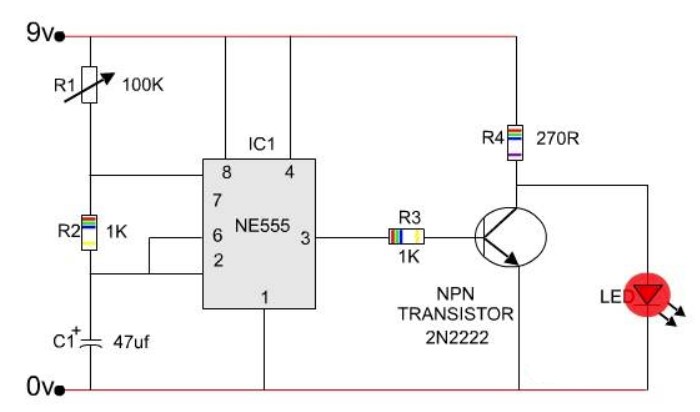

Схема мультивибратора на NE555

Подробное описание схемы с NE555: Микросхема NE555 является популярным интегральным генератором импульсов, широко используемым для создания мигалок. Она может работать в двух основных режимах: астабильном и моностабильном. В астабильном режиме NE555 генерирует непрерывные прямоугольные импульсы, а в моностабильном — один импульс при каждом внешнем триггерном сигнале.

Схема на NE555 состоит из нескольких компонентов: самого ОУ (внутри микросхемы), резисторов, конденсаторов и триггера. Частота импульсов зависит от значений внешних компонентов.

Преимущества и простота использования:

• Очень прост в использовании, так как требует минимального количества внешних компонентов.
• Широко доступен и используется в практических приложениях.
• Может генерировать сигналы с различной частотой и скважностью.
• Идеален для создания схем с малым потреблением энергии и точными импульсами.

Работа и регулировка

Режимы работы: Мультивибратор может работать в разных режимах в зависимости от его назначения и типа схемы. Основные режимы работы включают:

1. Периодические импульсы: генерирует последовательность прямоугольных импульсов с определенной частотой. Эти импульсы могут быть использованы в качестве синхронизирующих сигналов для других электронных устройств. Такие схемы применяются в качестве генераторов тактовых импульсов, например, в цифровых системах или синхронизации различных процессов.
2. Одноразовый импульс (моностабильный режим): генерирует один импульс по мере поступления триггерного сигнала. Этот импульс имеет определенную длительность, зависящую от внешних компонентов схемы. Одноразовые импульсы часто используются в схемах, где необходимо создать временную задержку или сгенерировать одноразовое событие, например, для триггера или сброса в цифровых схемах.

Применение в схемах генераторов: часто используются в схемах генераторов, где они выполняют следующие функции:

• Генерация тактовых сигналов для цифровых устройств.
• Создание периодических импульсов для управления устройствами с импульсным питанием (например, двигатели или светодиоды).
• Использование в качестве генераторов частот для радиочастотных и аудио приложений.
• Применение в качестве сигнальных источников в тестовых устройствах, например, генераторов сигналов для испытания других систем.

Регулировка мультивибратора

Методы изменения частоты, скважности и периода:

1. Частота (или период): Основной параметр, который регулирует частоту генерации импульсов, — это значение резисторов и конденсаторов в схеме. В мультивибраторах на транзисторах или операционных усилителях частота определяется зарядом и разрядом конденсаторов через резисторы.
   • В астабильных изменение резисторов и конденсаторов приводит к изменению времени заряда и разряда, что изменяет частоту импульсов.
   • В схемах на NE555 частота регулируется внешними резисторами и конденсатором, подключенными к соответствующим выводам.
2. Скважность: Скважность (отношение времени «включенного» состояния импульса к полному периоду) также может быть изменена путем регулировки значений резисторов и конденсаторов. В несимметричных скважность может быть более выраженной, так как время работы транзистора или операционного усилителя в «включенном» и «выключенном» состояниях будет разным.
   • В мультивибраторах на операционных усилителях скважность также регулируется внешними компонентами, позволяя точно настроить длительность каждого импульса.
3. Период (время работы импульса): Период работы зависит от времени зарядки и разрядки конденсаторов. Для ждущих время задержки можно варьировать с помощью внешних резисторов и конденсаторов, создавая необходимую задержку перед активацией сигнала.

Как регулируются параметры:

1. На транзисторах: В таких схемах параметры регулируются с помощью изменения значений резисторов и конденсаторов, подключенных к базе и коллектору транзисторов. Важно отметить, что изменение этих значений влияет на скорость зарядки/разрядки конденсатора, что, в свою очередь, регулирует частоту и скважность импульсов.
2. На операционных усилителях: В схемах с операционным усилителем изменение внешних компонентов (резисторов и конденсаторов) позволяет настроить частоту генерации импульсов и регулирует длительность выходных сигналов. Эти схемы позволяют достичь высокой стабильности работы, особенно при изменении значений внешних компонентов, что делает такие устройства подходящими для использования в точных измерениях и автоматических системах.

Таким образом, регулировка мультивибраторов, будь то на транзисторах или операционных усилителях, осуществляется за счет точного подбора значений компонентов, что позволяет получать необходимую частоту, скважность и длительность импульсов для различных применений.

Преимущества и недостатки

Преимущества

1. Простота конструкции: они обладают относительно простой схемой, что делает их доступными для реализации и использования в различных устройствах. В большинстве случаев они включают лишь несколько активных элементов (транзисторы, резисторы, конденсаторы и т.д.), что снижает их стоимость и сложность. Это позволяет использовать мультивибраторы как в простых, так и в более сложных электронных системах.

2. Универсальность и широкая область применения: нашли применение в различных областях, от генерации импульсов до тайминговых схем и синхронизации цифровых устройств. Это универсальные компоненты, которые могут быть использованы в самых разных типах схем. Их можно применять в аудио- и видеотехнике, автомобилях, вычислительной технике, а также в бытовой электронике.

3. Легкость настройки: В зависимости от нужд, параметры, такие как частота, период и скважность, можно легко регулировать. Например, можно изменять значения резисторов и конденсаторов, чтобы получить требуемые характеристики сигнала. Это делает их удобными для использования в разнообразных проектах, где требуются точные импульсные сигналы.

Недостатки

1. Ограничения по мощности и частоте: имеют ограничения по мощности и частоте, особенно при использовании на транзисторах и операционных усилителях. Для высокочастотных сигналов и больших мощностей требуется более сложное оборудование, а стандартные мультивибраторы могут быть неэффективными. Эти ограничения делают их не всегда подходящими для работы в высокоскоростных или мощных устройствах.

2. Сложности при работе с высокими напряжениями: Когда мультивибраторы используются для работы с высокими напряжениями, возникают дополнительные сложности, такие как тепловые потери, устойчивость компонентов и необходимость в более надежной изоляции. В таких случаях необходима особая внимательность при выборе материалов и компонентов, чтобы избежать перегрева или повреждения схем.

Таблица с различными типами и их особенностями:

Тип	Особенности	Основные применения	Примечания
Симметричный	— Генерирует два одинаковых импульса с одинаковыми длительностями.	— Генерация синхронизированных сигналов.	— Часто используется в синхронизации и в импульсных системах.
Несимметричный	— Генерирует два импульса разной длительности.	— Применяется для генерации импульсов с разной длительностью.	— Используется для создания импульсов с переменной частотой.
Ждущий	— Один из импульсов можно задержать на определенное время, что позволяет управлять его длительностью.	— В системах с таймерами и задержками.	— Задержка между импульсами может быть регулируемой.
Простейший	— Использует минимальное количество компонентов для создания импульсного сигнала.	— Используется в простых схемах генерации импульсов.	— Легкость в реализации и настройке.
Автоколебательный	— Основан на положительной обратной связи, может работать на одном транзисторе или логических элементах.	— В качестве генератора частоты в простых схемах.	— Генерирует осциллирующие сигналы без внешнего источника импульса.
Мультивибратор на транзисторах	— Основан на работе транзисторов в различных конфигурациях.	— Применяется в простых генераторах и схемах синхронизации.	— Требует нескольких элементов для стабильной работы.
Мультивибратор на операционном усилителе	— Использует ОУ для создания более стабильных импульсов.	— Применяется в аналоговых схемах, где требуется высокая точность.	— Требуется питание для ОУ.
Мультивибратор на NE555	— Основан на популярной микросхеме NE555. Подходит для создания регулируемых импульсных сигналов.	— В качестве таймеров, генераторов частоты и импульсов.	— Простой в использовании и настройке.
Мультивибратор на логических элементах	— Использует логические элементы (например, И- или ИЛИ-гейты) для формирования импульсных сигналов.	— В цифровых схемах и логических устройствах.	— Используется в системах, где необходимы логические операции.
Биполярный	— Включает в себя транзисторы и работает на принципах биполярной технологии.	— Применяется в аудио-, видеосистемах, а также в радиотехнике.	— Может быть использован для генерации высокоскоростных импульсов.
Мультивибратор на микросхемах	— Использует специализированные интегральные схемы для упрощения реализации.	— Широко применяется в цифровых системах.	— Идеален для сложных задач в компактных устройствах.

Сборка своими руками

Теперь буду подробно рассказывать как сделать конструкцию, которая является первой схемой чуть ли не каждого второго радиолюбителя. Как мы знаем, мультивибратором называют электронные устройства, генерирующие электрические колебания, близкие по форме к прямоугольной, что и отражено в его названии: «мульти — много», «вибро — колебание». Другими словами, это — генератор прямоугольных импульсов релаксационного типа с резистивно — емкостными положительными обратными связями, использующий замкнутый в кольцо положительной обратной связи двухкакасдный усилитель. При работе в режиме автоколебаний вырабатываются периодически повторяющиеся импульсы прямоугольной формы. Частота генерируемых импульсов определяется параметрами времязадающей цепи, свойствами схемы и режимом ее питания. На частоту автоколебаний оказывает также влияние подключаемая нагрузка. Обычно мультивибратор применяется в качестве генератора импульсов относительно большой длительности, которые затем используются для формирования импульсов необходимой длительности и амплитуды.

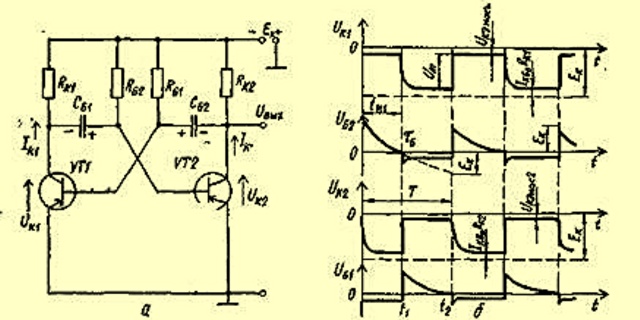

Схематически он состоит из двух усилительных каскадов с общим эмиттером, выходное напряжение каждого из которых подается на вход другого. При подсоединении схемы к источнику питания Ек оба транзистора пропускают коллекторные точки — их рабочие точки находятся в активной области, поскольку на базы через резисторы RБ1 и RБ2 подается отрицательное смещение. Однако такое состояние схемы неустойчивое. Из-за наличия в схеме положительной обратной связи выполняется условие Ку>1 и двухкаскадный усилитель самовозбуждается. Начинается процесс регенерации — быстрое увеличение тока одного транзистора и уменьшение тока другого транзистора. Пусть в результате любого случайного изменения напряжений на базах или коллекторах несколько увеличится ток IK1 транзистора VT1. При этом увеличится падение напряжения на резисторе RK1 и коллектор транзистора VT1 получит приращение положительного потенциала.

Поскольку напряжение на конденсаторе СБ1 не может мгновенно измениться, это приращение прикладывается к базе транзистора VT2, подзапирая его. Коллекторный ток IK2 при этом уменьшается, напряжение на коллекторе транзистора VT2 становится более отрицательным и, передаваясь через конденсатор СБ2 на базу транзистора VT1, еще больше открывает его, увеличивая ток IK1. Этот процесс протекает лавинообразно и заканчивается тем, что транзистор VT1 входит в режим насыщения, а транзистор VT2 — в режим отсечки. Схема переходит в одно из своих временно устойчивых состояний равновесия. При этом открытое состояние транзистора VT1 обеспечивается смещением от источника питания Ек через резистор RБ1, а запертое состояние транзистора VT2 — положительным напряжением на конденсаторе СБ1 (Ucm = UБ2 > 0), который через открытый транзистор VT1 включен в промежуток база — эмиттер транзистора VT2.

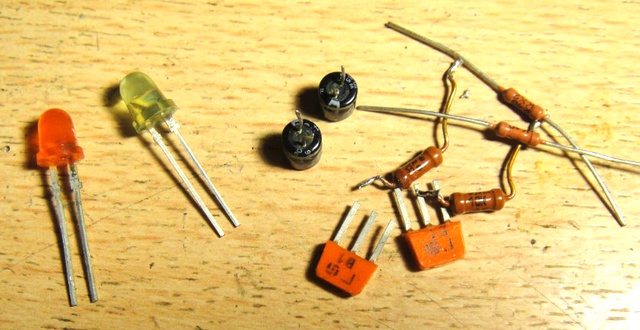

Для сооружения радиосхемы из радиокомпонентов понадобятся:

1. Два транзистора типа КТ315.
2. Два электролитических конденсатора на 16в, 10-200микрофарад (Чем меньше емкость, тем чаще моргание).
3. 4 резистора номиналом: 100-500 ом 2 штуки (если вы ставите 100 ом, то схема будет работать даже от 2.5в), 10 ком 2 штуки. Все резисторы мощностью в 0.125 ватт.
4. Два не ярких светодиода (Любого цвета, кроме белого).

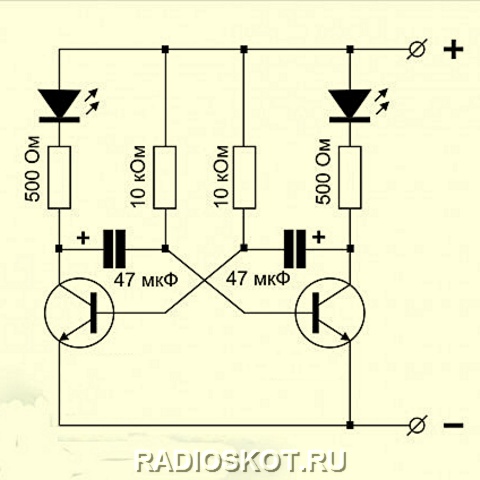

Электрическая схема мультивибратора:

Печатная плата формата Lay6 в архиве. Приступим к изготовлению. Сама печатная плата имеет такой вид:

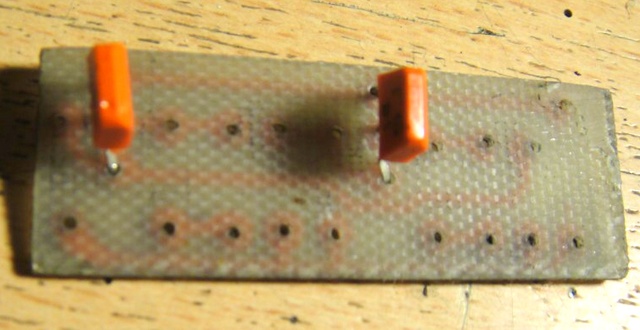

Припаиваем два транзистора, не перепутайте коллектор и базу на транзисторе — это частая ошибка.

Паяем конденсаторы 10-200 Микрофарад. Обратите внимание, что конденсаторы на 10 вольт крайне нежелательны для использование в этой схеме, если вы будете подавать питание 12 вольт. Помните, что у электролитических конденсаторов существует полярность!

Идем дальше. Паяем резисторы номиналом в 100-500 ом (500 ом использовать крайне не желательно, если у вас нету блока питания на 12вольт).

Остается припаять светодиоды, и входные провода. Фото готового устройства выглядит примерно так:

И чтобы вам всё стало наглядно понятно, видеоролик работы:

На практике, мультивибраторы применяют в качестве генераторов импульсов, делителей частоты, формирователей импульсов, бесконтактных переключателей и так далее, в электронных игрушках, устройствах автоматики, вычислительной и измерительной техники, в реле времени и задающих устройствах.
