Вероятно, сейчас мультивибратор занимает в радиолюбительской практике то же самое место, которое раньше занимал детекторный радиоприемник – самая первая схема для сборки, не считая подключения лампочки или светодиода к батарейке. Классическая схема мультивибратора на двух транзисторах широко известна [1]. Кроме этого можно реализовать данное устройство на широко распространенной микросхеме К155ЛА3, которая представляет собой четыре двухвходовых логических элемента И-НЕ [2-3]. В плане значимости для отечественного радиолюбительского сообщества данный радиоэлемент вероятно уступит только транзисторам КТ315 и МП42 [4]. Микросхема К155ЛА3 основана на транзисторно-транзисторной логике (ТТЛ) [5-6]. Работа с данной микросхемой может стать началом практического знакомства с цифровой электроникой.
Условное графическое обозначение микросхемы
Таблица истинности двухвходового логического элемента И-НЕ
|
X1 |
X2 |
Y |
|
0 |
0 |
1 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
0 |
где X1, X2 — входы элемента, Y – выход.

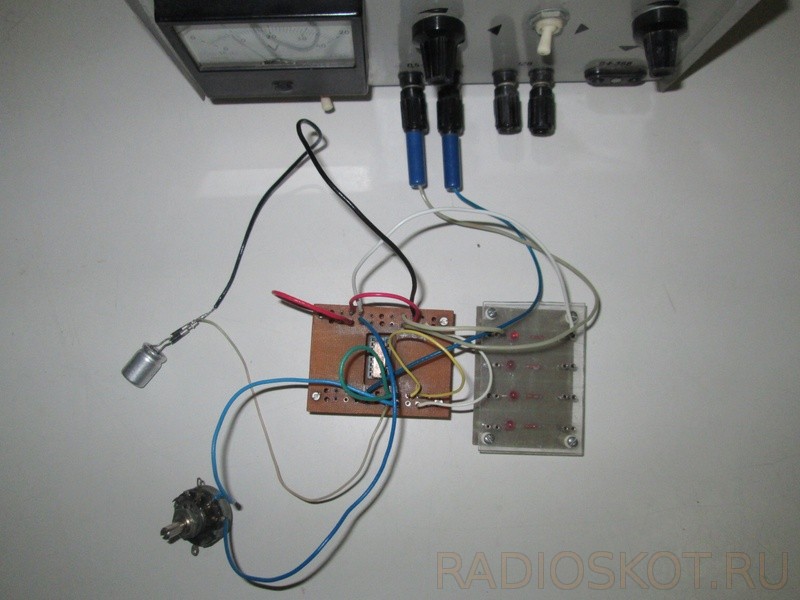

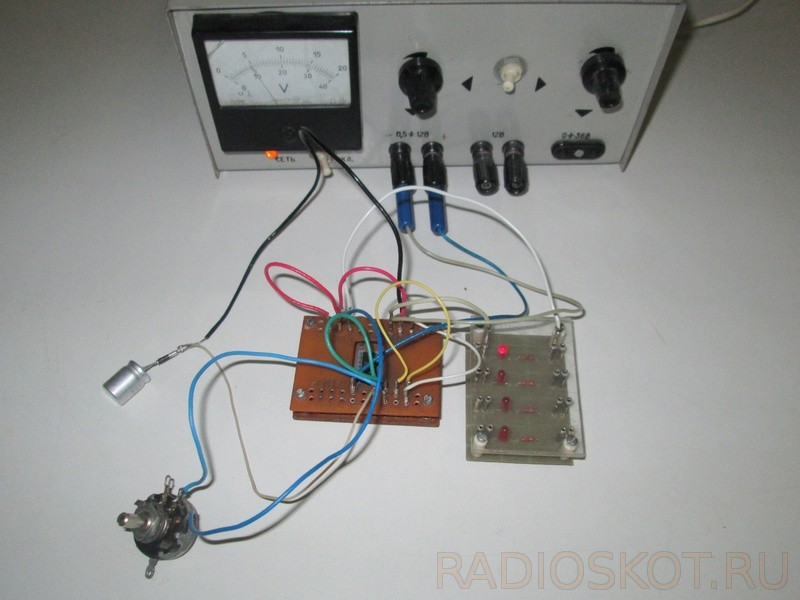

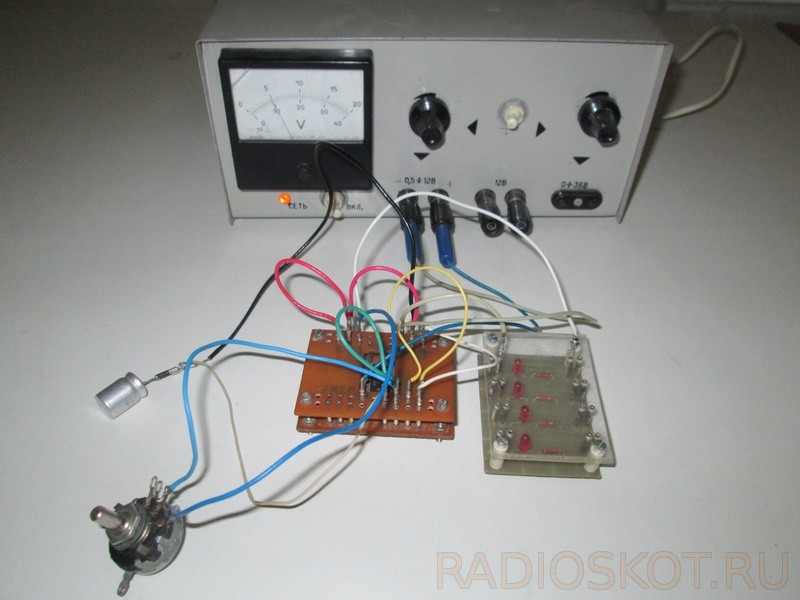

Для сборки демонстрационного мультивибратора использовались самодельные модули для изучения микросхем [7]. Следует иметь в виду, что питание подается на 14 выход микросхемы, общий провод 7. Питание осуществляется от стабилизированного источника питания напряжением 5В.
Схема мультивибратора
Схема мультивибратора очень проста, кроме микросхемы D1 К155ЛА3, в нее входит светодиод VD1 АЛ307Б с токограничительным резистором R2 сопротивлением 220 Ом.
Время задающая цепь построена на переменном резисторе R1 сопротивлением 6,8 кОм и электролитическом конденсаторе C1 емкостью 200 мкФ типа К50-6. Тип переменного резистора и электролитического конденсатора значения не имеет. Рабочее напряжения конденсатора 16 В и выше.
Параметры R1 и C1 даны приблизительно, так чтобы в итоге получить колебания с периодом порядка 1 с. Данная схема позволяет увидеть, как меняется период колебаний при изменении параметров элементов во времязадающей цепочке.
