Данный набор позволяет изучить логику работы основных типов логических элементов. Набор размещается в укладке представляющей собой черный пластиковый ящик размером 200 х 170 х 100 мм
В укладке располагается четыре модуля стандартного размера 155 х 95 х 30 мм. Кроме этого там должны быть соединительные провода, но в экземпляре, с которым имел дело автор, они отсутствовали, но, сохранилось руководство по эксплуатации.
Логический элемент И

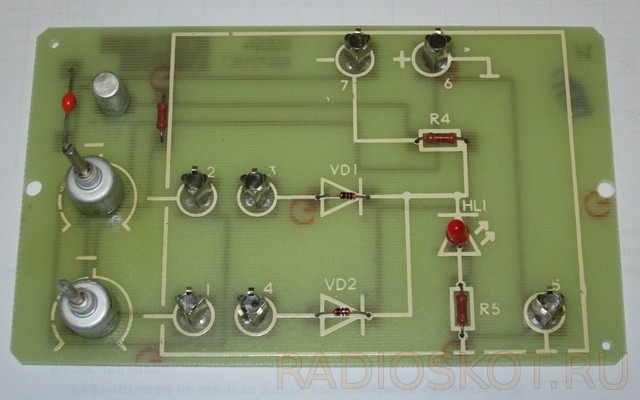

Первый модуль это логический элемент И, на его выходе сигнал появляется только при условии того, что сигнал приходит на оба его информационных входа.
Стандартный модуль представляет собой печатную плату, которая сверху закрыта прозрачной пластиковой крышкой, укрепленной на двух винтах.

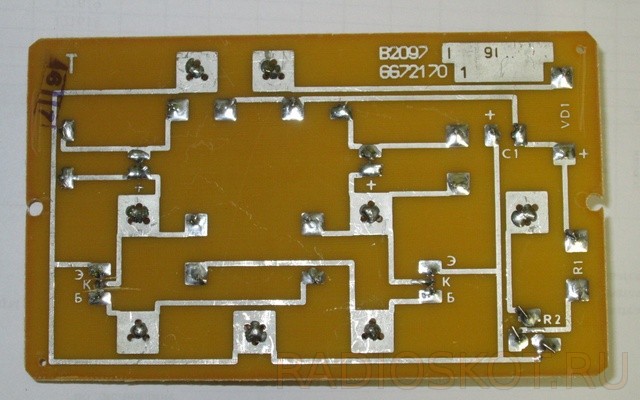

Модуль легко разбирается, что позволяет подробно рассмотреть печатную плату устройства. С тыльной стороны печатные проводники закрыты непрозрачной пластиковой крышкой.
Логический элемент ИЛИ
Практически аналогично устроен логический элемент ИЛИ, на его выходе сигнал появляется при условии прихода сигнала на любой из его информационных входов.
Логический элемент НЕ
Логический элемент НЕ. Сигналы на входе и выходе этого элемента всегда имеют противоположные значения.
Триггер
Триггер – логическое устройство с двумя устойчивыми состояниями, используется как основа для всевозможных устройств требующих хранения информации.
В целом данный набор по цифровой электроники аналогичен комплекту «Электронный усилитель». Разумеется, представленный в наборе вариант реализации логических элементов далеко не является единственным. По сути, здесь логические элементы реализованы, так как это делалось в 60-е годы XX века. В данном случае важно то, что при работе с данным набором можно непосредственно изучить простейший схемотехнический пример лежащий в самой основе цифровой полупроводниковой электроники. Таким образом, отдельный логический элемент перестает быть «черным ящиком», который работает на чистой магии. Хорошо видимая и одновременно защищенная электрическая схема, это как раз то, что нужно для изучения основ электроники. Автор обзора — Denev.
