Привет всем радиолюбителям. Продолжаю цикл обзоров программ, связанных с эмуляцией электронных схем и их построением на компьютере. Сегодня поговорим о весьма интересной и занимательной программе, полезной для начинающих радиолюбителей — «Начала Электроники».
Начала Электроники — программа электронный конструктор
Познакомился с ней тогда же, когда и с протеусом. Она интуитивно более понятная. Итак, приступим! Установив программу, открываем её, все запускается с пол-пинка. После запуска видим справа строчку с деталями, а вверху слева программную панель. Программная панель имеет несколько ячеек, все они подписаны, надо только навести курсор на любую из них! Давайте попробуем в программе «Начала Электроники» построить простейшую схему на макетной плате.
1) Схема состоит из лампочки, батарейки и выключателя.
2) Собираем всё в воедино.

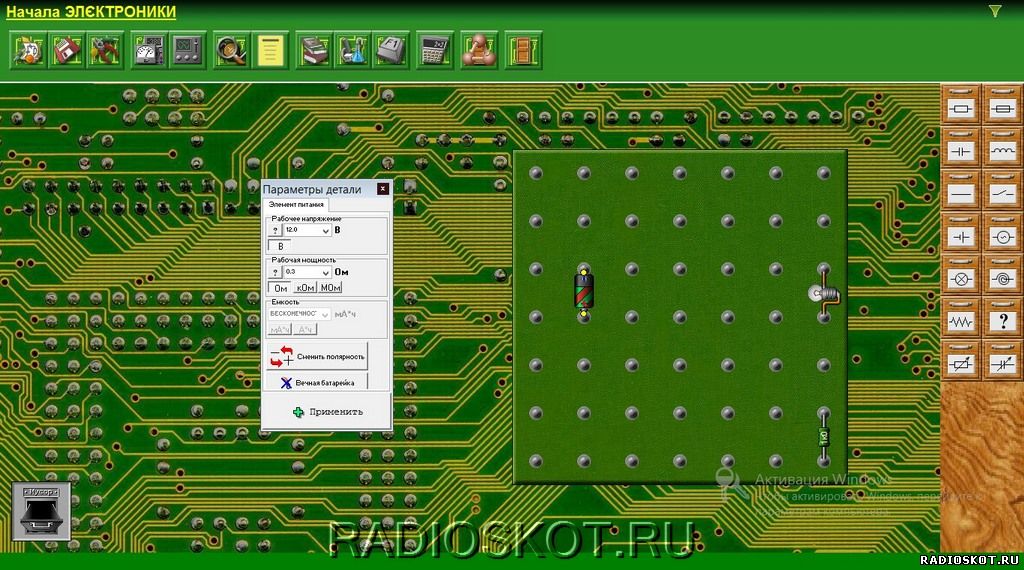

3) Щёлкаем 2 раза курсором по батарейке, появиться окошко с параметрами. Зададим рабочее напряжение 12 вольт.

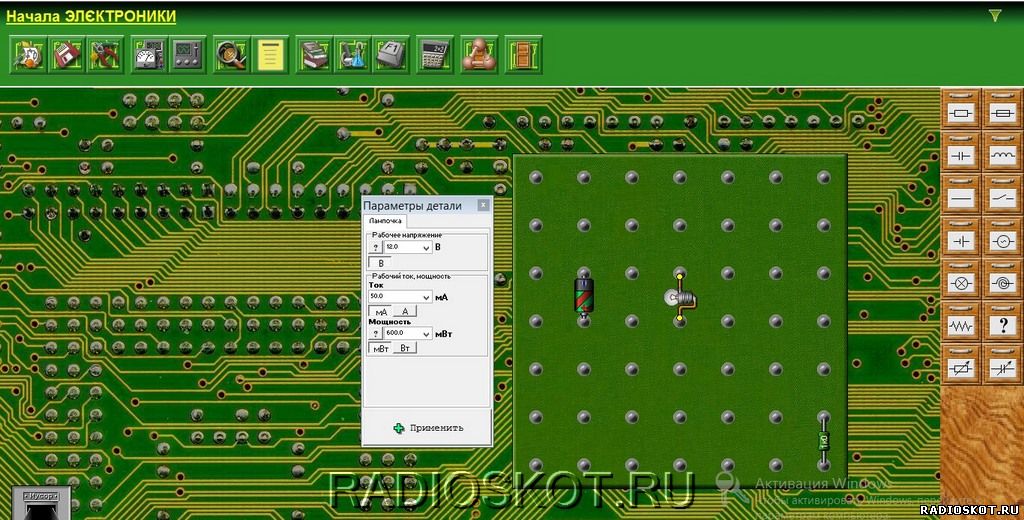

4) Щёлкаем по лампочке, выставляем параметры лампочки, например, у стандартной лампочки ток потребления 50 мА, напряжение 12 вольт.

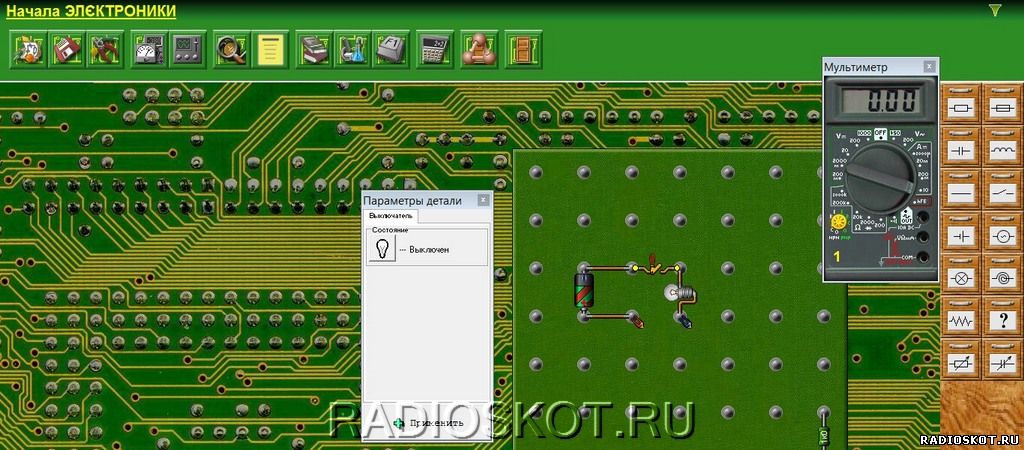

5) Для наглядности включим в разрыв одного из питающих проводов тестер.
6) Включаем питание, предварительно выставив на тестере измерение постоянного тока на предел 10 А.

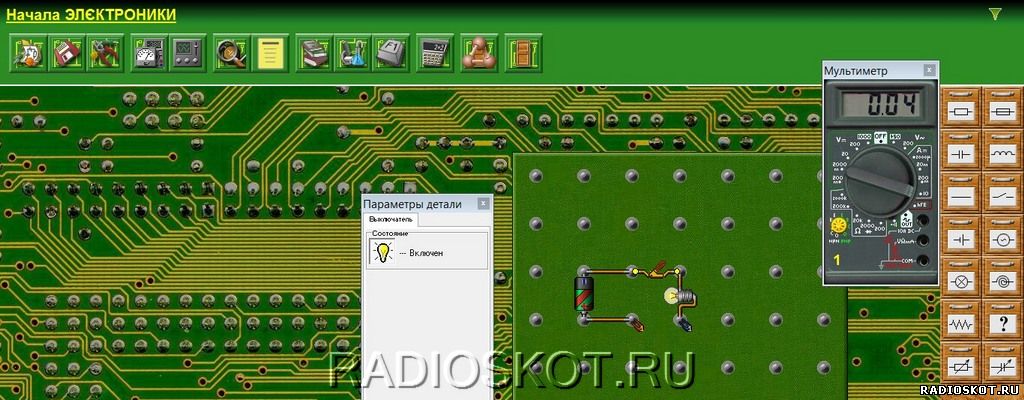

7) Лампочка засветилась.
8) Теперь промоделируем поведение лампочки при сетевом напряжении питания 220В.
9) Уберём батарейку, вместо нее поставим генератор и зададим напряжение 220В.
10) Параметры самой лампочки менять не будем.
11) Оставим тестер, насколько понял, здесь он будет мерить переменный ток без переключения режима.
12) Включаем выключатель — бах, лампочка перегорела! Именно это происходит при подключении лампочек, которые не разщитаны на сетевое напряжение, к розетке. Потому будьте внимательны, и не играйтесь с этим.
13) Теперь соберем схему с генератора на 220 вольт, катушки индуктивности и лампочки, но измени теперь напряжение на ней на 220 вольт.
14) Промоделируем сначала на малой индуктивности в 1 Гн, по мере роста индуктивности лампочка будет светиться всё меньше — это потому, что в цепи есть индуктивное сопротивление, которое намного больше активного (активное — резистор, сопротивление проводов… дальше вникать не будем).
15) В этой программе также есть готовые примеры лабораторных робот, поэтому в старших классах её очень часто используют.
16) Посмотрим пример лабораторной роботы о поперечном сечении проводника, и его удельном сопротивлении.
17) Изучив теорию, переходим к практике построения и измерениям.
18) Сняв параметры, записываем куда надо.
На этом пока всё, с вами был Колонщик.
