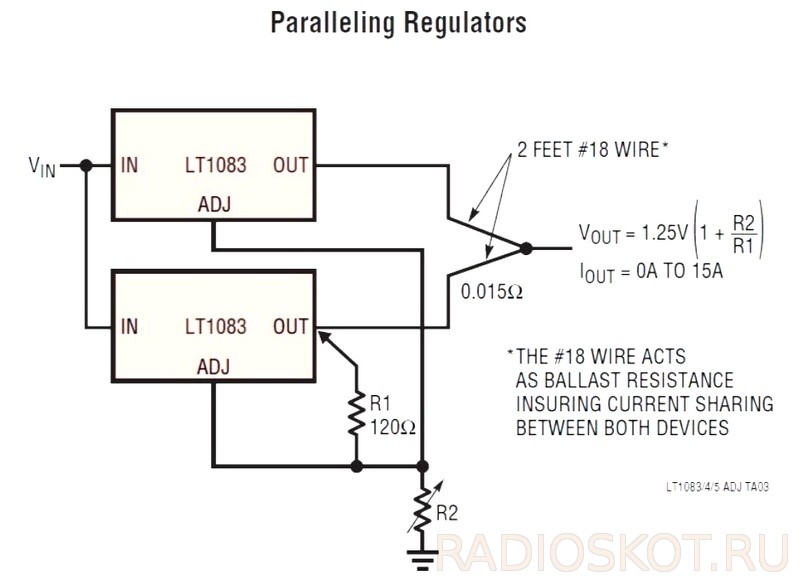

Бывает так, что нужно получить стабильное напряжение в несколько ампер (в данном случае потребовалось 12 В 10 А), но сильно усложнять схему или покупать DC-DC инверторы не имеется возможности, особенно если в запасах лежит например несколько LT1085, у которых токоэффективность до 3 А. Можно ли параллельно подключать стабилизаторы напряжения, микросхемы типа LM317 и аналогичные? Оказывается такая возможность есть, судя по примечанию из даташита:

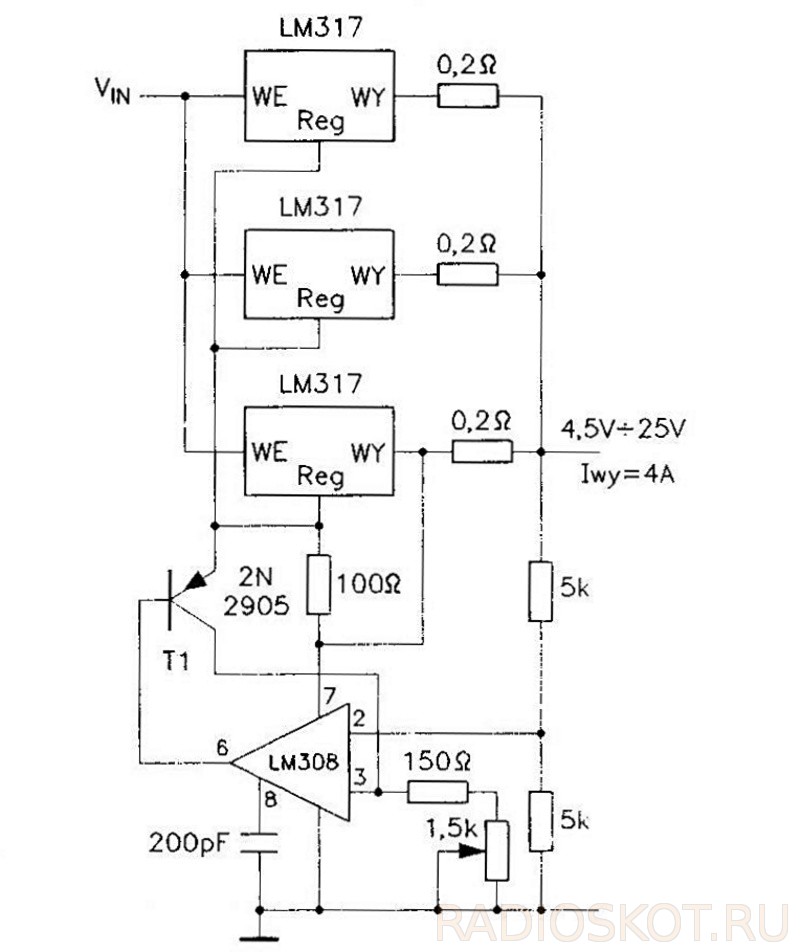

При использовании 2-х LT1085, БП выдаст до 6 А. Аналогично можно использовать 3 LT1085 с током уже до 9 А. Далее неплохой вариант с LM317 и LM308.

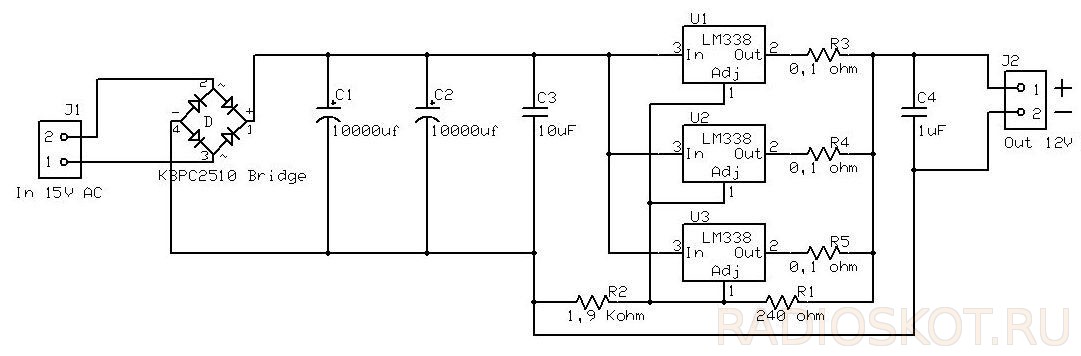

Как вариант, есть возможность использования LM338K (T), рассчитанных на ток 5 А. Это точно регулируемые стабилизаторы. Можно установить желаемое напряжение, подобрав номинал резистора вместо потенциометра. Вот пример объединения в схеме трех LM338.
Единственная проблема в этой схеме — заводской разброс опорного напряжения в стабилизаторах, например, если у одного 1,25 В, а у другого 1,26 В, первый не начнет работать, пока напряжение на другом не упадет под нагрузкой до того уровня. А в случае, если один стабилизатор может уже войти в ограничение по току, следующий только начинает работать.
Резисторы нужно использовать для выравнивания токов даже несмотря на небольшую разницу напряжений, есть как раз такое схемное решение, что у каждого стабилизатора свой потенциометр с очень маленьким диапазоном регулировки, который позволяет регулировать напряжение.
Перед подключением стабилизаторов стоит только выровнять напряжения, как показано на схеме, дополнительные потенциометры позволяют корректировать Vout ± 25 мВ.
На выходе стабилизаторов также ставим резисторы, чтобы комплект сборки работал стабильно. Устанавливаем выходное напряжение, например 12 В — это без нагрузки, но если схема нагружена например током 7 А, на резисторах будет определенное падение напряжения.
Заметьте что LT1085, как и другие микросхемы этой категории, имеет ограничения по току и температуре. Также нет смысла слишком полагаться на тепловую защиту, потому что это аварийная защита, и если ее использовать часто, она довольно быстро выйдет из строя. Но с хорошим охлаждением работать будет. При этом лучше разместить все стабилизаторы на одном большом радиаторе (электрически изолировав шайбами), чем на трех отдельных, меньших размеров.
И помните, что цепь прочна настолько, насколько ее самое слабое звено, то есть комбинация источников питания с разными максимальными токами приведет к тому, что все это будет работать по надёжности как самый слабый из стабилизаторов.

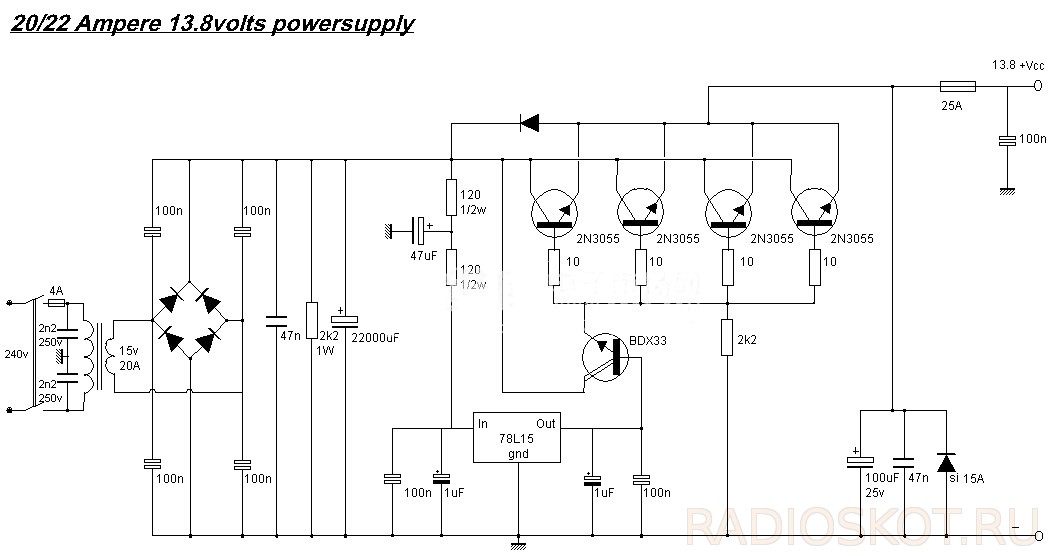

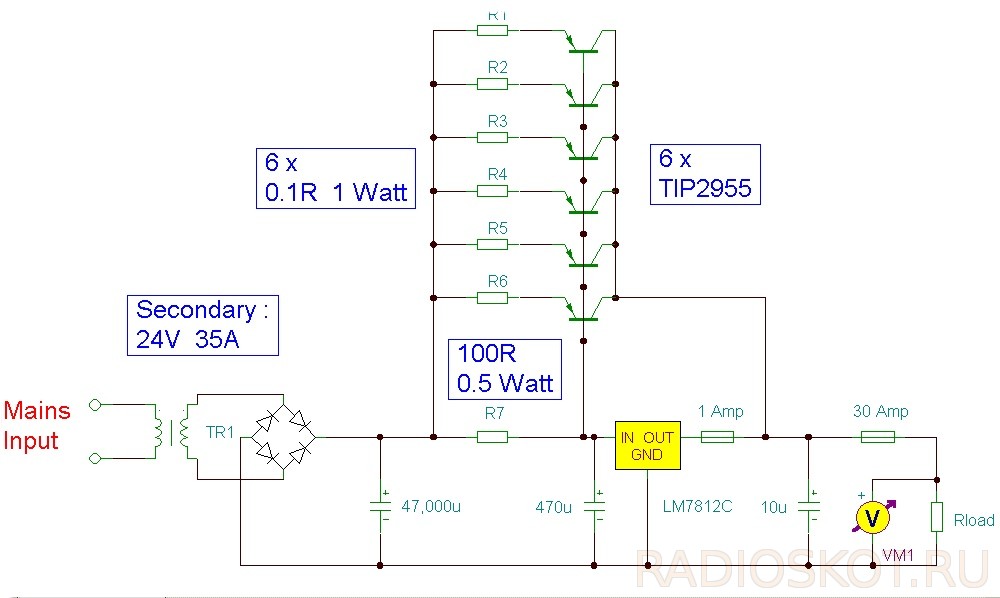

Если с микросхемами не вышло — оказалась только одна из необходимых, можно заменить их обычными мощными транзисторами, как в 2-х схемах с LM78 в основе, позволяющих получить на выходе ток более 20 ампер.
