Сегодня хочу поделиться с вами методикой расчета пассивных темброблоков в программе Tone Stack Calc. Эта программа представляет на выбор несколько вариаций темброблоков: пользователь может менять те или иные элементы и наглядно видеть изменения АЧХ. Таким образом можно сделать регулировку тембров «под себя». Выберем вариант «James», как наиболее распространенный в бытовой радиоаппаратуре:

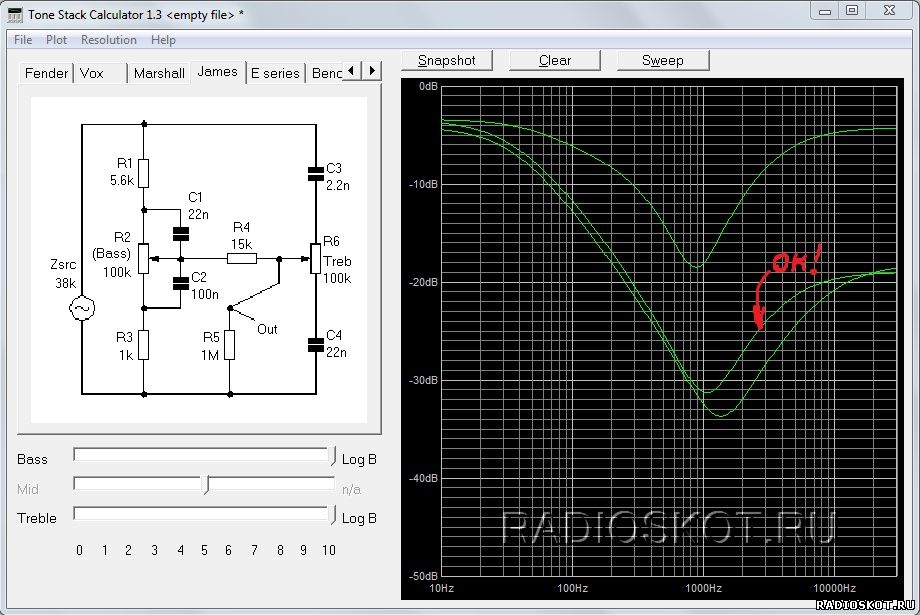

Перемещая ползунки R2 и R6, смотрим изменения происходящие слева. В программе уже есть готовый вариант тембра, однако вам может он не понравиться (мне, например, нет) — видим что мидбас (80-400 Гц) поднимается тоже, а это возможная причина гула, резонанса в помещениях, поэтому для комфортного прослушивания музыки эти частоты не должны сильно усиливаться. Другая причина, почему темброблок может вам не понравиться — отсутствие переменных резисторов нужного номинала. Мне нравится тембр от усилителя Трембита-002-стерео (выпуск 1977 г.) и, предположим, хотел бы его улучшить и модернизировать. Нажмем Snapshot, чтобы визуально видеть изменения:
Такой вариант тембра мне больше по душе, но ослабляет сигнал он гораздо сильнее — не беда — зато подъем мидбаса не столь сильный при полном выкручивании резистора R2. При дальнейшем подборе элементов получается такой вариант — приятный с моей точки зрения для прослушивания:
Частота 1 кГц остается практически не тронутой, но от 2 кГц и частоты выше поднимаются вместе с несущей 18 кГц — увеличилась добротность. Кому то это нравится, но в эквалайзерах, где полос много — стараются делать добротность меньше, чтобы например при поднятии 1 кГц, соседние 500 Гц и 2 кГц испытывали небольшой подъем — иначе толку от такого эквалайзера не будет. В такой схеме для снижения добротности используют дополнительно два резистора и схема приобретает следующий вид:

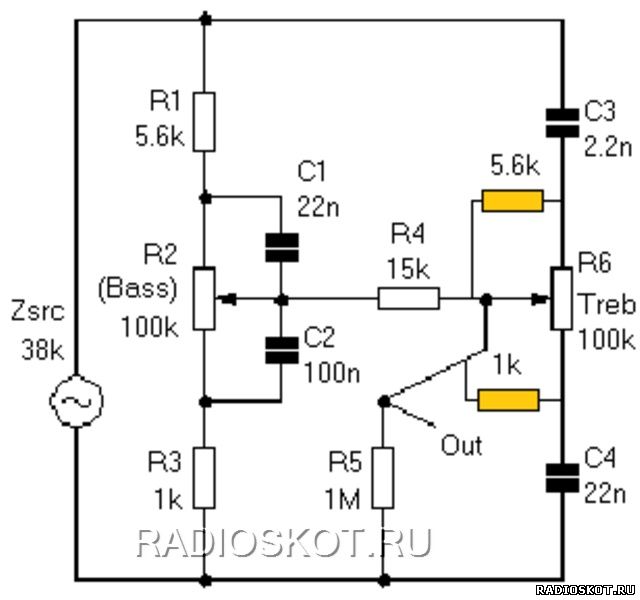

Принципиальная схема пассивного темброблока
Но и это еще не все. После сборки такого темброблока вы ощущаете сильное снижение громкости — да это так, пассивные регуляторы сильно снижают усиление. Обычно добавляют еще один усилительный каскад, к примеру на ОУ — что проще, да и параметры становятся сильно зависимыми от операционного усилителя, вы можете в любой момент заменить на другой и быть может будете приятно удивлены. Обычно тембр включают в цепь обратной связи усилительного каскада, как например в предусилителе Шмелева. Я сделал следующим образом:
Конденсаторы любые К73-9, К73-17, МБМ, БМ-2, но не керамические (последние использовать в цепях коррекции ОУ и С6 в обратной связи). В своем варианте, к сожалению, не нашел пленочного конденсатора на 2200p, но на звучании это к счастью не слишком сказалось, успехов! Автор: sheriff.
