Понижающие преобразователи напряжения

Понижающий преобразователь напряжения, также известный как Buck Converter, — это устройство, которое преобразует входное постоянное напряжение (DC) в более низкое постоянное напряжение. Он широко используется в системах питания электронных устройств, обеспечивая стабильное и энергоэффективное питание.

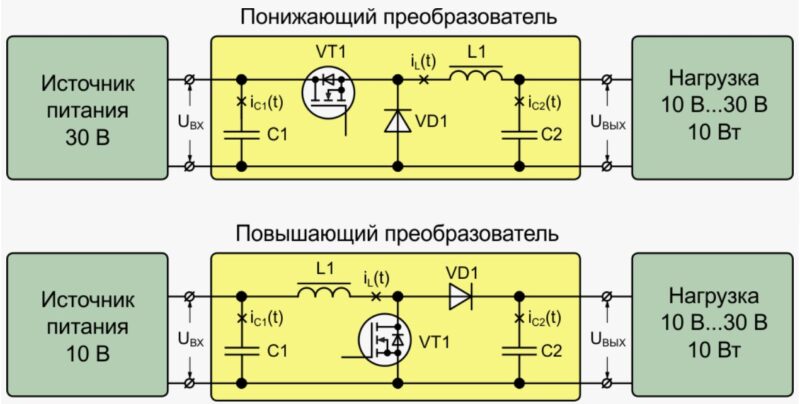

Основные принципы работы

Понижающий преобразователь работает по принципу импульсного преобразования. Это означает, что входное напряжение периодически прерывается с помощью высокочастотного переключателя (транзистора) и затем выравнивается с помощью фильтров. Основные этапы работы включают:

1. Ключевая схема (транзистор): Полупроводниковый переключатель (обычно MOSFET) быстро открывается и закрывается, создавая импульсы напряжения.
2. Дроссель: Катушка индуктивности (дроссель) сглаживает скачки напряжения, накапливая и передавая энергию.
3. Диод или синхронный выпрямитель: Выпрямляет импульсы напряжения, предотвращая обратный ток.
4. Конденсатор: Фильтрует остаточные пульсации напряжения и обеспечивает стабильное выходное напряжение.
5. ШИМ-контроллер: Управляет работой транзистора, регулируя частоту и длительность импульсов для поддержания заданного уровня напряжения.

Основные компоненты схемы

• Входной источник напряжения (Vin): Подключается к преобразователю для подачи питания.
• Ключ (MOSFET, IGBT или биполярный транзистор): Основной элемент, регулирующий поток энергии.
• Индуктивность (дроссель): Хранит энергию в виде магнитного поля.
• Выходной конденсатор: Стабилизирует напряжение на выходе.
• Диод: Обеспечивает ток в дросселе, когда транзистор выключен.

Формулы для расчёта работы

1. Коэффициент преобразования напряжения:

   $$V_{\text{out}}=D\cdot V_{\text{in}}$$где $D$ — коэффициент заполнения импульсов (отношение времени включения транзистора к общему периоду).

2. Ток через индуктивность:

   $$I_L=\frac{V_{\text{in}}-V_{\text{out}}}{L}\cdot D\cdot T$$где $L$ — индуктивность, $T$ — период переключения.

3. Частота переключения:

   $$f_{\text{sw}}=\frac{1}{T}$$где $f_{\text{sw}}$ — частота ШИМ (обычно от 20 кГц до 1 МГц).

Типы понижающих преобразователей

1. Нестабилизированные преобразователи:
   Простые схемы, не регулирующие выходное напряжение. Используются редко.
2. Стабилизированные преобразователи:
   • Используют обратную связь для поддержания заданного напряжения.
   • Основаны на ШИМ или других методах управления.
3. Синхронные преобразователи:
   • Вместо диода используют второй транзистор для повышения КПД.
   • Более эффективны при низких уровнях выходного напряжения.

Преимущества понижающих преобразователей

1. Высокий КПД: До 95% и выше, особенно в синхронных схемах.
2. Компактность: Использование высокочастотной коммутации позволяет уменьшить размеры компонентов (катушек и конденсаторов).
3. Гибкость: Широкий диапазон входных и выходных напряжений.
4. Энергосбережение: Низкие тепловые потери благодаря импульсному режиму работы.

Недостатки понижающих преобразователей

1. Сложность схемы: Требуют точного расчёта и настройки компонентов.
2. Высокочастотные шумы: Импульсная работа может вызывать электромагнитные помехи.
3. Стоимость: В некоторых случаях сложность схемы увеличивает цену устройства.

Примеры применения DC-DC

1. Схемы питания компьютеров: Преобразование напряжения 12 В в 5 В или 3,3 В для процессора, памяти и других компонентов.
2. Мобильные устройства: Зарядные устройства и внутренние преобразователи для аккумуляторов.
3. Автомобильная электроника: Питание датчиков, камер, навигационных систем.
4. Бытовая техника: Управление моторами, светодиодами и микроконтроллерами.

Советы по проектированию понижающего преобразователя

1. Выбор индуктивности: Подбирайте значение индуктора так, чтобы минимизировать пульсации тока.
2. Выбор частоты: Высокая частота уменьшает размеры компонентов, но увеличивает потери на переключении.
3. Экранирование: Для минимизации электромагнитных помех используйте экранированные дроссели и фильтры.
4. Обратная связь: Используйте стабилизированную обратную связь для поддержания точного напряжения.

Понижающие преобразователи напряжения играют ключевую роль в современных электронных устройствах, обеспечивая стабильное питание для компонентов. Они отличаются высокой эффективностью, компактностью и надёжностью, что делает их незаменимыми для применения в системах с широким диапазоном входных напряжений.

Таблица понижающих преобразователей (DC-DC конвертеров)

Примеры популярных схем DC-DC

Если требуется больше конкретных данных или уточнений по выбору преобразователей, можно дополнить таблицу дополнительными параметрами, включая стоимость и специфичные характеристики.

Практика по понижающим преобразователям

Зачастую в радиолюбительской практике возникает необходимость в получении различных стабилизированных напряжений для питания устройств. Наиболее часто для этих целей служат:

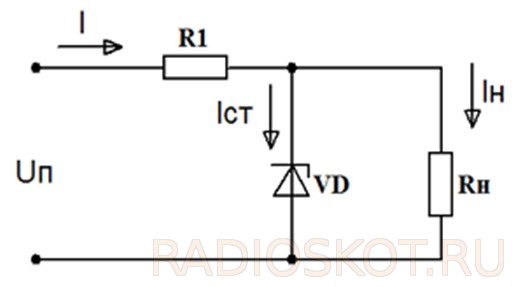

• параметрические стабилизаторы (на основе стабилитрона при малых токах потребления устройства);

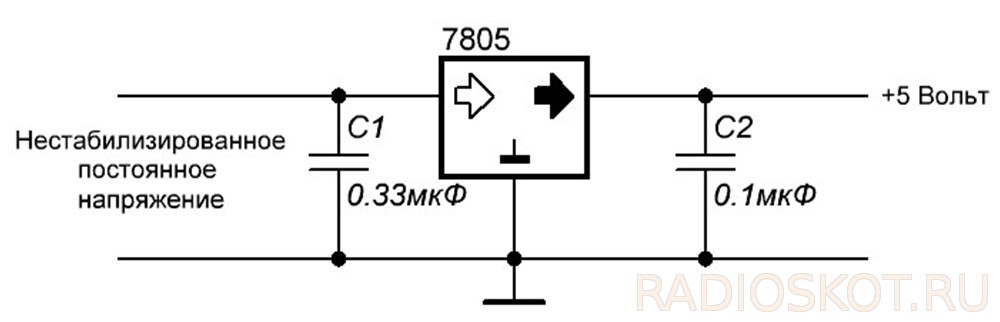

• линейные стабилизаторы на транзисторной основе либо на основе стабилизаторов LM78XX, LM317. Возможности таких стабилизаторов по току ограничены 1,5 Амперами. Кроме того, еще одним фактором ограничивающим спектр применения данных стабилизаторов, является преобразование входного напряжения в выходное с выделением большого количества тепла, то есть если входное напряжение будет 20 Вольт, а применяется стабилизатор с выходным напряжением 9 Вольт, то лишние 11 Вольт будут превращаться в тепло. При этом корпус ИС разогревается до достаточно высоких температур и для его отведения требуются радиатор, термопаста, а при высоких токах нагрузки и принудительное охлаждение вентилятором, для которого так же необходимо питание;

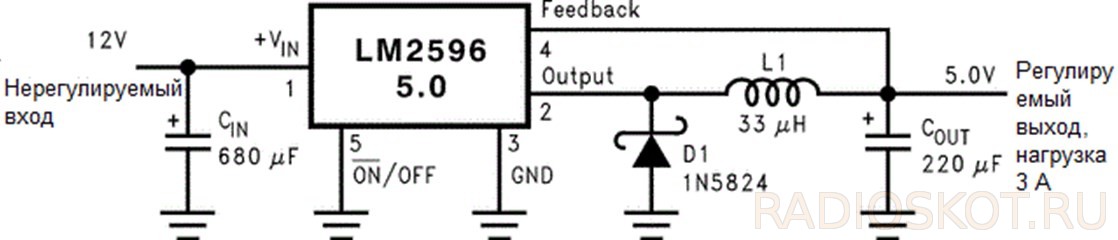

• импульсные стабилизаторы. В данных стабилизаторах осуществляется преобразование постоянного входного напряжения в импульсные колебания с последующей их стабилизацией. Одним из представителей данного сектора стабилизаторов является ИС LM2596. По сути это импульсный преобразователь с большим количеством режимов работы. В силу отсутствия всяких линейных процессов во внутреннем мире ИС, тепловые потери на корпусе минимальны. Подключение микросхемы требует минимального количества навесных элементов в зависимости от требуемых целей. Типовое включение показано на рисунке.

Наиболее удачным решением для радиолюбителей и мастеровых людей представляет исполнение данной микросхемы в регулируемом варианте – LM2596ADJ. Даташит на ИС LM2596 можно посмотреть здесь.

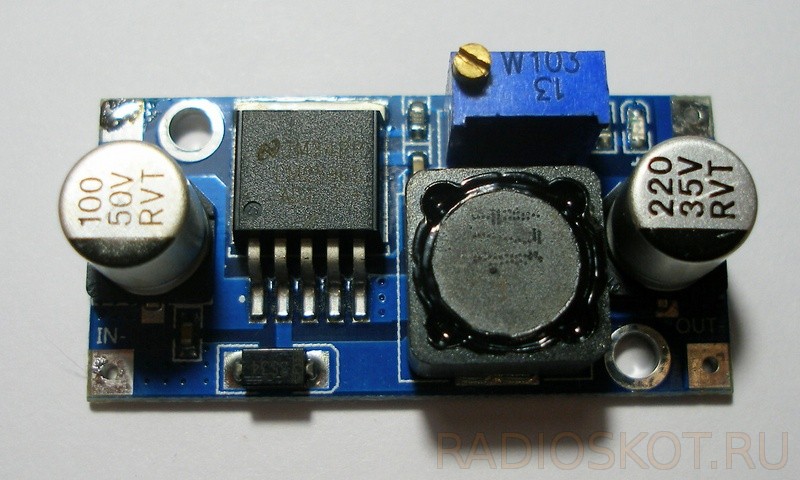

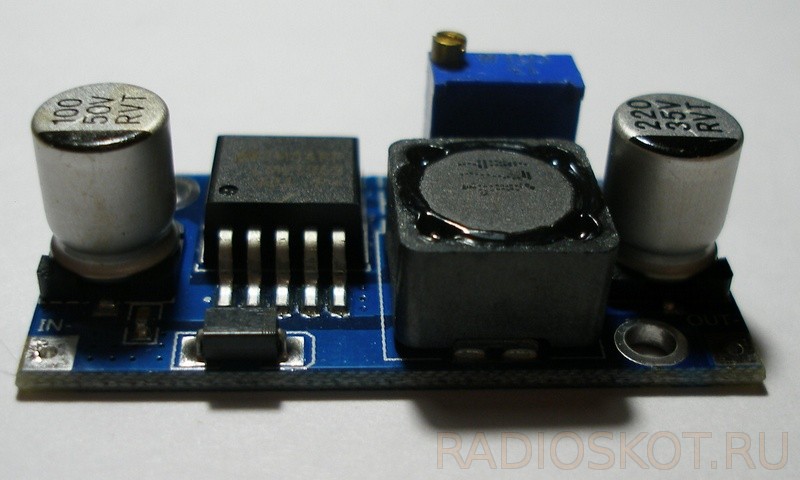

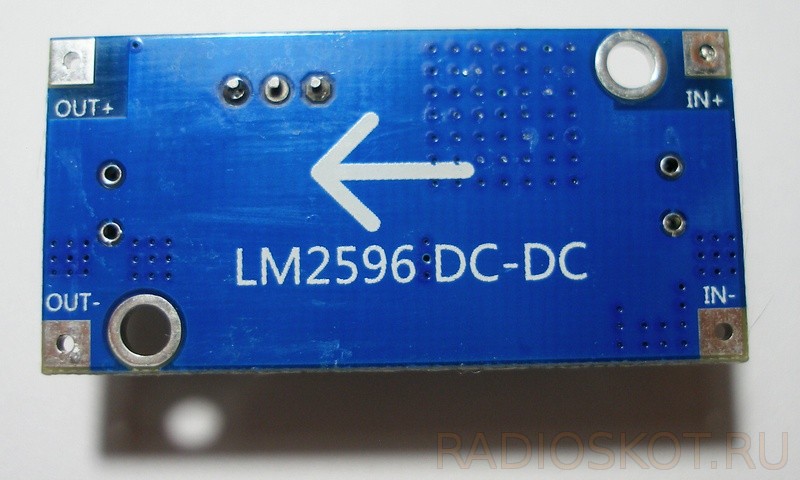

На основе микросхемы китайская народная промышленность выпускает широкий спектр готовых модулей dc-dc преобразователей, как понижающих, так и повышающих. Одним из них является вот такой dc-dc step down модуль.

Изделие обладает следующими характеристиками:

• входное напряжение: 4 В ~ 35 В
• выходное напряжение: 1.23 В ~ 30 В
• выходной ток: 2 А (Номинальный), 3 А (Макс. с радиатором)
• эффективность преобразования: 92%
• выходные пульсации: < 30 мВ
• частота преобразования: 150 кГц
• температурный рабочий диапазон: — 45 ~ + 80 С (Весьма условные показатели)

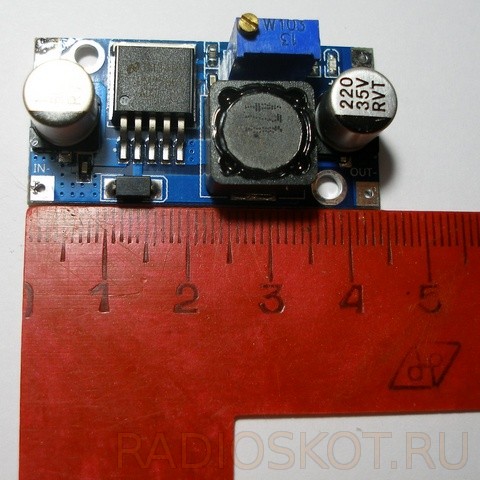

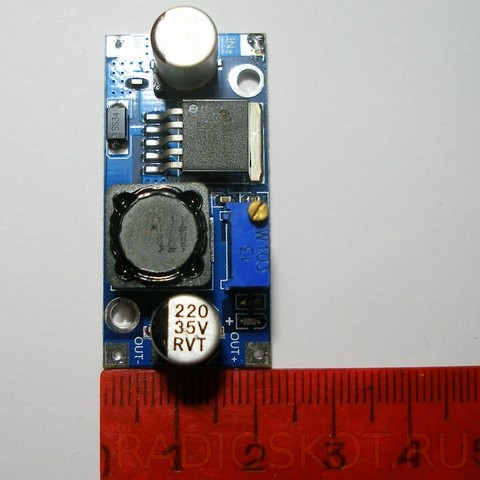

• размер модуля: 43 * 21 * 14 мм.

Единственное, что требуется перед началом эксплуатации — это установить требуемое напряжение на выходе на холостом ходу и проверить его под нагрузкой.

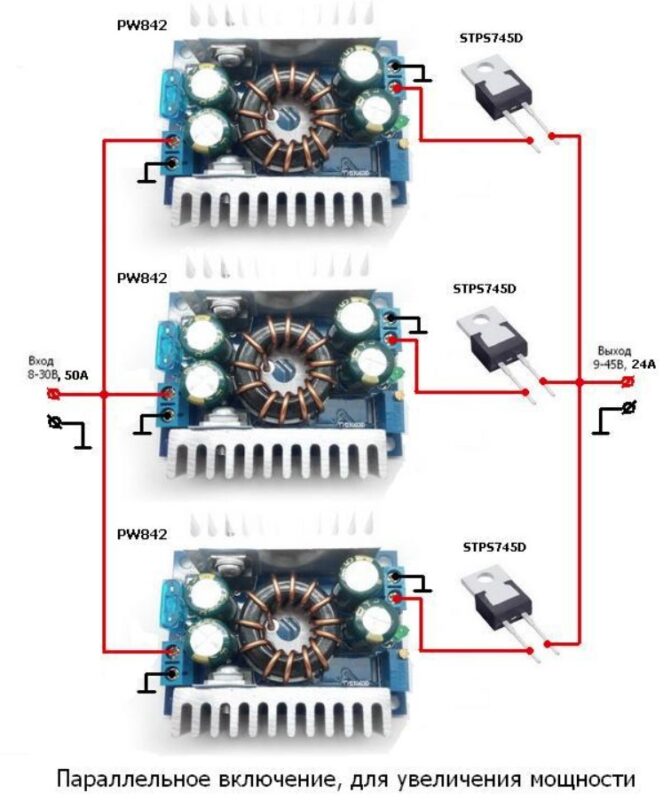

Надо отметить, что входное напряжение должно быть хотя бы на 1,5 В больше выходного. При необходимости, установив на микросхему радиатор и применив принудительное охлаждение, можно добиться величины выходного тока в 4,5 Ампера. Однако такой режим работы является экстремальным и в виду дешевизны модуля лучше использовать несколько их штук с параллельным включением. Так же как и в случае с LM78XX, на основе данных модулей можно строить двуполярные источники питания.

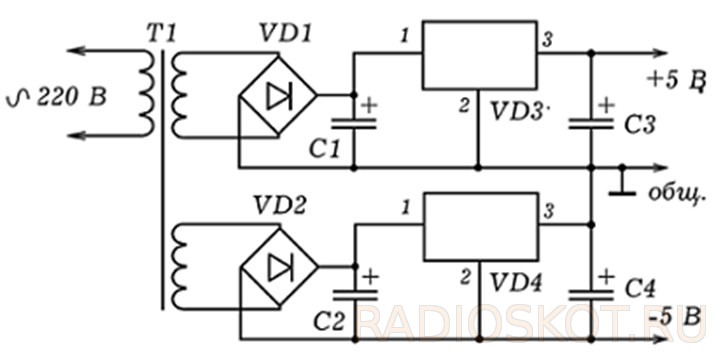

Для этого вместо конденсатора на входе (С1, С2), стабилизаторов LM7805 (и т.д.), конденсаторов на выходе следует установить обозреваемые понижающие модули. Кроме указанных выше характеристик модуль обладает защитами от короткого замыкания и по температуре. При достижении микросхемой температуры в 125 градусов Цельсия работа ИС прекращается и возобновляется только после ее снижения. Таким образом, вывести ИС из строя модуль весьма и весьма сложно.

В своей практике применял данные модули для питания зарядных устройств литиевых аккумуляторов (в связке с контроллером заряда), радиоприемников, mp3-проигрывателей, мощных светодиодов с резистивным ограничением по току. Одним словом, область применения модуля довольно широка.

Для сравнения сначала запитал радиоприемник от стабилизатора на основе LM7809 с сетевым выпрямителем на трансформаторе, потом схему на LM7809 заменил данным модулем. В результате низкочастотный фон в динамике пропал. К сожалению, производитель модулей не установил защитный диод на входе, предотвращающий выход схемы из строя в результате переполюсовки питания, но это можно сделать и самому. Специально для сайта Радиосхемы — Кондратьев Николай, г. Донецк.
