Всем привет! Здесь мы поговорим о том, как сделать самое простое ИК управление (инфракрасное управление). Управлять этой схемой можно даже обычным пультом от телевизора. Предупреждаю сразу, дистанция не велика — примерно 15 сантиметров, но даже такой результат обрадует новичка в работе. При самодельном передатчике дальность величивается в два раза, то есть примерно возрастает еще на 15 сантиметров. Делается блок ДУ просто. К 9-ти вольтовой «кроне» подключаем ИК светодиод через резистор в 100-150 ом, при этом ставим обычную кнопку без фиксации, приклеиваем это к батарейке изолентой, при этом изолента не должна препятствовать инфракрасному излучению ИК светодиода.

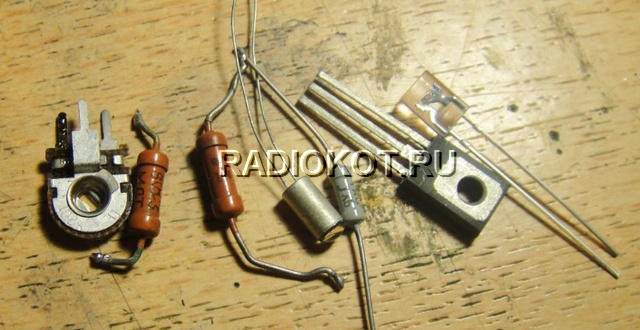

На фото показаны все те элементы, что нам понадобятся для сборки схемы
1. Фотодиод (можно почти любой)
2. Резистор на 1 ком, и на 300-500 ом (Для наглядности на фото выставил резисторы на 300 и 500 ом)
3. Подстроечный резистор на 47 ком.
4. Транзистор КТ972А или аналогичный по току и структуре.
5. Светодиод использовать можно любой низковольтный.

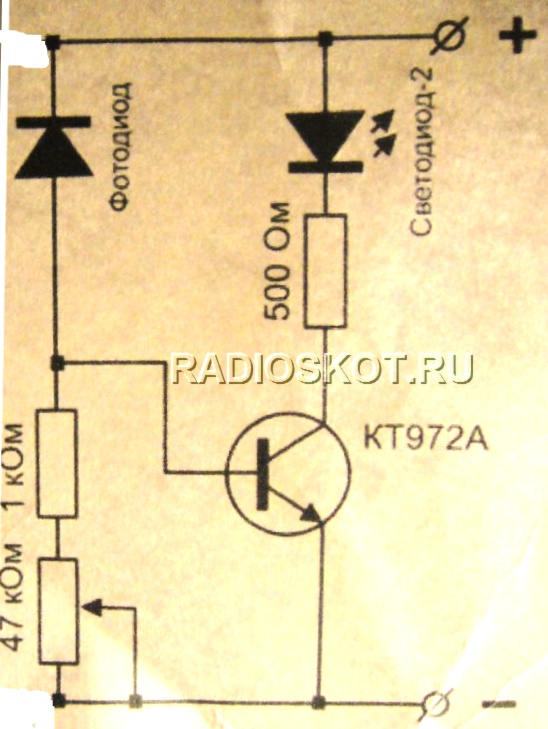

Принципиальная схема приёмника ИК управления на одном транзисторе:

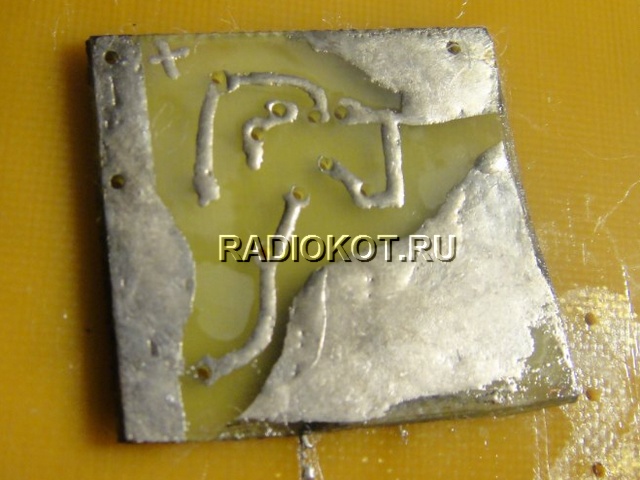

Приступим к изготовлению фотоприемника. Его схема была взята из одного справочника. Сначала рисуем плату перманентным маркером. Но можно сделать это даже навесным монтажем, но желательно делать на текстолите. Моя плата выглядит так:

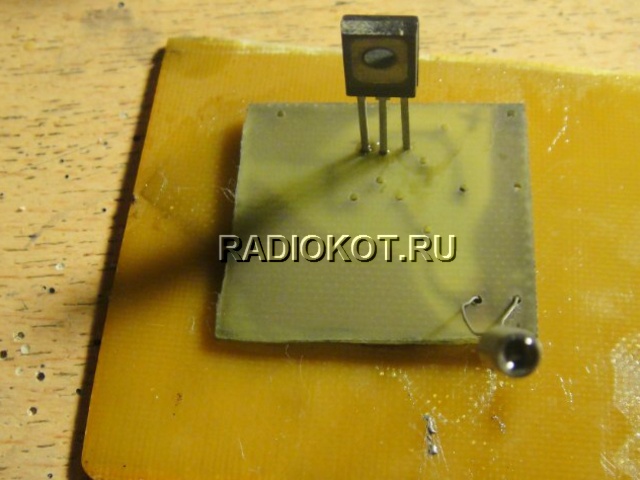

Ну теперь, естественно, приступаем к пайке элементов. Паяем транзистор:

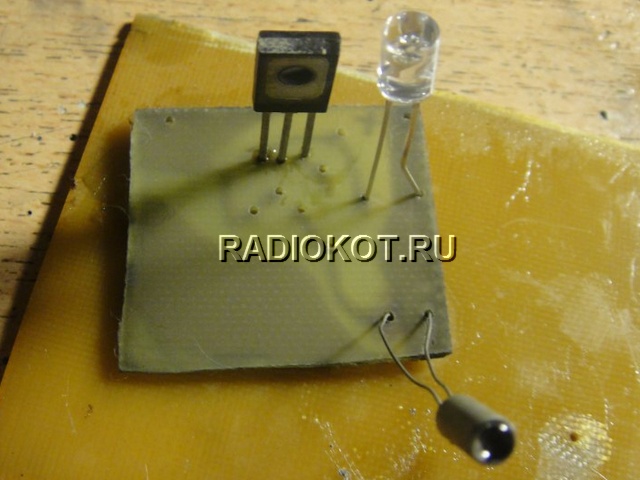

Дальше паяем фотодиод и светодиод, старайтесь не перегревать их — они могут выйти из строя, особенно если имеют короткие выводы:
Припаиваем резистор в 1 кОм (Килоом) и построечный резистор.
И наконец паяем последний элемент — это резистор на 300 — 500 Ом, я поставил 300 Ом. Разместил его с обратной стороны печатной платы, т.к он мне не позволил припять его с лицевой стороны, из-за своих мутационных лап =)
Все это дело чистим зубной щеткой и спиртом, дабы смыть остатки канифоли. Если всё собрано без ощибок и фотодиод исправный — заработает сразу. Видео работы данной конструкции можно посмотреть ниже:
На видеоролике дистанция маленькая, так как надо было смотреть одновремено и в камеру, и на пульт. Поэтому не смог сфокусировать направления пульта. Если вместо фотодиода поставить фоторезистор, то будет реагировать на свет, проверенно лично, чувствительность даже лучше, чем в оригинальных схемах фоторезистора. На схему подавал 12в, работает нормально — светодиод горит ярко, регулируется яркость и чувствительность фоторезистора. В настоящее время по этой схеме подбираю элементы, чтобы можно было питать ИК приёмник от 220 вольт, и выход на лампочку тоже был 220В. За предоставленную схему отдельное спасибо: thehunteronghosts. Материал предоставил: [PC]Boil-:D
