Разъемы — это ключевые компоненты, которые обеспечивают физическое и электрическое соединение между различными частями электронных и электрических устройств. Они присутствуют во всех современных технологиях: от мобильных телефонов до автомобилей, от компьютеров до бытовой техники. Соединители выполняют важную роль в передаче электрической энергии и данных, а также в обеспечении взаимосвязи между устройствами.
Правильная идентификация и использование имеет решающее значение для корректной работы техники и обеспечения ее долговечности. Неверно подключенный или несовместимый разъем может привести к повреждениям оборудования, коротким замыканиям или снижению эффективности работы устройства. Понимание типов разъемов, их назначения и правильной эксплуатации становится важным не только для профессионалов в области электроники, но и для пользователей, стремящихся минимизировать риски.
Разъемы: что это и для чего они нужны
Разъем — это устройство, предназначенное для создания электрического соединения между двумя проводящими частями. С помощью разъемов можно обеспечить передачу электрического тока, данных или сигнала, а также подключение различных компонентов в цепи. Разъемы обеспечивают удобство в монтаже, демонтаже и обслуживании устройств, а также позволяют избежать необходимости постоянного спаивания проводников. Роль заключается в следующем:
- Обеспечивают стабильное электрическое соединение между двумя проводящими элементами.
- Позволяют быстро и безошибочно подключать и отключать устройства.
- Обеспечивают надежную защиту от коррозии, влаги и других внешних воздействий.
- Могут служить для передачи как электрической энергии, так и данных (например, в случае USB-разъемов).
Разделение разъемов по назначению
Разъемы можно классифицировать по различным критериям, но одним из самых распространенных является разделение по назначению. Это позволяет лучше понять, какой разъем требуется для конкретной задачи.

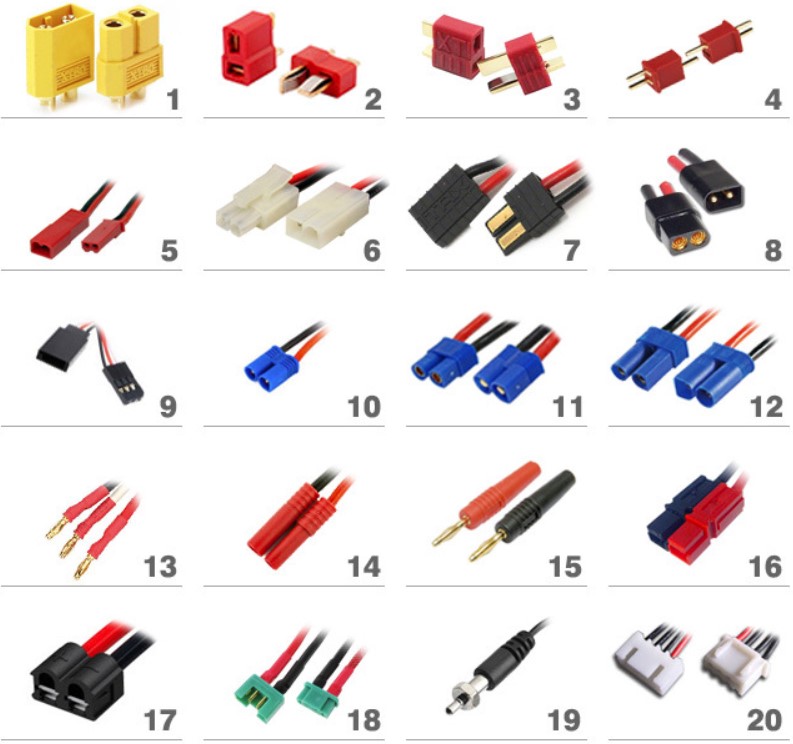

- Разъемы для питания. Используются для подключения устройств к источникам питания, будь то электрическая сеть или батарея. Они обеспечивают подачу напряжения и тока на устройство. Примеры таких разъемов: разъемы питания для ноутбуков, автомобильные разъемы для зарядных устройств.
- Разъемы для передачи данных. Предназначены для передачи информации между устройствами. Они могут использоваться для подключения компьютеров, мобильных телефонов, камер и других электронных приборов. Примеры: USB-разъемы (USB-A, USB-C), HDMI, Ethernet и другие.
- Разъемы для передачи сигнала. Сигнальные используются для передачи аудио, видео или других типов сигналов. Они играют важную роль в аудиовизуальной электронике, а также в некоторых промышленных и научных приложениях. Примеры: RCA, 3.5 мм (для наушников), VGA, DisplayPort.
- Специализированные разъемы. Включают в себя компоненты, предназначенные для специфических целей, таких как диагностика, подключения датчиков или устройств в автоматизированных системах. Примеры: диагностический разъем OBD в автомобилях, разъемы датчиков температуры или давления.
Таким образом, правильный выбор для каждого конкретного случая имеет огромное значение для корректной работы устройства, безопасности эксплуатации и эффективного функционирования всей системы в целом.
Разъемы для различных устройств
Выполняют ключевую роль в обеспечении работы множества приборов, позволяя передавать электрическую энергию, сигналы и данные. Существует несколько категорий, предназначенных для использования в различных сферах, включая мобильные телефоны, компьютеры, автомобильную электронику и аудио-/видеотехнику. Рассмотрим основные типы разъемов для этих устройств.

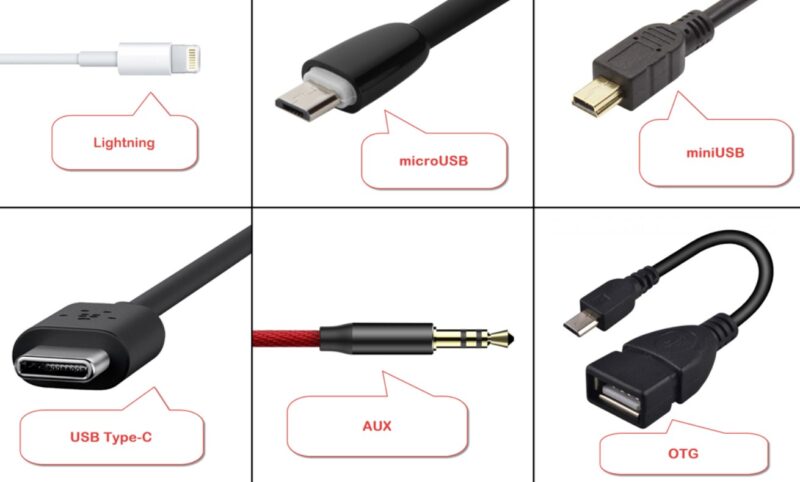

Разъемы для мобильных телефонов и смартфонов
Мобильные телефоны и смартфоны оснащены различными контактами, которые обеспечивают подзарядку, передачу данных и подключение внешних устройств. Эти разъемы могут быть стандартными или специфическими для каждой марки устройства.
- Для зарядки мобильных телефонов — различаются в зависимости от стандарта и года выпуска устройства. Наиболее популярными являются:
- Micro-USB: Используется в большинстве старых смартфонов и планшетов.
- USB Type-C: Современный стандарт, поддерживающий быструю зарядку и передачу данных, широко используется в новых моделях смартфонов и гаджетов.
- Lightning (для устройств Apple): Эксклюзивный разъем, используемый в смартфонах, планшетах и других устройствах Apple (iPhone, iPad).
- Для наушников и аудио — могут включать:
- 3.5 мм: Наиболее распространенный стандарт для наушников, используется в большинстве мобильных телефонов.
- USB-C и Lightning: Современные телефоны часто используют порты USB-C или Lightning для подключения наушников, что позволяет улучшить качество звука и управлять устройством через единственный порт.
- Для передачи данных — обеспечивают передачу данных между мобильными устройствами и другими электронными устройствами или компьютерами:
- USB Type-C: Используется для синхронизации, передачи данных и подключения аксессуаров.
- Lightning: Используется для передачи данных между устройствами Apple и другими аксессуарами.
Разъемы для ноутбуков и компьютеров
В ноутбуках и компьютерах они также играют важную роль для подключения внешних устройств, обеспечения питания и передачи данных.
- Разъемы питания
- Круглый разъем питания (DC): Чаще всего используется в ноутбуках для подключения адаптеров питания.
- USB Type-C: Совсем недавно появился как универсальный разъем для зарядки ноутбуков, заменяя традиционные разъемы питания в некоторых моделях.
- Разъемы для передачи данных
- USB (USB-A, USB-C): Для подключения периферийных устройств, таких как мыши, клавиатуры, принтеры, внешние накопители.
- HDMI: Для передачи видеосигнала и аудио. Часто используется для подключения ноутбуков и ПК к мониторам, телевизорам и проекторам.
- Ethernet (RJ45): Для подключения к сети Ethernet.
- Thunderbolt: Высокоскоростной разъем, используемый для передачи данных и подключения внешних мониторов.
- Разъемы для аудио
- 3.5 мм: Для подключения наушников и внешних динамиков.
- USB-C: Для подключения наушников и других аудио-устройств.

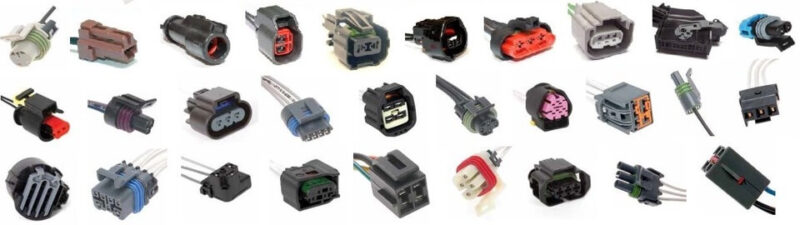

Разъемы в автомобильной электронике
Автомобильная электроника требует наличия разнообразных разъемов для подключения различных систем и датчиков, а также для диагностики.
- OBD (On-Board Diagnostics) Этот разъем используется для диагностики и обслуживания автомобилей. Он позволяет подключать диагностические устройства и считывать коды ошибок с бортового компьютера автомобиля. Наиболее распространенные типы: OBD-II.
- Для блоков управления и датчиков В современных автомобилях для подключения различных систем управления, таких как системы зажигания, системы безопасности, датчики температуры и давления, используются специализированные разъемы, которые могут быть разных типов и конструкций в зависимости от производителя и модели автомобиля.
- Для подключения зарядных устройств В электромобилях используются специальные разъемы для зарядки батареи, такие как Type 2 или CHAdeMO, которые обеспечивают подключение к зарядной станции.

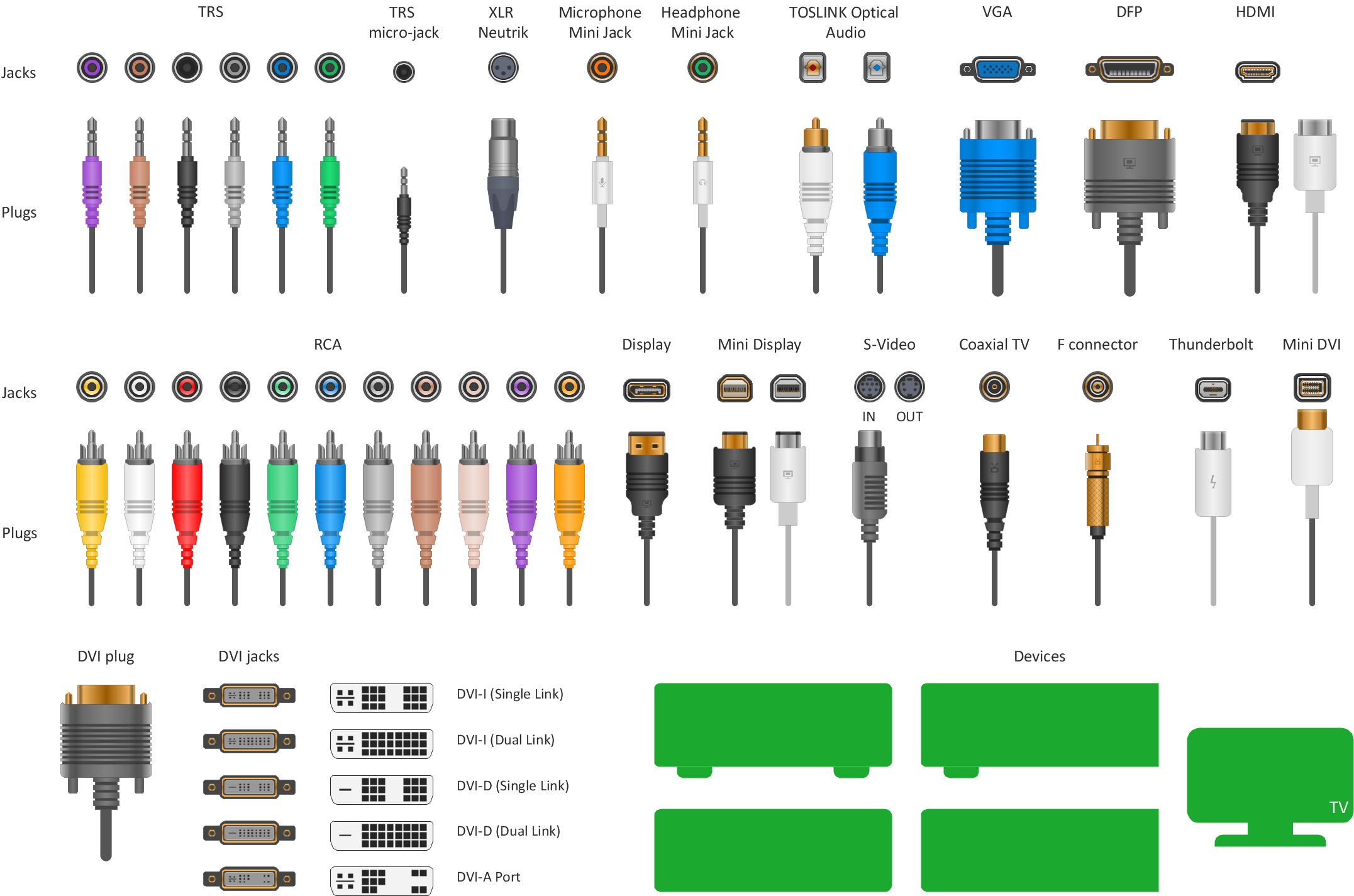

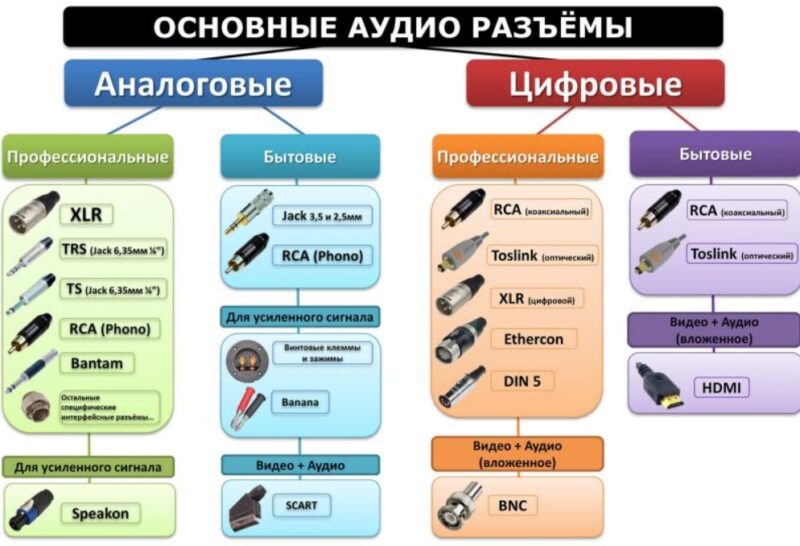

Разъемы для аудио- и видеотехники
В сфере аудио- и видеотехники разъемы играют решающую роль в передаче качественного сигнала. Эти устройства включают телевизоры, проекторы, музыкальные системы и другие мультимедийные устройства.
- HDMI (High-Definition Multimedia Interface) Разъем HDMI используется для передачи видео- и аудиосигналов высокого качества. Он широко применяется для подключения телевизоров, проекторов, игровых приставок, а также в качестве стандартного разъема для компьютеров и ноутбуков.
- RCA Эти разъемы традиционно использовались для передачи аудио и видеосигналов. Хотя они становятся менее популярными в пользу цифровых интерфейсов, RCA до сих пор используется в старой аудиовизуальной технике.
- 3.5 мм Разъем 3.5 мм используется для подключения наушников и других аудиоустройств. Это один из самых распространенных разъемов для портативных аудио систем.
- DisplayPort Разъем DisplayPort используется для передачи видео и аудио сигналов и часто используется в компьютерах и мониторах. Он поддерживает высокие разрешения и частоты обновления.
Разъемы — неотъемлемая часть множества устройств, от мобильных телефонов и ноутбуков до автомобильной электроники и аудиовидеотехники. Понимание различных типов разъемов, их назначения и правильного выбора критически важно для обеспечения надежности и функциональности техники. Правильный выбор разъема не только способствует долговечности устройства, но и позволяет значительно улучшить производительность и удобство эксплуатации.
Распиновка разъемов
Что такое распиновка и почему важно знать ее?

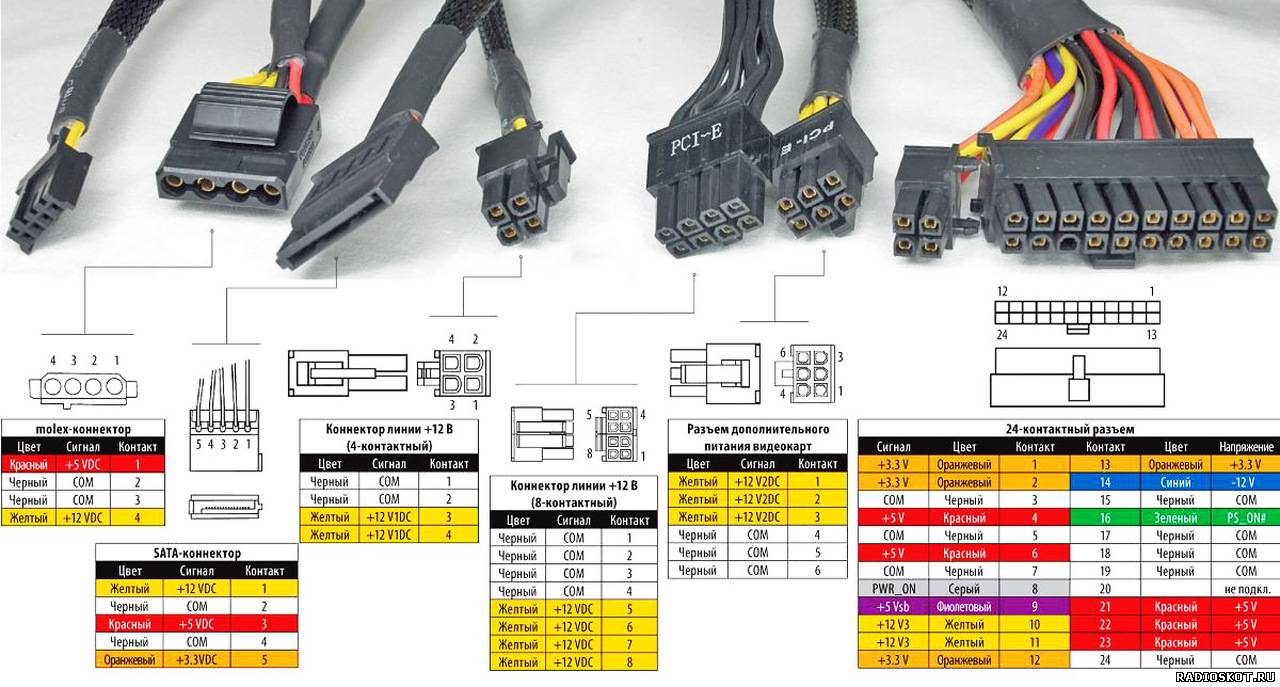

Это схема, которая показывает, как различные контакты (пины) в разъеме подключаются к проводам или компонентам устройства. Каждый пин разъема отвечает за определенную функцию, такую как передача данных, питание, земля или сигналы управления. Знание распиновки разъема важно по нескольким причинам:
- Правильное подключение: Не зная распиновки, можно подключить разъем неправильно, что может привести к повреждению устройства или ухудшению его работы.
- Диагностика и ремонт: В случае поломки устройства или появления ошибок знание распиновки помогает в ремонте и точной диагностике проблемы.
- Совместимость устройств: Знание распиновки важно для подбора совместимых кабелей и разъемов, особенно при работе с нестандартными или специализированными разъемами.

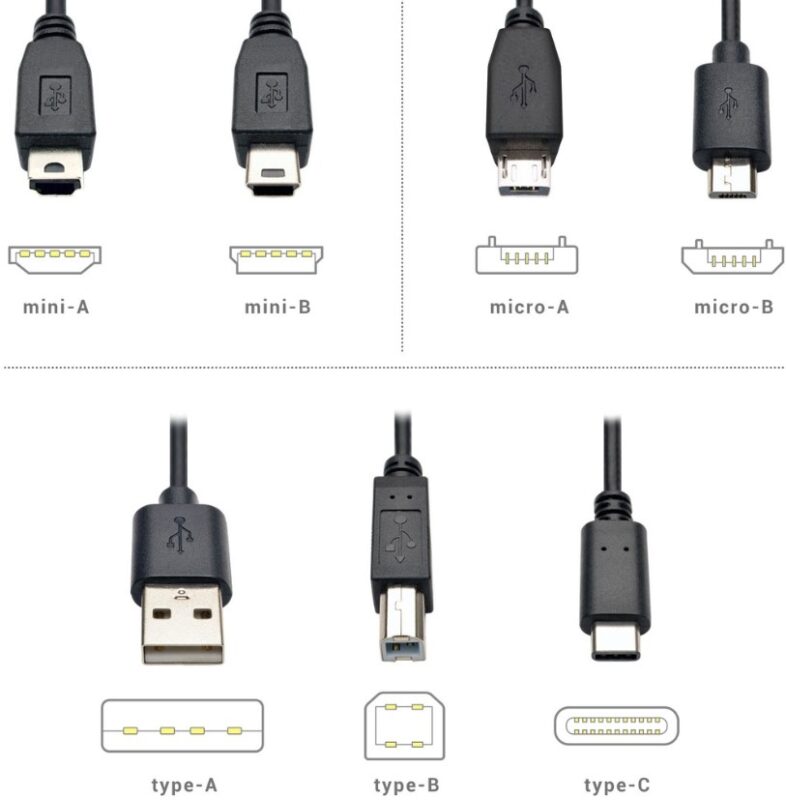

USB-разъемы (например, USB-A, USB-C)
USB-A (стандартный разъем):
- Пины 1-4:
- Пин 1: VBUS (питание, 5 В)
- Пин 2: D- (данные, отрицательный сигнал)
- Пин 3: D+ (данные, положительный сигнал)
- Пин 4: GND (земля)
USB-A обычно используется для передачи данных и питания между устройствами, такими как компьютеры, смартфоны, клавиатуры и мыши.
USB-C (новый стандарт, универсальный разъем):
- Пины (24 пина, каждый может выполнять различные функции в зависимости от направления передачи данных):
- Пины 1-12: питание (VBUS) и земля (GND).
- Пины 13-24: передача данных, видеосигнал и другие функции.
USB-C поддерживает двустороннее подключение и может передавать как данные, так и питание через один кабель, что делает его универсальным для зарядки устройств и передачи данных на высоких скоростях.

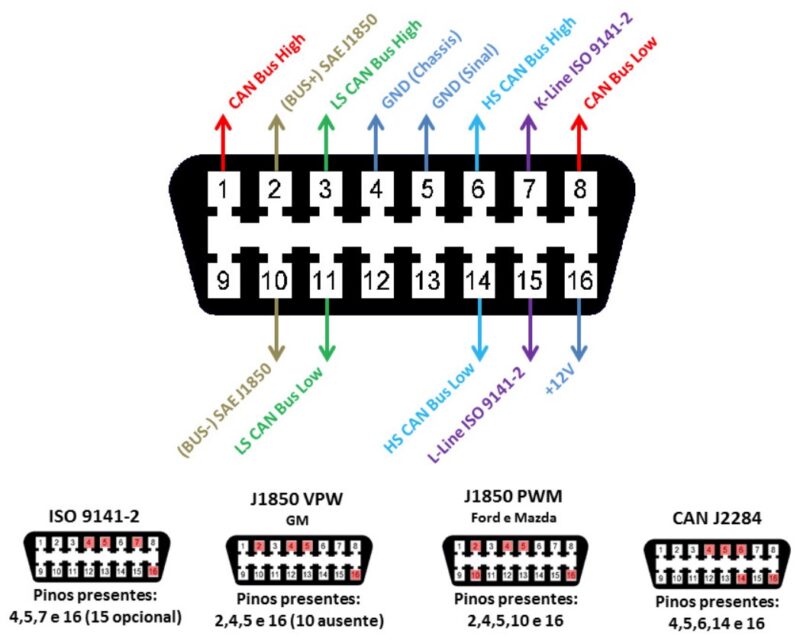

Диагностические разъемы OBD (On-Board Diagnostics)
OBD-II разъем (используется в автомобилях):
16 пинов, каждый из которых имеет свою функцию. Основные пины:
- Пин 1: Производитель (для производителя диагностических инструментов).
- Пин 4: GND (земля).
- Пин 5: Сигнальная земля (для защиты от шумов и помех).
- Пин 7: Кодоводы (не используется в большинстве автомобилей).
- Пин 9: CAN High (высокоскоростной CAN-шина для передачи данных).
- Пин 10: Коды диагностики (обычно используется для передачи стандартных диагностических кодов).
- Пины 14 и 15: CAN Low и CAN High для передачи информации по CAN-шине.
Распиновка диагностических разъемов OBD-II используется для чтения информации с бортовых компьютеров автомобилей, что помогает выявлять ошибки и диагностировать неисправности в автомобилях.
Разъемы питания для различных устройств
Для ноутбуков (DC разъемы):
- Обычно состоят из 2-3 пинов:
- Пин 1: Питание (обычно +19 В или +12 В).
- Пин 2: Земля (GND).
- Пин 3: Управление (иногда используется для сигналов контроля зарядки).
Для телефонов (Micro-USB, USB-C):
- Micro-USB:
- Пин 1: VBUS (питание, 5 В).
- Пин 2: D- (данные, отрицательный сигнал).
- Пин 3: D+ (данные, положительный сигнал).
- Пин 4: GND (земля).
Micro-USB разъемы в основном используются для зарядки мобильных устройств и передачи данных.
- USB-C (питание):
- Пины 1-12: Питание (VBUS).
- Пины 13-24: Данные и сигналы управления.
USB-C поддерживает питание на уровне до 100 Вт, что позволяет заряжать более мощные устройства, такие как ноутбуки.
Знание распиновки разъемов помогает избежать ошибок при подключении устройств, а также служит ключом к правильной диагностике и ремонту. Понимание принципов работы и назначения каждого пина в разъеме позволяет эффективно работать с различными типами разъемов в повседневной жизни, от зарядки мобильных телефонов до диагностики автомобилей.
Как правильно подключать разъемы
Инструкции по подключению коннекторов
- Проверьте правильность:
- Убедитесь, что разъемы соответствуют типу устройства, с которым вы работаете. Например, для подключения зарядного устройства убедитесь, что у вас правильный тип разъема (USB-C, Micro-USB, Lightning и т.д.).
- Понимание конфигурации пинов (распиновка) поможет правильно подключить разъем, избегая коротких замыканий.
- Подключение в правильной ориентации:
- Многие разъемы имеют симметричную конструкцию, например, USB-C, но другие разъемы, такие как DC-разъемы, имеют определенную ориентацию. Следите за этим, чтобы не повредить разъем или порт.
- Использование соответствующих кабелей:
- Всегда используйте кабели и разъемы, которые соответствуют требованиям устройства. Например, для быстрой зарядки смартфона используйте сертифицированный кабель с поддержкой соответствующего напряжения и тока.
- Прочтите руководство пользователя:
- Для правильного подключения разъемов всегда полезно ознакомиться с инструкцией пользователя устройства, где указаны особенности подключения и правильные разъемы.
Как избежать ошибок при подключении
- Проверьте полярность: Особенно важно для разъемов питания и данных, чтобы подключить их с правильной полярностью. Например, для некоторых разъемов питания, как в ноутбуках, важно, чтобы + и – были правильно подключены.
- Не применяйте чрезмерную силу: Если разъем не входит в порт, не заставляйте его с силой. Это может привести к повреждению как разъема, так и порта. Вместо этого внимательно проверьте, правильно ли вы подключаете разъем и не мешает ли что-то.
- Проверяйте наличие повреждений: Перед подключением убедитесь, что разъем и кабель не повреждены. Если есть видимые повреждения, не подключайте устройство, чтобы избежать коротких замыканий и поломки устройства.
- Используйте качественные разъемы: Убедитесь, что используете сертифицированные и качественные разъемы и кабели от проверенных производителей. Недорогие или некачественные компоненты могут привести к сбоям, перегреву или повреждению устройства.
Где находятся разъемы в разных устройствах
- Телефоны:
- Для зарядки и передачи данных (например, USB-C, Lightning, Micro-USB) обычно находятся на нижней части устройства, рядом с кнопкой питания или с левой стороны.
- Для наушников может быть расположен сверху или снизу, в зависимости от модели.
- Для карт памяти и SIM-карт могут находиться сбоку или в верхней части телефона.
- Автомобили:
- OBD-II разъем: Обычно расположен под рулевой колонкой или рядом с панелью приборов в автомобилях, произведенных после 1996 года.
- Разъемы блока управления и диагностики: Могут быть спрятаны в салоне под панелью или в моторном отсеке в зависимости от марки автомобиля.
- Разъемы для подключения датчиков и других устройств: Эти разъемы могут быть расположены в моторном отсеке (для датчиков температуры, давления и т.д.) или внутри салона для подключения сигналов от устройства (например, датчики парковки).
- Компьютеры и ноутбуки:
- USB (например, USB-A, USB-C) обычно расположены на боковых панелях ноутбуков и ПК, иногда на задней или передней части.
- HDMI для передачи видео и аудио могут быть расположены сзади на настольных ПК или на боковой панели ноутбуков.
- Разъемы питания: на задней или боковой панели ноутбуков и ПК, а также на материнской плате в случае настольных ПК.
- Для подключения периферийных устройств, таких как клавиатура, мышь, принтеры, используются стандартные USB-разъемы.
Как выбрать разъем для конкретной задачи
Как выбрать разъем для зарядного устройства
- Тип разъема: Убедитесь, что разъем соответствует разъему на вашем устройстве. Например, если у вас смартфон с портом USB-C, вам нужно выбрать кабель с USB-C для зарядки.
- Технические характеристики: Разные зарядные устройства могут иметь различные параметры напряжения и силы тока. Для безопасной зарядки важно выбрать правильный разъем и кабель, который поддерживает нужное напряжение (например, 5 В для стандартных зарядок или 9 В и выше для быстрой зарядки).
- Быстрая зарядка: Если ваше устройство поддерживает технологию быстрой зарядки, убедитесь, что вы используете разъем и кабель, которые поддерживают такую функцию (например, Quick Charge, Power Delivery).
- Долговечность разъема: Выбирайте разъемы с хорошей прочностью и защитой от перегрева и коротких замыканий. Лучше использовать сертифицированные кабели с защитой.
Разъемы для подключения датчиков и других устройств
- Тип разъема: Для датчиков (например, температуры, давления) и других периферийных устройств выбирайте разъемы, которые подходят для данного устройства и соответствуют техническим характеристикам (например, цифровые или аналоговые сигналы).
- Совместимость с устройствами: Убедитесь, что разъем подходит для использования с вашим оборудованием. Для некоторых устройств могут потребоваться специальные разъемы или адаптеры для подключения датчиков (например, для автомобильных датчиков используется разъем в формате OBD-II).
- Устойчивость к внешним условиям: Для устройств, работающих в условиях повышенной влажности или высоких температур, выбирайте разъемы с защитой от внешних воздействий (например, влагозащищенные или герметичные разъемы).
Оценка совместимости разъемов с различными типами устройств
- Тип устройства: Важно учитывать, что разные устройства могут использовать разные разъемы в зависимости от их предназначения. Например, в мобильных устройствах чаще всего используются разъемы для передачи данных (USB, Lightning), в автомобильных устройствах — разъемы для диагностики (OBD-II), а для аудио- и видеоустройств — HDMI.
- Потребности устройства: Для высокоскоростной передачи данных или видео (например, для мониторов и телевизоров) выбирайте разъемы с высоким пропуском данных (USB-C, HDMI). Для зарядки и передачи менее интенсивных данных (например, для клавиатуры или мыши) подойдут стандартные USB-A.
- Совместимость по стандартам: При выборе разъемов важно учитывать, поддерживает ли разъем нужный стандарт. Например, для передачи видео с высоким разрешением выбирайте HDMI или DisplayPort, а для аудио — 3,5 мм jack или аналоговые RCA разъемы.
Таким образом, правильное подключение и выбор подходящих коннекторов для конкретных задач являются важными аспектами работы с техникой. Это не только предотвращает повреждения оборудования, но и повышает эффективность работы устройств.

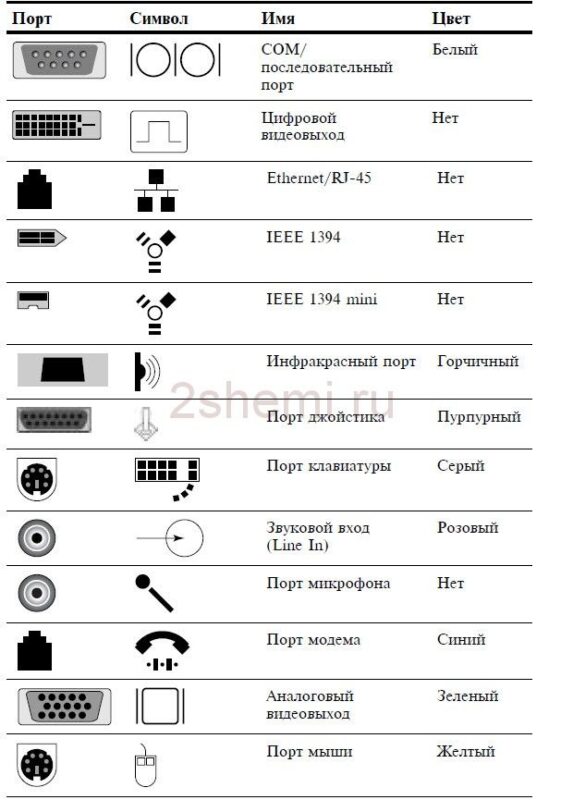

Таблица с популярными разъемами и их характеристиками:
| Тип | Назначение | Применение | Особенности |
|---|---|---|---|
| USB-A | Передача данных, зарядка | Компьютеры, зарядные устройства, ноутбуки | Стандартный разъем для подключения периферии |
| USB-C | Передача данных, зарядка | Смартфоны, ноутбуки, планшеты, аксессуары | Универсальный, поддерживает высокоскоростную передачу данных и быструю зарядку |
| Lightning | Передача данных, зарядка | Apple устройства (iPhone, iPad) | Проприетарный разъем от Apple для зарядки и передачи данных |
| HDMI | Передача видео и аудио сигнала | Телевизоры, мониторы, видеоплееры, игровые консоли | Для передачи высококачественного аудио и видео сигнала |
| 3.5 мм (jack) | Аудио сигнал | Наушники, микрофоны, аудиоприемники, смартфоны | Популярный разъем для наушников и других аудиоустройств |
| OBD-II | Диагностика и управление автомобилем | Автомобили, диагностика автомобилей | Используется для подключения к бортовой системе авто для диагностики |
| RJ-45 | Передача данных в сетях Ethernet | Компьютеры, маршрутизаторы, свитчи, сетевые устройства | Стандартный разъем для проводных сетей Ethernet |
| DIN | Передача аудио/видео сигнала | Старые телевизоры, аудиотехника | Используется в старых аудио- и видеоустройствах |
| M.2 | Подключение SSD дисков, периферийных карт | Ноутбуки, материнские платы | Для подключения быстрых твердотельных накопителей и карт расширения |
| Barrel Jack | Питание электрических устройств | Электронные устройства, зарядные устройства | Разъем для подачи постоянного тока, часто используется для питания малых устройств |
| VGA | Передача видео сигнала | Старые мониторы, проекторы | Для подключения устройств к мониторам и проекторам |
| SATA | Подключение накопителей | ПК, серверы, NAS | Для подключения жестких дисков и твердотельных накопителей |
| Mini-USB | Передача данных и зарядка | Старые устройства, камеры, портативные гаджеты | Малый USB разъем для старых моделей устройств |
| Micro-USB | Передача данных и зарядка | Смартфоны, планшеты, устройства с малым размером разъема | Популярен в старых моделях смартфонов и аксессуарах |
| XLR | Аудио сигнал | Профессиональная аудиотехника (микрофоны, усилители) | Стандартный разъем для передачи аудио в профессиональных устройствах |
Эта таблица представляет собой обзор наиболее популярных типов разъемов и их применений. Разъемы используются для различных целей: от передачи данных до зарядки и видеосигналов. Важно правильно выбрать разъем в зависимости от типа устройства и его функций.
Разъёмы для начинающих радиолюбителей
Электроника — это наука о контактах. Любое устройство чаще всего представляет из себя не единый монолитный блок, а несколько модулей и периферийных устройств, подключающихся к нему проводами. Так как иногда приходится всё это, по ситуации, соединять и разъединять — для удобства придумали специальные электрические разъёмы, обеспечивающие надёжность контакта и скорость подсоединения. В этой статье мы и поговорим о разъемах, какие типы бывают, где используются, а также об их названиях принятых в разговоре. Разъемы используются для соединения одного устройства или его части с другим устройством.
Штекер джек 3.5 фото
Например, усилитель у нас подключается кабелем к звуковой карте с помощью разъемов Джек 3.5, а с другого конца кабеля для подключения, часто используются разъемы, находящиеся на усилителе 2 тюльпана.
Гнездо джек 3.5 фото
Все разъемы делятся на 2 типа, которые принято называть просто: разъем типа «папа”, и разъем типа «мама”. Соответственно, разъем «папа”, или говоря другими словами, вилка (или штекер), втыкается в разъем «мама”, или по другому говоря в разъем розетку (или гнездо). Такое обозначение оказалось удобным в том, что никакой путаницы при объяснении не возникает.

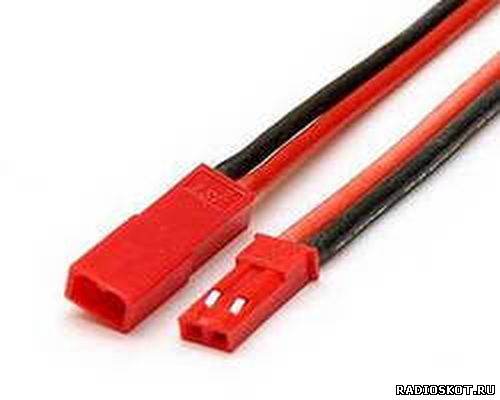

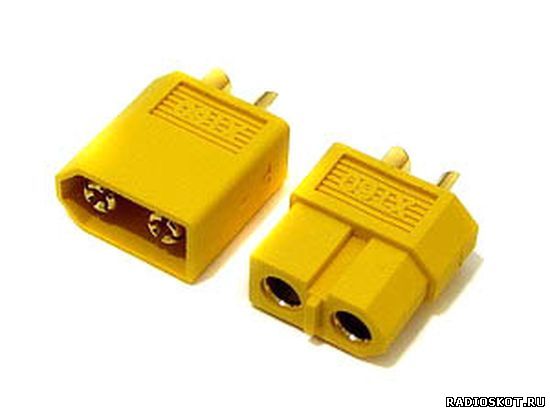

Фото пример разъемов типа папа и мама
Пример таких разъемов, вилка сетевого шнура 220 вольт и электрическая розетка, также 220 вольт. Такие пары разъемов используются во всей электронной и электрической технике, начиная от материнских плат компьютеров и заканчивая силовыми высоковольтными масляными выключателями, принцип соединения которых также основан по типу гнезда и втыкающейся части.

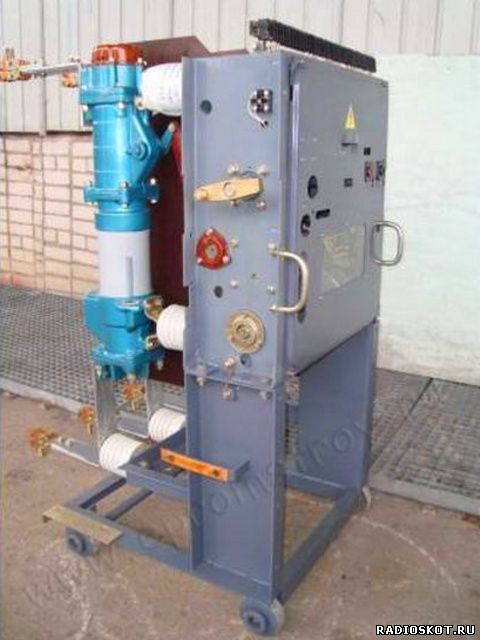

Фото разъемов масляного выключателя
Действительно, на материнских платах установлено большинство разъемов типа «мама”, это и гнездо под процессор и слоты для оперативной памяти, и разъемы pci, agp, pci-e. Меньшую часть разъемов материнской платы составляют штыревые разъемы типа «папа”, для подключения usb, com и lpt выносных планок.
Фото материнская плата
Важным показателем для разъема, особенно в устройстве, бывшем в употреблении, является его сопротивление. Очень часто, если устройство хранилось в неблагоприятных погодных условиях, в гараже, на чердаке, в «холодной” кладовке и тому подобных помещениях, у него окисляются контакты. У меня был случай, знакомые просили посмотреть компьютер, хранившийся какое-то время в подобном месте. После включения, по некоторым признакам определил ,что дело скорей всего было в видеокарте, так как компьютер ранее, как мне сказали, работал нормально, мной была извлечена из компьютера видеокарта, и контакты которыми она соединяется в agp разъеме, были почищены от окислов на видеокарте обычным школьным ластиком.
Фото чистка оперативной памяти
После того, как я вставил видеокарту назад, компьютер сразу заработал. Также в подобной чистке часто нуждаются контакты модулей оперативной памяти.
В силовой электрической технике контакты могут также подгореть. В таком случае их нужно зачистить, для этой цели, если контакт почерневший, можно использовать спирт. Если нагар сильный, то нужно убирать его механическим способом, с помощью мелкозернистого надфиля. Если есть под рукой тестер и возможность прозвонить соединение разъема после чистки, то желательно сделать это, нормальным считается сопротивление разъема близкое к нулевому, или равное единицам Ом. Также соединение в электрической технике разъемов с сопротивлением большим нормального, опасно тем, что на нем может выделяться тепло.
Фото предохранитель керамический
Также тепло может выделяться при соединениях с плохим контактом, у нас в то время, когда в квартире стояли в электрощитке предохранители, а не автоматы, был случай, мама вкрутила «пробку”, то ли не до конца, то ли в гнезде патрона был перекос. В общем, в результате плохого контакта, в месте соединения предохранителя с патроном произошел нагрев, который привел к тому, что у нас неожиданно погас свет. Когда я, взяв фонарик и тестер, с целью прозвонить и выявить который из предохранителей перегорел, прикоснулся к одному из них, то сразу отдернул руку. Корпус керамической «пробки” был очень горячим, прозвонив плавкую вставку убедился, что проблема была именно в нем, и вкрутил новую «пробку” как положено. Вскоре мы заменили «пробки” на автоматы.

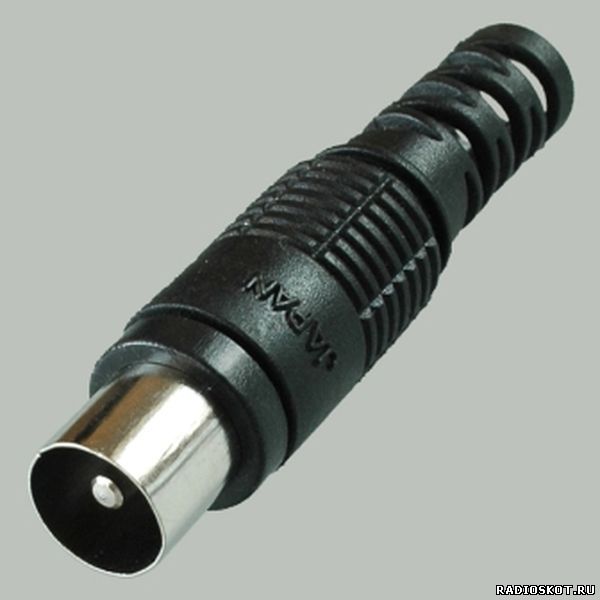

Телевизионный штекер фото
Разъемы типа «папа” и «мама” используются и для подключения высокочастотных кабелей. Например, для подключения телевизионного антенного кабеля. Как известно в таком кабеле есть 2 контакта: центральная жила и оплётка-экран.

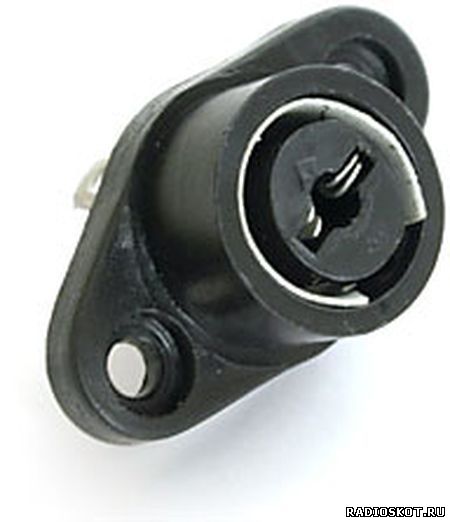

Гнездо антенное фото
Если раньше, в советское время, высокочастотные (коаксиальные) кабеля подключались к гнездам и штекерам путем пайки, то теперь существуют и находят большое применение коннекторы типа F, для подключения высокочастотных кабелей.

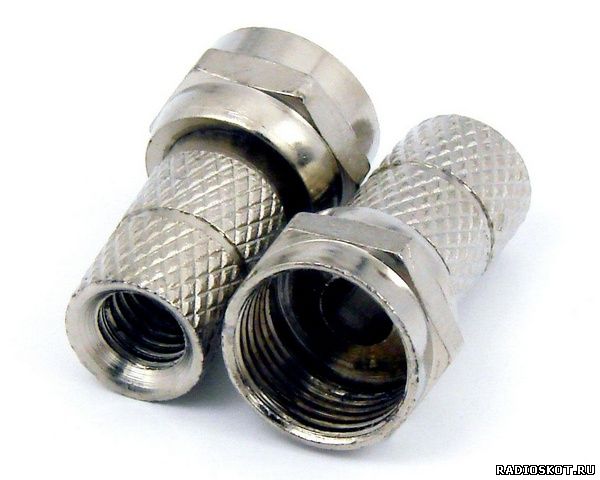

Коннектор F фото
В таких коннекторах соединение осуществляется путем зачистки изоляции кабеля на 1.5-2 сантиметра, так чтобы центральная жила также торчала из кабеля на 1.5-2 см. Экран кабеля при этом не обрезается, а отгибается в противоположную от конца кабеля сторону. Далее, берется этот коннектор или его часть, и с накручивается, как гайка на кабель, вместе с отогнутым экраном.

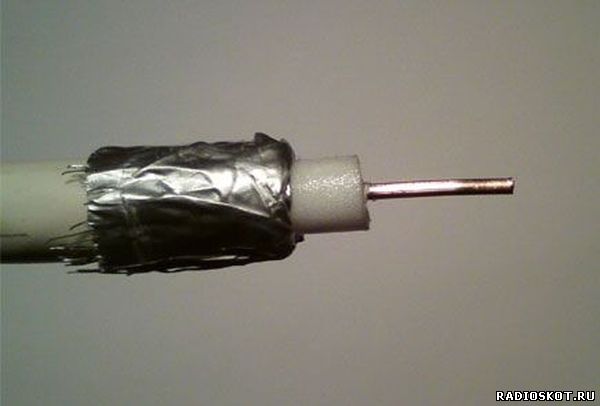

Коаксиальный кабель фото
Смысл этих действий заключается в том, чтобы обеспечить хороший контакт коннектора с экраном-оплеткой и изолировать от экрана центральную жилу. Центральная жила при соединении коннектора со второй частью разъема, (например со сплиттером — разветвителем сигнала, называемым часто «крабом”) вставляется в специальный подпружиненный зажим, который обеспечивает хороший контакт.

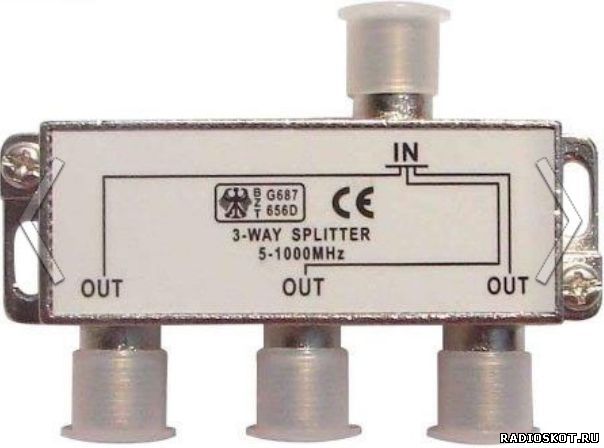

Сплиттер краб
Такие коннекторы, по диаметру «гайки” крепления, обычно рассчитаны на импортные кабеля с изоляцией белого цвета, более мягкой, чем пластиковая изоляция советских кабелей РК-75.
Импортный высокочастотный кабель
Но часто бывает нужно осуществить соединение коннектора с кабелем РК-75, как на рисунке ниже, а его диаметр в разных исполнениях кабеля, может быть немного меньше или больше чем диаметр «гайки” крепления. В таком случае нужно срезать ножом часть изоляции экрана, чтобы получился диаметр чуть меньше чем нужный нам, и подмотать изоленты несколько слоев, до получения нужного диаметра.

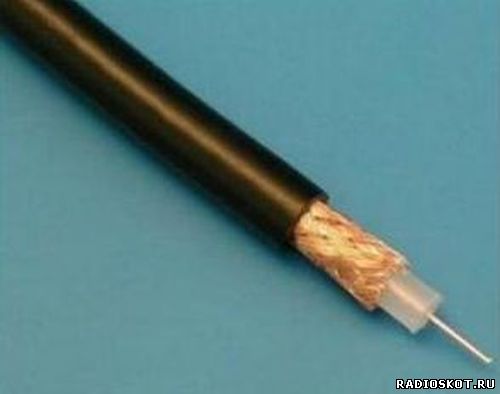

Кабель РК-75
С какой целью нужно подматывать кабель изолентой? Так как изоляция кабеля более жесткая, то коннектор крепится к ней недостаточно прочно и кабель может выскочить из него. А если мы подмотаем несколько слоев изоленты, у нас будет обеспечена необходимая мягкость в соединении кабеля с коннектором и прочное соединение. Это далеко не все возможные соединители используемые в быту. Мы ещё не рассмотрели такие популярные контакты, как обычные вилки и розетки на 220В, но это в следующем обзоре.
