Счетчик это прибор для подсчета количества цифровых импульсов, поступающих на его вход, результат счета хранится счетчиком до прихода на вход следующего импульса. Счетчик К155ИЕ5 собран на четырех триггерах, один из которых не соединен с остальными информационными цепями. С помощью данного прибора легко организовать счетчик на 8 или 16 импульсов [1-3].
- Вход C0 – первый счетный вход, соединенный с триггером, подключенным к выходу Q1.
- Вход C1 – второй счетный вход, соединенный с цепочкой триггеров, подключенных ко выходам Q2-Q4.
- Входы R1 и R2 – это входы разрешения работы, для того чтобы устройство работало, на этих входах должен присутствовать низкий логический уровень.
Следует особо отметить, что питание подается на 5 выход микросхемы К155ИЕ5, общий провод 10. Питание осуществляется от стабилизированного источника питания напряжением 5В.

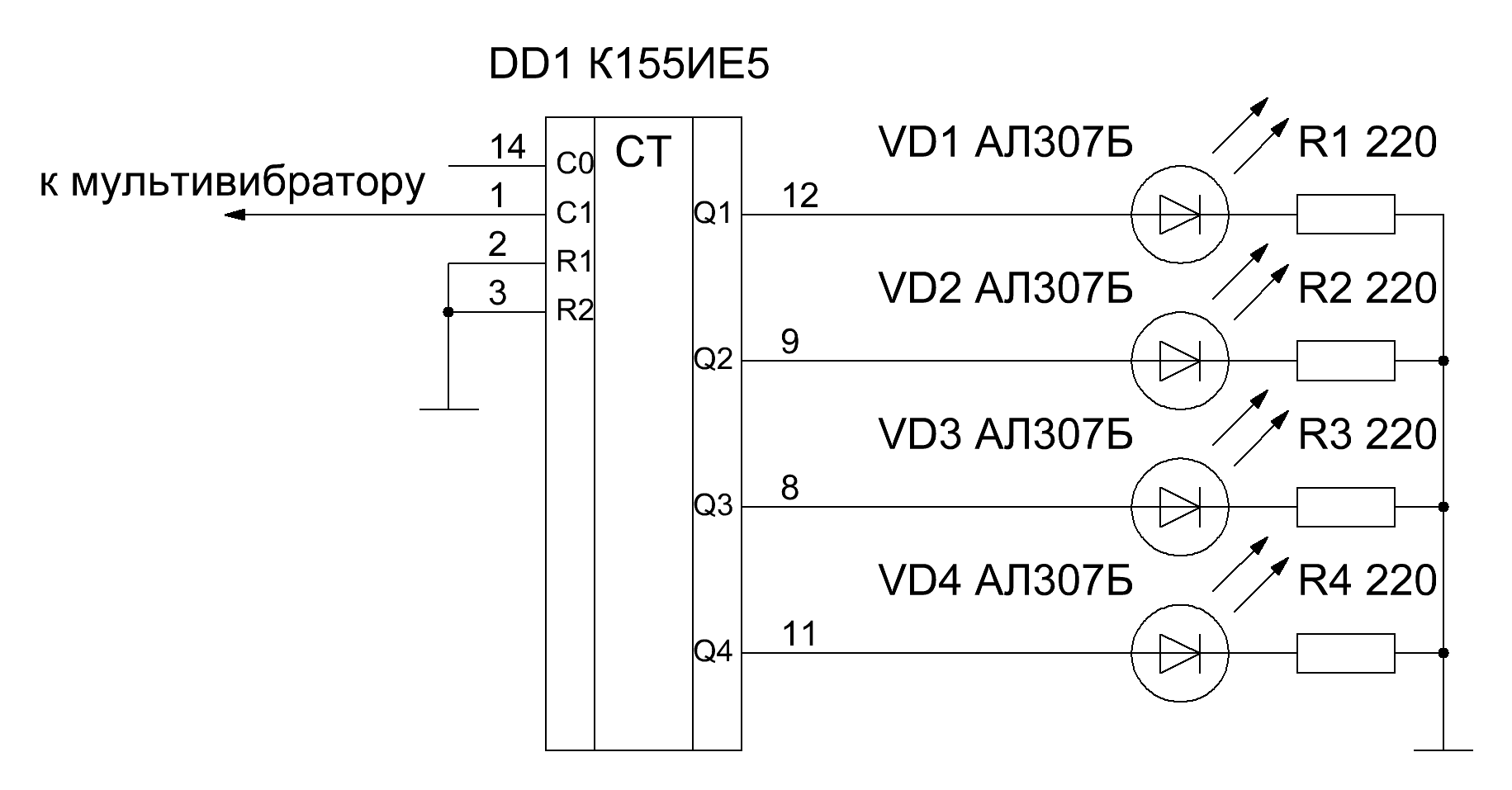

Проще всего с помощью данной микросхемы организовать счетчик на 8 импульсов. В данном случае в данном случае импульсы с мультивибратора [4] подаются на вход C1.
В данном режиме счетчик осуществляет подсчет 7 импульсов и сбрасывается в 0 по приходу восьмого импульса. На выходах счетчика Q2-Q4, отображается соответствующее двоичное число, выход Q1 не используется.
Подав счетные импульсы на вход C0 и подключив выход Q1 ко входу C1 получаем счетчик на 16 импульсов.
В данном режиме счетчик осуществляет подсчет 15 импульсов и сбрасывается в 0 по приходу шестнадцатого импульса. На выходах счетчика Q1-Q4, отображается соответствующее двоичное число,

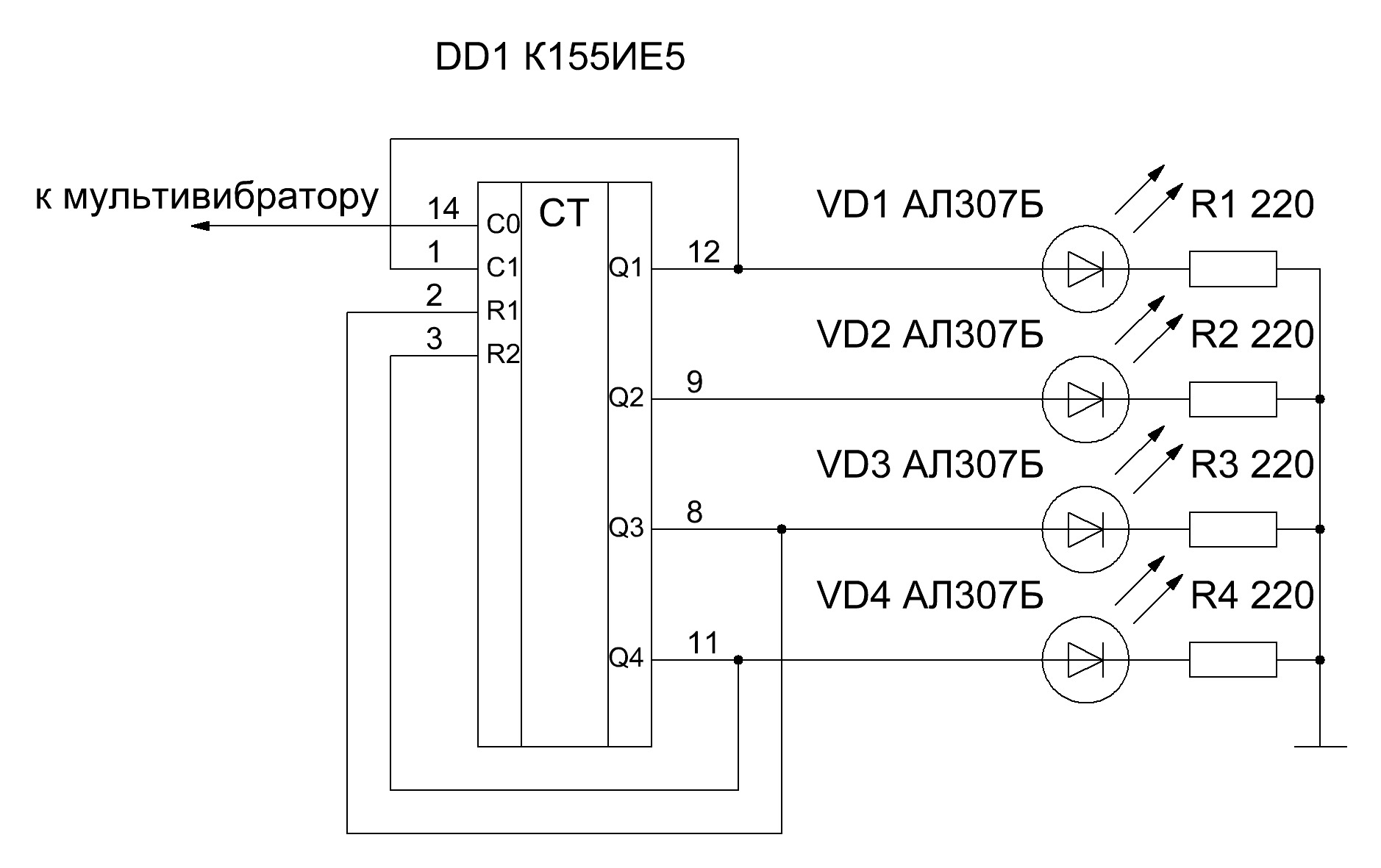

Иногда возникает необходимость организовать счетчик с коэффициентом пересчета отличным от степени двойки. Например, счетчик, сбрасывающийся по 10 импульсу. Это можно организовать, задействовав входы разрешения работы R1 и R2.
В данном режиме счетчик осуществляет подсчет 9 импульсов и сбрасывается в 0 по десятому импульсу.

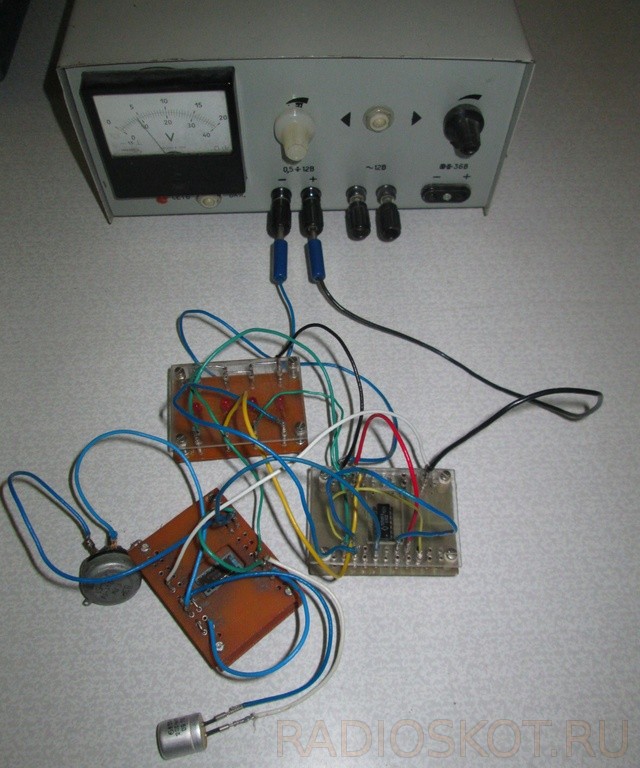

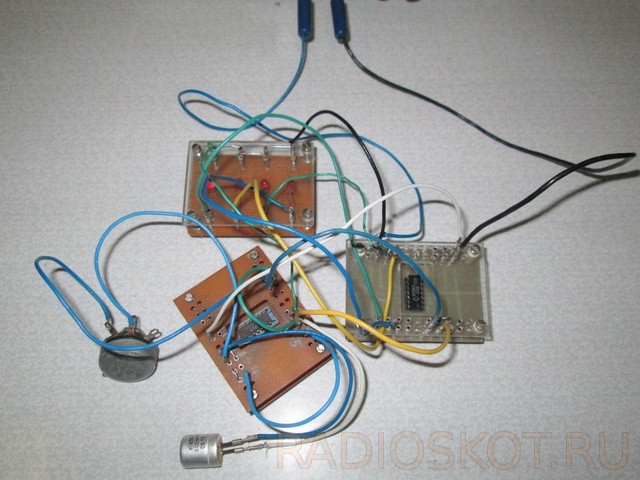

Данная лабораторная позволяет очень наглядно продемонстрировать то, как происходят операции подсчета импульсов в устройствах цифровой электроники. Также данный счетчик, очевидно можно использовать как делитель частоты.
Видео
Полезные ссылки
- http://helpiks.org/3-9853.html
- http://www.chipinfo.ru/dsheets/ic/155/ie5.html
- http://chiplist.ru/chips/K155IE5/
- https://radioskot.com/publ/nachinajushhim/multivibrator_na_ehlementakh_i_ne/5-1-0-1366
Специально для сайта Радиосхемы — Denev.
