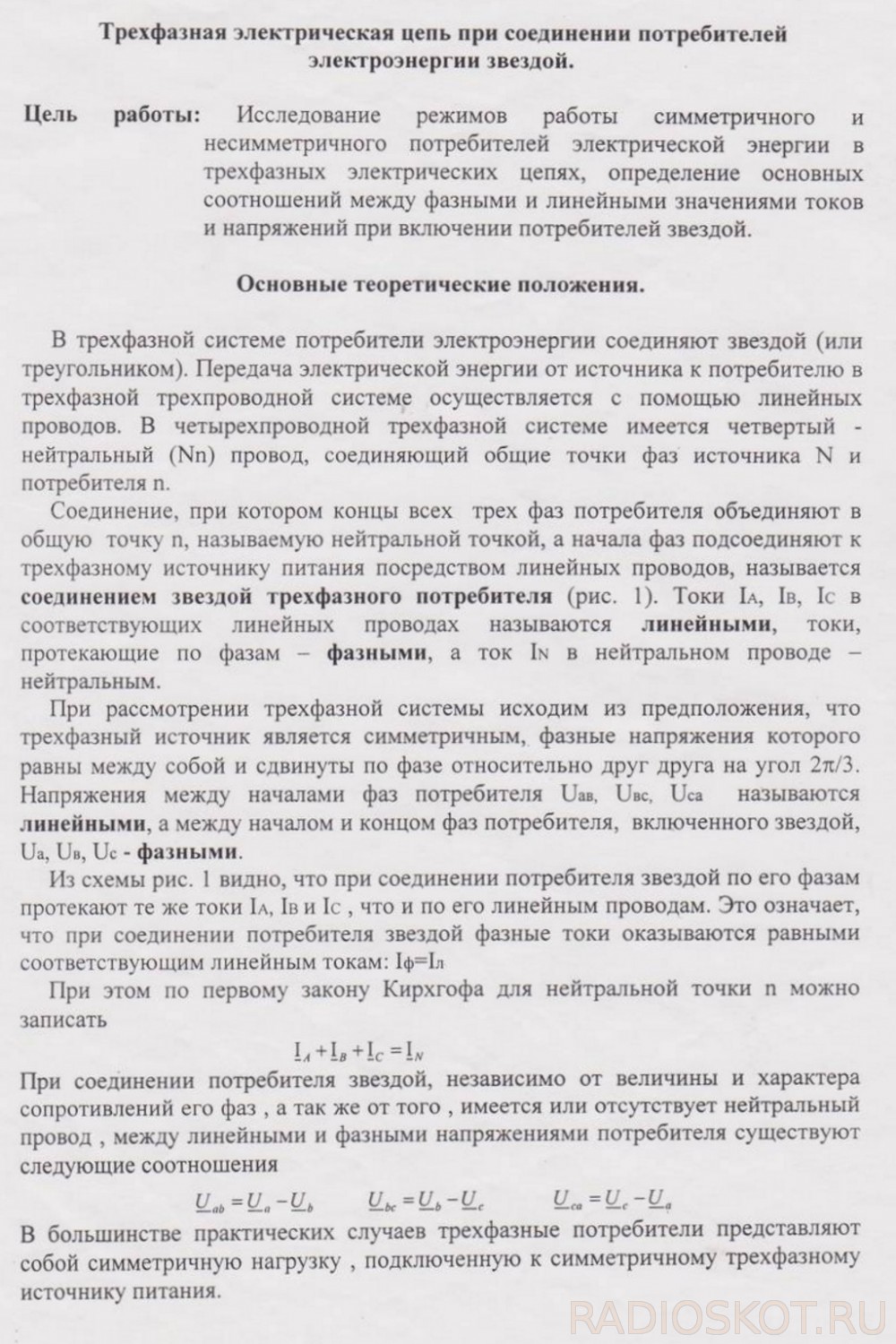

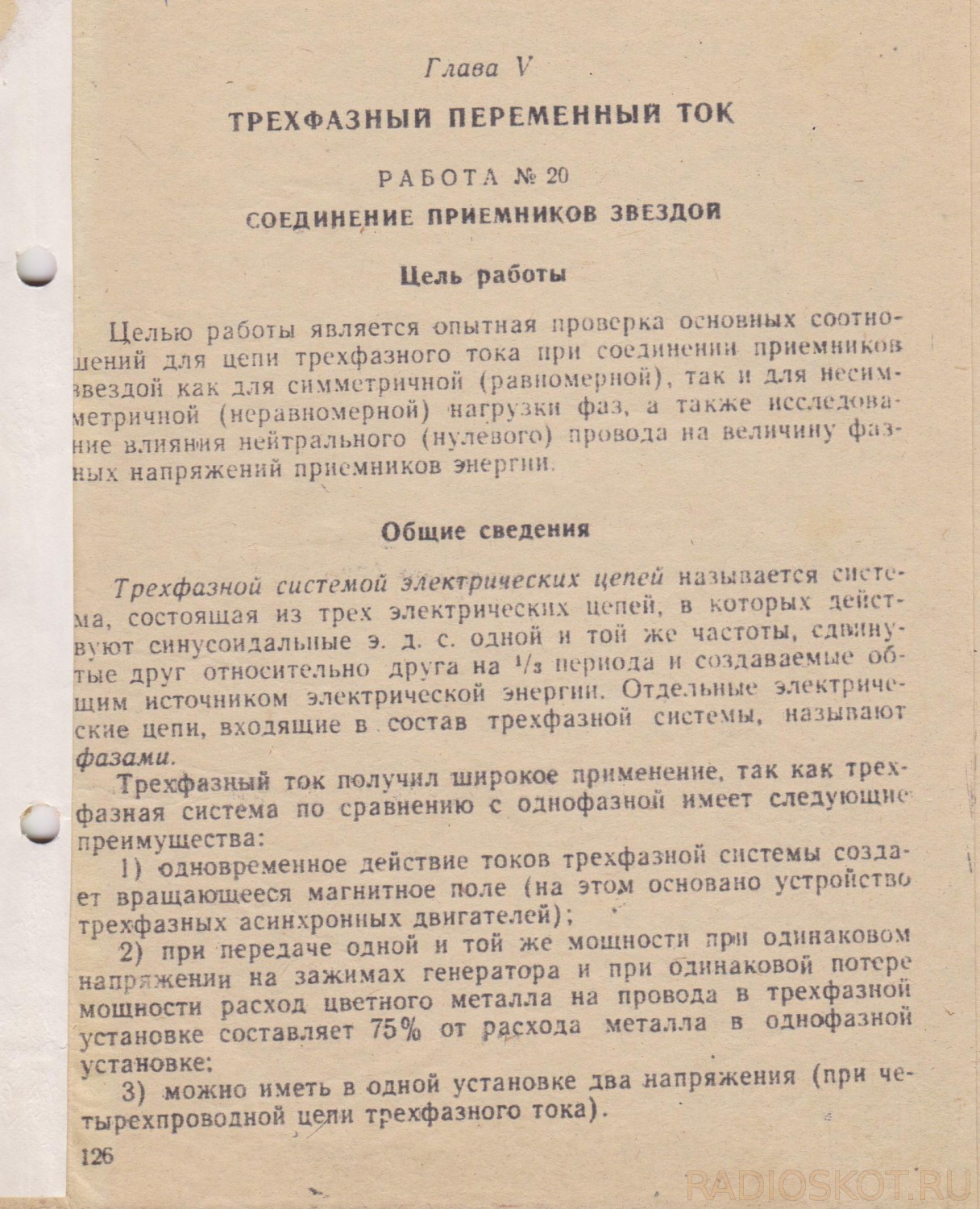

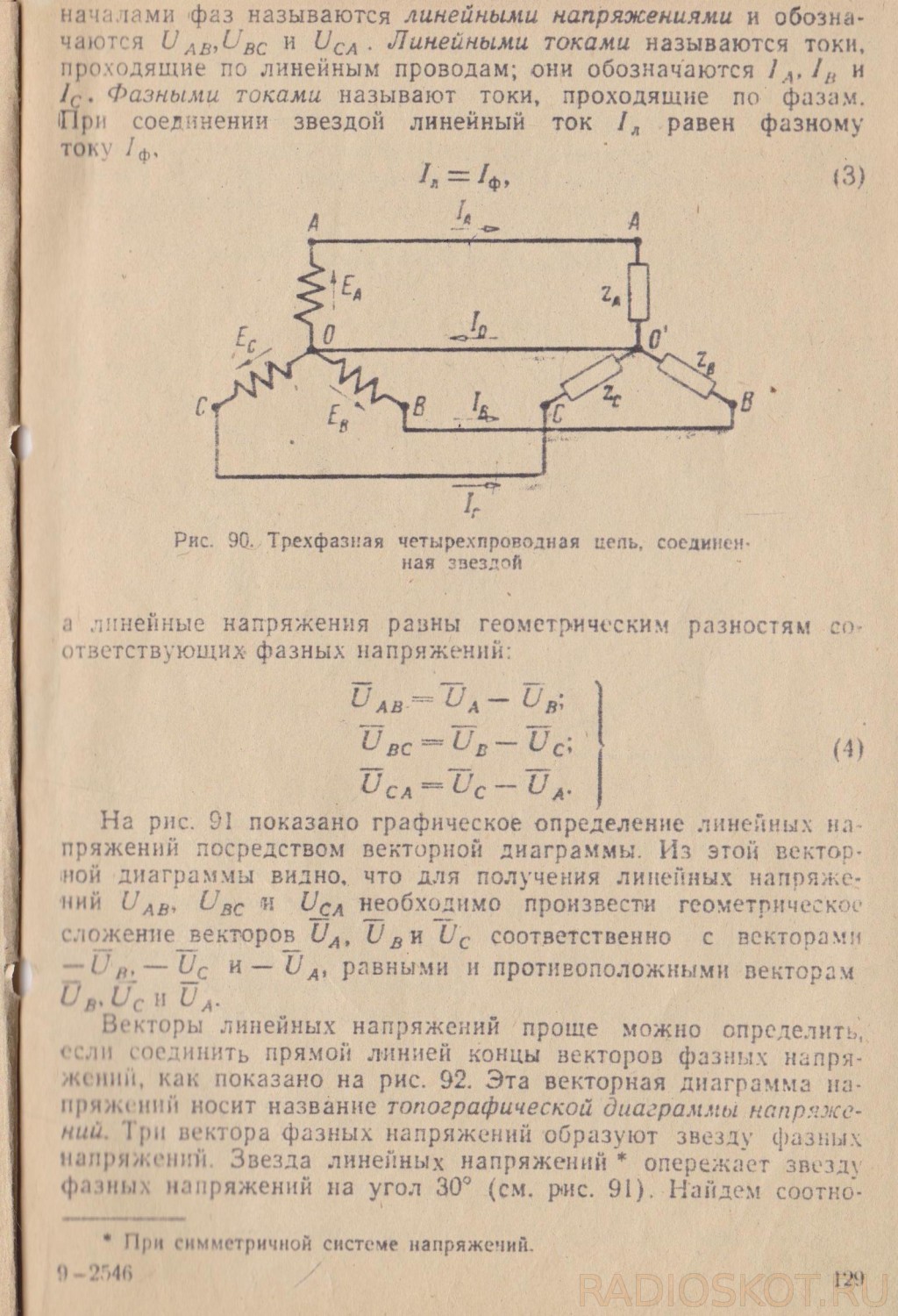

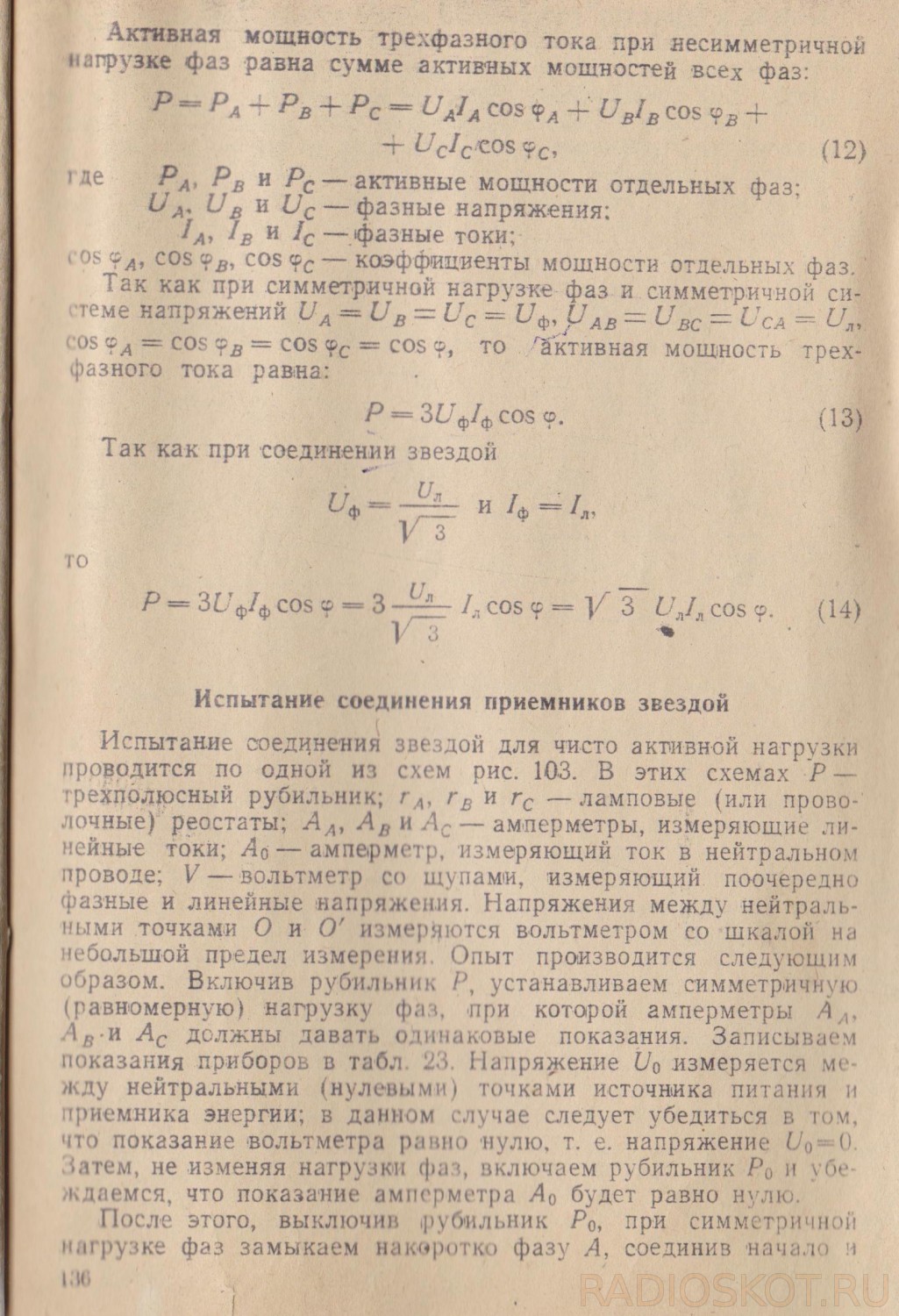

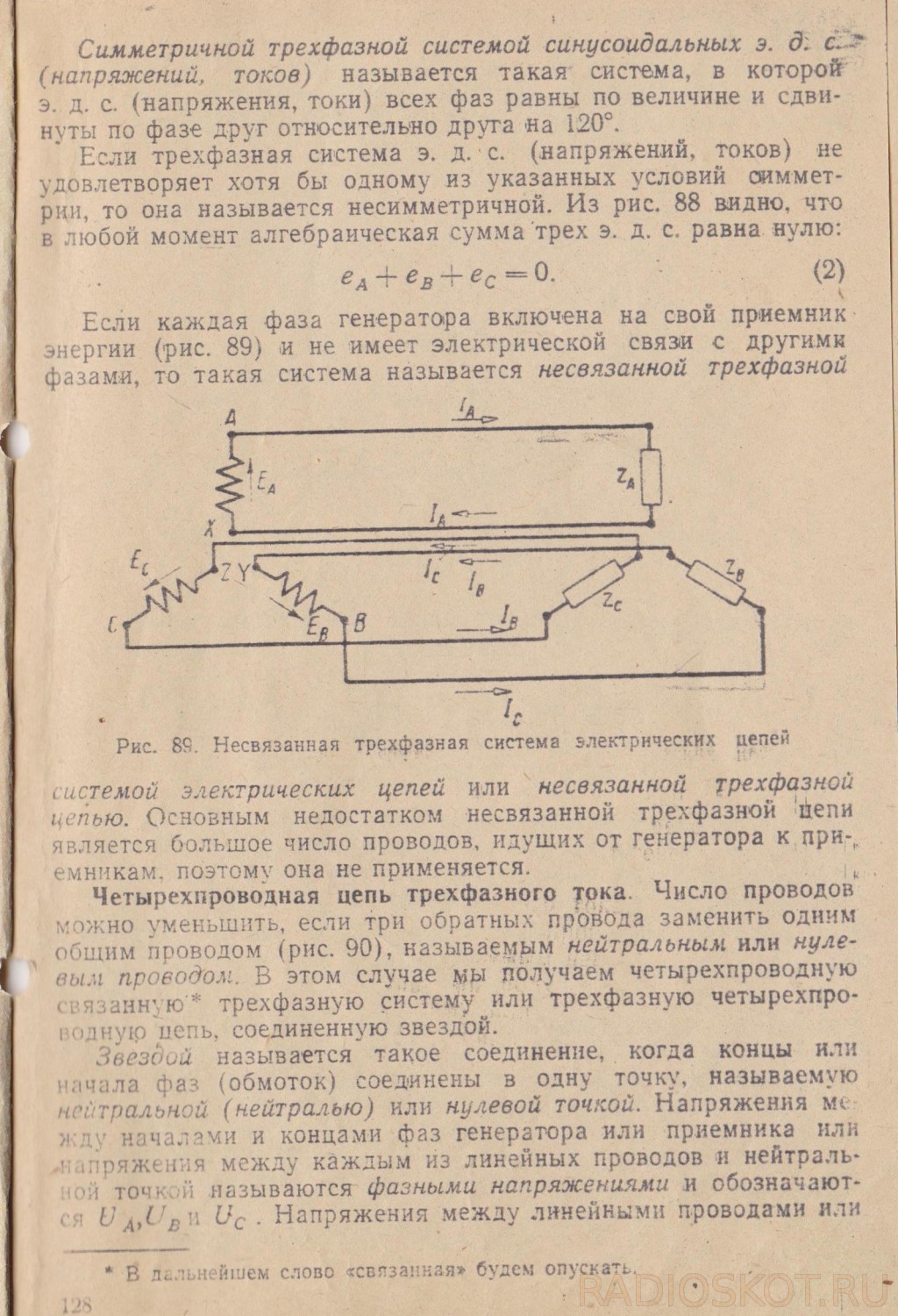

Трехфазные электрические цепи являются основой современных сетей электроснабжения, С описанием их устройства и работы можно познакомиться в любом учебнике по электротехнике. Данная лабораторная работа посвящена исследованию трехфазной электрической цепи, состоящей из 3-х активных нагрузок (реостаты) соединенных звездой. В целях безопасности лабораторная установка питается пониженным 3-х фазным напряжением. Фазное напряжение в цепи составляет 42 В, соответственно линейное напряжение 72 В. Далее идёт теория на страницах из учебника, а после практическая часть материала.

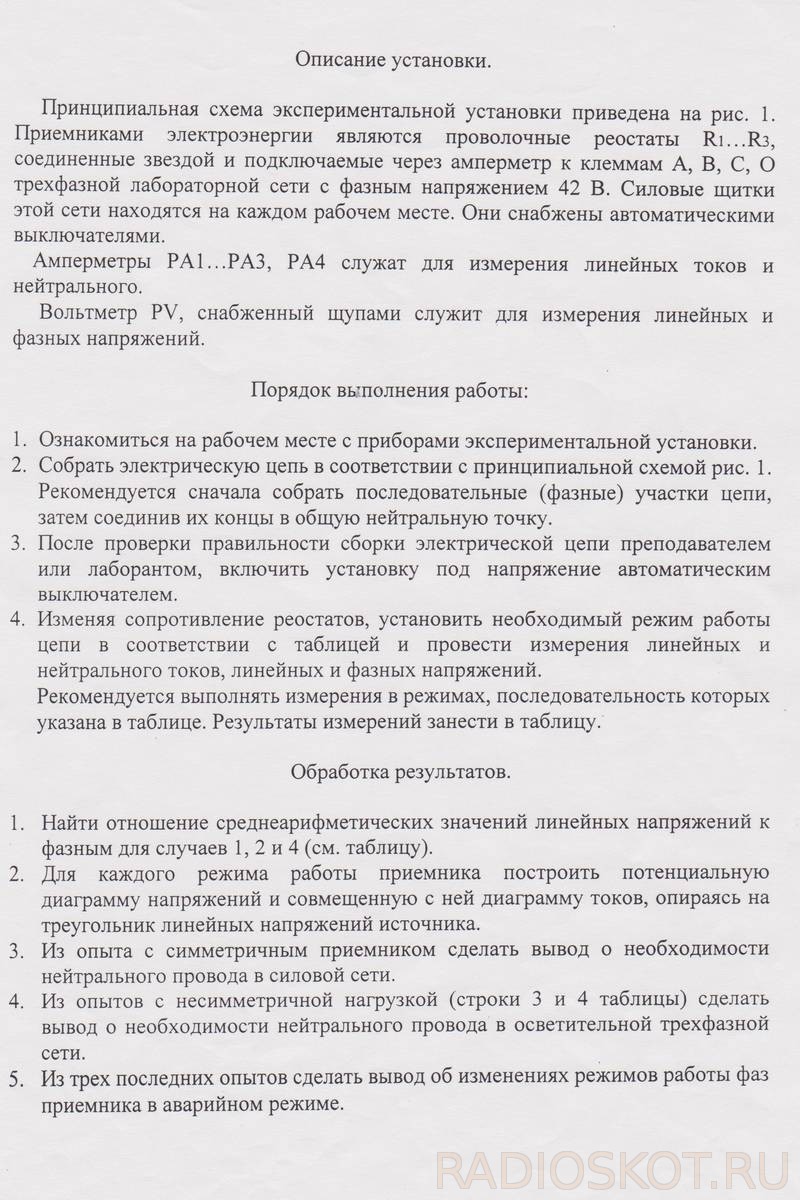

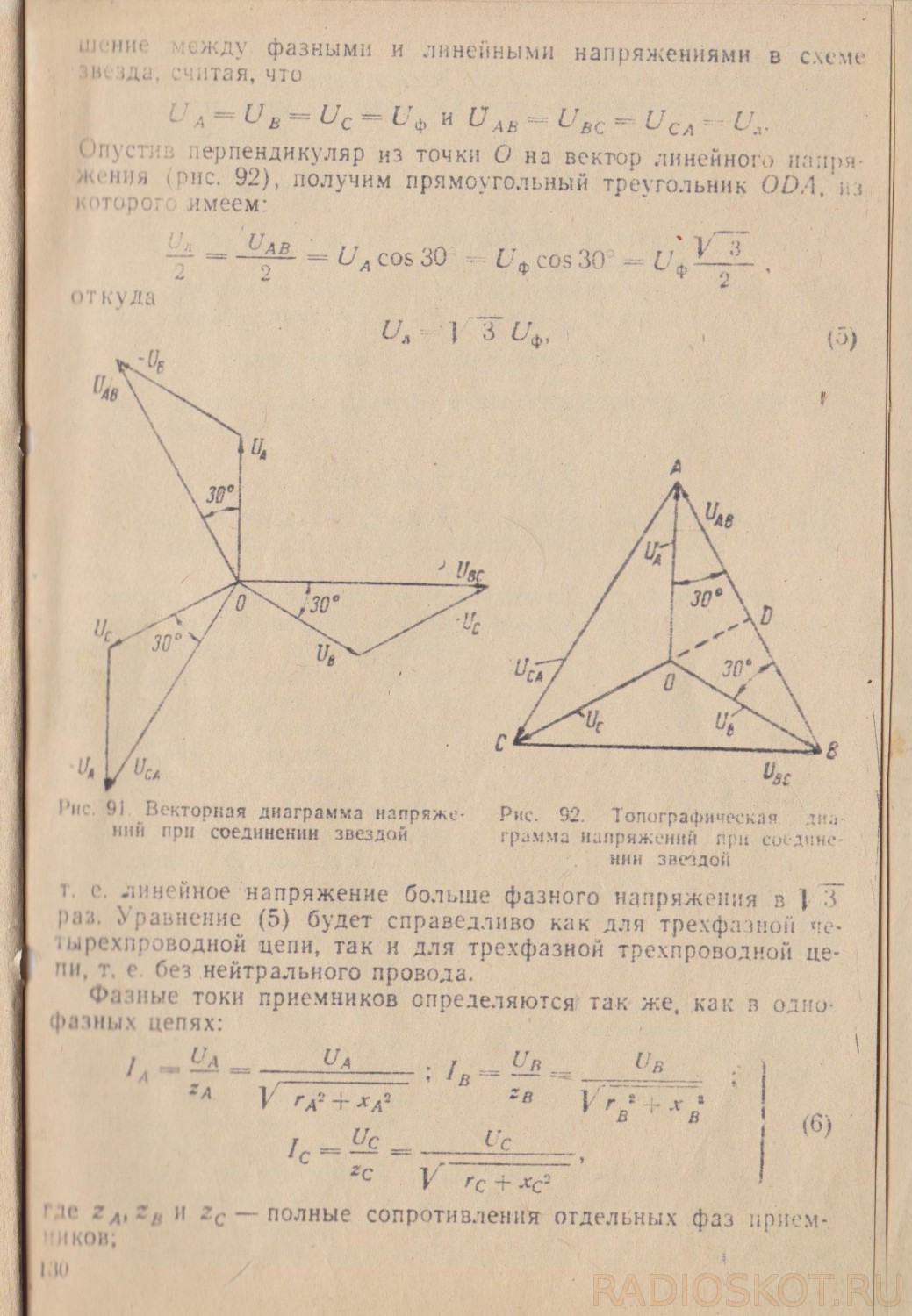

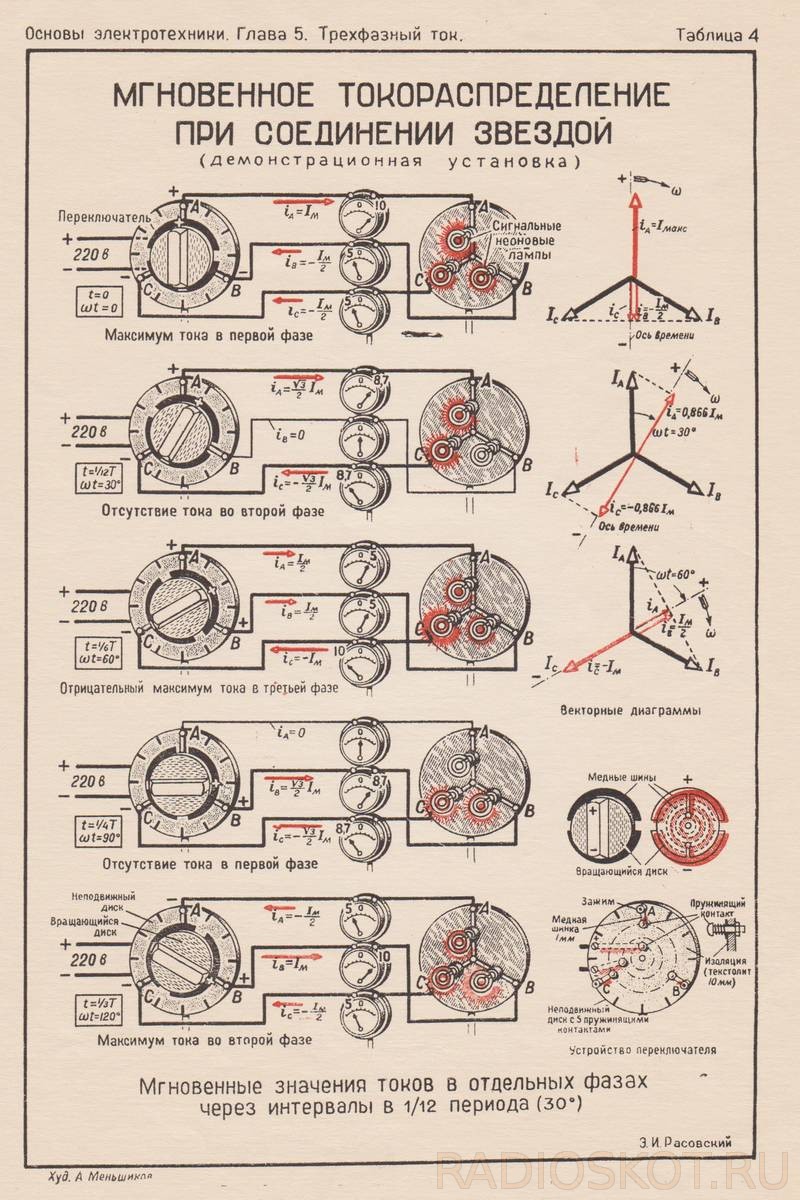

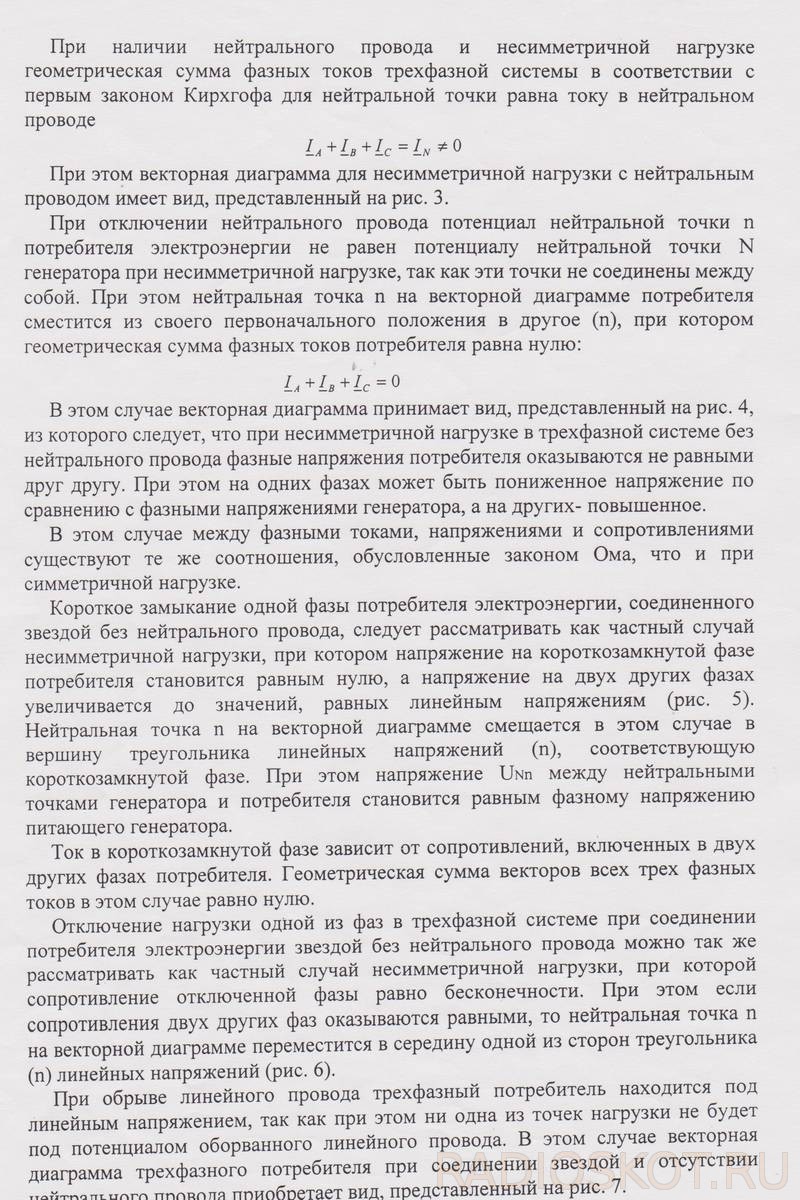

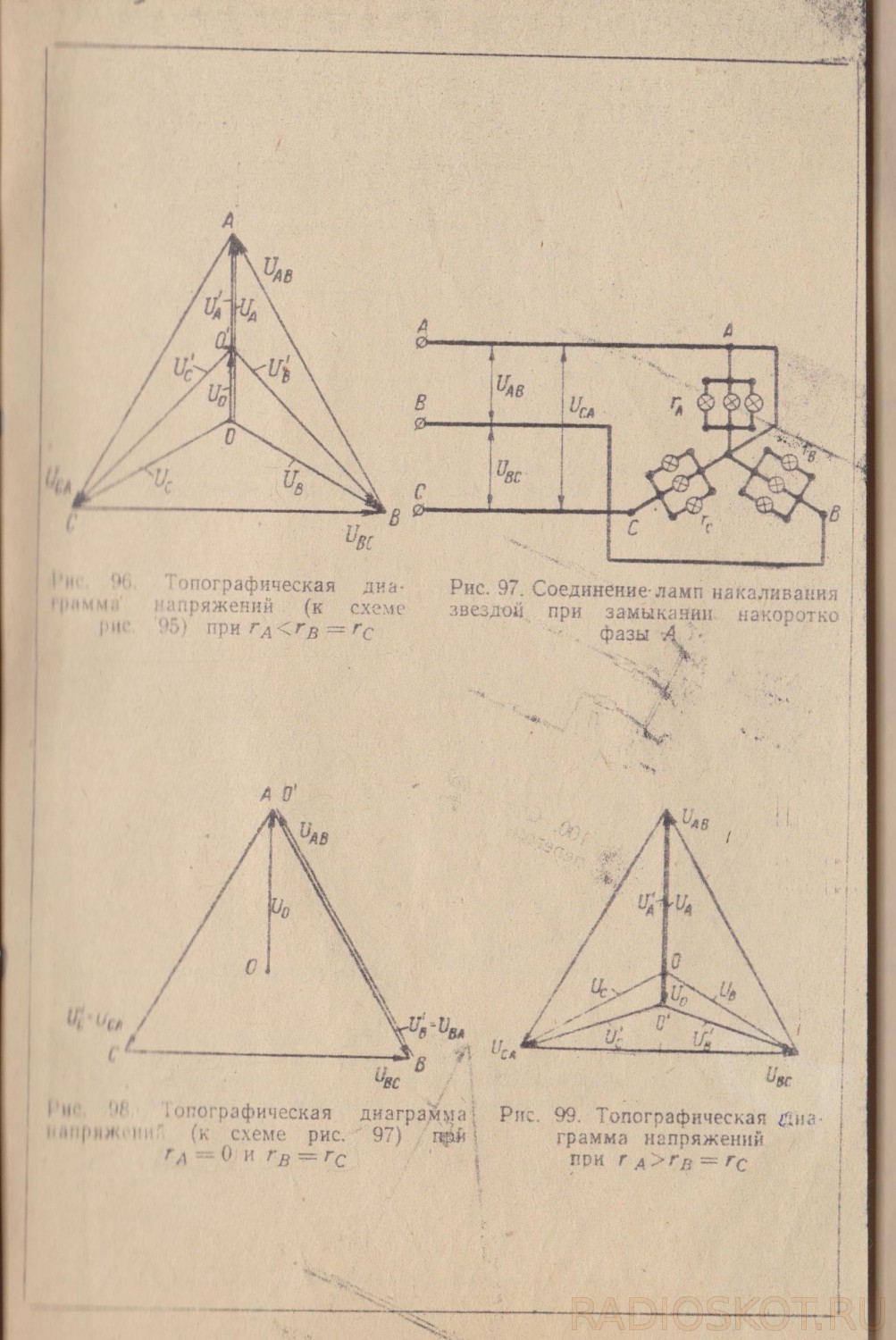

Теория
Практика

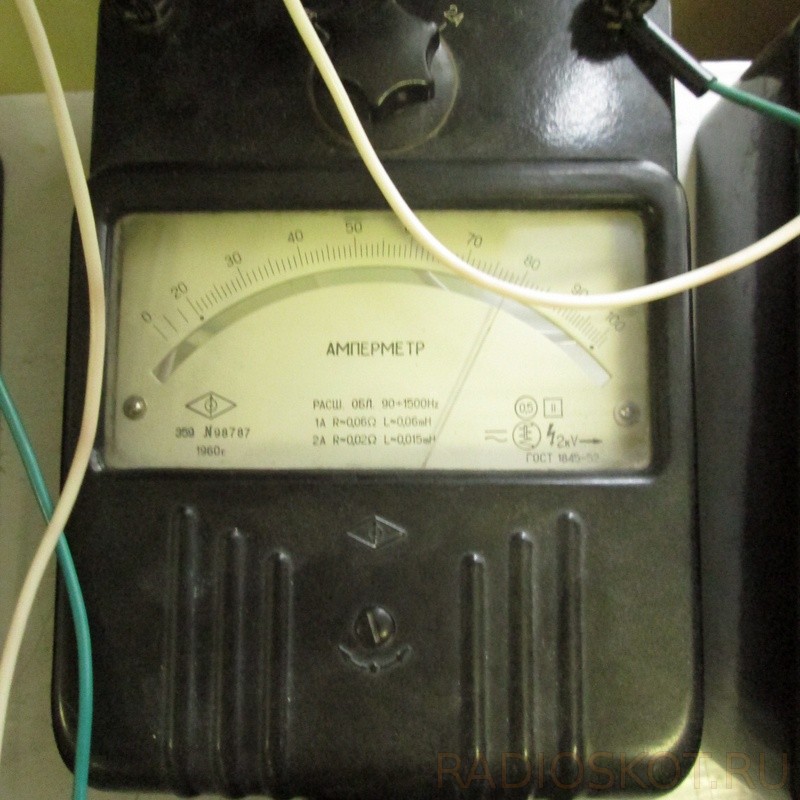

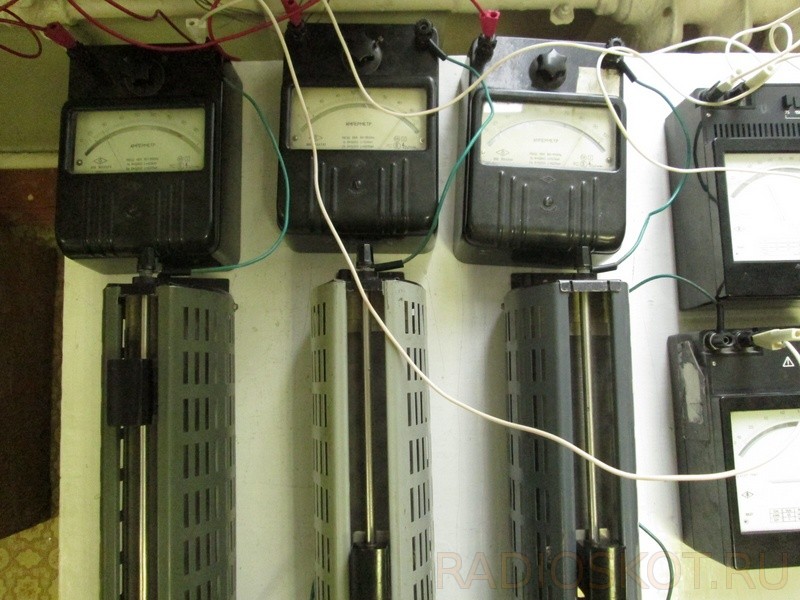

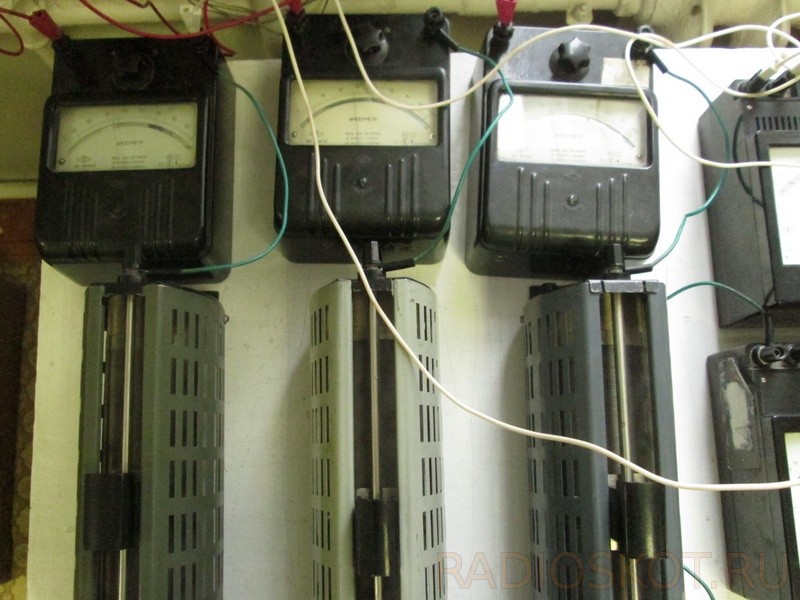

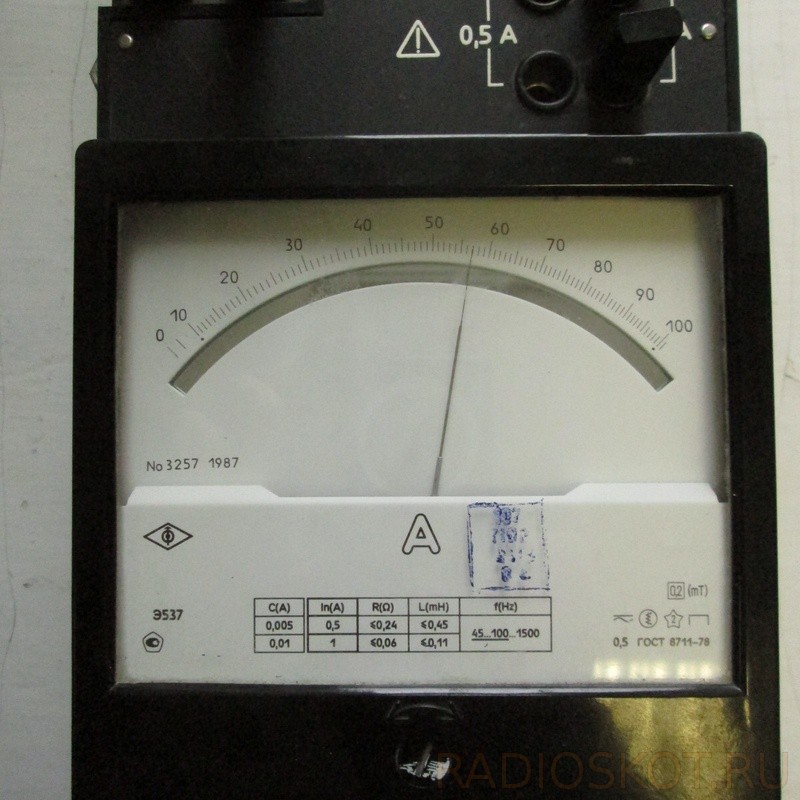

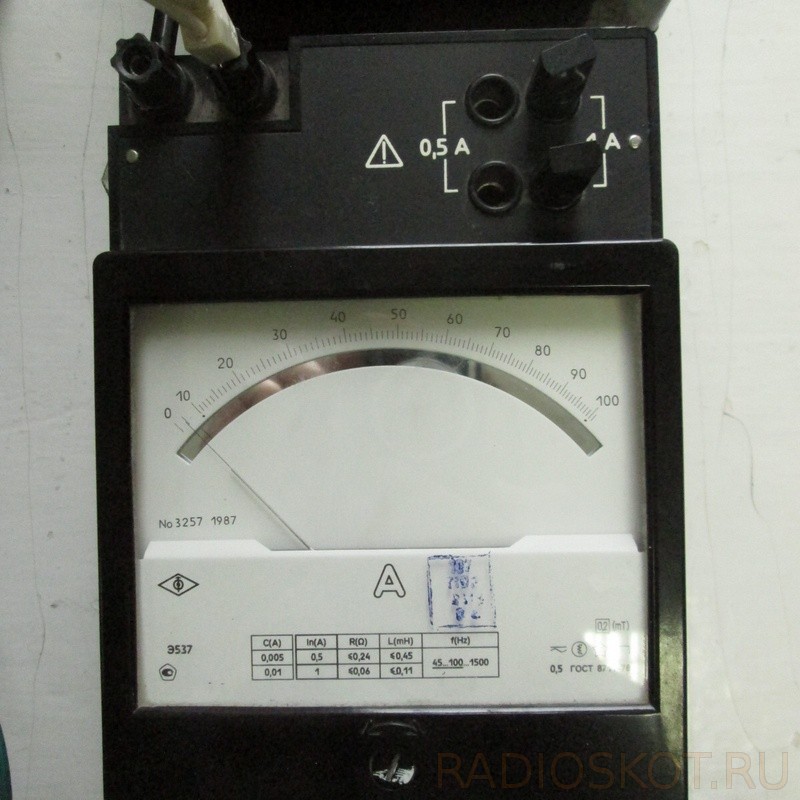

В каждую фазу включен амперметр.
Еще один амперметр включен в нейтральный провод

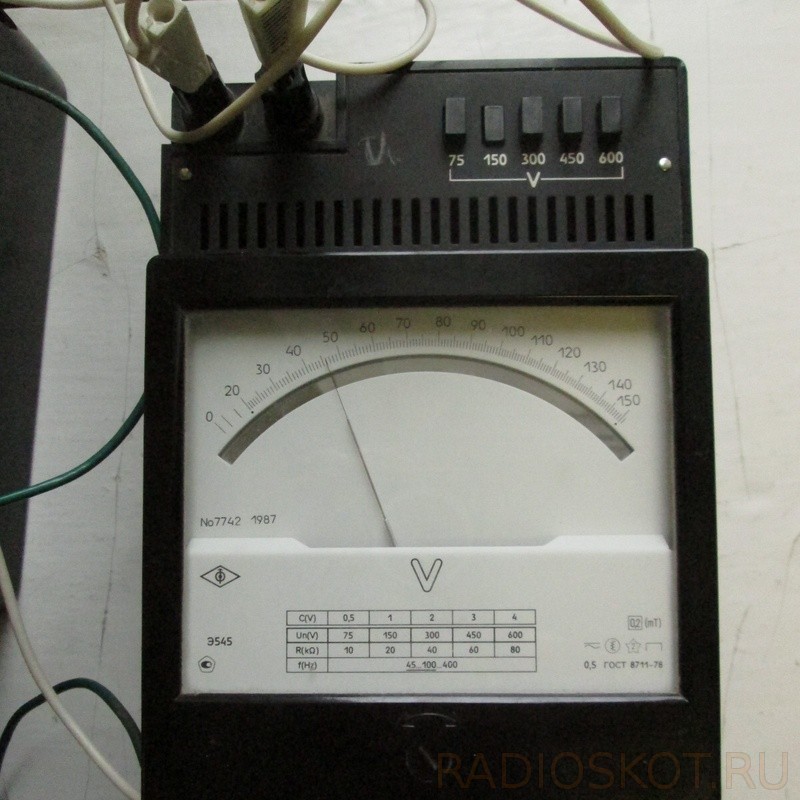

Для экономии места на рабочем столе используется один вольтметр, которым по очереди измеряется напряжение на каждом из реостатов.
Эта работа позволяет продемонстрировать основные режимы работы такой сети. В частности режим симметричной нагрузки, когда нагрузки в каждой из фаз одинаковы, следовательно, одинаков ток каждой из фаз, а ток через нулевой провод близок к нулю.
В таком режиме, по сути, нейтральный провод не нужен. Однако чаще всего количество и мощность потребителей в каждой из фаз существенно различается.

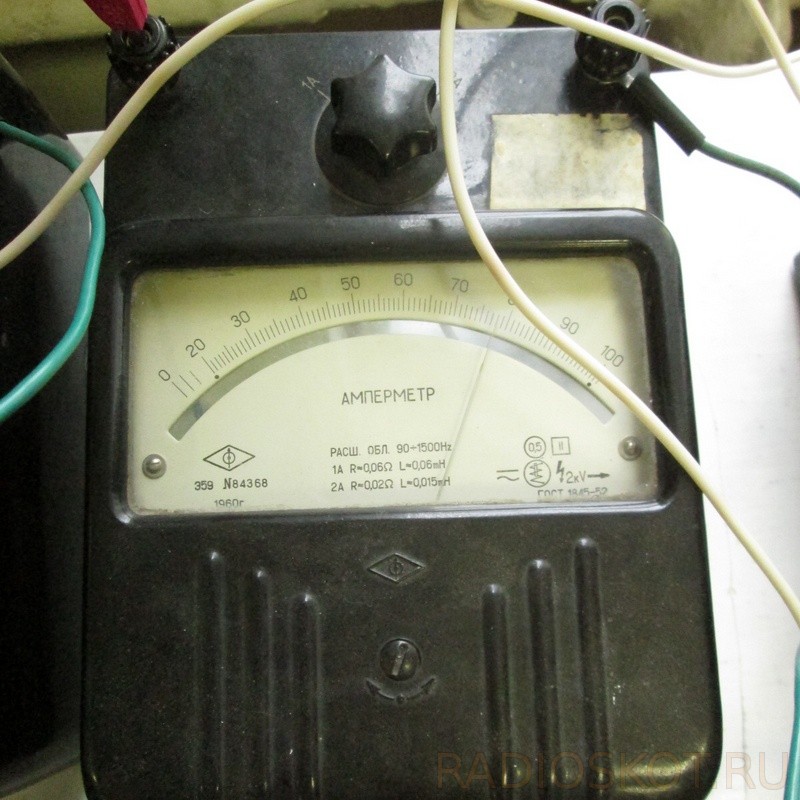

При этом, разумеется токи в разных фазах, то же будут различны.
В режиме несимметричной нагрузки ток через нейтральный провод может достигать существенных величин
При этом с помощью вольтметра можно убедиться, что при обрыве нейтрального провода и несимметричной нагрузке напряжение в каждой из фаз будет различно. На практике это приведет к тому, что в той фазе где напряжение понизится по сравнению с номинальным электроприборы не смогут нормально работать, а там, где напряжение стало выше номинального электроприборы по росту выйдут из строя. Специально для Radioskot.ru — Denev.
