Все компоненты радиоэлектронике можно разделить на Активные и Пассивные. В этой статье приводится подробное сравнение активных и пассивных компонентов, широко используемых в самодельных проектах. Данное сравнение будет полезно для выбора компонентов.
Что такое активный компонент
Радиодеталь, работа которой зависит от источника энергии, а также которая может подавать источник энергии в схему, называется активным компонентом. Вы заметили, что светодиод или ЖК-дисплей не работают без внешнего питания?
Что такое пассивный компонент
Радиодеталь, которая может только получать энергию, и при этом накапливать, рассеивать или поглощать её в магнитном или электрическом поле, называется пассивным компонентом. Напомним, что резистор рассеивает энергию, в то время как конденсатор и катушка индуктивности накапливают энергию, но они не могут использовать этот источник энергии самостоятельно.
Сравнительная таблица
| Параметр | Активные компоненты | Пассивные компоненты |
| Определение | Поставляет энергию в цепь | Поглощает или накапливает энергию от источника питания |
| Примеры | LED, LCD, транзистор, диод, солнечная батарея, микросхема, OLED, батарея и т. д | Резистор, конденсатор, индуктор, антенна, трансформатор и т. д. |
| Управляемость током | Активные компоненты могут управлять током и, следовательно, обеспечивать усиление. | Пассивные компоненты не могут контролировать течение тока. |
| Линейный или нелинейный | Нелинейный | Линейный |
| Прирост мощности | Поскольку он может управлять током, следовательно, обеспечивает прирост мощности | Они не обеспечивают прирост мощности |
| Требования к функциональности | Им нужен внешний источник тока для работы | Им не нужен внешний источник для работы |
| Направление работы | Однонаправленные | Двунаправленные |
Приобрести все радиокомпоненты можно в интернет-магазинах.
Основные электронные компоненты для создания электросхем
1. Резистор:
Как следует из названия, резистор (по английски — сопротивление) используется для сопротивления протеканию тока в цепи. Это явление следует закону Ома U = I R. Здесь если примем напряжение (U) постоянным, то ток (I) обратно пропорционален сопротивлению (R). Итак, если хотите уменьшить ток в цепи, увеличьте значение R или, если хотите увеличить значение тока в цепи, уменьшите значение R.
2. Диод

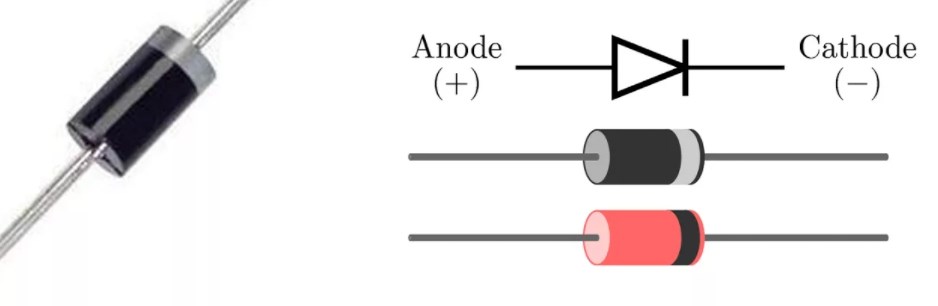

Диод — это полупроводниковое устройство, которое используется в качестве переключателя в электронных и электрических цепях. Диод имеет два вывода: анод (+) и катод (-). Если анод имеет более высокий потенциал, чем катод, тогда диод будет в прямом смещении и будет вести себя как проводник. Если анод имеет более низкий потенциал, чем катод, тогда диод будет иметь обратное смещение, и будет вести себя как разомкнутая цепь.
3. Светодиод (LED)

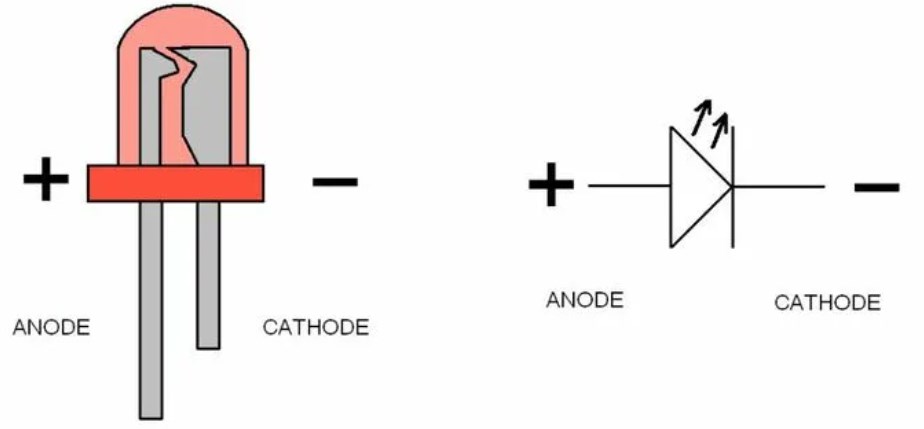

Светодиод имеет два вывода, более длинный называется анодом (+), а более короткий вывод — катодом (-). Таким образом всякий раз, когда применяем прямое смещение к светодиоду с ограничением тока, он будет включаться (светить), а во время состояния обратного смещения светодиод будет выключен.

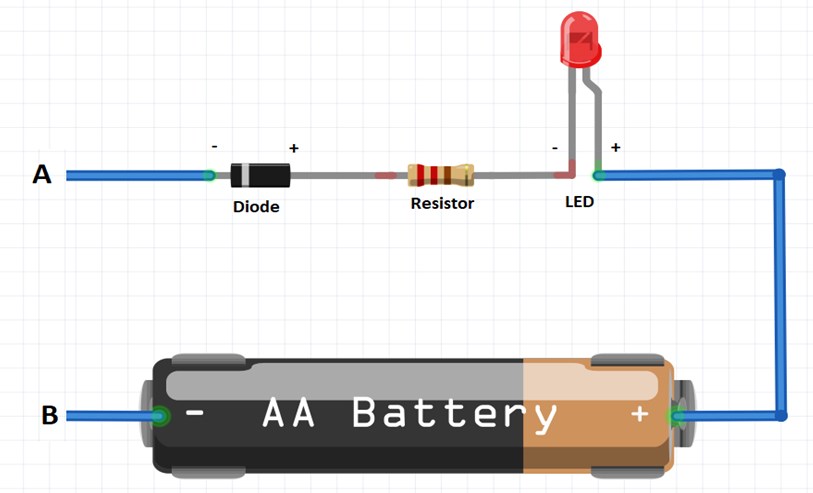

Теперь давайте построим простую электронную схему из этих компонентов. Для этого проекта понадобятся диод, резистор, светодиод и аккумуляторная батарейка. Подключите положительную клемму аккумулятора к положительной клемме светодиода, затем отрицательную клемму к резистору, а другую ногу резистора к аноду диода и катод диода к клемме A. Полное подключение показано на рисунке ниже. Но одной батарейки пальчиковой не хватит, и надо соединить 2 штуки в общий отсек — холдер.
Данная схема предназначена для проверки целостности разных активных и пассивных компонентов, она также может использоваться для определения того, является ли материал проводящим ток или диэлектриком.
Если подключить какой-либо проводящий материал, такой как металл или провод, между клеммами A и B, тогда в цепи будет замкнутый контур, и ток будет течь через все компоненты, а значит светодиод загорится.
Если подключить непроводящий материал, например пластик или дерево между клеммами A и B, тогда в цепи будет разомкнутый контур и ток не сможет протекать, таким образом светодиод будет выключен. Такой себе простейший тестер.
