Если мультивибратор это прибор с двумя неустойчивыми состояниями, который самопроизвольно переходит из одного состояния в другое, то триггер ему полностью противоположен. Это прибор с двумя устойчивыми состояниями и эти состояния он меняет только под внешнем воздействии. Благодаря этому свойству триггеры используются в запоминающих устройствах [1]. В данной работе предлагаются к повторению широко распространенные схемы триггеров, которые можно реализовать на одной логической микросхеме К155ЛА3. Питание подается на 14 выход микросхемы, общий провод 7. Питание осуществляется от стабилизированного источника питания напряжением 5 В.
Асинхронный RS-триггер
Самый простой тип триггера, который является основой для сборки остальных триггеров в данной лабораторной работе. Он собирается на паре логических элементов И-НЕ, хотя аналогично можно использовать ИЛИ-НЕ [2]
Как видно на электрической принципиальной схеме данное электронное устройство обладает симметрией. Если поменять местами входы S и R, одновременно с выходами Q и Q1, то по сути мы получим туже самую схему. Таким образом то где у триггера прямой выход, а где инверсный это по сути вопрос договора.
Для практической реализации схемы используются самодельные модули для изучения микросхем. При подаче питания триггер устанавливается в случайное состояние.
Используя данное устройство можно проследить за выполнением таблицы истинности асинхронного RS-триггер.

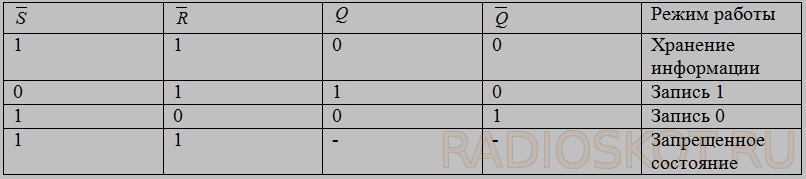

Таблица истинности асинхронного RS-триггера
В частности, можно увидеть, что данный триггер переключается просто от прикосновения к проводам и пронаблюдать запрещенное состояние.
Синхронный RS-триггер
Схема асинхронного RS-триггера проста, но за это приходится заплатить целым рядом недостатков: наличие запрещенного состояния, установка 0 и 1 по отдельным линиям отсутствие синхронизации, низкая помехоустойчивость. Эти недостатки частично устраняются в синхронном RS-триггере, который представляет собой асинхронный RS-триггер к которому добавлена схема синхронизации.
В целом работа данного триггера аналогична, с той поправкой, что при наличии на входе синхронизации низкого логического уровня триггер хранит предыдущее состояние, не реагируя на сигналы по входным линиям, т.е. в этот момент он как минимум гораздо более помехоустойчив.
Синхронный статический D-триггер
В основе данного устройства также лежит асинхронный RS-триггер, к которому присоединена схема синхронизации.
Статический D-триггер имеет один информационный вход и один вход синхронизации. Таким образом, устраняется недостаток RS-триггер – установка 0 и 1 по отдельным линиям. При наличии низкого логического уровня на входе синхронизации данное устройство хранит информацию. При подаче на вход синхронизации высокого логического уровня возможна запись информации в устройство.
Таблица истинности синхронного статического D-триггера [2]
Литература
- Отряшенков Ю.М. Юный кибернетик – М.: Детская литература, 1978
- Ямпольский В.С. Основы автоматики и электронно-вычислительной техники – М. Просвещение, 1991
- Теория по триггерам
Специально для сайта Радиосхемы — Denev
