В настоящее время, с переходом на энергосберегающие технологии и уменьшении доли атомной электроэнергии, обострилась проблема бережливого расходования электричества для освещения. Одна из проблем – продление срока эксплуатации электрических ламп накаливания и ламп дневного света, ведь новые светодиодные лампы пока являются экзотикой, причём довольно дорогостоящей. Качество наших электрических ламп желает быть значительно лучше, да и напряжение в сети не бывает стабильным – то понижается до 180 В в расходные пиковые периоды, то повышается до 250 В в ночное время, что способствует быстрому выходу из строя ламп накаливания. Поэтому был рассмотрен ряд схем, которые продлевают срок службы электрических ламп в несколько раз и снижают нагрузку на нить накала лампы в момент её включения, когда лампы перегорают особенного часто.

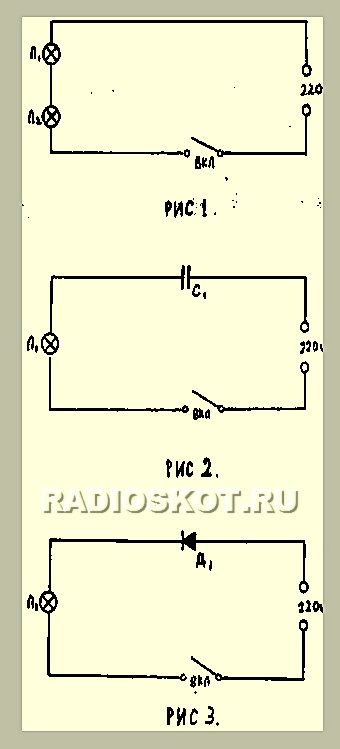

Последовательное соединение двух ламп (рис.1). Такое соединение ламп накаливания снижает их светосилу, однако значительно продлевает срок их службы. Одно из таких соединений – (две лампы по 150 Вт) горело 10 лет без дополнительных выключений. Особенно удобно было его применение в двухламповых потолочных светильниках, где просто переделывалась монтажная схема.
Использование балластного конденсатора (рис.2). В этой схеме последовательно с лампой включается балластный конденсатор, который гасит часть электрического тока и сглаживает скачки напряжения. В схеме используются конденсаторы типа МБГП, МБМ, КБМ, КГГ-И и другие с напряжением больше 220 В. Емкость их подбирается практически к лампам разной мощности.
Использование диода (рис.3). Это широко известная схема часто меняется в бытовых условиях (в подъездах, вспомогательных помещениях, подвалах). Так как через лампу идёт выпрямленный полупериодный ток, то лампа светит слабее, но значительно продлевается срок её службы. В схеме используются диоды, рассчитанные на ток не меньше 1 А и с напряжением 400 В (IN4007).
Поэтапное включение лампы (рис.4). Это одна из хорошо зарекомендовавших себя схем. В ней напряжение на спираль лампы подаётся сначала через диод, а затем, когда нить лампы разогреется, то напрямую. Это уменьшает начальный ток лампы и значительно увеличивает её ресурс.
Использование балластного резистора (рис.5). Эта простейшая схема использования балластного сопротивления, где нагрузка на лампу регулируется проволочным потенциометром (керамическим). Недостатком схемы является нагрев сопротивления и бесполезный расход электрического тока. Однако сопротивлением можно регулировать накал лампы в целях продления срока её службы и для других нужд.
VD1-VD4 — КД105Б (для 100 Вт) и КД202Ж, КД202С (для 200 Вт)
VD5 — КУ201К, КУ202К-Н
VD6
-Д220 (для 100 Вт) и кремниевый маломощный (для 200 Вт)
VD7-A814A
VT1, VT2 — КТ315Б (для 100 Вт) и любой кремниевый мало¬мощный соответствующей структуры со статическим коэффи¬циентом передачи тока не менее 50 (для 200 Вт)
R1 — 1кОм
R2, R3- 10 кОм
R4 – 100 кОм
R5 — 2,7 мОм
R6 — 160 кОм
С1 -2,0 мкФ
L1 – до 150 ватт
R1-10 к
VD1 — КД 105 Б, КД 105 В, КД 105 Г.
УВ2-Д226В,Д 226 Г, Д 226 Д.
VS — КУ — 202 Н, КУ 202 М, КУ 201 Л.

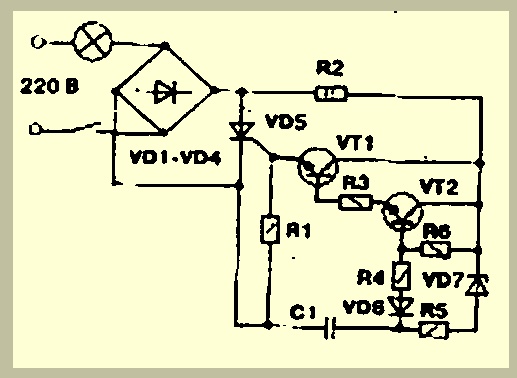

Схемы питания ламп накаливания со ступенчатым бесконтактным включением тока в момент включения (рис.6, 7). Эти устройства ставятся и умещаются в выключателе или рядом с ним. Они позволяют плавно включать электрическую лампу, т.е. до номинального значения увеличить ток через спираль лампы в течение 1 сек после её включения. Это позволяет значительно увеличить срок службы электрических ламп до 10-15 и более лет. Схемы позволяют работать с электрическими лампами накаливания мощностью 100-200 Ватт. Все вышеперечисленные методы включения ламп, позволяют серьёзно экономить расход осветительных элементов и следовательно уменьшить время, необходимое на их замену.
