Как читать и понимать схемы

Принципиальные электрические схемы — основа электроники, без которой невозможно представить работу радиолюбителя. Они подобны карте, указывающей, как соединить компоненты, чтобы собрать рабочее устройство, будь то простая мигалка на светодиодах или сложный цифровой усилитель звука. Освоение этого навыка открывает перед вами двери в мир творчества: вы сможете не только собирать устройства по готовым инструкциям, но и ремонтировать технику, адаптировать проекты под свои нужды или даже создавать что-то совершенно новое.

Для новичков чтение схем может показаться сложным, но с правильным подходом этот процесс становится понятным и увлекательным.

Кому пригодится это руководство? Тем, кто только начинает свой путь в электронике и хочет разобраться в базовых принципах. Оно подойдет и тем, кто уже пробовал собирать простые устройства, но желает научиться модифицировать их — например, добавить регулятор скорости к мигающей гирлянде или заменить батарейку на USB-питание. Представьте: вы нашли старую радиолу, хотите ее починить, но не знаете, с чего начать. Или у вас есть идея сделать датчик освещенности для комнаты, но готовые схемы не совсем подходят. С сайтом Радиосхемы вы найдете ответы на все эти вопросы.

Мы разберем основные символы, которыми обозначаются компоненты, научимся шаг за шагом анализировать схемы и рассмотрим, как их улучшать. Вы поймете, как превратить набор линий и значков в понятную схему. А для работы нам понадобятся простые инструменты: бумага и карандаш для заметок, мультиметр для проверки соединений и, возможно, бесплатная программа вроде KiCAD, чтобы визуализировать схемы. Никаких сложных терминов или умных формул — только практичные советы и примеры!

Основы принципиальных схем

Принципиальная схема — это графическое изображение, показывающее, как электрические компоненты соединены между собой в устройстве. Она не указывает, где физически расположены детали на плате или как выглядят провода, а сосредотачивается на логике работы: что с чем связано и как ток проходит через систему. Представьте ее как инструкцию, где вместо слов используются символы и линии. Например, схема простого фонарика покажет батарею, выключатель и лампочку, соединенные в цепь, без лишних деталей о корпусе или длине проводов.

Эти схемы отличаются от монтажных, которые больше похожи на чертежи для сборки, или макетов, показывающих реальное расположение деталей. Принципиальная схема — это «мозг» проекта, его суть. Она отвечает на вопрос: «Как это работает?» — и дает вам ключ к пониманию любого электрического устройства.

Типы радиосхем

Существует несколько видов принципиальных схем, и для новичков полезно знать основные различия:

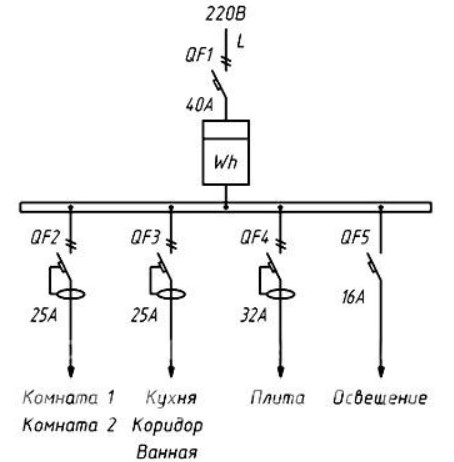

Однолинейные схемы. Это упрощенные варианты, где показаны только главные элементы и их связи. Например, схема подключения розетки в доме может быть однолинейной — просто линия от источника питания к точке потребления.

Полные принципиальные схемы. Здесь детализированы все компоненты: резисторы, конденсаторы, транзисторы и их соединения. Такие схемы вы встретите в проектах вроде радиоприемников или усилителей.

Блочные (структурные) схемы. Они показывают устройство в виде блоков (например, «Источник питания» → «Усилитель» → «Динамик»), без лишних подробностей. Это удобно для общего понимания сложных устройств.

Для начала мы сосредоточимся на полных принципиальных схемах, так как они чаще всего используются в хобби-проектах.

Ключевые элементы

Чтобы читать схему, важно понимать ее «строительные блоки». Вот основные элементы, которые вы увидите:

• Линии соединений. Это «дороги», по которым течет ток. Сплошная линия обозначает проводник, соединяющий компоненты. Если линии пересекаются, но нет точки, они не связаны. Точка на пересечении — знак соединения.
• Узлы. Места, где сходятся несколько линий, называются узлами. Это точки, где ток может разделяться или объединяться. Например, два резистора, подключенные к одной батарее, имеют общий узел.
• Компоненты. Это «рабочие лошадки» схемы: резисторы ограничивают ток, конденсаторы накапливают заряд, транзисторы усиливают сигналы. Каждый из них имеет свой символ.

Стандарты обозначений

Символы на схемах стандартизированы, чтобы их понимали во всем мире. Основные стандарты — международный (IEC) и российский (ГОСТ). Например, резистор в IEC изображается как прямоугольник, а в ГОСТ — как зигзаг. Сегодня чаще встречается IEC, особенно в иностранных проектах, но на старых советских схемах вы увидите ГОСТ. Не пугайтесь различий: главное — запомнить несколько базовых символов, а остальное придет с опытом. Вот подробный материал про обозначения разных деталей.

Символы и обозначения

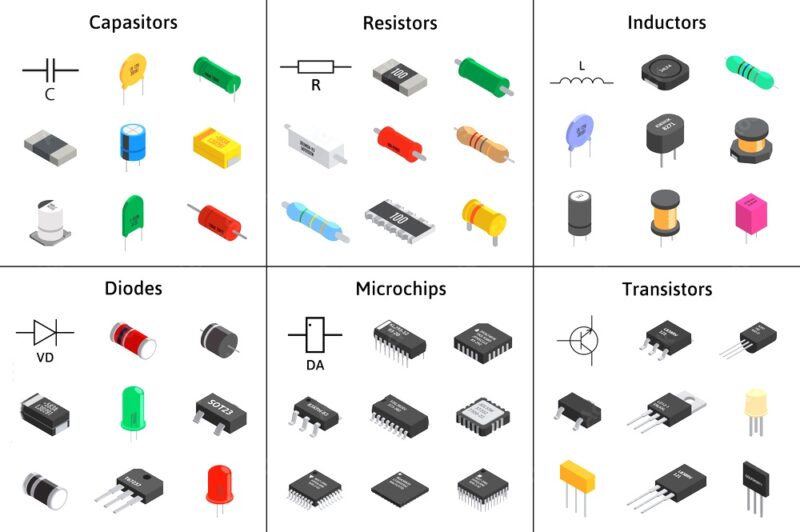

Теперь перейдем к «алфавиту» схем — символам, обозначающим компоненты. Их видов имеется под сотню, но начнем с самых распространенных:

• Резисторы (R). Ограничивают ток, защищая другие детали. Символ — прямоугольник (IEC) или зигзаг (ГОСТ). Рядом указывается номинал, например, «330 Ом» или «1 кОм». Бывают переменные резисторы (потенциометры) — с третьим выводом и стрелкой.
• Конденсаторы (C). Накапливают заряд и сглаживают сигналы. Неполярные обозначаются двумя параллельными линиями, полярные (например, электролитические) — одной толстой линией и одной тонкой, с «+» у толстой. Номинал — в микрофарадах (мкФ) или пикофарадах (пФ).
• Диоды (D). Пропускают ток только в одну сторону. Символ — стрелка, упирающаяся в линию. Светодиоды (LED) дополняются двумя маленькими стрелками, указывающими свет. Стабилитроны имеют «хвостик» на линии.
• Транзисторы (Q). Усиливают сигнал или работают как выключатели. Биполярные (NPN, PNP) — кружок с тремя выводами (база, коллектор, эмиттер), стрелка показывает направление тока. Полевые (MOSFET) — с тремя линиями и «затвором».
• Микросхемы (IC). «Мозги» сложных схем. Изображаются как прямоугольник с выводами (от 4 до сотен). Нумерация идет против часовой стрелки от метки (точки или выреза на корпусе).

Источники питания

Без питания схема — просто картинка. Вот как обозначаются источники:

• Батарея. Несколько чередующихся длинных и коротких линий: длинная — плюс, короткая — минус. Например, 9 В батарея — это одна пара линий.
• Переменный ток. Волнистая линия (~) или надпись «AC». Используется для трансформаторов.
• Заземление (GND). Треугольник с горизонтальными линиями или стрелка вниз. Это «нулевая» точка схемы, в батареечной конструкции — обычно минус питания.

Соединительные элементы

Эти детали связывают схему в единое целое:

• Провода. Сплошные линии показывают физические соединения. Пунктирные — логические связи или опциональные элементы.
• Разъемы и переключатели. Разъемы — кружки или прямоугольники с выводами. Переключатель — линия с разрывом и стрелкой.
• Точки соединения. Маленький кружок на пересечении линий означает, что они соединены.

Практика: распознавание символов

Вот простая схема: батарея 9 В, резистор 270 Ом и светодиод, соединенные последовательно.

Нарисуйте мысленно: длинная и короткая линии (батарея), прямоугольник (резистор), стрелка с «световыми» стрелками (светодиод). Линии идут от плюса батареи через резистор к светодиоду и к минусу. Узнаете эти символы? Попробуйте найти их на любой схеме из интернета.

Пошаговый анализ схемы

Шаг 1: Определение источника питания

Первое, что нужно найти, — откуда берется энергия. Это может быть батарея (9 В, 5 В), USB-порт или трансформатор. Посмотрите на схему: где плюс (+), где минус (-)? Например, в схеме с батарейкой плюс — длинная линия, минус — короткая. Если это микроконтроллер вроде Arduino, питание идет через пины VIN или 5V. Запишите напряжение — оно важно для дальнейших расчетов.

Шаг 2: Поиск ключевых компонентов

Теперь определите, что схема делает. Есть светодиод? Возможно, это индикатор. Транзистор с резисторами? Похоже на усилитель. Микросхема и динамик? Может быть звуковой генератор. Найдите «главного героя» — компонент, вокруг которого строится логика. Например, в схеме мигающего светодиода это сам светодиод и управляющий им контроллер.

Шаг 3: Трассировка пути тока

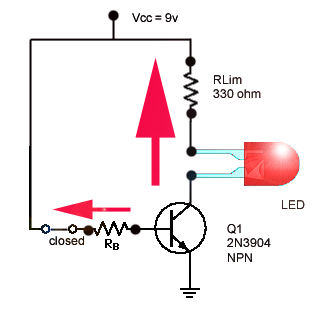

Следите за током от плюса к минусу. Возьмем пример: батарея 9 В, резистор 330 Ом, светодиод. Ток идет от плюса батареи через резистор (ограничивает силу тока), затем через светодиод (загорается) и возвращается к минусу. Это последовательное соединение. Если есть развилки (узлы), ток делится — это параллельное соединение.

Шаг 4: Анализ узлов и соединений

Посмотрите, как компоненты связаны. Два резистора от одного узла к разным светодиодам? Это параллель. Переключатель разрывает цепь? Он управляет включением. Например, в схеме с двумя светодиодами и батареей узел после батареи делит ток между ними.

Шаг 5: Чтение номиналов

Номиналы указывают, как работают компоненты (вот про маркировку деталей статья). Резистор «330» — 330 Ом. Конденсатор «104» — 100 нФ (10 х 10⁴ пФ). Для светодиода важно знать падение напряжения (обычно 2–3 В) и ток (10–20 мА). В нашей схеме: батарея 9 В, светодиод 2 В, резистор 330 Ом. Ток = (9–2) / 330 ≈ 21 мА — подходит для светодиода.

Практика: разбор простой схемы

Схема: батарея 9 В, резистор 330 Ом, светодиод. Ток идет от плюса через резистор к светодиоду и к минусу. Резистор защищает светодиод от перегорания. Вопрос: что будет, если убрать резистор? Ответ: светодиод сгорит от избытка тока!

Улучшение и модификация схем

Когда вы освоили чтение радиосхем, следующий шаг — подстроить их под себя. Готовые проекты не всегда идеальны: напряжение может не подходить, функции оказаться лишними или, наоборот, чего-то не хватать. Модификация позволяет подстроить устройство под ваши задачи. Например, нашли схему фонарика на батарейке, но хотите питать его от USB. Или вам нужен мигающий светодиод, который включается по нажатию кнопки. Улучшение и адаптация — это способ превратить чужую идею в вашу собственную.

Модификации могут быть простыми (замена резистора) или сложными (добавление микроконтроллера). Главное — понимать, как изменения влияют на работу. Давайте разберем основные приемы и приведем примеры, которые вы сможете повторить или подогнать под свои нужды.

Основные приемы улучшения

Вот несколько способов сделать схему лучше или удобнее:

Замена компонентов.

• Резисторы. Если светодиод в схеме слишком яркий, увеличьте сопротивление. Например, вместо 330 Ом поставьте 1 кОм — ток уменьшится, яркость упадет.
• Конденсаторы. Для фильтрации пульсаций замените маленький конденсатор (10 мкФ) на более емкий (100 мкФ) — сигнал и напряжение станет стабильнее.
• Источники питания. Батарею 9 В можно заменить стабилизатором 7805 и адаптером 12 В, чтобы питать устройство от розетки.

Добавление элементов.

• Переключатель. Хотите вручную включать схему? Добавьте выключатель в разрыв цепи между источником и нагрузкой.
• Датчик. Простая схема освещения станет «умной», если подключить фоторезистор, реагирующий на свет.
• Индикатор. Светодиод с резистором на выходе питания покажет, работает ли устройство.

Удаление лишнего.

Если в схеме есть ненужный фильтр (конденсатор) или дополнительный резистор, уберите их, чтобы упростить сборку. Главное — убедитесь, что это не нарушит работу.

Пример 1: Улучшение схемы мигающего светодиода

Давайте возьмем классическую схему с микроконтроллером Arduino Uno, которая заставляет светодиод мигать. Исходная версия проста: светодиод подключен к выводу 13 через резистор 330 Ом, а земля (GND) — к соответствующему выводу платы. Код в Arduino IDE выглядит так:

void setup() {
pinMode(13, OUTPUT); // Пин 13 — выход
}
void loop() {
digitalWrite(13, HIGH); // Включить светодиод
delay(1000); // Ждать 1 секунду
digitalWrite(13, LOW); // Выключить светодиод
delay(1000); // Ждать 1 секунду
}

Светодиод мигает каждую секунду. Но что, если вы хотите включать его только по нажатию кнопки? Давайте улучшим схему.

Модификация: Добавим кнопку. Подключите кнопку к пину 2 и GND через резистор 10 кОм (подтяжка вниз, чтобы избежать «плавающего» сигнала). Светодиод остается на пине 13.

Новая схема: Батарея (или USB) питает Arduino, кнопка идет на пин 2, светодиод — на пин 13 через резистор.

Обновленный код:

int buttonPin = 2; // Пин кнопки
int ledPin = 13; // Пин светодиода

void setup() {
pinMode(ledPin, OUTPUT); // Светодиод — выход
pinMode(buttonPin, INPUT); // Кнопка — вход
}

void loop() {
if (digitalRead(buttonPin) == HIGH) { // Если кнопка нажата
digitalWrite(ledPin, HIGH); // Включить светодиод
delay(500); // Мигание: 0.5 сек вкл
digitalWrite(ledPin, LOW); // Выключить
delay(500); // 0.5 сек выкл
} else {
digitalWrite(ledPin, LOW); // Кнопка не нажата — светодиод выключен
}
}

• Что изменилось? Теперь светодиод мигает только при нажатой кнопке. Резистор 10 кОм стабилизирует сигнал кнопки, а задержка сокращена до 0,5 секунды для более быстрого эффекта.
• Адаптация под себя: Хотите другой ритм? Измените значения delay(). Нужно два светодиода? Подключите второй к пину 12 и добавьте его в код.

Пример 2: Адаптация схемы питания

Теперь рассмотрим схему блока питания. Исходная версия: вход 12 В от адаптера, стабилизатор 7805 (выход 5 В), конденсаторы 0,1 мкФ на входе и выходе для сглаживания. Это типичная схема для питания Arduino или других устройств на 5 В. Но что, если вы хотите добавить USB-выход и индикатор работы?

Модификация: USB-выход.

• Добавьте USB-разъем типа A. Подключите выводы 2 и 3 через резисторы (2.2 кОм) к GND для распознавания устройства, а 5 В и GND — к выходу 7805.
• Индикатор. Подключите светодиод с резистором 560 Ом параллельно выходу 5 В — он загорится при подаче питания.
• Конденсаторы. Увеличьте емкость до 22 мкФ на выходе, чтобы справляться с нагрузкой от USB.

Новая схема: Вход: адаптер 12 В → 7805 (вход). Выход: 7805 (5 В) → конденсатор 22 мкФ → USB-разъем и светодиод с резистором 560 Ом. GND соединяет все общие точки.

Расчеты: Ток через светодиод: (5 В – 2 В) / 1000 Ом = 3 мА — безопасно.

Нагрузка USB: до 500 мА. 7805 выдерживает 1 А, но нужен радиатор для охлаждения.

Результат: Теперь вы можете питать устройство через USB (например, телефон или Arduino) и видеть, что питание работает, благодаря светодиоду.

Улучшение: Хотите больше тока? Замените 7805 на микросхему LM2596 (до 3 А) с регулируемым по напряжению выходом.

Советы по безопасности

Модифицируя схемы, важно не навредить ни себе, ни компонентам:

• Проверяйте напряжение. Мультиметром измерьте вход и выход, чтобы убедиться, что они соответствуют ожиданиям. Вот как правильно это делать.
• Ограничивайте ток. Используйте резисторы или предохранители (например, 1 А на входе), чтобы избежать перегрузки.
• Стабилизация. Если добавляете мощные элементы (моторы, реле), ставьте стабилитроны или конденсаторы для защиты от скачков напряжения.

Ошибки новичков и как их избежать

Ошибка 1: Неправильное чтение соединений

Новички часто путают пересечение линий с узлом. Если две линии пересекаются без точки — это просто наложение, они не связаны. Точка означает соединение. Пример: в схеме батарея питает два светодиода через узел, но вы думаете, что ток идет только к одному. Решение: внимательно ищите точки и проверяйте путь тока карандашом.

Ошибка 2: Игнорирование номиналов

Без резистора светодиод на 9 В сгорит за секунду. Ток будет слишком большим: (9–2) / 0 ≈ бесконечность. Решение: всегда считайте ток по закону Ома (I = U / R) и подбирайте резистор. Для светодиода 20 мА при 9 В: (9–2) / 0.02 = 350 Ом — ближайший стандартный 330 Ом.

Ошибка 3: Неправильная полярность

Перевернутый электролитический конденсатор может взорваться, а диод не пропустит ток. Пример: в схеме питания вы поставили конденсатор наоборот — он нагреется и выйдет из строя. Решение: проверяйте «+» и «–» на символах и деталях (у конденсатора «+» обычно длиннее).

Ошибка 4: Сложные схемы без подготовки

Новичок берется за усилитель на 5 транзисторах, не понимая базовых цепей. Итог — путаница и разочарование. Решение: начните с простого — соберите схему с батарейкой и светодиодом, затем добавляйте сложность постепенно.

Практика: исправление ошибок

Дана схема: батарея 3 В, светодиод, подключен напрямую. Ошибка: нет резистора. Исправление: добавьте 200 Ом между батареей и светодиодом. Проверьте: ток теперь (3–2) / 200 ≈ 5 мА — безопасно.

Инструменты и ресурсы

Программы для чтения и создания схем

Когда вы начинаете разбираться в схемах, полезно иметь под рукой инструменты, которые упрощают работу. Программы для рисования и симуляции схем — отличный способ проверить свои идеи без пайки. Вот несколько вариантов, идеальных для новичков:

• KiCAD. Это бесплатная программа с открытым кодом, популярная среди радиолюбителей. Она позволяет рисовать принципиальные схемы, проектировать платы и даже проверять соединения. Интерфейс сначала кажется сложным, но после пары часов практики вы сможете создать схему вроде блока питания с USB-выходом. Начните с шаблона: добавьте батарею, резистор и светодиод, соедините их линиями — и схема готова.
• Fritzing. Отличный выбор для начинающих благодаря простоте. Здесь схемы выглядят как макеты на реальной плате: вы видите компоненты в «живом» виде, а не только символы. Например, подключите Arduino, светодиод и кнопку — программа покажет, как это будет выглядеть на макетной плате. Минус — меньше возможностей для сложных проектов.
• Tinkercad Circuits. Онлайн-симулятор, не требующий установки. Вы можете собрать схему (например, мигающий светодиод с Arduino), написать код и сразу проверить, как она работает. Идеально для экспериментов: добавьте резистор, измените номинал и смотрите, как меняется яркость.

Эти программы помогут вам не только читать, но и создавать свои проекты. Попробуйте начать с Tinkercad — он самый дружелюбный для новичков.

Полезные сайты и книги

Знания приходят с практикой, но хорошие ресурсы ускоряют процесс. Вот что стоит держать под рукой:

• Datasheets (технические описания). Каждый компонент — резистор, транзистор или микросхема — имеет datasheet с характеристиками. Например, у светодиода там указаны напряжение (2–3 В) и ток (20 мА). Найти их можно на сайтах производителей (Texas Instruments, STMicroelectronics) или через поиск вроде «LED datasheet PDF». Чтение кажется сложным, но ищите ключевые параметры: напряжение, ток, распиновку.
• Форумы. Сообщества радиолюбителей — кладезь советов. На форуме Технодиум — обсуждения от простых схем до сложных усилителей. Задайте вопрос вроде «Как добавить кнопку к схеме?» — и получите ответ.
• Книга: «Электроника для начинающих». Это практическое руководство с пошаговыми проектами. Автор объясняет, как собрать схему, зачем нужен каждый элемент и что делать, если что-то пошло не так. Например, вы узнаете, почему резистор перед светодиодом обязателен, через эксперимент с батарейкой.

Эти ресурсы дают базу для понимания и вдохновение для экспериментов. Добавьте их в закладки или купите книгу — они окупятся.

Инструменты и приборы

Помимо программ, нужны и «живые» помощники:

• Мультиметр. Универсальный прибор для измерения напряжения, тока и сопротивления. Например, проверяете схему питания: ставите щупы на выход 7805 — должно быть 5 В. Стоит недорого (от 500 рублей), а польза огромна.
• Макетная плата. Это «песочница» для схем. Втыкаете компоненты (резисторы, провода, светодиоды) в отверстия — и проверяете идею без пайки. Например, собрали мигающий светодиод с кнопкой за 5 минут, протестировали и только потом паяете.
• Набор компонентов. Начните с базового: резисторы (330 Ом, 1 кОм), светодиоды, конденсаторы (10 мкФ, 100 мкФ), пара транзисторов (BC547). Такой комплект стоит около 1000 рублей и хватит на десятки проектов.

С этими инструментами вы сможете не только читать схемы, но и воплощать их в жизнь. Начните с мультиметра — он пригодится даже для проверки батареек.

Итоги материала

Чтение принципиальных схем — это навык, который открывает перед вами мир электроники. Мы прошли долгий путь: от знакомства с символами (резисторы, конденсаторы, диоды) до пошагового анализа цепей. Вы узнали, как найти источник питания, проследить путь тока и понять, что делает каждый элемент. А еще научились улучшать схемы — добавлять кнопки, менять номиналы, адаптировать питание под свои нужды. И это не просто теория: теперь вы реально можете взять понравившуюся схему из интернета и сделать из нее что-то свое.

Символы помогают «перевести» схему на понятный язык, анализ показывает логику работы, а модификации учат творчеству. Даже ошибки, которые мы разобрали, — это уроки, приближающие к мастерству. Понимание схем — ключ к свободе: вы больше не привязаны к чужим инструкциям или неверным объяснениям, а можете экспериментировать и создавать.

А теперь попробуйте применить знания на практике:

• Найдите простую схему в журнале или на сайте (например, датчик освещенности с фоторезистором) и разберите ее по шагам.
• Соберите что-то свое: начните с мигающего светодиода на макетной плате, затем добавьте кнопку или второй светодиод.
• Попробуйте программу вроде Tinkercad: нарисуйте схему с батарейкой, резистором и светодиодом, проверьте, как она работает.

Не бойтесь ошибок — они часть пути. Если светодиод не загорелся, проверьте полярность или номинал резистора. Каждый шаг учит вас чему-то новому. Начните с малого: соберите простую цепь, зажгите светодиод от батарейки и почувствуйте радость первого успеха. Электроника — это прежде всего эксперименты, и каждая схема — новое приключение. Берите карандаш, макетную плату — и вперед, к уникальным радио-проектам!
