Современные LED лампы, несмотря на свою технологичность, гармонично сочетаются с духом ретро-электроники. Их малая мощность и ток, сопоставимые с характеристиками старых радиоламп, вдохновили на несколько практических (хоть и не практичных) экспериментов. Здесь нет места теории — только живой опыт, немного творчества и желание собрать что-нибудь необычное. В работе использовались обычные светодиодные лампы мощностью 12 Вт, 9 Вт и 1 Вт, подключая их как нагрузку в анодную цепь двухтриодной 6Н1П. Её анодный ток всего 7,5 мА, так что если хочется выжать больше, можно объединить электроды обеих её половинок в параллель — ток удвоится, а схема мультивибратора станет мощнее.
Для питания взят старый трансформатор от чего-то лампового с двумя вторичными обмотками: 280 В для анода и 6,3 В для накала. Анодное напряжение выпрямляется по классической мостовой схеме, без фильтрующего конденсатора — так сохраняется лёгкая пульсация, добавляющая шарма.

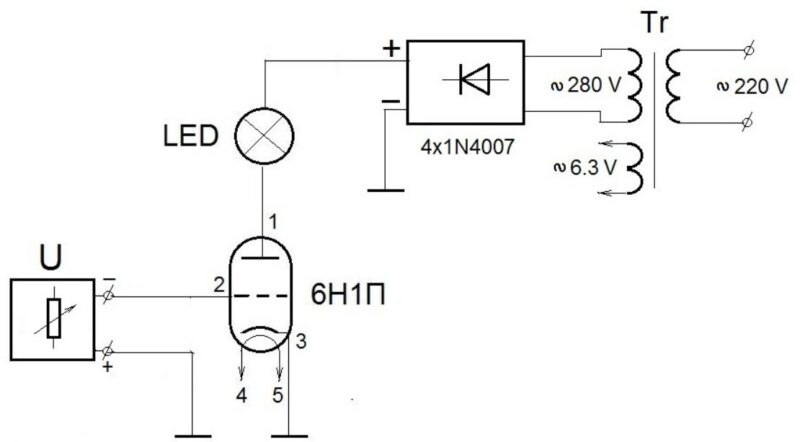

Проверка совместимости ламп
Первым делом я решил выяснить, как поведут себя светодиоды в таком необычном включении. Смогут ли они светить достаточно ярко? Не погаснут ли, если лампа начнёт «капризничать»? Вольт-амперная характеристика 6Н1П подсказала: при нулевом напряжении на управляющей сетке лампа полностью открыта, а стоит подать несколько вольт отрицательного смещения — и она запирается. В итоге все лампы выдержали испытание: светились уверенно, хотя 12-ваттная немного уступала в яркости по сравнению с питанием от сети 220 В.

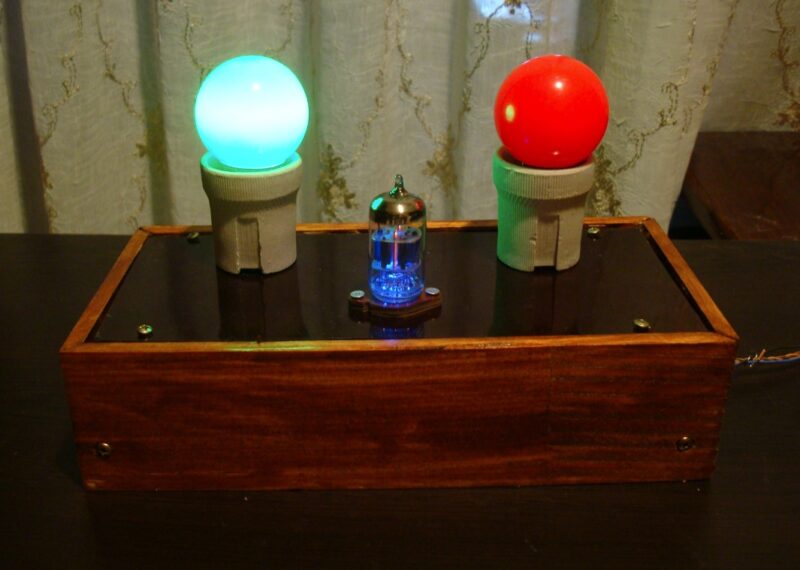

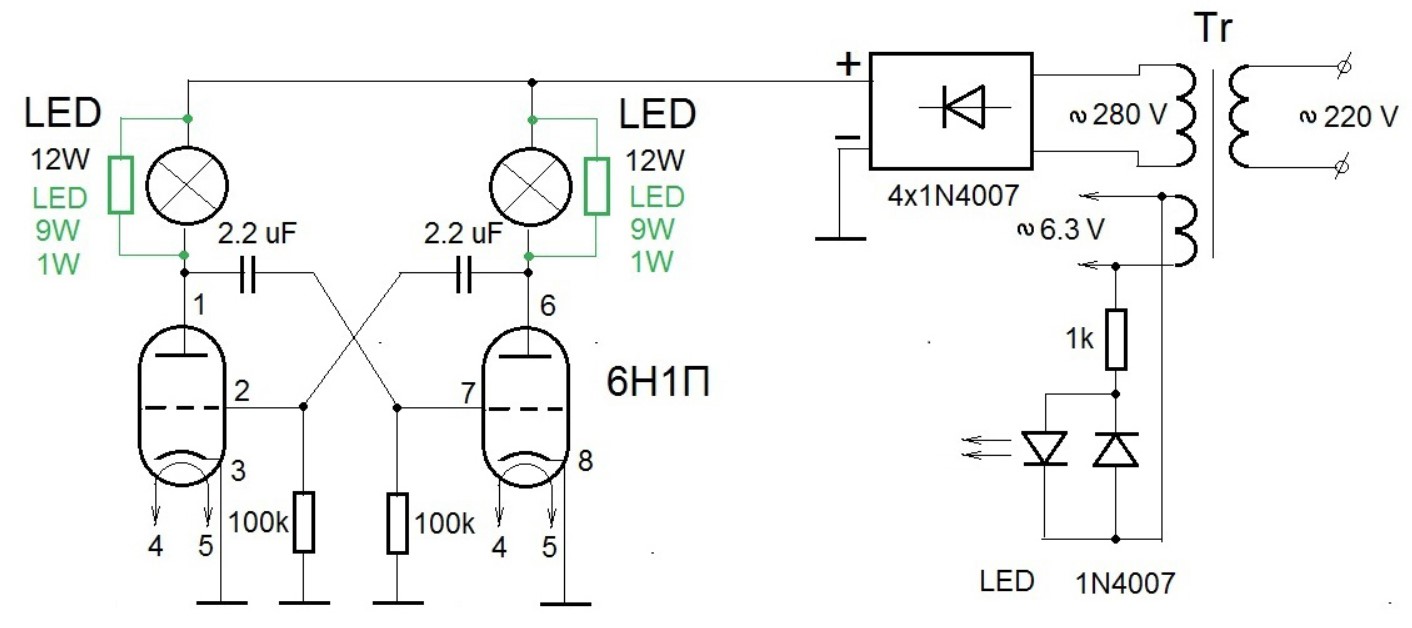

Мультивибратор с двумя светодиодами
Дальше собирается классический мультивибратор, заменив анодные резисторы светодиодными лампами. Частота переключения при выбранных номиналах получилась около 1 Гц. Хотелось добавить гибкости в настройке, поэтому подключим потенциометр между общей точкой сеточных резисторов и землёй. Увы, плавной регулировки частоты добиться не удалось.
Зато эффект переключения ламп превзошёл ожидания: свет перетекал от одной к другой мягко, как в старом кино. Чтобы сделать всё это ещё привлекательнее, добавили «синий светодиодъ», установив его под цоколем лампы.

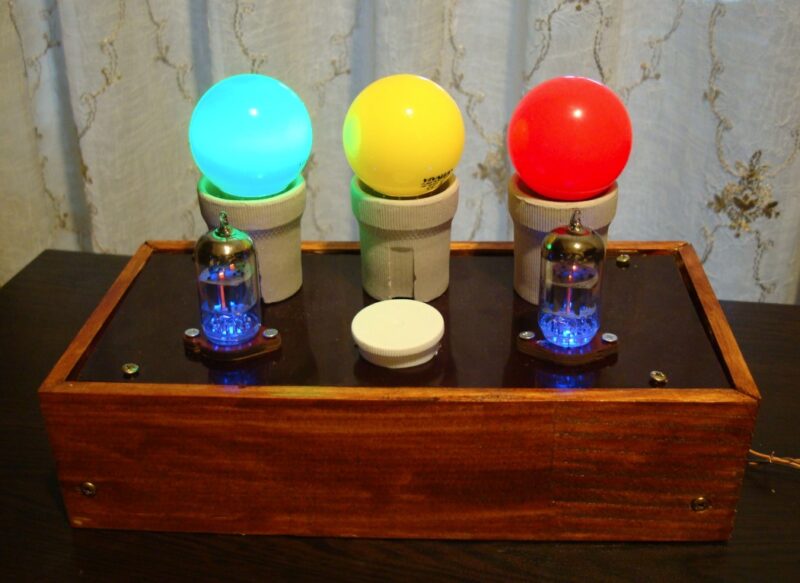

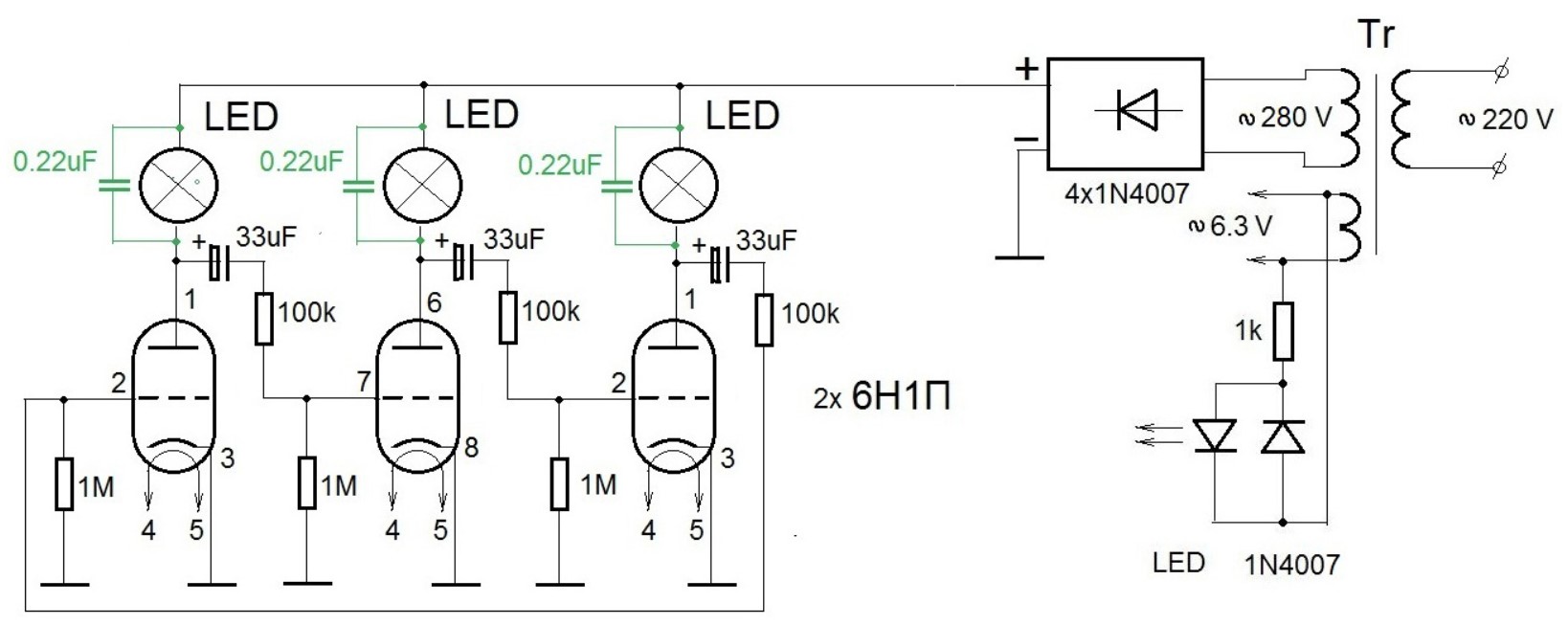

Мультивибратор с тремя лампами
Но и это ещё не всё, а как вам трёхфазный ламповый мультивибратор? Здесь подключены конденсаторы параллельно светодиодным лампам, чтобы убрать малейшее мерцание — свет стал более ровным. Между анодом и сеткой добавим резисторы на 100 кОм в цепь с конденсаторами — это улучшило фронт импульсов. Без них переключение выглядело чуть резковато, с лёгким «ступенчатым» эффектом, который слегка раздражал глаз. С резисторами же всё изменилось: лампы загорались плавно, перетекание света стало почти гипнотическим.
В общем эти опыты — не просто игра с электричеством, а попытка соединить эпохи: холодную точность светодиодов и тёплую душу ламповой техники. Получился не просто рабочий мультивибратор, а артефакт, который радует глаз и удивляет знакомых. Если же добавить немного фантазии — например, поместить схему в деревянный корпус с латунными элементами, — выйдет настоящий шедевр для любителей ретро!
