Любой радиолюбитель, будь то новичок, только осваивающий пайку, или опытный мастер, согласится: без хорошо подобранного набора радиодеталей работа может застрять на самом интересном месте. Представьте: вы нашли схему интересного генератора звуковых эффектов или лампового усилителя для наушников, загорелись идеей собрать её прямо сейчас, но нужного конденсатора или резистора нет под рукой. Приходится откладывать проект, искать магазин или ждать доставку, теряя драгоценное время и энтузиазм. Именно поэтому так важно иметь под рукой базовый комплект радиокомпонентов, который позволит сразу приступить к делу, будь то эксперимент, ремонт или сборка устройства с нуля.
Этот материал, написанный радиомастером с 30-летним опытом, как раз поможет собрать такой набор. Рассмотрим, какие элементы необходимы начинающему радиолюбителю, почему они важны и как их правильно подбирать. Вы узнаете, какие резисторы, конденсаторы, диоды и транзисторы стоит держать в запасе, а также получите рекомендации по их покупке и хранению. Наша цель — создать универсальный арсенал, который подойдёт для первых шагов в электронике и будет пополняться вместе с вашими навыками!
Зачем нужен базовый набор радиодеталей
Радиодетали — это фундамент электроники, без которого не обойтись ни в одном проекте. Они подобны кирпичикам, из которых вы строите свои идеи: резисторы ограничивают ток, конденсаторы фильтруют сигналы, диоды направляют энергию, а транзисторы усиливают или переключают. Для новичка наличие готового набора решает сразу несколько задач.
- Во-первых, это экономия времени: не нужно тратить часы на поиск одного резистора в ближайшем магазине.
- Во-вторых, это свобода экспериментов: вы можете пробовать разные схемы, не беспокоясь, что чего-то не хватит.
- В-третьих, это помощь в ремонте: сломалась зарядка или колонка? Под рукой уже есть детали для замены.
Базовый комплект — это не просто случайный набор компонентов, а тщательно продуманный запас, покрывающий большинство потребностей начинающего. Он позволяет собрать мигающий светодиод, починить блок питания или даже создать простую метеостанцию. Главное — выбрать универсальные радиоэлементы, которые используются чаще всего.
Основные компоненты для набора
Резисторы: основа любой схемы
Резисторы — одни из самых востребованных компонентов в электронике. Их задача — ограничивать ток, защищать чувствительные элементы, такие как светодиоды, или делить напряжение для нужных уровней сигнала. Без резисторов не обходится ни один проект, от простейшего индикатора до сложного усилителя.
Для базового набора подойдут резисторы с номиналами 10 Ом, 100 Ом, 220 Ом, 330 Ом, 1 кОм, 4.7 кОм, 10 кОм, 100 кОм и 1 МОм. Этот ряд охватывает большинство типичных задач: например, 330 Ом идеально подходит для подключения светодиода к источнику 5 В, а 10 кОм часто используется для подтяжки кнопок или датчиков к питанию.
Что касается мощности, чаще всего достаточно резисторов на 0.25 Вт — они компактны и выдерживают большинство нагрузок.
Если вы планируете работать с мощными цепями, вроде усилителей звука, добавьте несколько штук на 1-2 Вт. В наборе стоит иметь по 10–20 резисторов каждого номинала — этого хватит для экспериментов и мелкого ремонта.
Резисторы нужны, чтобы защитить светодиоды от перегорания, настроить делители напряжения для микроконтроллеров или просто подобрать нужное сопротивление методом проб. С таким запасом вы всегда будете готовы к любому проекту.

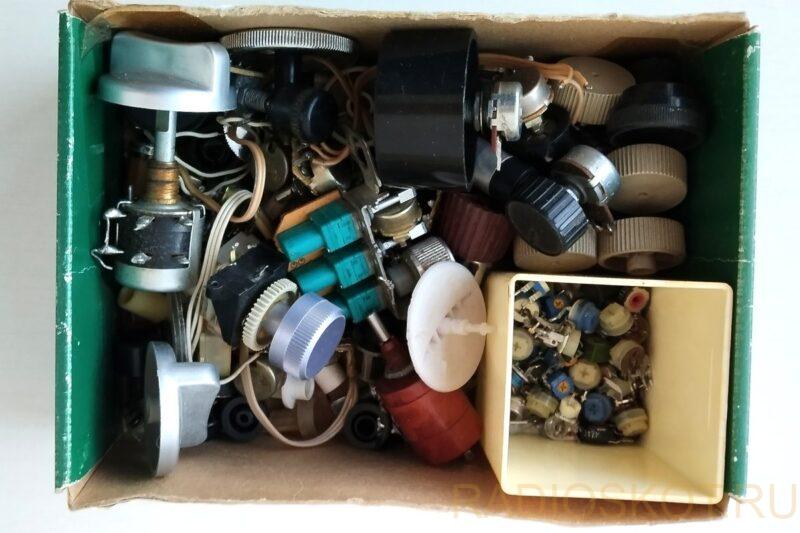

Регулировочные и подстроечные элементы
Для настройки схем, понадобятся переменные и подстроечные резисторы.
А в случае работы с ВЧ — подстроечные конденсаторы (триммеры). Хотя сейчас это малоактуально.
Конденсаторы: хранение энергии и фильтры
Конденсаторы играют ключевую роль в электронике: они накапливают заряд, сглаживают пульсации напряжения и фильтруют шумы в сигналах. Без них не обойтись в блоках питания, таймерах или аудиоустройствах.
В набор стоит включить два типа конденсаторов.
- Керамические — небольшие и универсальные — подойдут номиналы 10 пФ, 100 пФ, 1 нФ, 10 нФ и 100 нФ (0.1 мкФ). Они хороши для высокочастотных фильтров и часто ставятся рядом с микросхемами для подавления помех.
- Электролитические, более крупные, нужны для низкочастотных задач — берите 1 мкФ, 10 мкФ, 47 мкФ, 100 мкФ и 470 мкФ с напряжением 16 В или 25 В. Их используют в питании и для сглаживания напряжения.
По количеству: 10–15 керамических и 5–10 электролитических каждого номинала — это оптимальный запас.
Конденсаторы пригодятся для устранения шума в цепях питания, создания таймеров с микросхемой NE555 или ремонта старой техники, где электролитические элементы часто высыхают. С таким набором вы закроете большинство базовых потребностей.

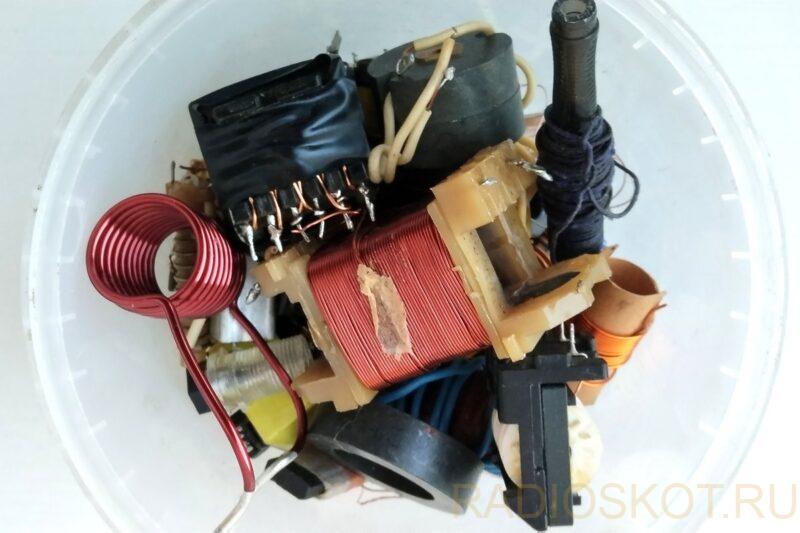

Дроссели и катушки
Иногда необходимо что-то намотать на различного типа сердечниках. Желательно тоже иметь набор различных ферритовых основ для дросселей и колебательных контуров.
Диоды и стабилитроны
Диоды пропускают ток только в одну сторону, защищают схемы от обратной полярности и выпрямляют переменное напряжение. Это незаменимые элементы для любого радиолюбителя.
В комплект стоит добавить несколько видов диодов. Универсальный выпрямительный 1N4007 (1 А, 1000 В) — основа для блоков питания, берите 10–20 штук. Быстродействующий 1N4148 подойдёт для сигнальных цепей — достаточно 10 штук. Светодиоды (красные, зелёные, синие, размером 3 мм или 5 мм) нужны для индикации — по 5–10 штук каждого цвета. Стабилитроны на 3.3 В и 5.1 В (по 5 штук) пригодятся для стабилизации напряжения в простых схемах.
Диоды защищают цепи от ошибок подключения, показывают состояние устройства через светодиоды и преобразуют переменный ток в постоянный. С таким запасом вы сможете собрать индикатор, выпрямитель или защитный модуль.
Транзисторы: усилители и ключи
Транзисторы усиливают слабые сигналы или работают как переключатели, управляя мощными нагрузками. Для начинающих достаточно простых биполярных.

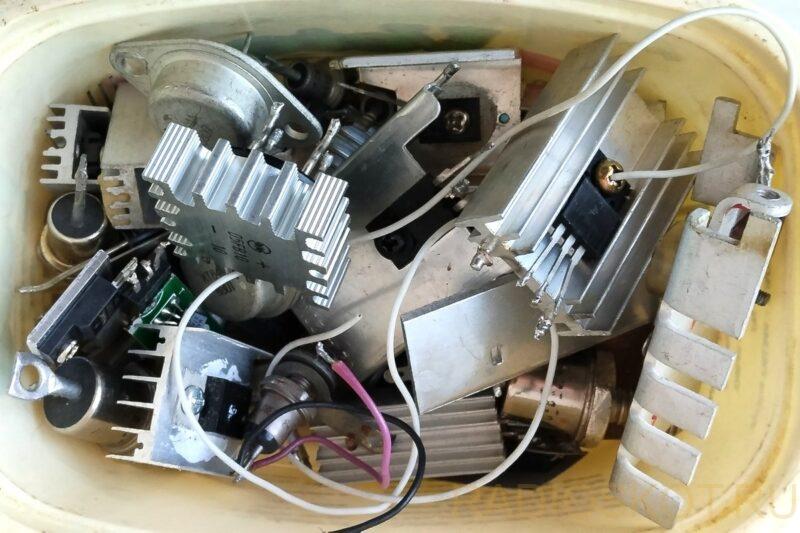

В набор включите NPN-транзисторы типа BC547 или 2N3904 (10 штук) — они отлично подходят для усиления и переключения. PNP-транзисторы, такие как BC557 или 2N3906 (10 штук), дополняют NPN в схемах, где ток идёт в обратном направлении. Для управления мощными устройствами, вроде моторов, добавьте 2–5 MOSFET-транзисторов IRF540 — они выдерживают большие токи. Естественно понадобятся и радиаторы к ним (алюминиевые пластинки).
Транзисторы нужны для создания аудиоусилителей, управления реле или моторов и построения логических схем. С этим комплектом вы сможете экспериментировать с разными цепями.

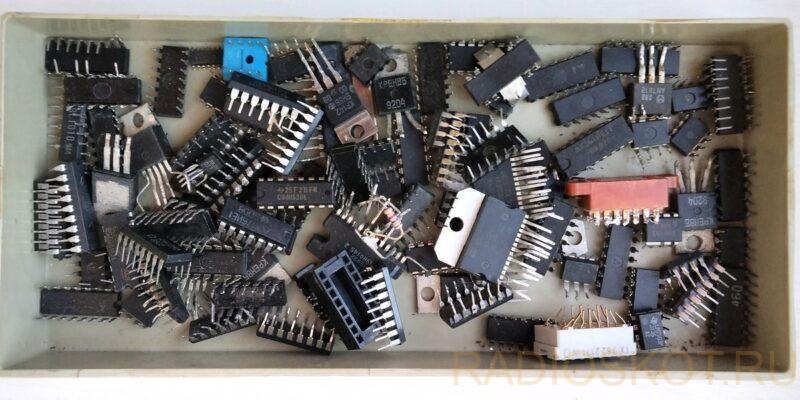

Микросхемы: основа простых устройств
Микросхемы упрощают создание сложных схем, заменяя сотни отдельных компонентов. Для начинающих подойдут несколько популярных моделей.
Возьмите таймер NE555 (5 штук) — он идеален для генераторов импульсов или звука. Операционный усилитель LM358 (5 штук) пригодится для обработки сигналов от датчиков. Стабилизатор напряжения 7805 (2–3 штуки) обеспечит стабильные 5 В для микроконтроллеров или других цепей.
Лампы, кварцы, фильтры
Различная хрупкая мелочевка, такая как неоновые лампы, кварцевые резонаторы и пьезофильтры.
Дополнительные элементы и нужные мелочи
Кроме основных компонентов, добавьте несколько полезных мелочей. Предохранители на 1 А, 2 А и 5 А (по 5 штук) защитят схемы от перегрузки. Переключатели — кнопки без фиксации и тумблеры (5–10 штук) — нужны для управления питанием или сигналами. Разъёмы, такие как клеммники или гнёзда с шагом 2.54 мм (10 штук), упростят подключение проводов. Кстати, последние тоже должны быть представлены в разных цветах, толщине и размерах.
Эти детали дополнят набор, сделав его более гибким и готовым к неожиданным задачам.
Как собрать набор: практические советы
Сборка набора начинается с планирования. Определите бюджет — базовый комплект на 200–300 компонентов обойдётся в 500–1500 рублей, в зависимости от магазина и качества. Для начала хватит минимального набора из резисторов, конденсаторов и диодов, а затем можно добавлять транзисторы и микросхемы.
Выбирайте универсальные детали. Резисторы из ряда E12 (10, 22, 33, 47 и так далее) покрывают большинство схем. Конденсаторы берите от пикофарад до сотен микрофарад — это обеспечит гибкость. Транзисторы вроде BC547 и BC557 — классика, проверенная временем. Учитывайте свои будущие проекты: если вы работаете с Arduino, добавьте побольше светодиодов и кнопок; если ремонтируете технику — запаситесь электролитическими конденсаторами и предохранителями.
Пример базового набора за 1000 рублей: резисторы (10 номиналов по 10 штук — 100 штук), конденсаторы (5 керамических и 5 электролитических по 10 штук — 100 штук), диоды 1N4007 (20 штук), светодиоды (15 штук), 1N4148 (10 штук), транзисторы BC547 и BC557 (по 10 штук), IRF540 (2 штуки), микросхемы NE555 (3 штуки), 7805 (2 штуки), предохранители (10 штук), кнопки (5 штук). Этот комплект позволит собрать десятки простых схем и починить мелкую электронику.
Таблица нужных радиодеталей
| Категория | Компонент | Описание |
|---|---|---|
| Резисторы | 1Ω – 10MΩ | Ограничение тока, делители напряжения |
| Переменные (подстроечные) | Регулируемые резисторы | |
| Токовые шунты (мощные 0.1Ω–1Ω) | Измерение тока, защита цепей | |
| Конденсаторы | Керамические (10pF – 1µF) | Фильтрация ВЧ помех, генераторы |
| Электролитические (1µF – 10000µF) | Фильтрация питания, запаса энергии | |
| Танталовые | Компактные, с низким ESR | |
| Плёночные (0.1µF – 1µF) | Для звука и точных схем | |
| Индуктивности | Дроссели (10µH – 10mH) | Фильтрация помех, стабилизация тока |
| Катушки (100µH – 100mH) | Генераторы, фильтры | |
| Диоды | 1N4148 | Высокочастотный диод (малые сигналы) |
| 1N4007 | Выпрямительный (до 1000В) | |
| Шоттки (SS14, 1N5819) | Низкое падение напряжения | |
| Стабилитроны | 1.8В – 30В (BZX55, BZX79) | Стабилизация напряжения |
| Двойные (BAV199) | Двойные стабилитроны | |
| Светодиоды | Красные, зелёные, синие (3мм, 5мм) | Индикация, подсветка |
| Ультраяркие (1W, 3W, 5W) | Освещение | |
| Инфракрасные (940нм) | Пульты, датчики | |
| Лампы | Накаливания 6В, 12В, 24В | Индикация, подсветка |
| Неоновые (NE-2) | Высоковольтная индикация | |
| Транзисторы | BC547, BC557 | Универсальные маломощные BJT |
| 2N2222, KT315 | Популярные NPN | |
| IRF540, IRLZ34N | MOSFET (мощные ключи) | |
| BD139, BD140 | Среднемощные BJT | |
| Микросхемы | NE555 | Таймер и генератор |
| LM358 | Операционный усилитель | |
| TL431 | Прецизионный стабилитрон | |
| ATmega328 | Микроконтроллер (Arduino) | |
| ULN2003 | Драйвер для реле и моторов | |
| Реле и ключи | Реле 5В, 12В (SPDT, DPDT) | Коммутация мощных нагрузок |
| Твердотельные реле | Управление переменным током | |
| Соединители | Разъемы DC, USB, RCA | Питание, передача сигналов |
| Клеммники, гребенки | Удобные соединители | |
| Пассивные компоненты | Макетные платы | Быстрое прототипирование |
| Провода, клеммы, разъемы | Соединения и монтаж | |
| Датчики | DS18B20 | Датчик температуры |
| HC-SR04 | Ультразвуковой дальномер | |
| MPU6050 | Гироскоп и акселерометр | |
| Дисплеи | 7-сегментные (общий анод/катод) | Отображение чисел |
| ЖК-дисплей (1602, 2004) | Текстовые экраны | |
| OLED-дисплеи | Графические дисплеи |
Где покупать радиодетали
Найти компоненты несложно, если знать, где искать. Магазины электроники, такие как «Чип и Дип» или местные радиобазары, предлагают качественные детали с широким выбором. Резистор на 0.25 Вт там стоит 2–5 рублей, зато вы сразу получите то, что нужно. Это удобно для точного подбора, но дороговато для большого набора.
Онлайн-площадки вроде AliExpress или Banggood — отличный вариант для экономии. Набор резисторов (500 штук) обойдётся в 200 рублей, конденсаторов (100 штук) — в 150 рублей. Доставка правда занимает 2–4 недели, зато цены радуют. Ищите лоты с хорошими отзывами и фото, чтобы избежать брака. Радиорынки — ещё один источник: там можно найти советские детали или б/у компоненты по 1–2 рубля за штуку. Перед покупкой проверяйте их мультиметром — такие элементы могут быть ненадёжными.

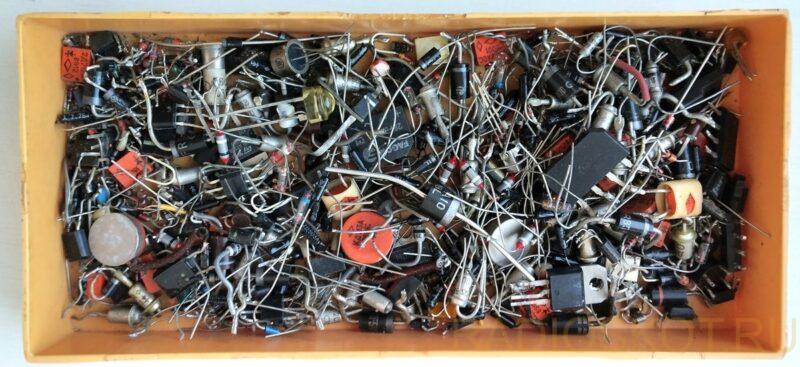

Не забывайте про старые устройства. Разберите сломанный телевизор, магнитолу или зарядку — это бесплатный источник резисторов, конденсаторов и диодов. Такой подход не только экономит деньги, но и учит разбираться в платах. Начните с онлайн-наборов за 300–500 рублей, а редкие детали докупайте в магазинах или берите из старой техники.

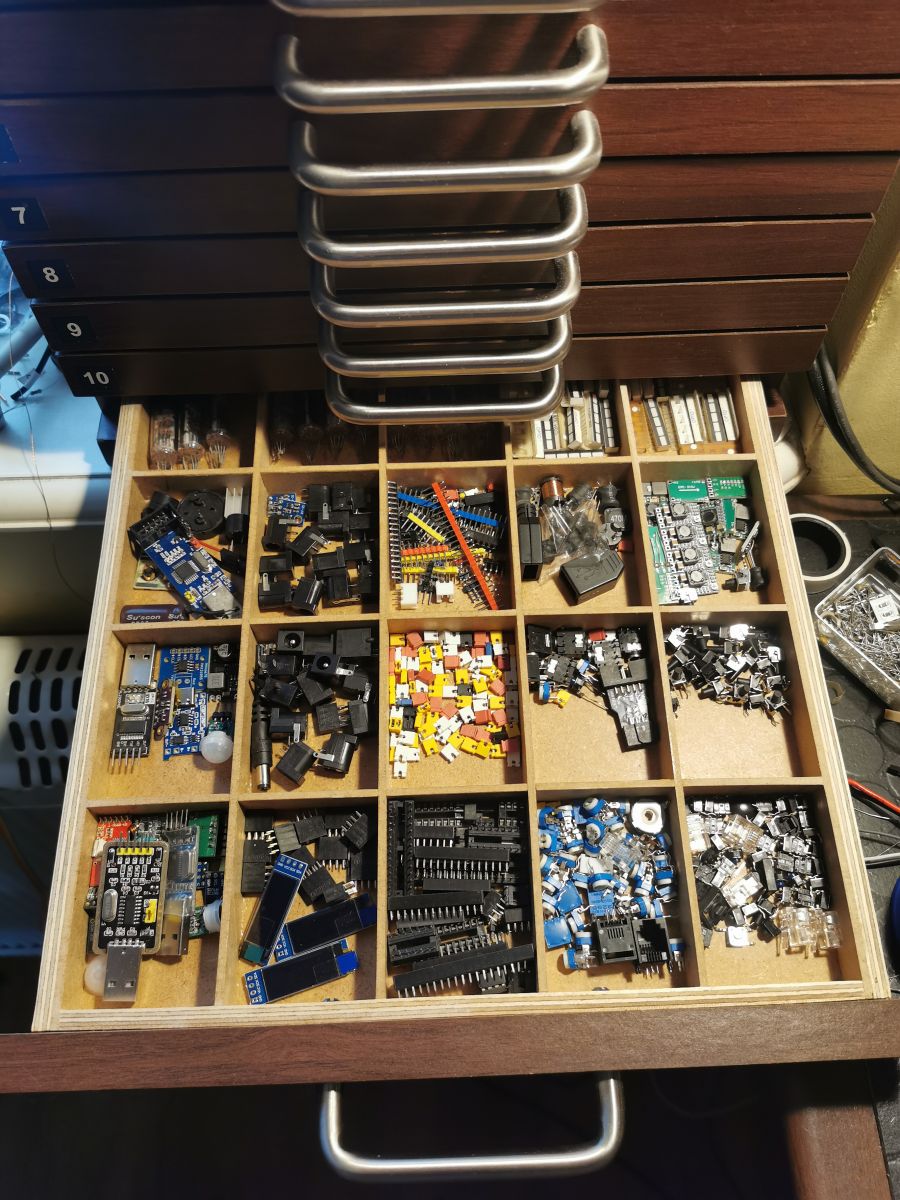

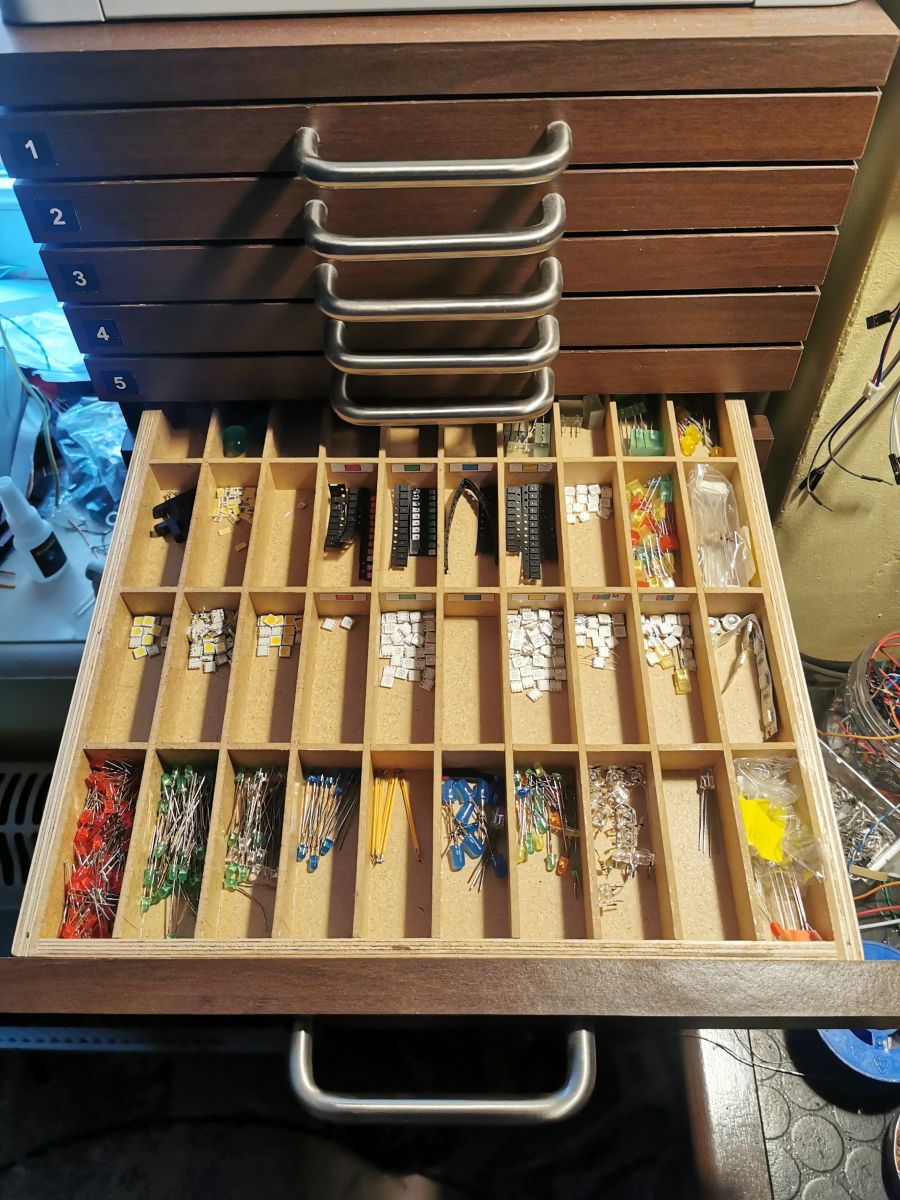

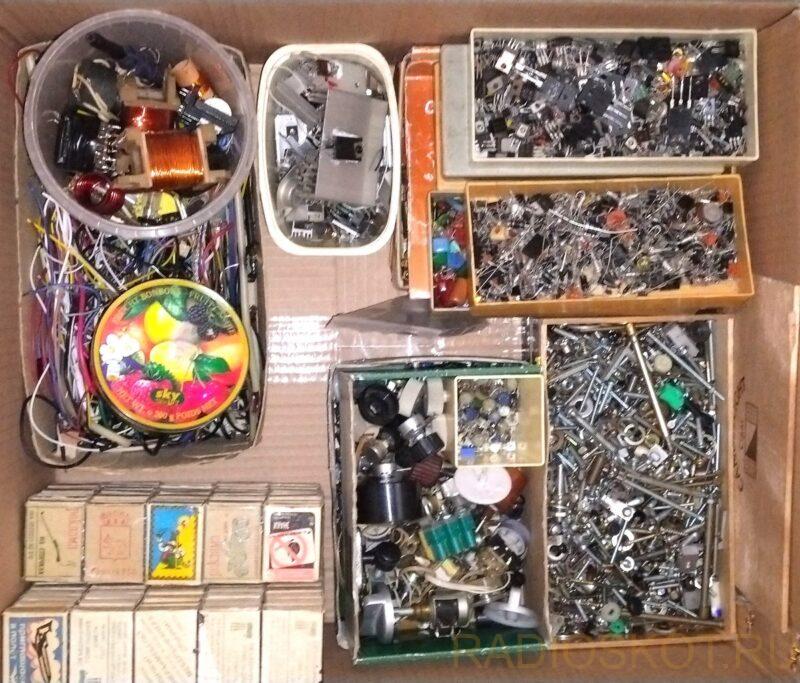

Как организовать хранение

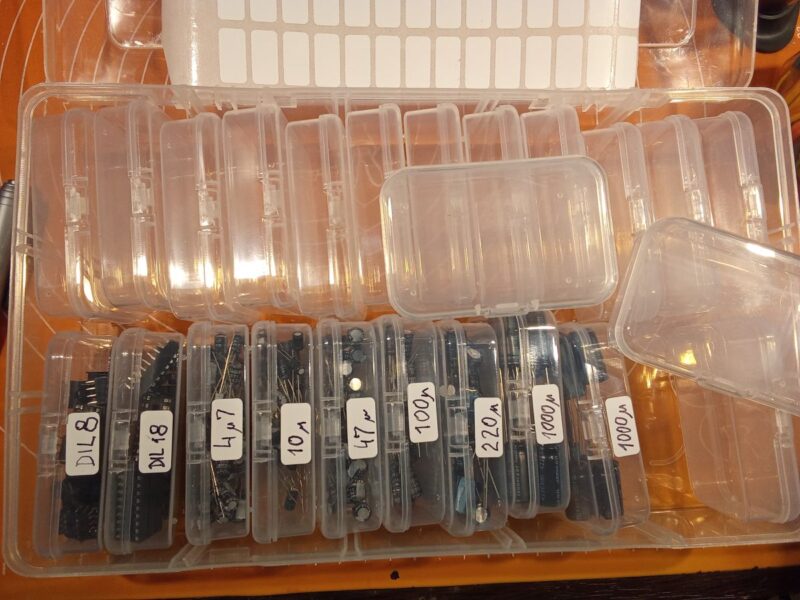

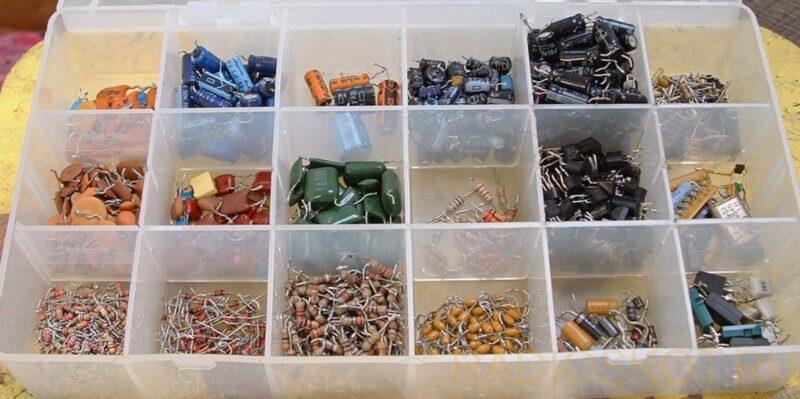

Правильное хранение компонентов — залог порядка и удобства. Пластиковые органайзеры с ячейками (50–200 рублей в хозяйственных магазинах) — самый популярный вариант. Подпишите каждую ячейку маркером: «330 Ом», «100 нФ», «BC547» — и все детали будут на виду. Такие коробки компактны и вмещают сотни элементов.
Для больших запасов подойдут маленькие zip-lock пакетики (10х10 см) с наклейками. Сложите их в коробку — это дёшево и практично. Рыболовные ящики с множеством отсеков (300–500 рублей) хороши для мелочей вроде светодиодов и кнопок. Добавьте в них пакетик силикагеля, чтобы защитить детали от влаги.
Основные правила хранения:
- Сортируйте компоненты по типу и номиналу: резисторы в одном месте, конденсаторы — в другом.
- Избегайте сырости — электролитические конденсаторы и микросхемы портятся от воды.
- Храните набор в прохладном месте, вдали от прямых солнечных лучей, чтобы детали не деградировали.
Например, коробка 20х15 см с 20 ячейками легко вместит базовый комплект. Подписывайте всё чётко — это сэкономит время при сборке и не ошибетесь в цифрах.
Итоги материала
Базовый набор радиодеталей — это своеобразный пропуск в мир электроники. С резисторами, конденсаторами, диодами, транзисторами и микросхемами под рукой вы сможете собрать датчик освещённости, починить старый радиоприёмник или создать звуковой генератор. Это не просто запас компонентов, а инструмент для творчества, обучения и решения практических задач. Начните с небольшого комплекта за 500–1000 рублей, купите удобный органайзер и постепенно пополняйте арсенал по мере роста ваших интересов.
Где бы вы ни брали детали — в магазине, онлайн или из старой техники, — главное, чтобы они были доступны в нужный момент. Храните их аккуратно, проверяйте перед использованием мультиметром, и ваши проекты будут запускаться со старта. Соберите свой первый набор, и пусть электроника станет вашим надёжным спутником в экспериментах и открытиях!
