Электроника — наука о контактах, причём чем меньше этих самых контактов (переключателей, тумблеров, кнопок…) установлено в схеме — тем надёжнее устройство будет работать. Значит надо заменять их на электронные: с тиристорами и транзисторами в качестве коммутаторов нагрузки. А управление будет происходить светом, движением, жестами или звуком. Вот о таком акустическом выключателе мы сегодня и поговорим. Хотя к чему лишние разговоры — надо садиться и паять!

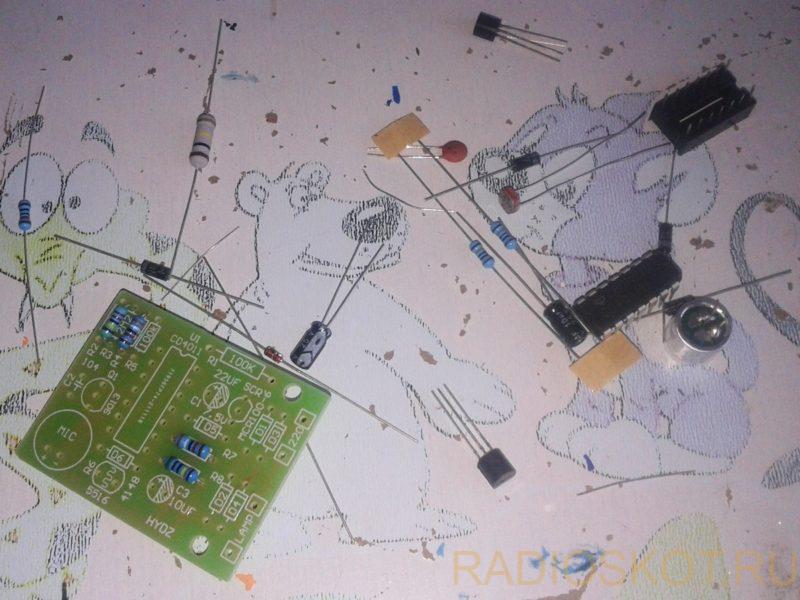

Это радиоконструктор для самостоятельной сборки, производитель, конечно, Китай. Был куплен сыну в помощь обучению электронике.
Основа схемы — триггер CD4011. Здесь сигнал с микрофона управляет микросхемой, запуская полминутное срабатывание выхода (переключение состояния с 0 на 1), причём на звук микросхема будет реагировать только тогда, когда на фоторезистор не попадает свет, иначе ни на какой хлопок автомат срабатывать не станет. Но это логично: днём свет не нужен. С выхода микросхемы управляющий сигнал идёт на тиристор, который через диодный мост включает лампочку, подавая на неё сеть 220 В.
Схема автомата управления звуком
Сборка схемы несложная, спаять можно за час. Качество пайки на фото конечно не супер, но для начинающего радиолюбителя 10 лет от роду, вполне нормальное.
При первом включении устройство заработало исправно, но сначала не разобрались как оно должно работать и потратили время на поиск отсутствующей неисправности (думали что один хлопок включает лампу, а второй хлопок выключает, оказалось что по звуковому сигналу устройство включает свет на 0,5 минуты, повторный хлопок просто продлевает время активации). Если нужен именно переключатель — смотрите эту схему.

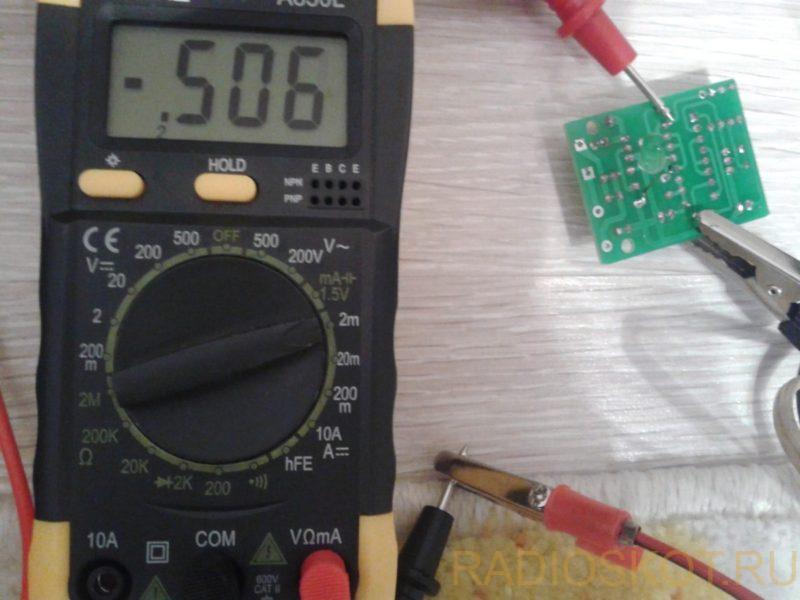

Теперь тесты. Устройство испытывалось для безопасности не от сети 220 вольт, а от блока питания с регулировкой напряжения. На выход микросхемы (где сигнал на Уэ тиристора) вешаем для наглядности светодиод. Схема начинает надёжно работать уже от трёх вольт, оптимально подавать 5 В, при этом напряжении ток потребления около 500 микроампер. На саму микросхему питание идёт через резистор и стабилитрон 7,5 В.
Девайс можно использовать в каких-нибудь электронных игрушках, автоматах контроля воды или для управления светом, по своему непосредственному предназначению. Микрофон имеет чувствительность, позволяющую ему засекать хлопок на расстоянии до метра. Или же громкий стук, или даже резкий голос. Это хорошо, так как отсекаются все лишние шумы, музыка и другие бытовые помехи. В общем схемка вполне себе рабочая и эффектная, так что если есть желание — собирайте по приведенной в статье рабочей принципиальной схеме. Ну а кому больше по вкусу микроконтроллеры — вот схема на Attiny2313.
