Всем радиолюбителям и любителям электроники доброго времени суток! Вот прошло уже немало времени, как я пользуюсь своей собранной паялкой, и за время пользования обнаружились некоторые незначительные моменты в работе станции, которые хотелось бы улучшить. А это:
- 1. При переходе фена в стадию остывания и сна — турбинка снижает обороты до 30% от общей возможности продува, а хотелось бы чтобы фен остывал быстрее.
- 2. При работающем фене, если отправить станцию в спящий режим кратковременным нажатием на энкодер — то фен продолжал работать (ну в принципе я не парюсь и всегда клацаю по сетевому выключателю, а не энкодеру).
- 3. Хотелось бы не только программной калибровки паяльника, но и фена.
- 4. На экранчике есть свободные символы, и не плохо бы туда добавить индикацию фена, когда он в рабочем режиме.
- 5. При изготовлении нескольких экземпляров: попались энкодеры, а именно EC11 (купленные в магазине), которые за один щелчок делали два действия (например за один щелчок температура прибавлялась и убавлялась на 10 градусов, а не 5).

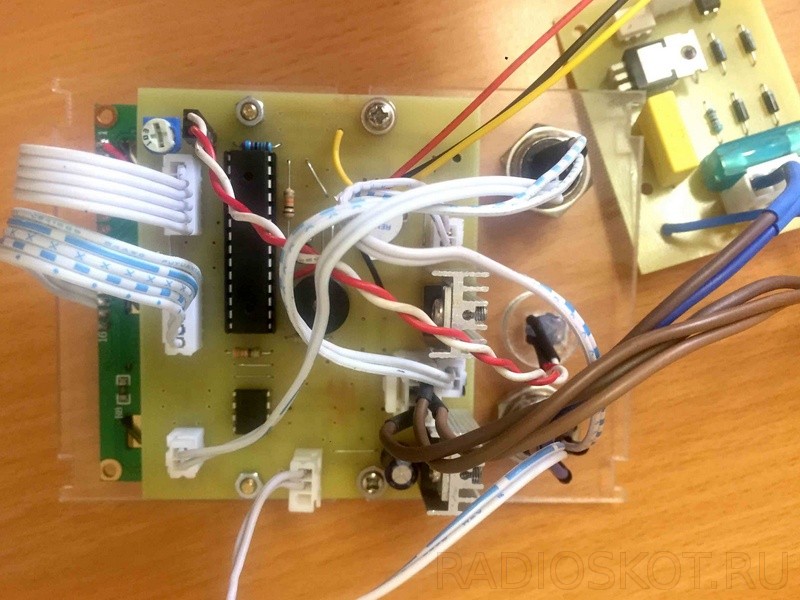

- 6. Немного расширить универсальность основной печатной платы, для применения некоторых транзисторов и резисторов (допустим нет номинала резистора в Dip корпусе, взял и «присандалил» Smd резистор с обратной стороны печатки).

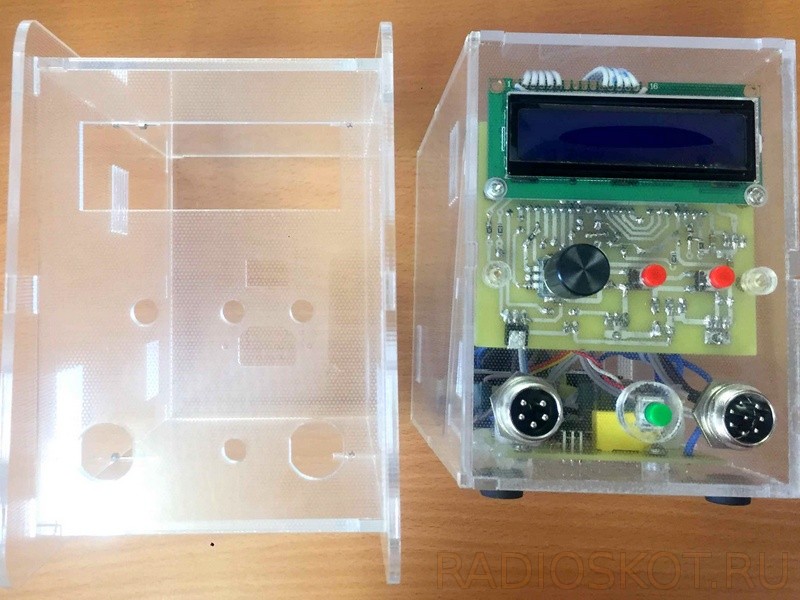

Фото обновлённой станции
На данный момент, автором доработана прошивка (вот архив), и теперь в работе станции появились такие обновления как:
- 1. При отсутствии фена или паяльника, на дисплее появляется надпись «ERR», а не «511».
- 2. На дисплее появился индикатор «включенного фена», и отображается он в виде символа «*», в правом нижнем углу, за шкалой потока воздуха фена. В итоге можно не заморачиваться с индикатором на светодиоде, как в первой версии.
- 3. В меню настроек появились опции: Возможность выбора типа энкодера и изменение направления его работы. Возможность корректировки температуры, не только паяльника, но и фена (по два подменю: грубая и точная настройка).
- 4. При включении станции добавлена проверка наличия подключенной термопары фена и паяльника. В случае отсутствия с ними контакта: напряжение на нагревательные элементы не подается. Короче говоря — защита от обрыва термопар.
- 5. Увеличена скорость турбинки фена при остывании. Кратковременное нажатие кнопки фена — включает и отключает фен, а долгое нажатие отключает фен без остывания.
- 6. Исправлен «косяк с феном», после перехода станции в спящий режим. Но всё же рекомендую после каждого использования выключать её сетевым выключателем.
Немного подккоректирована главная плата. Есть возможность применить резисторы, конденсаторы, транзисторы: как в SMD корпусе так и в DIP. Полевые транзисторы, управляющие нагревателем паяльника и турбинкой фена, можно применить с материнских плат. Это транзисторы: K3918, APM3055L, 4OT03 и подобные в корпусе TO-252 (он же D-PAK). Также можно в магазине купить Irfz44 в таком корпусе. Для меньшего нагрева линейного стабилизатора 7805 (его можно тоже применить в корпусе D-PAK), сделан отвод для его запитки от 12v. Ну а если нет 12v, можно кинуть перемычку на 24v. В архиве имеется 4 вида комбинированных печаток для главной платы, зависит от применяемого линейного стабилизатора 7805 и полевых транзисторов.
Актуальная проверенная прошивка 1.051. Биты конфигурации остаются прежними. В архиве также есть самая последняя прошивка 1.06. В ней изменен алгоритм усреднения значений (среднее скользящее), и оптимизирован код индикации для потребления меньших ресурсов.
Видео
P.S. В будущем есть планы адаптировать главную плату под ещё один очень распространённый корпус, который наверное имеется у каждого радиолюбителя, но время покажет. Материал, для сайта «Радиосхемы» подготовил Akplex. Всем удачной сборки!
