Оборудование Kromschroder для управления газовым сжиганием

В мире промышленной автоматизации и управления процессами сжигания топлива имя Kromschroder является синонимом высочайшей надежности, безопасности и инженерной точности. Продукция этого немецкого бренда, охватывающая весь спектр оборудования для газовых систем, от фильтрации и регулирования до розжига и контроля, стала отраслевым стандартом для самых ответственных и технологически сложных производств.

Универсальность и адаптируемость решений Kromschroder позволяют применять их в самых разнообразных отраслях промышленности. Везде, где требуется точное и безопасное управление процессами сжигания газа, оборудование этого бренда находит свое место. Основные сферы применения включают:

• Металлургическая промышленность: нагревательные и плавильные печи, установки для термообработки.
• Керамическая и стекольная промышленность: печи для обжига, плавильные ванны, где требуется строжайший контроль температуры и атмосферы.
• Пищевая промышленность: печи для выпечки, сушильные установки, обжарочные аппараты.
• Теплоэнергетика: котельные установки, теплогенераторы, ТЭЦ.
• Химическая промышленность: реакторы, установки для термического обезвреживания отходов.

Такой широкий охват свидетельствует о способности Kromschroder предлагать как стандартные, так и кастомизированные решения, отвечающие уникальным требованиям каждой конкретной отрасли.

2. Компоненты управления и регулирования потока: фундамент стабильного процесса

Эффективность и безопасность любого процесса сжигания начинаются с точной и стабильной подачи топлива и окислителя. Оборудование Kromschroder для управления потоками представляет собой фундамент, на котором строятся самые сложные технологические системы. Оно демонстрирует ключевую философию бренда: создание основы процесса на базе высокоточной механики, которая затем дополняется и управляется интеллектуальной электроникой. Это двухуровневая система обеспечения стабильности: сначала создаются идеальные «лабораторные» условия для потока, а затем этот поток прецизионно регулируется.

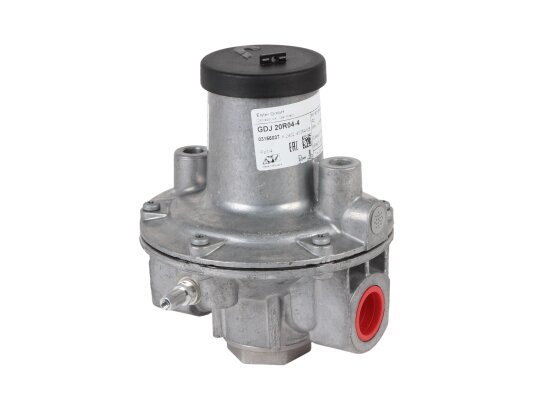

2.1. Регуляторы давления газа серии GDJ: стабильность в основе процесса

Регуляторы давления серии GDJ являются ключевым элементом, обеспечивающим стабильность газоснабжения горелочных устройств.

• Назначение и принцип действия: Основная задача регулятора GDJ — поддерживать заданное выходное давление на постоянном уровне, вне зависимости от колебаний входного давления в магистрали и изменений в расходе газа потребителем. Принцип его работы основан на действии подпружиненной мембраны, которая компенсирует любые флуктуации на входе. Важной функцией является «ноль-отсечка» (zero shut-off), которая полностью прекращает подачу газа при отсутствии его потребления, предотвращая утечки.
• Ключевые технические характеристики: Регуляторы GDJ рассчитаны на максимальное входное давление до 400–500 мбар и позволяют настраивать выходное давление в широких диапазонах, например, от 5 до 160 мбар. Они способны работать в диапазоне температур окружающей среды от -20 °C до +70 °C и соответствуют требованиям стандарта EN 88, класс A, группа 2.
• Конструктивные особенности: Отличительной чертой регуляторов GDJ является наличие встроенной предохранительной мембраны. Эта особенность исключает необходимость монтажа отдельной сбросной линии, что существенно упрощает конструкцию газовой рампы, снижает затраты на монтаж и повышает общую безопасность системы. Корпус регуляторов изготавливается из прочного алюминиевого сплава, а мембраны и уплотнения — из пербунана (NBR), что обеспечивает долговечность и стойкость к рабочей среде.

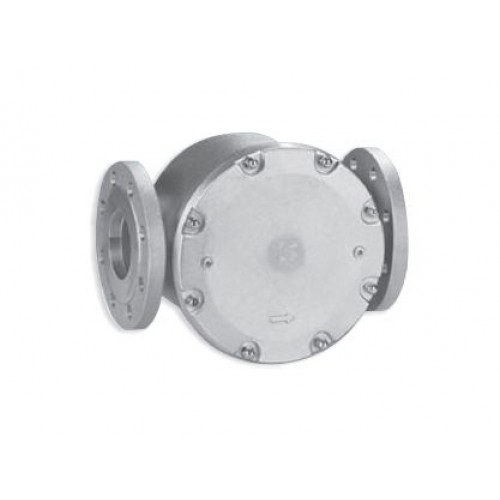

2.2. Газовые фильтры серии GFK: защита и долговечность системы

Чистота газа и воздуха — необходимое условие для долговечной и безаварийной работы всей газопотребляющей установки. Газовые фильтры Kromschroder серии GFK эффективно решают эту задачу.

• Назначение: Фильтры GFK предназначены для очистки природного газа, сжиженного газа (в газообразной фазе), биогаза и воздуха от механических примесей, таких как пыль, ржавчина, металлическая окалина и другие твердые частицы. Их установка перед регуляторами, клапанами и горелками предотвращает износ и повреждение этих дорогостоящих компонентов, продлевая срок их службы.
• Технические параметры: Фильтры выпускаются с различными типами присоединения — резьбовым (Rp) и фланцевым (DN), что позволяет интегрировать их в любую систему. Максимальное рабочее давление варьируется от 1 до 6 бар в зависимости от исполнения. Стандартная тонкость фильтрации составляет 50 мкм, что достаточно для большинства промышленных применений. Корпус изготавливается из алюминия или стали, а сменный фильтрующий элемент — из полипропиленового нетканого материала.
• Преимущества: Фильтры GFK отличаются высокой пропускной способностью при минимальных потерях давления. Конструкция обеспечивает простоту обслуживания: фильтрующий картридж можно легко извлечь для очистки или замены, что минимизирует время простоя оборудования.

2.3. Сервоприводы серий IC20 и IC40: интеллектуальное управление заслонками

Сервоприводы являются исполнительными механизмами, которые преобразуют электрические управляющие сигналы в точное механическое движение, регулируя положение дроссельных заслонок и, соответственно, расход газа и воздуха.

• Общее назначение: Сервоприводы серий IC20 и IC40 предназначены для установки на дроссельные заслонки Kromschroder (серий BVG, BVA, BVH) и обеспечивают точное управление потоками в рабочем диапазоне угла поворота от 0 до 90°.
• IC20 – надежное базовое решение: Сервопривод IC20 представляет собой надежное и проверенное решение для стандартных задач регулирования. Он поддерживает управление по трехточечной дискретной схеме («больше/меньше/стоп») или с помощью аналогового сигнала (0(4)–20 мА или 0–10 В), что позволяет интегрировать его в большинство систем автоматизации.
• IC40 – интеллектуальный и гибкий привод: Сервопривод IC40 — это интеллектуальное устройство для решения сложных и ответственных задач. Его ключевое преимущество — возможность гибкого программирования через специализированное программное обеспечение BCSoft. С его помощью инженер может детально настроить логику работы привода: выбрать тип управления (двухточечное, трехточечное, аналоговое), задать точное время поворота в диапазоне от 4,5 до 76,5 секунд, а также запрограммировать промежуточные положения заслонки. Кроме того, IC40 обладает функциями диагностики: он способен собирать и хранить статистические данные (количество циклов срабатывания, часы наработки) и историю ошибок. Эта информация неоценима для организации предиктивного технического обслуживания и быстрого поиска неисправностей.

Синергия механической точности регуляторов и фильтров с цифровой гибкостью сервоприводов является основой стабильности. Эффективное сжигание требует предсказуемых потоков, а любые колебания давления или загрязнения могут привести к опасным последствиям. Регуляторы GDJ и фильтры GFK выполняют «пассивную» стабилизацию, механически сглаживая внешние возмущения и создавая идеальные условия на входе в горелку. Сервоприводы IC, в свою очередь, осуществляют «активное» управление этим подготовленным потоком с программируемой логикой. Таким образом, точная механика GDJ/GFK гарантирует, что сервопривод IC всегда работает с чистым и стабильным потоком, что позволяет ему выполнять свои сложные алгоритмы без погрешностей.

Таблица 1: Сравнительные характеристики сервоприводов IC20 и IC40

Параметр	IC20	IC40
Крутящий момент	2,5; 3,0 Н·м	2,5; 3,0 Н·м
Время поворота на 90°	Фиксированное (7,5–60 с)	Программируемое (4,5–76,5 с)
Напряжение питания	~120 В, ~230 В	~100–230 В (автоматическая подстройка)
Тип управления	Трехточечное дискретное, аналоговое (0(4)–20 мА / 0–10 В)	Двухточечное, трехточечное дискретное, аналоговое (4–20 мА)
Программирование (ПО BCSoft)	Нет	Да
Диагностика и статистика	Нет	Да (история ошибок, счетчики циклов)

3. Системы безопасности и контроля: бескомпромиссная защита

Безопасность — абсолютный приоритет при работе с газовым оборудованием. Компоненты безопасности Kromschroder образуют многоуровневую систему превентивной защиты, где каждое устройство выполняет свою четко определенную функцию, работая в единой логической цепи. Реле давления действуют как «стражи условий», разрешая или запрещая запуск процесса, в то время как клапаны являются «исполнителями экстренного действия», мгновенно прерывающими процесс при любой нештатной ситуации.

3.1. Электромагнитные газовые клапаны серии VAS: мгновенное и надежное отсечение

Электромагнитные клапаны VAS — это первая линия обороны, исполнительные устройства, отвечающие за немедленное прекращение подачи газа в аварийной ситуации.

• Назначение: Их критическая роль заключается в том, чтобы служить быстродействующими автоматическими запорными органами в системах безопасности газовых горелок и другого газопотребляющего оборудования. При получении сигнала от блока управления (например, при срыве пламени) или при пропадании электропитания клапан мгновенно перекрывает поток газа.
• Технические характеристики: Клапаны VAS обладают высочайшим классом герметичности «А» в соответствии со стандартом EN 161, что гарантирует полное отсутствие утечек в закрытом состоянии. Они рассчитаны на максимальное рабочее давление 500 мбар. Важнейшими параметрами являются время срабатывания: время открытия (для быстродействующих версий VAS..N) и время закрытия составляют менее 1 секунды. Клапаны имеют высокую степень защиты от пыли и влаги IP65 и могут эксплуатироваться в диапазоне температур от -20 °C до +60 °C.
• Функциональные особенности: Конструкция клапанов VAS продумана до мелочей. Они оснащены встроенным сетчатым фильтром для защиты седла от загрязнений. Синий светодиод на корпусе обеспечивает визуальную индикацию состояния (подачи напряжения). Опционально клапаны могут быть оснащены концевым выключателем (датчиком положения), который передает в систему управления фактический сигнал о том, что клапан закрыт. Также предусмотрена возможность ручной регулировки максимального расхода газа.

3.2. Реле давления газа и воздуха серий DG и DL: точный контроль пороговых значений

Реле (датчики-реле) давления серий DG и DL выполняют функцию контроля предварительных условий, необходимых для безопасной работы системы.

• Назначение: Эти устройства предназначены для контроля пороговых значений давления — минимального или максимального — в газовых и воздушных линиях. Например, реле давления воздуха подтверждает, что давление в воздушной магистрали достаточно для проведения предпродувки камеры сгорания перед розжигом. Реле давления газа, в свою очередь, контролирует, чтобы давление газа находилось в допустимых рабочих пределах (не слишком низкое и не слишком высокое).
• Принцип действия: В основе работы реле лежит чувствительная мембрана, которая реагирует на изменение давления контролируемой среды. При достижении заданного порогового значения (уставки) мембрана воздействует на микропереключатель, который замыкает, размыкает или переключает электрический контакт в цепи управления. Уставка срабатывания легко настраивается с помощью регулировочного колесика.
• Технические параметры: Серии DG и DL охватывают широкий диапазон давлений. Например, реле серии DL могут быть настроены на срабатывание в диапазоне от 1 до 10 мбар, в то время как реле DG работают с более высокими давлениями, например, от 30 до 150 мбар. Максимальное рабочее давление для большинства моделей составляет до 600 мбар. Корпуса устройств выполнены из армированной пластмассы (PBT) с классом защиты IP54, а мембрана — из износостойкого каучука NBR.

Таким образом, безопасность обеспечивается не одним устройством, а целой логической цепочкой: «Проверка условий (DG/DL) → Разрешение на работу → Непрерывный мониторинг (контроллер) → Экстренное действие (VAS)». Это и есть системный подход к безопасности.

4. Системы розжига и контроля пламени: «глаза и руки» горелки

Надежный розжиг и непрерывный, безошибочный контроль наличия пламени — два краеугольных камня безопасной эксплуатации горелочных устройств. Kromschroder предлагает полный набор компонентов для решения этих задач, демонстрируя глубокое понимание специфики различных промышленных процессов. Выбор метода контроля пламени — это не просто техническая деталь, а стратегическое решение, влияющее на безопасность и надежность системы в конкретных условиях.

4.1. Трансформаторы розжига TGI и TZI: мощная и стабильная искра

Трансформаторы розжига — это устройства, отвечающие за инициацию процесса горения.

• Назначение: Их функция заключается в преобразовании сетевого напряжения в высоковольтный импульс (до нескольких тысяч вольт), который подается на электрод розжига. Этот импульс создает мощный искровой разряд, достаточный для воспламенения газовоздушной смеси.
• Технические характеристики: Трансформаторы Kromschroder генерируют стабильное выходное напряжение 5 или 8 кВ при токе 12, 15 или 20 мА, что обеспечивает надежный розжиг в различных условиях. Важным параметром является продолжительность включения (ПВ), которая может составлять 19%, 33% или 100% (для непрерывной работы). Трансформаторы выпускаются в двух основных исполнениях: TZI в открытом исполнении (IP00) для монтажа внутри шкафов управления, и TGI в защищенном литом алюминиевом корпусе (IP65) для установки непосредственно вблизи горелки.

4.2. Электроды розжига и ионизации (BIC, BR, FZE, ZAI): инициация и подтверждение горения

Электроды являются исполнительными элементами, которые непосредственно контактируют с пламенем и выполняют двойную функцию.

• Обзор: Kromschroder предлагает широкий ассортимент электродов, адаптированных под различные типы горелок и условия эксплуатации. Многие из них совмещают две функции: розжиг (передача высоковольтного импульса от трансформатора для создания искры) и контроль пламени по ионизационному методу. Ионизационный метод основан на свойстве пламени проводить электрический ток; наличие слабого постоянного тока между электродом и заземленным корпусом горелки подтверждает наличие пламени.
• Серии BIC/BR: Эти электроды часто являются неотъемлемой частью промышленных горелок серий BIC и BIO. Их конструкция интегрирована в горелочное устройство, что обеспечивает оптимальное положение для розжига и контроля пламени в одном компактном узле.
• Серии FZE/FE: Представляют собой универсальные стержневые электроды, доступные в широком диапазоне длин (от 300 до 1000 мм и более), как с керамической изоляцией, так и без нее. Это позволяет использовать их в самых разнообразных конструкциях горелок и печей.
• Серия ZAI: Электроды этой серии являются компонентами запальных (пилотных) горелок ZAI. Такие горелки используются для безопасного розжига мощных основных атмосферных горелок, где прямой розжиг затруднен или невозможен.

4.3. Ультрафиолетовые датчики пламени UVC и UVS: безошибочное обнаружение

В случаях, когда ионизационный метод контроля неприменим (например, в очень высокотемпературных или химически агрессивных средах), используются оптические датчики пламени.

• Принцип действия: УФ-датчики — это бесконтактные устройства, которые избирательно реагируют на ультрафиолетовое излучение в спектральном диапазоне 190–270 нм. Этот диапазон характерен именно для пламени горения углеводородного топлива и практически отсутствует в излучении от раскаленных стенок печи. Это исключает ложные срабатывания и обеспечивает высочайшую надежность контроля. Датчик преобразует уловленное УФ-излучение в электрический сигнал, который анализируется блоком управления.
• Технические характеристики: Датчики имеют ограниченный срок службы УФ-чувствительного элемента, который составляет около 10 000 часов работы, после чего требуется его замена. Они способны работать при температурах окружающей среды от -20 °C до +80 °C. Критически важным является защита датчика от посторонних источников УФ-излучения, таких как соседние горелки, сварочные дуги или прямые солнечные лучи.
• Особенности применения: Kromschroder предлагает две основные серии УФ-датчиков, адаптированные под разные режимы работы:
  • UVS: Предназначены для горелок, работающих в прерывистом режиме.
  • UVC: Имеют более высокий ресурс и предназначены для горелок, работающих в непрерывном режиме.
    Использование датчиков возможно только совместно с совместимыми автоматами горения (BCU, PFU и др.), которые обеспечивают их корректное питание и обработку сигнала.

Предоставление инженеру-проектировщику нескольких методов контроля пламени (ионизационный, УФ прерывистый, УФ непрерывный, а также косвенный по температуре) является проявлением адаптивной селективности. Это позволяет выбрать оптимальное по надежности и стоимости решение, идеально подходящее под конкретный тип горелки, режим работы и условия в камере сгорания.

5. «Мозг» системы: блоки управления горением

Если клапаны, датчики и регуляторы — это «мышцы» и «органы чувств» системы сжигания, то блоки управления — это ее «нервная система» и «мозг». Kromschroder предлагает иерархическую линейку контроллеров, позволяющую решать задачи любого уровня сложности, от управления одиночной горелкой до обеспечения безопасности целого промышленного комплекса.

5.1. Обзор серий BCU, FCU, IFD, IFW, PFU: иерархия и функционал

Линейку контроллеров можно условно разделить на несколько уровней в зависимости от их функциональности и назначения:

• Локальные автоматы контроля (IFD, IFW): Базовые устройства, отвечающие за розжиг и контроль пламени одной или нескольких горелок.
• Программируемые контроллеры горелок (PFU): Гибкие устройства с расширенным функционалом, часто используемые в сложных системах с интеграцией в АСУ ТП.
• Интегрированные блоки управления (BCU): Комплексные решения «все в одном», устанавливаемые непосредственно у горелки.
• Центральные контроллеры безопасности (FCU): Устройства верхнего уровня для управления общими функциями безопасности многогорелочных установок.

Таблица 2: Обзор блоков управления горением Kromschroder

Серия	Основное назначение	Тип горелок	Ключевые функции	Интеграция с АСУ ТП
IFD/IFW	Локальный автомат контроля пламени	Прямой розжиг	Розжиг, контроль пламени	Ограниченная (релейные выходы)
PFU	Программируемый контроллер горелки	Прямой/Пилотный розжиг	Розжиг, контроль, управление возд. заслонкой, программируемая логика	Продвинутая (ПО BCSoft, опц. шина)
BCU	Интегрированный блок управления у горелки	Прямой/Пилотный розжиг	Розжиг, контроль, управление, индикация в одном корпусе	Продвинутая (ПО BCSoft, шинные интерфейсы)
FCU	Центральный контроллер безопасности	Управление группой горелок	Предпродувка, контроль герметичности, контроль давления, выдача разрешений	Высокая (шинные интерфейсы)

5.2. Автоматы горения IFD/IFW: надежный локальный контроль

• IFD (серии 258, 450, 454): Эти автоматы предназначены для розжига и непрерывного контроля напрямую зажигаемых горелок неограниченной мощности. Они выполнены на полностью электронной базе, что обеспечивает быструю реакцию и пригодность для режимов с частыми включениями. Ключевое различие между моделями заключается в их поведении при срыве пламени в процессе работы: IFD 450 выполняет немедленную блокировку с выдачей сигнала аварии, тогда как IFD 454 предпринимает попытку автоматического перезапуска горелки, что может быть предпочтительно для некоторых непрерывных процессов.
• IFW (серия 15): Данное устройство представляет собой реле пламени, предназначенное для использования в многогорелочных системах, работающих в прерывистом режиме. Оно работает в связке с автоматами горения (например, серии IFS) и используется для контроля пламени на каждой из горелок группы, в то время как один основной автомат управляет всей группой целиком (multi-flame control).

5.3. Блоки управления PFU: гибкость и системная интеграция

• PFU (серии 760, 780): Это более совершенные программируемые блоки управления, часто выполненные в стоечном формате 19 дюймов для монтажа в шкафы. Они подходят для горелок неограниченной мощности и интенсивного циклирования. Серия PFU 760 предназначена для горелок с прямым розжигом, а PFU 780 — для более сложных систем с запальной (пилотной) горелкой, причем контроль запальной и основной горелок осуществляется независимо. Блоки PFU поддерживают различные методы контроля пламени (ионизационный, УФ) и могут реализовывать сложные функции, такие как управление воздушной заслонкой для продувки и регулирования мощности, а также косвенный контроль пламени по температуре в высокотемпературных печах (выше 750°C).

5.4. Комплексные блоки BCU и FCU: централизованное управление и безопасность

• BCU (серии 3xx, 4xx, 5xx): Блоки управления горелками BCU являются вершиной интеграции. В одном компактном металлическом корпусе объединены все необходимые функции: автомат горения, трансформатор розжига, светодиодный дисплей для индикации состояния и пламени, а также органы ручного управления для наладки. Такая конструкция предназначена для монтажа непосредственно у горелки, что радикально упрощает электрические схемы, сокращает длину кабелей и облегчает пусконаладочные работы. Современные серии BCU поддерживают промышленные шинные интерфейсы, например, Profibus, для полной интеграции в АСУ ТП предприятия.
• FCU (серия 500): Контроллер FCU — это устройство верхнего уровня иерархии, своего рода «диспетчер безопасности» для всей печной установки с несколькими горелками. Он не управляет розжигом отдельных горелок, а выполняет централизованные функции безопасности: контролирует общее давление газа и воздуха в коллекторах, управляет процессом предпродувки всей печи, проводит автоматическую проверку герметичности газовых клапанов перед запуском. Только после успешного выполнения всех этих проверок FCU выдает разрешающий сигнал на запуск локальным блокам управления (BCU или PFU) каждой из горелок.

Для подбора, проектирования и поставки комплексных систем на базе оборудования Kromschroder на территории России рекомендуется обращаться к официальному дилеру — компании Промэлектроника (sales@prom-elec.com). Специалисты компании обладают необходимой компетенцией для реализации проектов любой сложности, от поставки отдельных компонентов до внедрения полномасштабных АСУ ТП для промышленных печей и тепловых агрегатов.

6. Примеры применения оборудования Kromschroder в промышленности

Теоретические характеристики оборудования наилучшим образом раскрываются на примерах его реального применения. Анализ реализованных проектов показывает, что Kromschroder и его партнеры решают не просто технические, а комплексные бизнес-задачи клиентов. Результаты измеряются не только в барах или вольтах, но и в бизнес-метриках: процентах экономии топлива, росте производительности, сокращении выбросов и повышении качества конечной продукции. Это демонстрирует переход от модели товарных продаж к модели инжиниринга и консалтинга.

6.1. Кейс 1: модернизация прокатной печи на металлургическом заводе

• Задача: Перед одним из металлургических предприятий стояла задача модернизации прокатной печи для повышения гибкости производства, улучшения качества термообработки различных марок стали, а также для существенного снижения расхода топлива и вредных выбросов. Ключевыми требованиями были обеспечение равномерного температурного поля по всей длине печи, эффективная работа с использованием предварительно нагретого до 450 °C воздуха для горения и поддержание атмосферы с низким содержанием свободного кислорода () для минимизации образования окалины на поверхности слябов.
• Решение: Для решения этой комплексной задачи была выбрана система компонентов Kromschroder.
  • Горелки: Были установлены плоскофакельные горелки BIO/ZIO, которые за счет большой площади излучения пламени обеспечивают максимально равномерный нагрев продукции. Такая конструкция также позволяет снизить пиковую температуру пламени, что ведет к уменьшению образования оксидов азота ().
  • Управление: Для точного поддержания соотношения газ/воздух (лямбда-регулирование) при переменных температурах подогретого воздуха были применены интеллектуальные сервоприводы IC 40. Их гибкость программирования позволила реализовать сложные алгоритмы управления.
  • Арматура: На линиях горячего воздуха были установлены специальные дроссельные заслонки BVH с запатентованной конструкцией диска TWINDISC®, обеспечивающей минимальные утечки даже при высоких температурах.
  • Контроль: Управление каждой горелкой осуществлялось блоком BCU 480 с интерфейсом Profibus-DP для полной интеграции в заводскую систему автоматизации.
• Результаты: Комплексная модернизация позволила достичь всех поставленных целей. Была обеспечена превосходная равномерность температуры, что повысило качество проката. Снижение выбросов и минимизация образования окалины привели к улучшению экологических показателей и сокращению потерь металла. В целом, проект продемонстрировал, как системный подход и правильный подбор компонентов позволяют добиться значительного экономического и технологического эффекта.

6.2. Кейс 2: оптимизация печи для термообработки в машиностроении

• Задача: На предприятии, занимающемся термообработкой, стояла задача модернизации существующей закалочной печи с целью повышения ее производительности, надежности и, что наиболее важно, снижения высоких эксплуатационных расходов, в первую очередь — расхода природного газа.
• Решение: Вместо полной замены печи было предложено решение по ее глубокой модернизации с использованием двух ключевых технологий Kromschroder.
  • Рекуперация тепла: Старые горелки были заменены на современные саморекуперативные горелки. Особенность их конструкции заключается во встроенном теплообменнике, который использует тепло уходящих дымовых газов для подогрева поступающего на горение воздуха. Это позволяет вернуть значительную часть тепла обратно в процесс, кардинально повышая термический КПД установки.
  • Импульсный режим: Система управления была переведена на импульсный (циклический) режим работы горелок. В этом режиме горелки работают не постоянно с модулируемой мощностью, а циклически переключаются между режимами высокой и низкой мощности (High/Low) или полного включения/выключения (ON/OFF). Высокоскоростной поток продуктов сгорания, выходящий из горелки в режиме высокой мощности, создает интенсивную циркуляцию атмосферы внутри печи. Это обеспечивает превосходную равномерность температуры по всему объему даже при низких температурах процесса, что невозможно достичь при традиционном модулируемом управлении.
• Результаты: Результаты превзошли ожидания. Проведенные после модернизации замеры показали экономию топлива в диапазоне от 45% до 60% в зависимости от загрузки печи. Кроме того, надежность новой системы значительно возросла, а количество отказов и простоев сократилось до минимума. Этот пример наглядно показывает, как внедрение современных технологий сжигания может дать «вторую жизнь» старому оборудованию, превратив его в высокоэффективный и экономичный актив.

6.3. Обзор применения в стекольной промышленности

Стекольная промышленность предъявляет особые требования к системам сжигания. Получение стекла заданного качества, прозрачности и цвета напрямую зависит от способности поддерживать с высочайшей точностью температурный режим и химический состав атмосферы в плавильной печи.

• Специфика отрасли: Процессы стекловарения проходят при очень высоких температурах и часто используют технологии кислородно-топливного сжигания (oxy-fuel) для повышения эффективности и снижения выбросов. Любые отклонения в соотношении газ/окислитель могут привести к изменению окислительно-восстановительного потенциала атмосферы и, как следствие, к браку продукции (например, нежелательному оттенку стекла).
• Роль оборудования Kromschroder: В таких условиях критически важной становится точность работы регуляторов соотношения газ/воздух, сервоприводов и блоков управления, которые должны поддерживать заданное значение лямбда с минимальной погрешностью. Надежность компонентов, таких как электромагнитные клапаны VAS, работающих в условиях высоких температур и возможного воздействия агрессивных летучих компонентов шихты, также имеет первостепенное значение.

7. Заключение: комплексный подход к безопасности и эффективности

Оборудование Kromschroder, являясь эталоном немецкого качества, представляет собой нечто большее, чем просто набор надежных компонентов. Сила бренда заключается в системном, комплексном подходе к управлению процессами сжигания. Каждый элемент, от газового фильтра на входе в систему до интеллектуального блока управления горелкой, спроектирован и изготовлен с расчетом на безупречную совместную работу в рамках единой, целостной экосистемы.

Анализ продуктовой линейки и примеров ее применения показывает, что Kromschroder предлагает решения для всех уровней технологической пирамиды:

• Физический уровень: Обеспечение стабильного и чистого потока энергоносителя с помощью высокоточных регуляторов и эффективных фильтров.
• Уровень безопасности: Гарантированное и мгновенное отсечение подачи газа с помощью отказоустойчивых клапанов и превентивный контроль рабочих параметров с помощью реле давления.
• Исполнительный уровень: Надежный розжиг и безошибочный контроль пламени с помощью широкого спектра трансформаторов, электродов и датчиков, адаптированных под любые условия.
• Уровень управления: Гибкое и интеллектуальное управление процессом с помощью иерархической системы контроллеров, от локальных автоматов до централизованных систем безопасности, интегрируемых в АСУ ТП предприятия.

Инвестиции в оборудование Kromschroder — это не просто затраты на комплектующие. Это стратегические инвестиции в фундаментальные основы современного производства: в безопасность персонала и активов, в энергоэффективность и снижение эксплуатационных расходов, в стабильность технологического процесса и, как следствие, в высокое качество и конкурентоспособность конечной продукции.
