MFJ-969 — это антенный тюнер с ручной настройкой, рассчитанный на мощность до 300 Вт. Он обеспечивает согласование трансивера с практически любой антенной: диполем, вертикалом, инвертированным V, длинным проводом, лучевой или мобильной антенной. Работает в диапазоне от 160 до 6 метров и использует схему согласования типа «Т».
| Параметр | Значение и описание |
|---|---|
| Диапазон частот | 1,8 – 54 МГц (160 м – 6 м) |
| Максимальная мощность | 300 Вт (средняя или PEP) |
| Тип согласующей схемы | Пи-образная (T-схема) |
| Поддерживаемые антенны | Диполи, инвертированные V, вертикальные, длинные провода, лучи и др. |
| Типы фидеров | Коаксиальный (50 Ом), одиночный провод, симметричная линия |
| Встроенный балун | Есть, 4:1 (для симметричных фидеров) |
| Позиции переключателя антенн | 8 (включая нагрузку, COAX1, COAX2, Balanced Line и режим BYPASS) |
| Индикатор мощности и КСВ | Перекрёстный стрелочный (с подсветкой) |
| Диапазоны измерения мощности | 0–30 Вт и 0–300 Вт (переключаемые) |
| Тип измерений | Средняя и пиковая мощность, отражённая мощность, КСВ |
| Питание индикатора | Батарея 9 В или внешний источник 12 В DC |
| Встроенная нагрузка | 50 Ом, 300 Вт (30 сек) / 100 Вт (90 сек) / 25 Вт (непрерывно) |
| Настройка индуктивности | Роликовый индуктор (бесступенчатая настройка) |
| Габариты | 240 × 190 × 100 мм (Ш × Г × В) |
| Масса | Около 2,5 кг |

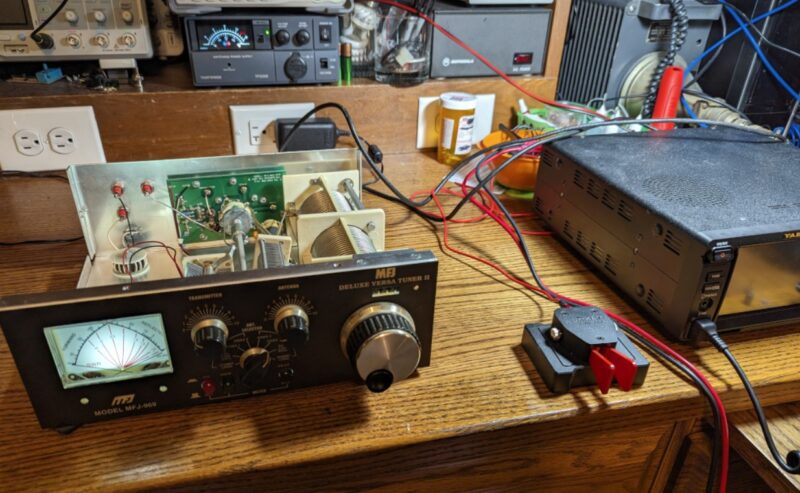

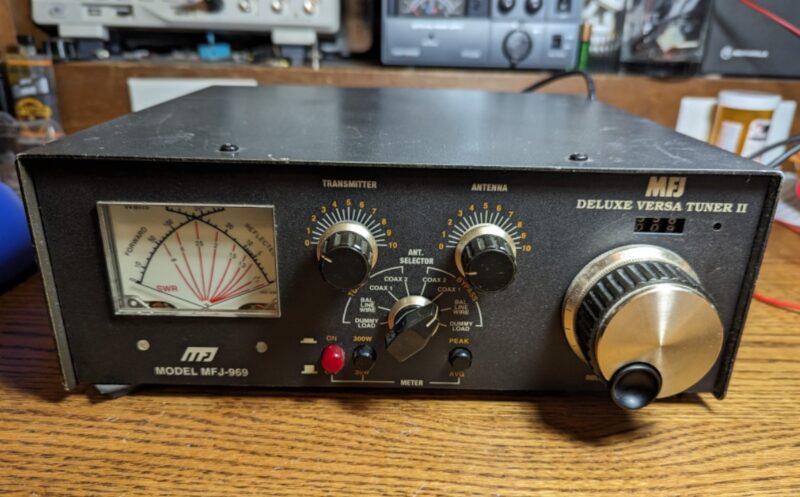

На передней панели расположен перекрёстный стрелочный индикатор, позволяющий наблюдать пиковую и среднюю мощность (прямую и обратную), а также КСВ в реальном времени.
На задней панели предусмотрены разъёмы для подключения коаксиального кабеля, симметричной линии питания, одиночного провода и встроенной эквивалентной нагрузки на 50 Ом. Тюнер также оснащён встроенным 4:1 балуном, что позволяет использовать фидер с симметричной структурой (например, ленточный кабель или открытый фидер).
Устройство и элементы управления
Тюнер снабжён восьмипозиционным переключателем ANTENNA SELECTOR, который позволяет выбрать один из двух выходов коаксиальной линии, симметричную или одиночную линию, либо встроенную нагрузку — с возможностью обхода или включения согласующей цепи. С помощью этого тюнера можно как согласовывать антенну, так и использовать его просто как измеритель мощности и КСВ.
Перекрёстная шкала позволяет считывать КСВ без предварительных настроек. Пересечение стрелок указывает значение КСВ по красной шкале.

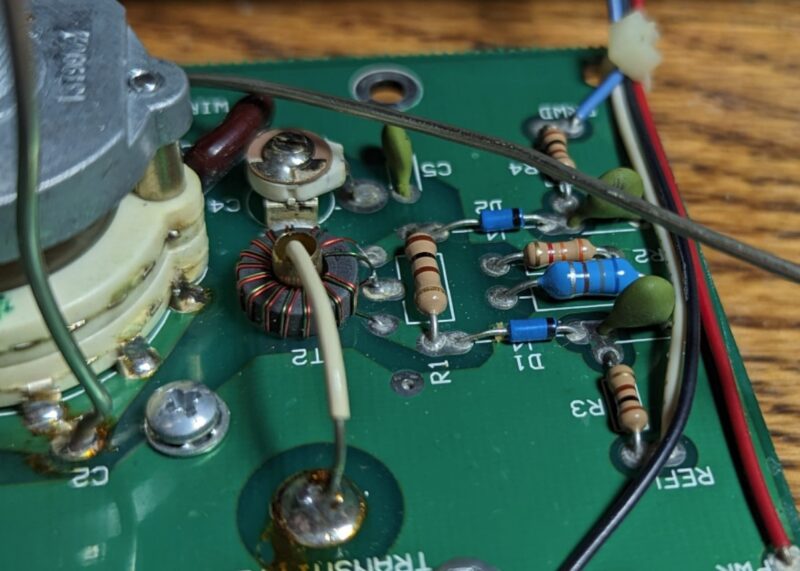

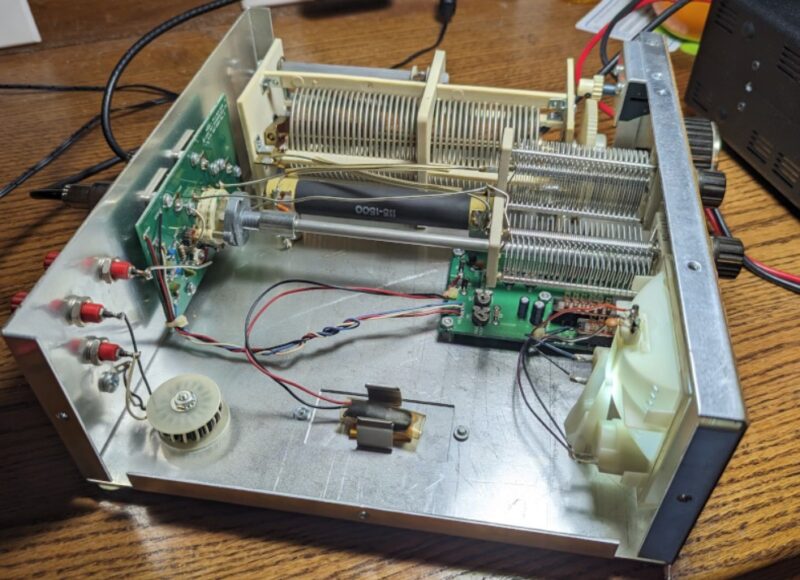

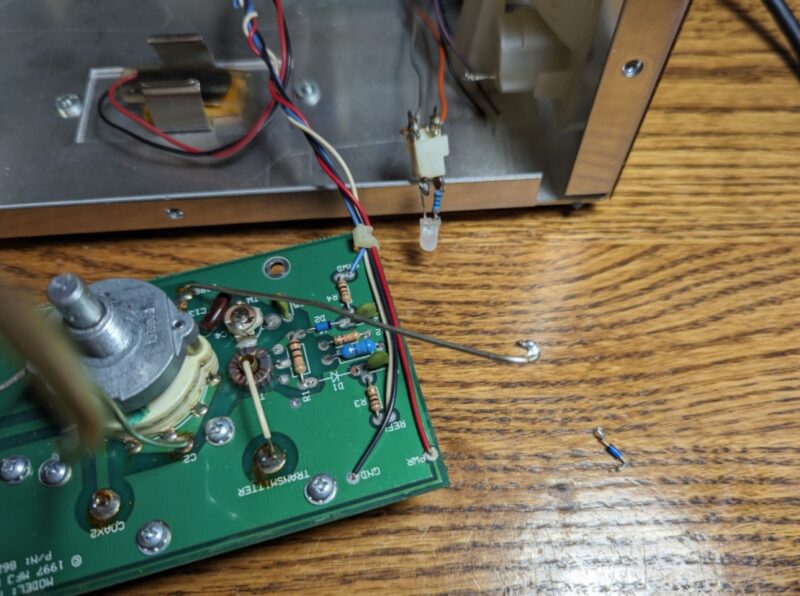

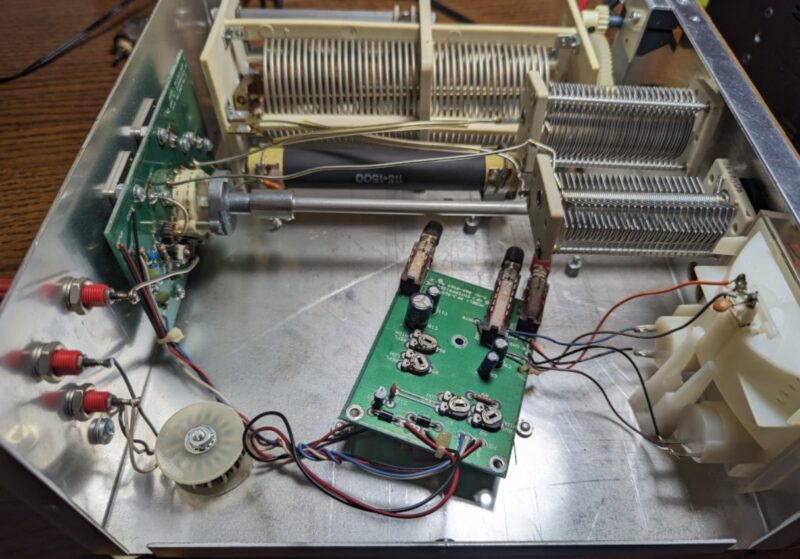

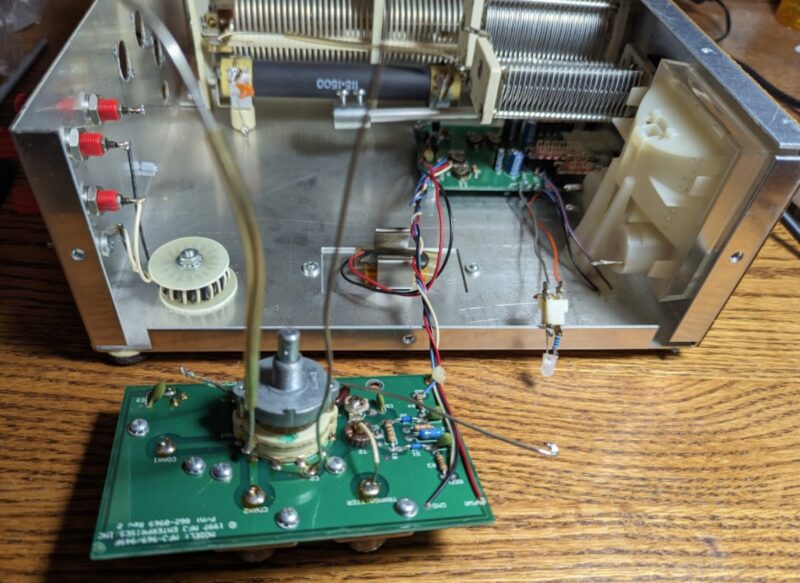

Устройство также оборудовано роликовым индуктивным элементом, обеспечивающим непрерывную регулировку индуктивности и высокую точность согласования. Кнопки и переключатели позволяют выбирать диапазон мощности (до 30 Вт или до 300 Вт), а также режим отображения мощности — средняя или пиковая (PEP).
Подключение и установка
- Прибор устанавливается между трансивером и антенной.
- К разъёму TRANSMITTER подключается трансивер через 50-омный коаксиальный кабель.
- К разъёмам COAX 1 и COAX 2 подключаются антенны с коаксиальным фидером.
- Для длинного провода используется клемма WIRE, а для симметричного фидера — пара клемм BALANCED LINE (вместе с перемычкой к WIRE для активации встроенного балуна).
- Для питания схемы индикатора используется либо батарея 9 В, либо внешний источник 12 В.
Настройка на передачу
Для корректной работы тюнера необходимо правильно его настроить. Общий порядок следующий:
- Установить низкий уровень мощности на трансивере и включить режим измерения средней мощности.
- Перевести переключатель ANTENNA SELECTOR в нужное положение с включением тюнера.
- Настроить TRANSMITTER, ANTENNA и ROLLER INDUCTOR по таблице (указаны стартовые значения для каждого диапазона).
- Постепенно увеличивать мощность и подстраивать индуктивность и ёмкости до минимального КСВ.
- После настройки можно увеличить выходную мощность трансивера до 300 Вт.

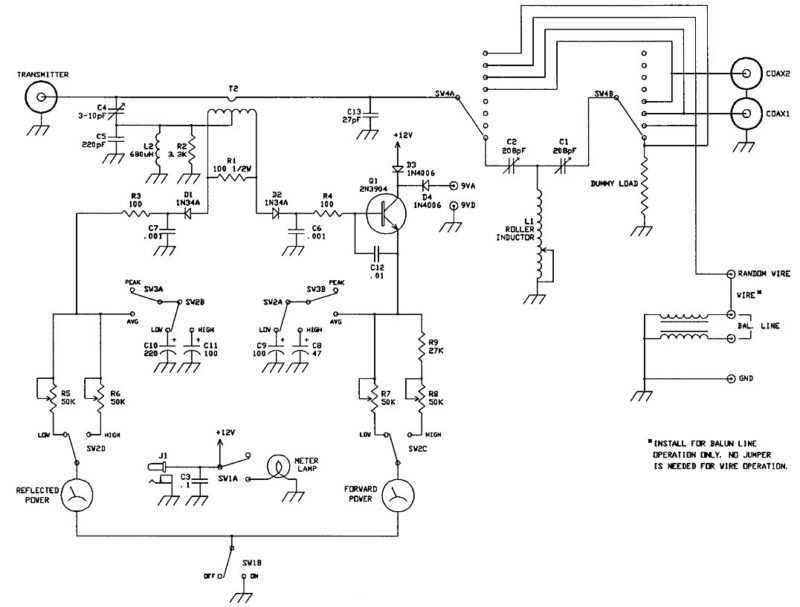

Схема и важные замечания
- Не переключайте антенны во время передачи — это может повредить устройство.
- При работе с длинным проводом или открытым фидером будьте осторожны: на клеммах может возникать высокое ВЧ-напряжение.
- Обязательно используйте надёжное заземление — как для безопасности, так и для подавления ВЧ-помех (особенно при работе с несимметричными антеннами).
MFJ-969 является мощным инструментом для согласования антенн в любительских радиостанциях. Он обеспечивает точную настройку, надёжное измерение параметров и гибкость в подключении различных типов антенн. Благодаря удобной индикации, широкому диапазону частот и ручной настройке, он подойдёт как для опытных радиолюбителей, так и для начинающих. Ещё одно аналогичное устройство, но работающее в полностью автоматическом режиме, можете изучить тут.
