FM-передатчик является относительно простым в сборке устройством. И востребованным, так как радиолюбители (которые любят радио) наигравшись с простыми ФМ передатчиками-жучками начинают подумывать про усиление их мощности. Модель этого… скажем так радиомикрофона, известна своей стабильной частотой, чистым FM-сигналом и отсутствием необходимости в дорогих деталях.

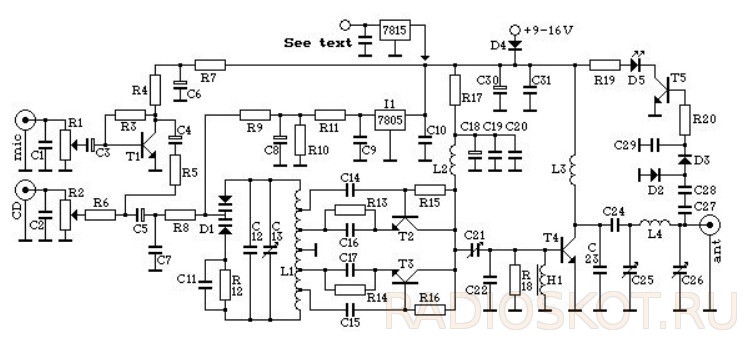

Схема радиомикрофона ФМ на 1 ватт
Фактически устройство состоит из двух генераторов, которые генерируют сигналы на частотах около 50 МГц. Несущая волна 100 МГц получается смешением из двух сигналов. Схема такого типа достаточно стабильна и имеет усиление до 1 Вт транзистором 2N4427.

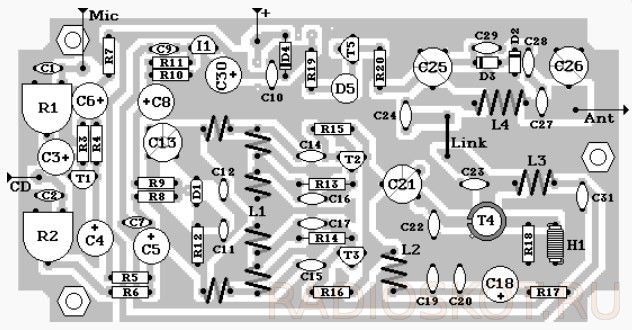

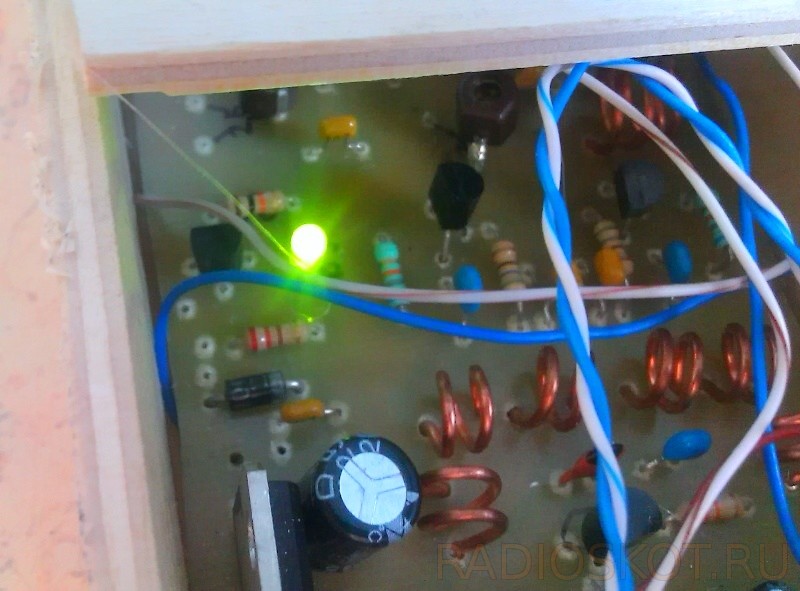

Печатная плата и детали
Этот передатчик также оснащен микшером, поэтому не нужно использовать внешнее устройство для смешения аудио. Он состоит из транзистора T1, который усиливает сигнал поступающий от микрофона, прежде чем он подмешается к сигналу, поступающему от проигрывателя компакт-дисков или компьютера. Элементы R1 и R2 являются потенциометрами отвечающими за настройку уровня аудиосигнала. Участок схемы между резистором R8 и конденсатором C21 является генератором, который генерирует несущую. Элемент D1 представляет собой так называемый варикап, то есть диод, который действует как конденсатор с переменной емкостью, что управляется аудиосигналом. Конденсаторы C12, C13 и катушка L1 определяют частоту работы.
Список элементов передатчика
Резисторы
- R1, R2 потенциометры 10 кОм
- R3 820 кОм
- R4 4,7 кОм
- R5, R6, R7, R19 220 Ом
- R8 1,5 кОм
- R9 15 кОм
- R10, R11 1 кОм
- R12 33 кОм
- R13, R14 56 Ом
- R15, R16 68 кОм
- R17 47 Ом
- R18 270 Ом
- R20 10 кОм
Конденсаторы
- C1, C7, C16, C17, C19, C24, C29, C31 1 нФ
- C3, C4, C5, C8 10 мкФ электролитический
- C6, C18, C30 220 мкФ электролитический
- C9, C10, C20 10 нФ
- C11 22 пФ
- C12 47 пФ
- C13 22 пФ
- C14, C15 15 пФ
- C21, C25, C26 65 пФ
- C22 100 пФ
- C23 5.6 пФ
- C27, C28 2 пФ
Катушки
- Катушки L1 6 витков, в 2 слоя, диаметр 5 мм, длина 5 мм
- Катушки L2 3 витка, диаметр 7 мм, длина 7 мм
- Катушки L3 4 витка, диаметр 5 мм, длина 7 мм
- Катушки L4 6 витков, диаметр 5 мм, длина 10 мм
Диоды
- D1 KV1310
- D2, D3 1N4148
- D4 обычный светодиод
- D5 1N4001
Транзисторы
- T1, T5 BC548
- T2, T3 BF494
- T4 2N4427
Передатчик должен быть установлен в алюминиевом заземленном корпусе. Напряжение питания от 9 до 16 В. При напряжении питания 16 В максимальная выходная мощность составляет 1 Вт, при 12 В 600 мВт и при 9 В — 200 мВт.
Дроссель H1 должен лежать и быть перпендикулярным как минимум к катушке L3. Если мы сделаем его на резисторе, этого недостаточно — дополнительно нужно положить бобышки под ножки резистора.
В качестве выходного транзистора для версии 1 Вт в этой схеме может работать хороший дешевый транзистор BFG35, который часто встречается в коротковолновых радиостанциях или кабельных усилителях ТВ. При мощности 1 Вт он будет только теплый, при том что радиатор — это просто кусок меди на плате 1 см2, к которой припаивается коллектор BFG35.
