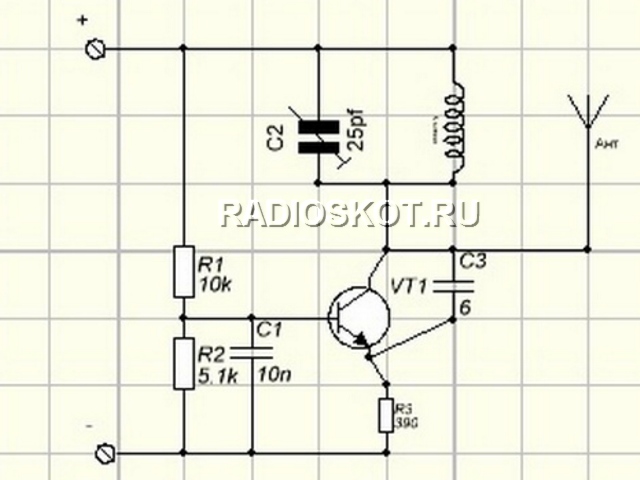

Решил ради интереса попробовать собрать глушитель для ТВ, кто-то говрит, что не работает другие — что работает. Стало интересно, да и как раз потребовался сей прибор, дабы глушить один ТВ канал. Принципиальная электросхема глушителя телевизора простейшая — всего один ВЧ итранзистор.
Транзистор взял импортный — c9014, катушку намотал на сверле диаметром 4.8 мм 6 витков провода 0.5 мм, резисторы малой мощности отечественные, конденсаторы 2 штуки — керамика, китайцы, и один электролит на 1мкф, который шунтирует питание (можно обойтись и без него впринципе).
Устройство генератора помехи тестировал на подсевшей кроне (8.1 вольта на нагрузке), ток около 6.5 мА, оказалось глушит ТВ уверенно на 7-12 метров, частоту подавления нужного канала телевизора подстраиваем переменным конденсатором. В пределах от 75 до 108 МГц свободно с указанными номиналами канал заглушает полностью. На старом черно белом ТВ пропадает и звук и изображение, иногда вместо звука фон, а на современном — синий экран выскакивает. Видео работы смотрите ниже:
С таким питанием, устройство может работать недели полторы не выключаясь. В качестве антенны взял кусочек монтажного провода длиной 25 см.

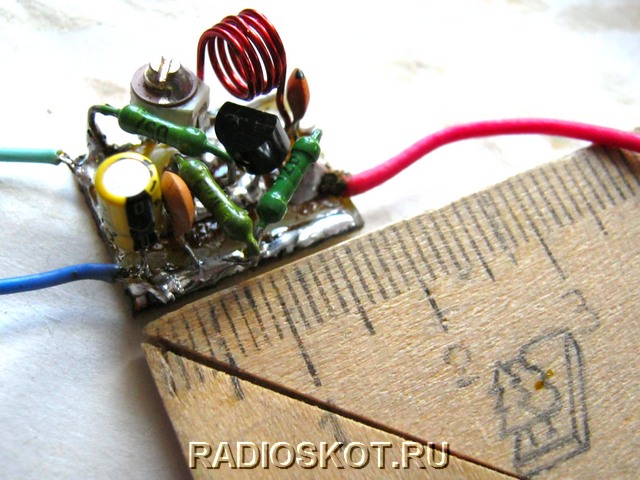

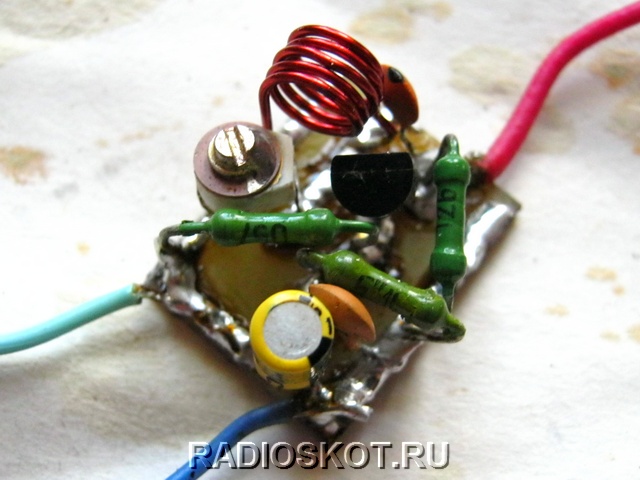

Монтаж на печатной плате, рисовал простым маркером, так считаю гораздо удобнее, чем монтаж в навес. Для стабильности катушку лучше конечно залить парафином или силиконом. С вами был тов. redmoon.
