Много лет назад была опубликована схема передающего устройства, но так как к нему отсутствовало подробное описание сборки и настройки, на форум потекли вопросы. И немало.
Поэтому решено было написать продолжение статьи про радиомикрофон, в которой наглядно и пошагово будет описан весь процесс создания самодельного аудио-передающего устройства, так сказать от и до.
Начнём с печатной платы. Её размер проектируем исходя из расположения питания, антенны и микрофона в корпусе. В качестве него, много раз была успешно использована обычная картонная пачка из-под сигарет. Во-первых это просто, во-вторых не бросается в глаза, и в третьих она имеет очень удобную и красивую форму. Конечно вы можете собрать корпус из пластмассы или пластика, но когда передо мной стояла задача изготовить десяток данных устройств — это был простейший вариант.

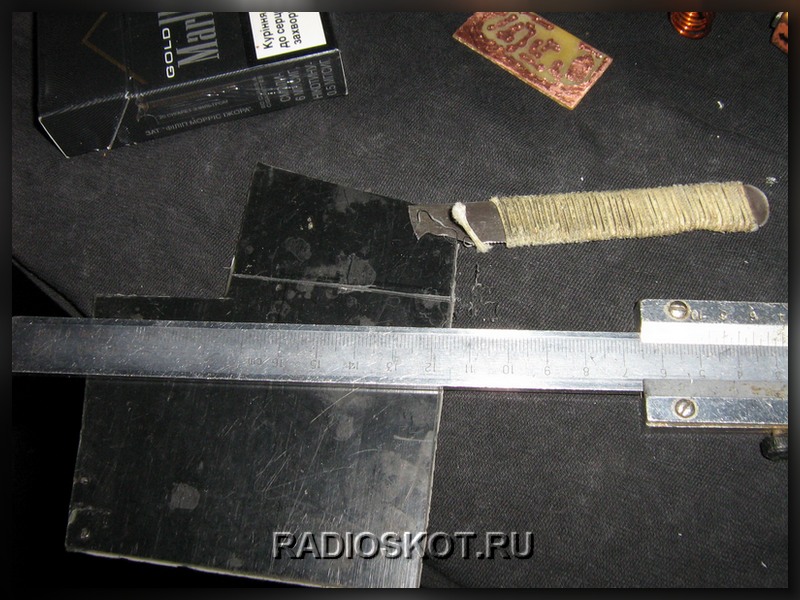

Все элементы расположены на пластине из пластмассы. С помощью резака, сделанного из обрезка ножовочного полотна вырезаем кусок по размеру пачки сигарет, на который и будет винтами М2 прикручиваться батарейка (крона 9 В), спиральная антенна и сама печатная плата передающего устройства.
Почему именно крона? Несмотря на относительно большие габариты и невысокую долговечность работы, именно 9-ти вольтовая батарейка удобнее всего крепится и меняется. Конечно если вы делаете радиомикрофон для себя — перепаять питание не проблема (а на улице?), но чтоб им могли пользоваться другие, всё-таки надо упростить процедуру замены батареи. Ответный разъём для кроны делаем из такой-же севшей батарейки — разобрав и припаяв к нему провода питания.

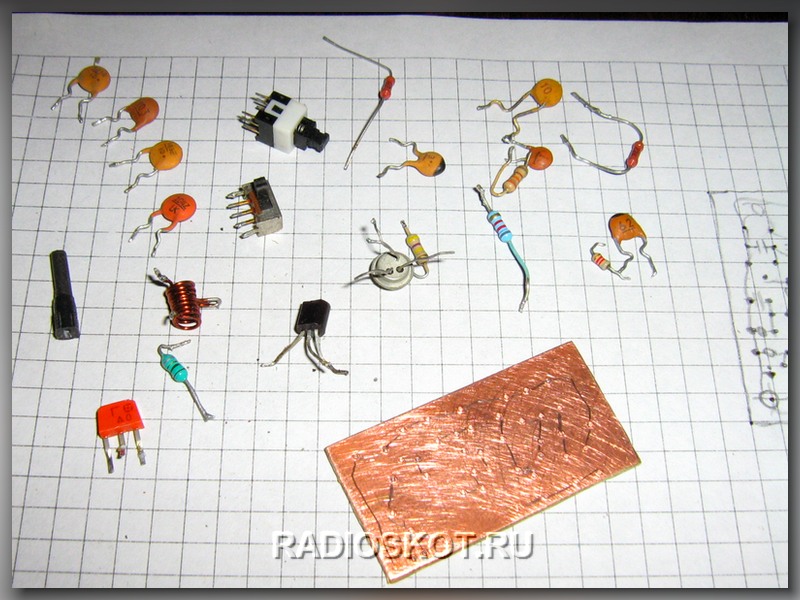

Антенна передающего устройства полностью скрыта в корпусе. Вот кстати ещё один плюс в пользу пачки сигарет, ведь изготавливая миниатюрный радиомикрофон, вы по любому оставите ему антенный хвост из куска провода. Далее паяем плату радиомикрофона. Вы можете разработать её гораздо меньших размеров, например с использованием SMD планарных деталей. На печатной плате размещены кроме основных компонентов ещё и кнопка выключения питания, микрофон и светодиод.
Микрофон для жучка используется стандартный пуговичный. Только для удобства монтажа стоит припаять к нему пару кусочков провода 0,5 мм которыми он будет припаиваться к плате.
Дроссель ставим из того, что есть под рукой. Можно взять готовый — на пару микрогенри, а можно намотать самому на маленьком ферритовом колечке К7х4х2. Он содержит 10-15 витков провода любого диаметра в хорошей изоляции. Что лучше? Определите потом по уровню излучения.
Кнопку питания использовал миниатюрную с фиксацией. Хотя часто брал и маленькие рычажковые тумблерки. Светодиод — это конечно лишний миллиампер расхода энергии, но зато видно включен ли передатчик, и в каком состоянии батарея питания. Ниже 5-ти вольт он уже светится очень слабо, а ниже 4-х вольт светодиод гаснет полностью.
Настройка. Для начала подайте на радиомикрофон питание и посмотрите потребление тока. Микрофонный усилитель КТ315 берёт 1 мА, генератор КТ368 — 5 мА, а выходной каскад около 10 мА. Итого в зависимости от параметров используемых транзисторов, примерно 15-20 мА.
Естественно ток сильно зависит от напряжения питания. С понижением вольтажа, выходной транзистор уменьшает токопотребление, а ниже 5-ти вольт уже не может открыться совсем. В этом случае сигнал с генератора проходит в антенну через паразитную ёмкость база — коллектор, и подслушивающее устройство продолжает работать дальше, хоть и с меньшей в несколько раз мощностью. Ток потребления соответственно тоже падает до 2-4 мА, и ресурс батареи растягивается.
После замера режимов транзисторов и тока потребления, проверяем генерацию (хоть какую-то). Для этого вам не обойтись без простейшего волномера на основе любого чувствительного стрелочника. Схема индикатора ВЧ содержит всего 4 детали и паяется за одну минуту.
Получив отклонение стрелки индикатора под воздействием излучаемого электромагнитного поля, переходим к настройке радиопередающего устройства на выбранную частоту. Примерно в середине ФМ диапазона 88-108 МГц.

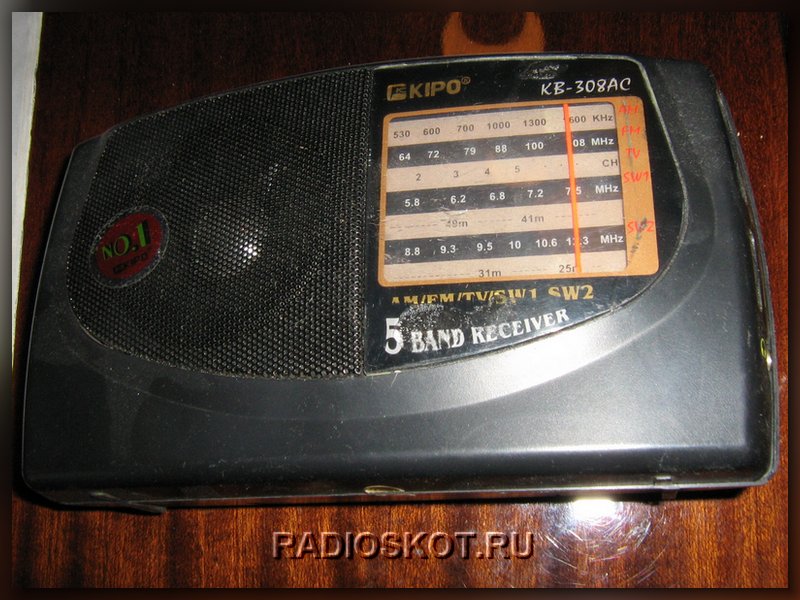

Настройка на частоту производится с помощью трёх простых вещей — алюминиевый провод или отвёртка, ферритовый подстроечный стержень от катушки и радиоприёмник ФМ с ПЛАВНОЙ регулировкой частоты.
Включив приёмник на середину диапазона, и конечно не услышав передатчик, постарайтесь понять где его частота — выше или ниже нужной. Для этого медленно вводим в катушку сначала феррит — уменьшение частоты, а потом алюминий (латунь) — повышение частоты резонанса контура. В небольших пределах (1-3 мегагерца) частоту можно подогнать растягивая — сжимая контур генератора, а если она убежала очень далеко — придётся изменить на пару пикофарад ёмкость, что стоит параллельно катушке.
Вот пожалуй и всё. Возмущённый радиолюбитель может заметить: что это за аудио-передающее устройство, которое размером с мобилу? На это отвечу, что оно позиционировалось как радиомикрофон, и во главу ставилось удобство эксплуатации. С другой стороны, я хотел показать вам в увеличенном виде все компоненты передатчика и принцип его настройки.
Конечно при необходимости можно сделать устройство на SMD деталях, с размером схемы 1 см. На фото выше показан передатчик на фоне микрофона от мобильника.
