Ни один современный фильм не обходится без использования спецтехники, в частности всевозможных радиомикрофонов. Вещь действительно интересна и полезная, вот только в магазине такой товар не купить. Остаётся одно – собрать самому. Для этого необходимо иметь свободный вечер, несколько простых, недорогих радиодеталей и конечно голову на плечах:) Так как у многих новичков в электронике, не имеющих опыта сборки подобных устройств, возникает по ходу дела много вопросов — составлен подробнейший фотоотчёт. Чтоб собрать передающий микрофон нам нужны такие детали:
Печатную плату для радиомикрофона не сверлил, а нарисовал и только вытравил хотя можно вырезать резаком. Тут можно скачать чертёж платы передатчика в формате Lay.

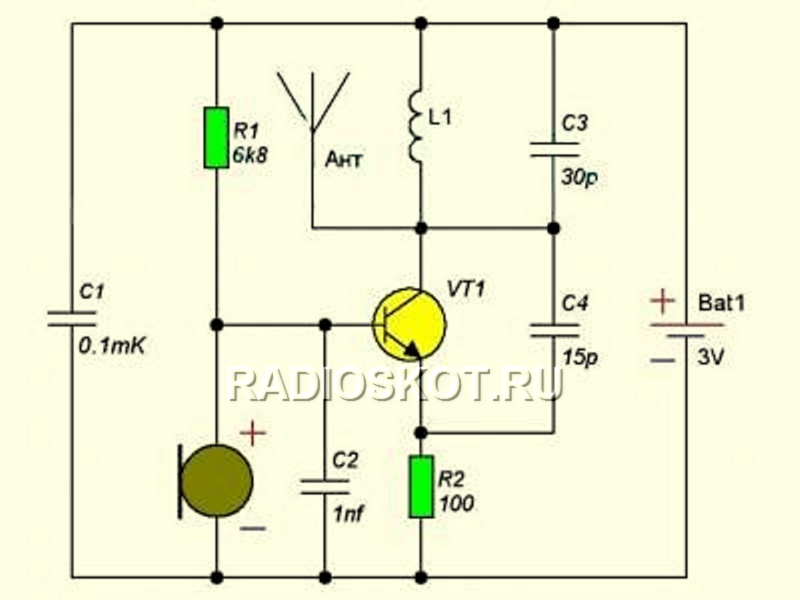

Паяем согласно этой схемы:

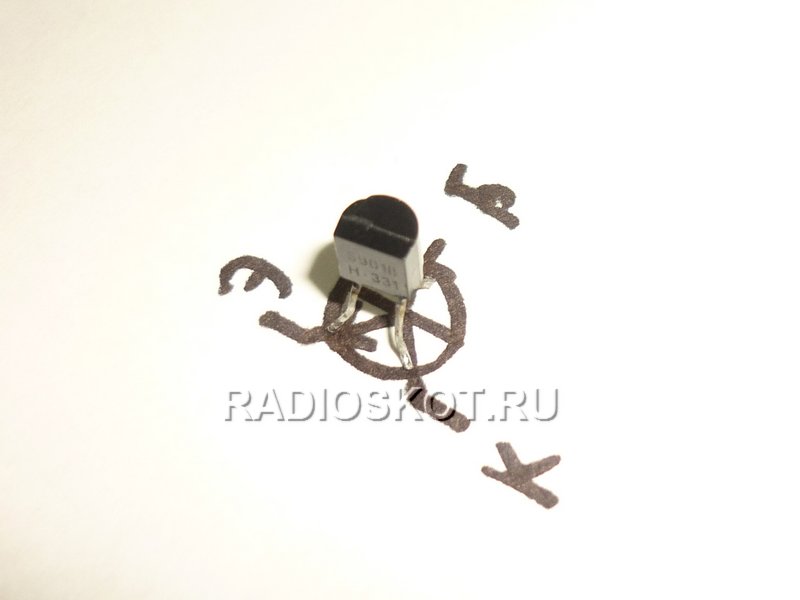

Цоколевка транзистора S9018

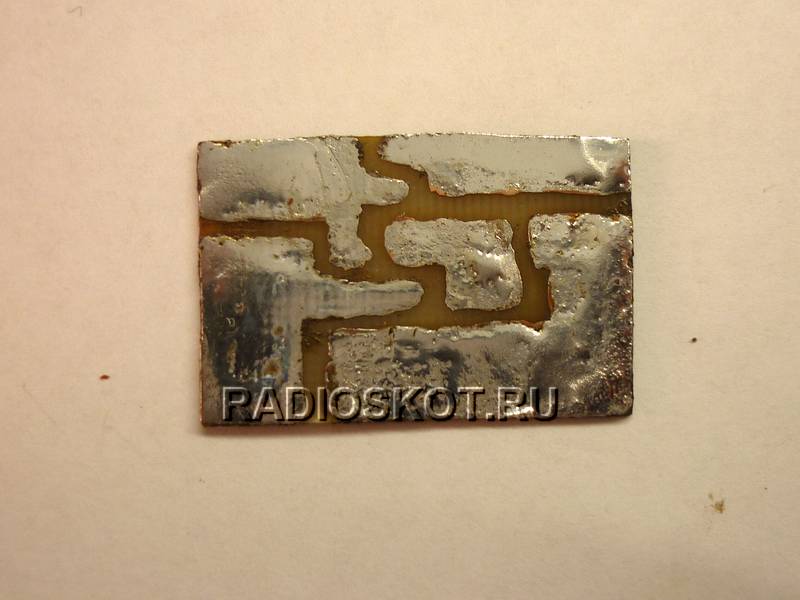

После вырезания дорожек пролудил плату

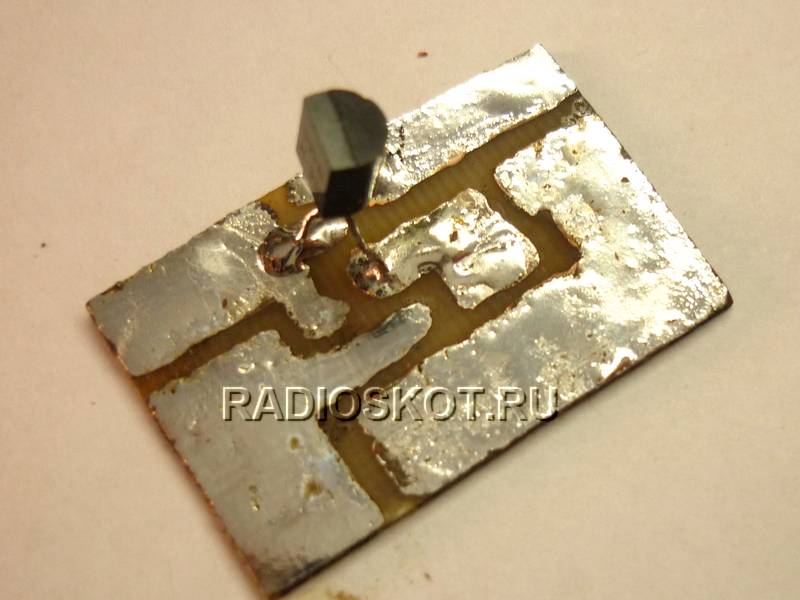

Сначала припаиваем в радиомикрофон транзистор,

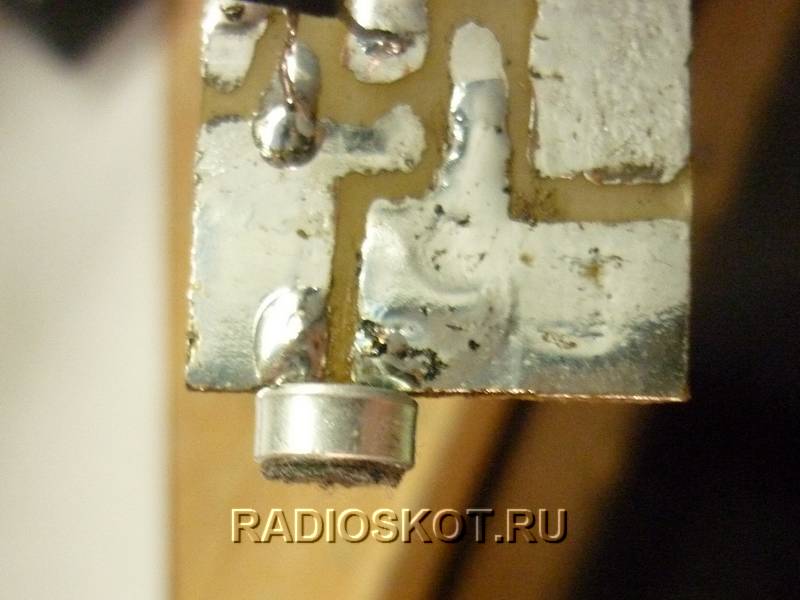

Теперь микрофон:
Затем конденсатор 1 нФ

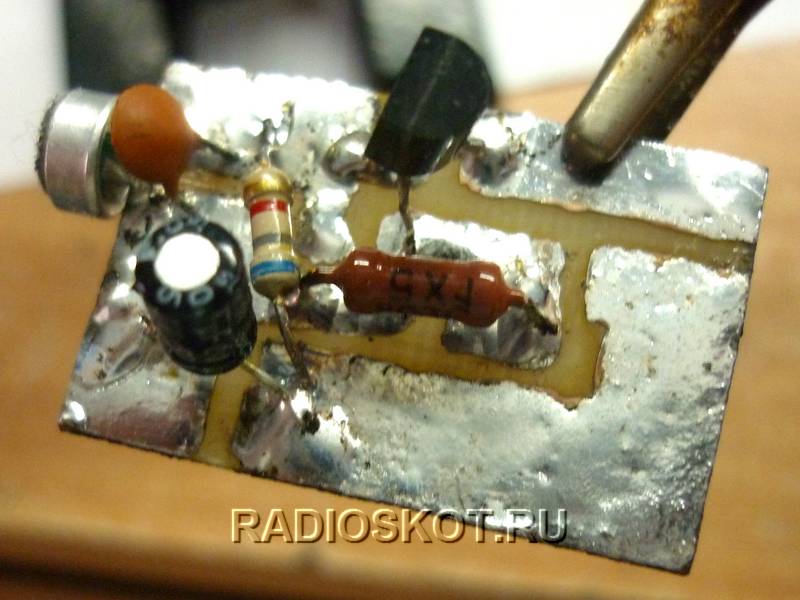

Теперь паяем резисторы 6,8 кОм и 100 Ом. Следом паяем ёмкость 0,1 мкФ
Теперь очередь конденсатора на 15 пФ. Он устанавливается между эмиттером и коллектором транзистора.

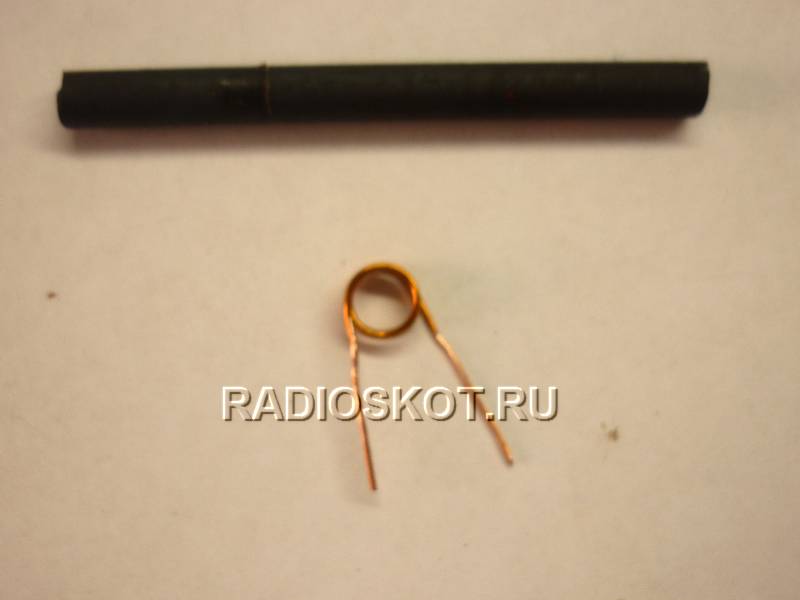

Катушка генератора содержит 4 витка провода 0,4-0,6 мм на оправе, с диаметром примерно 5 мм.
После намотки и залуживания крайних выводов паяем ее сюда

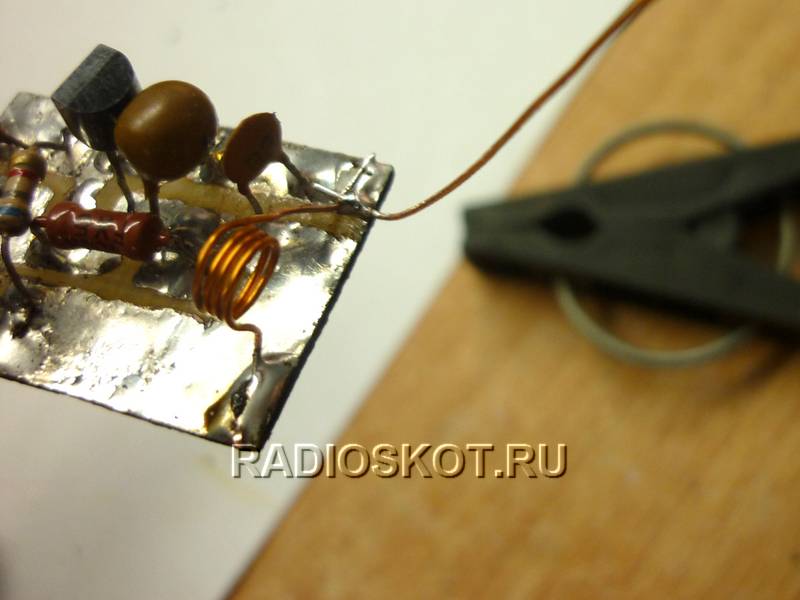

Теперь паяем антенну, отрезок толстого провода длинной не менее 15 см.

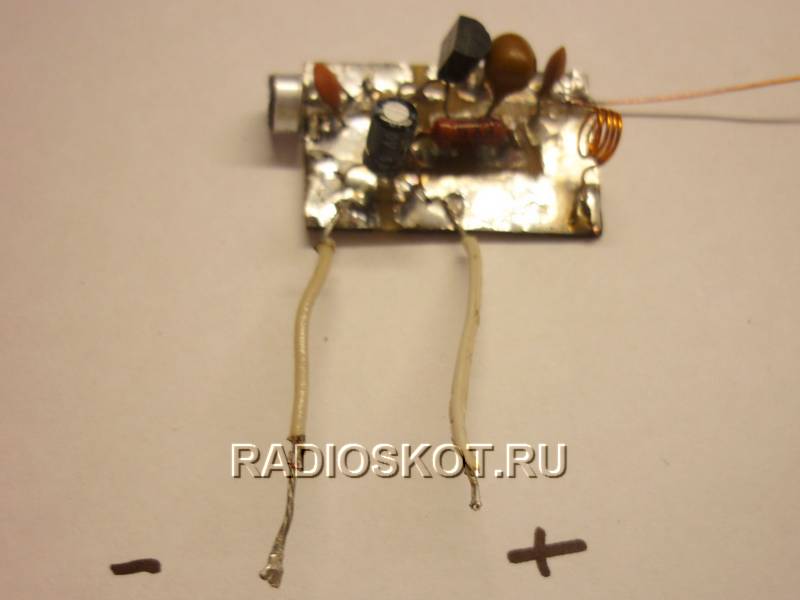

Не перепутайте полярность питания:
Включаем ФМ или УКВ приемник и начинаем ловить несущую частоту. Я поймал своего на 77 МГц. Когда его ловлю, подключаю наушники к приемнику, включаю на телефоне музыку и ложу телефон возле передатчика. Когда в наушниках услышу музыку из телефона — значит частота излучения найдена. Питание схемы 3 В — две мини-пальчиковые батарейки, при которых устройство будет непрерывно работать месяц. Автор: [)еНиС
