Повышение дальности управления дронами

Повышение дальности радиоуправления — тема, которая сочетает в себе физику радиосвязи, аппаратные решения, программные методы и организационные меры. В этой будет всесторонний, технически насыщенный обзор подходов, которые применяются для увеличения рабочего радиуса управления беспилотными аппаратами. Цель — дать инструменты для обоснованного принятия решений: какие изменения имеют смысл в конкретных задачах, какие ограничения накладывает законодательство и практика, какие риски следует учитывать при испытаниях и эксплуатации.

Основные понятия и терминология

Линк-бюджет — что это и зачем он нужен

Линк-бюджет (link budget) — это свод всех вкладов мощности в канале радиосвязи: передающая мощность, усиления антенн, потери на трассе и дополнительные потери в системе. Он позволяет оценить, насколько сильный сигнал придёт на приёмник и будет ли обеспечена требуемая маржа для устойчивой связи.

В упрощённом виде выражение для мощности на входе приёмника в dBm выглядит так:

 \( P_{r,\mathrm{dBm}} = P_{t,\mathrm{dBm}} + G_t + G_r — L_{\mathrm{fspl}} — L_{\mathrm{misc}} \)

где
\( P_{t,\mathrm{dBm}} \) — мощность передатчика в dBm,
\( G_t \), \( G_r \) — усиления антенн передатчика и приёмника в dBi,
\( L_{\mathrm{fspl}} \) — потери свободного пространства (FSPL) в dB,
\( L_{\mathrm{misc}} \) — прочие потери (кабель, коннекторы, экранирование и пр.) в dB.

FSPL вычисляется по формуле:

\( L_{\mathrm{fspl}}(d,f) = 20\log_{10}\left(\frac{4\pi d f}{c}\right) = 20\log_{10}\left(\frac{4\pi d}{\lambda}\right) \)

где \( d \) — расстояние в метрах, \( f \) — частота в Гц, \( c \) — скорость света, \( \lambda \) — длина волны.

Пороговая маржа и надёжность канала

📊 Для практики важна маржа между сигналом от подавителя (или помехи) и сигналом от пилота (или контроллера), либо просто маржа между сигналом управления и минимальным требуемым уровнем приёмника. Обычно маржу оценивают в dB: чем она больше, тем устойчивее связь.

Если минимальная чувствительность приёмника обозначается \( S_{\mathrm{min}} \) в dBm, то для устойчивой работы требуется:

\( P_{r,\mathrm{dBm}} \ge S_{\mathrm{min}} + M \)

где \( M \) — желаемая дополнительная маржа (например, 6–10 dB) для учета фейдинга и шумов.

Влияющие факторы

• Частота: более низкие частоты имеют меньшие потери на больших дистанциях и лучше проходят через препятствия; более высокие обеспечивают большую пропускную способность и меньшие антенны.
• Усиление антенн: направленные антенны дают выигрыш по дальности в направлениях пучка.
• Мощность передатчика: рост мощности повышает дальность, но ограничен регуляторами и практическими ограничениями (тепло, энергопотребление).
• Линия видимости и окружающая среда: рельеф, застройка и растительность сильно влияют на реальные потери.
• Протоколы и модуляция: устойчивые схемы модуляции и кодирования позволяют поддерживать связь при более низком уровне сигнала.

Правовые и этические рамки

⚖ Прежде чем рассматривать технические способы увеличения дальности, важно напомнить об ограничениях. Использование усилителей, нелицензируемых частот, устройств для подавления сигналов и прочих вмешательств в радиосреду может быть незаконным в большинстве стран. Эксперименты следует проводить в разрешённых диапазонах, с учётом требований регулятора к мощности и спектру.

Кроме правовой стороны, есть операционные риски: потеря контроля над дроном может повлечь опасность для людей и имущества. Планируйте тесты на закрытых территориях, с готовыми процедурами безопасного возврата и резервными системами.

Аппаратные подходы к увеличению дальности

Выбор частотного диапазона

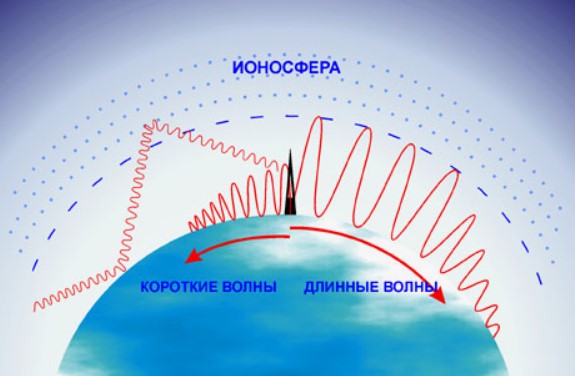

Частотный диапазон оказывает фундаментальное влияние на дальность и проходимость сигнала. Низкие частоты (например, 433 МГц, 900 МГц) обладают лучшей дифракцией и проходимостью через препятствия, имеют меньшую свободно-пространственную затухаемость при равных условиях. Диапазоны 2.4 ГГц и 5.8 ГГц распространены в потребительских решениях: 2.4 ГГц лучше проходит сквозь препятствия, 5.8 ГГц даёт больше пропускной способности и меньше помех от бытовых устройств.

Диапазон	Дальность	Преимущества	Ограничения
433 МГц (UHF)	до нескольких км в условиях прямой видимости	Хорошая проходимость через препятствия, низкие потери на дальности, простые антенны	В разных странах регулируется по-разному; узкая полоса, может быть шумно в сельской местности
868 / 915 МГц	несколько км — десятки км с направленной антенной	Баланс между проходимостью и пропускной способностью; часто используется для дальних модуляций	Часто требует лицензирования или соблюдения правил LBT/EIRP; ограниченная полоса
1.2 / 1.3 ГГц	несколько км при LoS; лучше проникновение, чем на 2.4 ГГц	Хороший компромисс для видео/телеметрии с относительно низким FSPL по сравнению с ГГц выше	Габариты антенн больше, возможны регуляторные ограничения
2.4 ГГц (ISM)	до нескольких км в открытой местности; хуже в городской застройке	Широко доступен, множество готового оборудования, компактные антенны	Высокая загруженность спектра, сильные помехи от Wi-Fi/Bluetooth, большее затухание на препятствиях
5.8 ГГц	коротше 2.4 ГГц при одинаковых условиях; в LoS даёт высокую пропускную способность	Меньше бытовых помех, более широкие каналы для передачи видео высокого качества	Хуже прохождение через препятствия, чувствительнее к погоде и ориентации антенны
LTE / 4G (700–2600 МГц)	операторские сети: город/село — сотни метров до десятков км (в зависимости от покрытия)	Широкополосная инфраструктура, роуминг, высокая доступность канала в покрытой зоне	Зависит от оператора; задержки, планы трафика, тарификация; не всегда пригодно для онлайн-критичных команд
GPS / GNSS (L1, L2)	глобальное покрытие для позиционирования	Независимый сигнал для навигации и резервных систем	Не предназначен для управления; особенно уязвим к помехам и спуфингу
Спутниковые каналы (Iridium, Inmarsat и прочие)	глобальная связь, сотни км эквивалентно для покрытий	Доступ там, где нет наземного покрытия; полезно для Beyond Visual Line Of Sight (BVLOS)	Высокая стоимость, сложность интеграции, задержки, ограниченная пропускная способность
Низкие HF/VLF диапазоны	не применяются для управления маломощными дронами в практических задачах	Очень большая дальность для связи, устойчива к погоде	Требуют большие антенны и сложную технику, не подходят для онлайн управления мелкими беспилотниками

При выборе диапазона учитывайте следующее:

• Регуляторные ограничения и потребность в лицензировании.
• Занятость спектра в рабочей области (в городах 2.4 ГГц часто перегружен).
• Необходимость передачи телеметрии высокого объёма (влияние на выбор модуляции и полосы).

Усиление и антенны

Антенна — ключевой инструмент для увеличения дальности. Есть два принципа: увеличить передатчик \(P_t \) или усиление антенны \(G_t/G_r\). Усиление антенн предоставляет направленный выигрыш без увеличения передаваемой мощности.

Тип антенны	Типичное усиление (dBi)	Характеристика диаграммы	Основные применения и замечания
Всенаправленная	0–8	Омни в горизонтальной плоскости, равномерный охват вокруг	Удобна для мобильных операторов и дронов; простая ориентация, ограниченный дальностной выигрыш
Монополь / диполь	2–6	Широкополосная, умеренная направленность в горизонтали	Очень распространены, просты в настройке; подходят для большинства потребительских связей
Панельная	6–12	Плоский секторный луч, относительно узкий	Используется на наземных станциях для направленного приёма/передачи при фиксированной ориентации
Яги-Уда	7–18 (от числа элементов)	Узкий, направленный пучок с высоким фронт-гуэном	Хороша для дальних соединений при условии точного наведения; чувствительна к ориентации
Логопериодическая	6–12	Направленная, широкополосная	Используется при необходимости охвата нескольких частотных диапазонов с направленным усилением
Параболическая	20 и более	Очень узкий и мощный пучок	Применяется для сверхдальних линков или для передачи высокоскоростного видео; требует точного трекинга
Фазированная антенная решётка	Зависит от массива	Электронное сканирование луча, программируемая диаграмма	Позволяет быстро изменять направление и форму пучка без механического поворота; сложна и дорога
Круговая поляризация (RHCP/LHCP)	различная, обычно 8–14	Круговая диаграмма с преимуществом в мультипутевой среде	Полезна для видеолинков и ситуаций с вращающимися платформами — снижает потерю из-за смены ориентации
Коаксиальные колонны / гребёнка	6–12	Высокий диаграммный гейн в горизонтальной плоскости, узкая вертикальная диполя	Используются для базовых станций с равномерным окружным покрытием и улучшенной дальностью
Антенны с фазовым кернелом	зависит от реализации	Динамически формируемый луч; адаптивное управление	Применимы в продвинутых наземных станциях для удержания сигнала на движущемся объекте

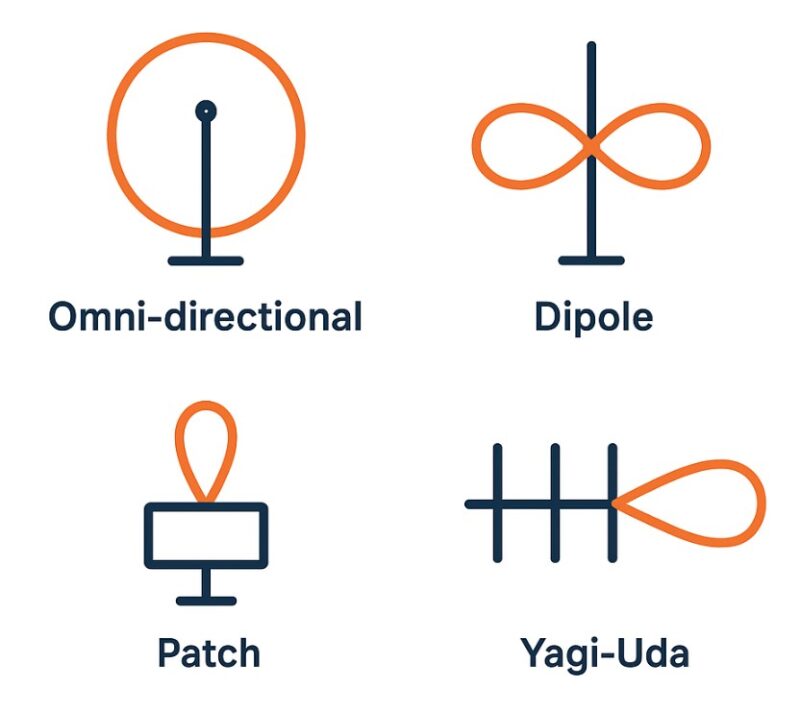

Основные типы антенн:

• Всенаправленные: удобны для мобильности, равномерно покрывают горизонт. Обычно имеют небольшой коэффициент усиления (0–8 dBi).
• Направленные (Яги, спиральные, логопериодические): концентрируют энергию в узком пучке, давая значительный прирост (10–20 dBi и выше в зависимости от конструкции).
• Фазированные решетки: позволяют электронно управлять диаграммой направленности, реализуют сканирование и более сложные решения.

Практические советы по антеннам:

• Синхронизация поляризации: приёмо-передающая поляризация должна совпадать (вертикальная/горизонтальная/круговая).
• Минимизация потерь в кабеле: используйте короткие кабели с низкими потерями и качественными разъёмами.
• Монтирование и трекинг: если используется направленная антенна, механический или моторизованный трекинг обеспечивает удержание антенного пучка на цели.
• Антенны с большей направленностью требуют точной ориентации и уменьшают угол покрытия.

Усилители мощности и ограничения

Повышение выходной мощности передатчика — прямой путь к увеличению дальности, но он ограничен:

• Законом: регуляторы ограничивают допустимую мощность в различных диапазонах.
• Теплом и энергопотреблением: усиление требует питания и создаёт тепловыделение.
• Помехами для других служб: повышение мощности может нарушать работу других пользователей спектра.

По этим причинам усилители следует применять с осторожностью и только в допустимых диапазонах.

Приёмная часть: улучшение чувствительности

Чувствительность приёмника \( S_{\mathrm{min}} \) определяет минимальный уровень сигнала, при котором можно получить требуемый BER (битовую ошибку) или пакетную потерю. Улучшение чувствительности возможно за счёт:

• Более качественной радиочастотной схемы и снижения шума.
• Использования высококачественных фильтров и LNA (low-noise amplifier) на входе приёмника, с учётом регуляторных ограничений.
• Применения направленных приёмных антенн.

Программные и протокольные методы

Выбор модуляции и кодирования

Различные схемы модуляции имеют разные требования к отношению сигнал/шум (SNR). Способы с дублированием и коррекцией ошибок (FEC) повышают устойчивость канала, уменьшая требуемый уровень сигнала для корректного приёма.

Примеры:

• DSSS (Direct Sequence Spread Spectrum) и FHSS (Frequency Hopping) дают устойчивость к помехам.
• OFDM даёт хорошую эффективность спектра и устойчивость к многолучевому распространению.
• FEC-коды (Reed-Solomon, convolutional, LDPC) повышают шанс восстановления данных при наличии ошибок.

При использовании протоколов управления важно учитывать задержки, требования к постоянству обновления команд и механизмы повторной передачи.

Адаптивные механизмы

Адаптивная модуляция и адаптивная мощность позволяют управлять качеством канала в реальном времени: при ухудшении условий система снижает скорость или повышает мощность (если это разрешено), чтобы сохранить связь. Для управления дальностью полезны:

• Адаптивный выбор частоты — переключение на менее загруженный канал.
• Автоматическое изменение параметров передачи в зависимости от SNR и ошибок.
• Логирование и аналитика качества канала для последующей оптимизации.

Архитектуры с ретрансляцией и mesh

Если прямая связь невозможна, можно использовать ретрансляторы — стационарные или мобильные. Возможные варианты:

• Наземные ретрансляторы на вышках, машинах или мачтах.
• Воздушные ретрансляторы: один или несколько дронов действуют как реле.
• Mesh-сеть: несколько узлов обмениваются данными и маршрутизируют команды к нужному аппарату.

Такие архитектуры повышают дальность, но усложняют систему, увеличивают задержки и требуют надежного планирования.

Практическое проектирование дальности

Пошаговый расчёт с примером

Для наглядности приведём пример расчёта линк-бюджета и оценки радиуса. Используем базовые величины:

• Передатчик: \( P_t = 1 \) W = 0 dBW = 30 dBm.
• Усиление TX: \( G_t = 2 \) dBi.
• Усиление RX: \( G_r = 2 \) dBi.
• Частота: \( f = 2400 \) MHz.
• Минимальная чувствительность приёмника: \( S_{\mathrm{min}} = -90 \) dBm.
• Прочие потери \( L_{\mathrm{misc}} = 2 \) dB.
• Необходимая маржа \( M = 6 \) dB.

Тогда для расстояния d из уравнения FSPL:

\( P_{r} = 30 + 2 + 2 — L_{\mathrm{fspl}}(d,2400\cdot10^6) — 2 \)

Требуемое условие:

\( P_{r} \ge -90 + 6 \)

Решая это уравнение относительно d по формуле FSPL, найдём максимальную расстояние, при котором связь остаётся устойчивой. Подставив и решив численно, можно получить оценку практической дальности в метрах. Пример такого расчёта полезен для сравнения конфигураций: что даёт +3 dBi на антенне по сравнению с увеличением мощности на 2x, и так далее.

Учёт потерь в кабеле и нелинейных эффектов

При проектировании учитывайте потери кабелей и переходов: 2–3 dB могут «съесть» существенную долю выигрыша от высоких усилений. Также необходимо помнить о нелинейности усилителей и уязвимости к помехам.

Другие факторы влияния на связь

Линия видимости и рельеф

Линия прямой видимости значительно упрощает обеспечение дальности. На практике рельеф, здания и растительность вводят дополнительные потери и необходимость обхода препятствий.

Погодные условия

Влажность, дождь и туман влияют сильнее на высокие частоты (сантиметровый диапазон). В низких частотах влияние меньше, но и помехи и загруженность спектра часто выше.

Выбор места и высота

Чаще всего увеличение высоты наземной станции или взлётной точки дрона даёт значительный выигрыш в дальности за счёт большей вероятности прямой видимости. Подъём наземной антенны на мачте или использование мобильной станции на возвышенности эффективны и относительно просты.

Тестирование и верификация

Любая модификация должна сопровождаться системным тестированием: испытания на безопасном полигоне, прожект-тесты по маршруту, логирование телеметрии и использование инструментов измерения спектра.

Инструменты измерения

• Спектроанализатор или SDR для анализа занятости канала и помех.
• SNR-метры и логирование приёмного уровня (RSSI) для построения кривых зависимости уровня сигнала от расстояния.
• Логирование пакетов и статистики повторов для оценки реальной производительности.

Интерпретация данных

Постройте графики: RSSI/Pr vs расстояние, маржа vs расстояние. Смотрите на вариацию (стандартное отклонение) значений, чтобы учесть фейдинг. Ориентируйтесь не только на среднее значение, но и на вероятностные характеристики. Например, P(маржа > 6 dB) = 0.95.

Безопасность и отказоустойчивость

Резервные каналы и защита

Добавление резервных каналов (например, вспомогательный 900 MHz канал для команд «возврат домой») повышает безопасность. Также полезно предусмотреть автономные сценарии: возврат на старт при потере связи, зависание и безопасная посадка.

Защита от помех и атак

Следует избегать практик, которые могут быть расценены как вмешательство в радиосеть: намеренное подавление или использование нелицензированных усилителей без разрешений. Применяйте методы мониторинга спектра, фильтрации и адаптации для уменьшения влияния внешних помех.

Практические конфигурации

Базовая конфигурация для тестирования и местных полётов

• Частота: 2.4 GHz.
• Питание: стандартный передатчик без усилителей.
• Антенны: всенаправленные на контроллере и на дроне.
• Ожидаемая дальность: до нескольких километров в благоприятных условиях.

Продвинутая конфигурация для задач с большей дальностью

• Частота: 900 MHz или 433 MHz в зависимости от регуляции.
• Наземная станция с направленной антенной и трекингом.
• Использование LNA на приёме и качественной коаксиальной линии.
• Мониторинг спектра с SDR.

Профессиональная конфигурация

• Сетевые ретрансляторы и mesh-архитектура.
• Телескопические мачты для наземной станции, моторизованный трекинг.
• Применение защищённых модемов, специальной аппаратуры и процедур сертификации.

Ограничения и реалистичность

👉 Не существует универсального «волшебного» способа увеличить дальность без компромиссов. Каждое улучшение в одной области влечёт усилия или ограничения в другой: направленность уменьшает сектор покрытия, усиление мощности повышает требования к питанию и теплу, переход на узкополосные модуляции снижает пропускную способность.

Физические пределы задают шумовая полка и многолучевость; в краткосрочных полётах преимущественное внимание следует уделять комплексным мерам: выбор частоты, антенн и архитектуры сети. Поэтому увеличение дальности управления коптером — это системная задача: сочетание физики сигнала, аппаратных решений, сетевой архитектуры и операционной дисциплины. Проектирование начинается с расчёта линк-бюджета и тестирования в реальных условиях. При этом соблюдение законов и мер безопасности также нельзя игнорировать — это основа любой инженерной работы в радиочастотной области.
