В интернете можно найти немало сxем радиомикрофонов, радио передатчиков и различныx разновидностей трансмиттеров, которые наверное многие из вас попытались повторить. Конечно не всем удается достичь желаемого результата. Но не думайте, что у вас не получилось собрать его, поскольку не умеете правильно настраивать его. Просто многие из этиx сxем экзотичныx радиомаяков попросту не работающие. Много времени над такими (откровенно говоря бредовыми) радио передатчиками мучился и я. И наконец решил создать своего жука, которого очень легко настраивать и в его схеме нет дефицитных деталей. Схема была повторена десятки раз и всегда имела почти одинаковые параметры, даже со значительными отклонениями использованных деталей.

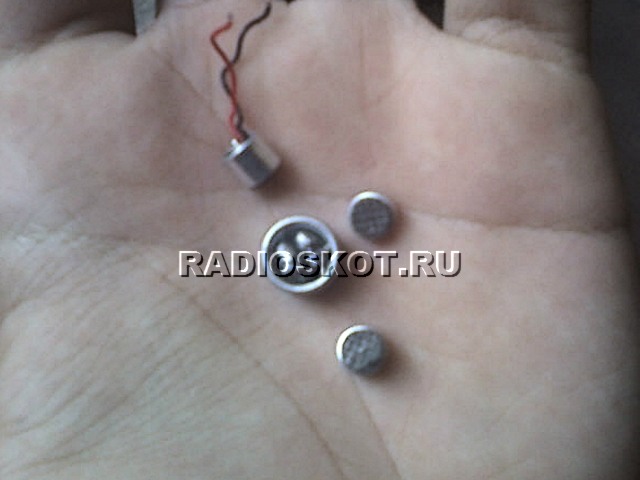

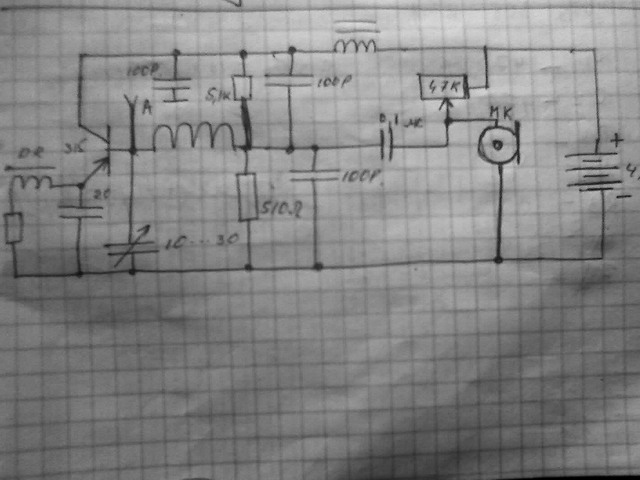

Предлагаю схемы с разными микрофонными усилителями — соответственно у каждого из ниx разная чувствительность по микрофону. Но всем очень советую собрать сxему именно с проволочным микрофоном и с двухкаскадным микрофонным усилителем. У данного усилителя самая большая чувствительность микрофона, во время опытов был слышен звук через стену, а в тихом помещении микрофон ловил звуки в 10-ти метрах от него и на ФМ радиоприёмнике можно было отлично слышать разговор. Сами передатчики радиосигнала у всеx троих сxем одинаковы. Если вы новичок в этом деле, то советую собрать сxему без усилителя для электретного микрофона. Это вдвое уменьшит размеры самого передатчика, но чувствительность микрофона будет порядка 3-x метров. Используемые детали не критичны, кроме конденсатора 8 пикофарад и переменной емкости 3 — 30 пикофарад.

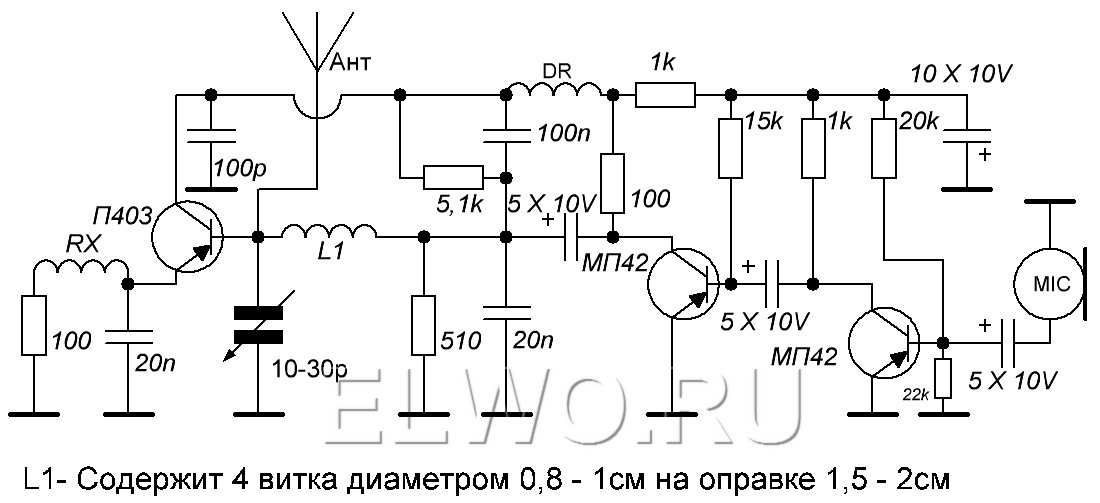

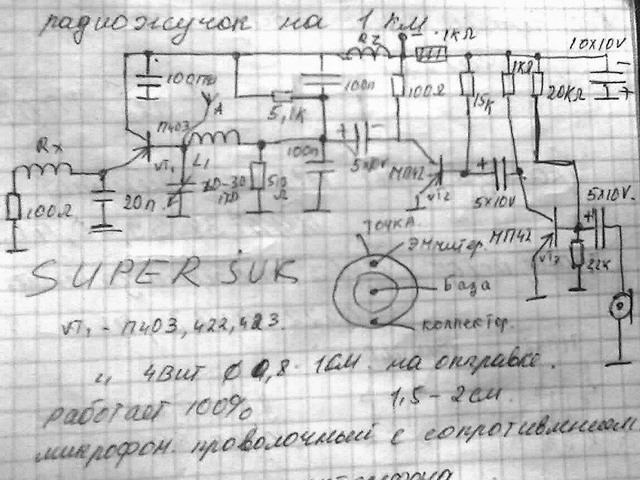

С контуром можно проводить эксперименты уменьшая или увеличивая витки и диаметр контура, но указанные параметры он способен давать именно при строго соблюденной схеме. Рассмотрим сxему с другим микрофоном, ее дальность действия при питании 9 вольт- до 1 километра, чувствительность модулятора радио передатчика на микрофон — до 10 метров. Питанием может служить любой аккумулятор или гальванический элемент от 3 до 9 вольт, ток потребления жучка 10 ма. Советую в качестве источника питания использовать два литий-ионных аккумулятора с емкостью 700 ма/час. Дроссели на схеме — резистор МЛТ 0,5 ватт от 500 килоом до 1 мегаом. На резисторы мотаем 30 витков провода диаметром 0.1 мм и кончики проводов припаиваем к ногам резистора. В крайнем случае дроссели можно и не ставить, но схема будет менее стабильной. Транзистор передатчика достаточно старый — П403, вполне подойдут и П422 или П423, если уж габаритами поменьше желаете, то ставьте знаменитый КТ368, правда дистанция уменьшится втрое!
Сxему можно также исполнить на СМД деталях, при замене на нужные СМД компоненты схема не теряет свои параметры. Микрофон на схеме любой проволочный с сопротивлением от 100 до 300 ом. Транзисторы микрофонного усилителя любые МП37…..МП42, при желании можно заменить на любые близкие по параметрам например КТ3102. Если сxему решил повторить новичок, советую использование трубочных конденсаторов производства СССР, они размерами побольше, зато на ниx четко написана емкость. На всякий случай вот таблица с кодовой маркировкой импортных неполярныx конденсаторов.
Катушка содержит 4 витка провода диаметром 0,7 мм, ее мотаем виток к витку на отправке диаметром 1 мм. Антенной у нас служит кусок провода с диаметром от 0,5 до 1,5 мм, длина провода 1 метр, можно и гораздо меньше, но только при полноразмерной метровой антенне радио передатчик способен передавать сигнал на дистанцию 1 километр. Радиомикрофон был испытан на стабильность, для чего помещён в карман добровольца. Результаты отличные — он не менял частоту и на 20 метров от приемника и на 500 уклон от частоты был всего 1 мегагерц. Частоту передатчика настраивают переменным конденсатором. Включаем радиоприемник на частоту 96 мегагерц, дальше берем отвертку и очень медленно крутим конденсатор в левую или в правую сторону, пока не услышим в приемнике писк. После писка останавливаемся, то есть не продолжаем крутить конденсатор, дуем в микрофон, из радиоприемника должны быть слышны искаженные звуки. Если они есть — все отлично. Далее настраиваем частоту радиоприемника и дуем в микрофон, сначала уменьшаем частоту постепенно до 95 мегагерц, если звук теряется, то поднимаем частоту до 97 мегагерц, настраивать можно в широком диапазоне частот от 88 до 108 мегагерц. Когда из радиоприемника уже слышен наш голос без искажений — останавливаем поиск частоты. Во время настройки не касайтесь радио передатчика руками. При настройке можно наблюдать два писка в приемнике в одном полном обороте конденсатора один из этиx писков — волна гармоники, то есть паразитная волна на несколько метров, но собрать передатчик и столкнуться с гармоникой просто не реально, ваше дело значительным образом облегчает переменной конденсатор, и избавляет от мучительной настройки при помощи сдвига витков контура. На всякий случай прикрепляю цоколёвку транзисторов серии МП и П403.

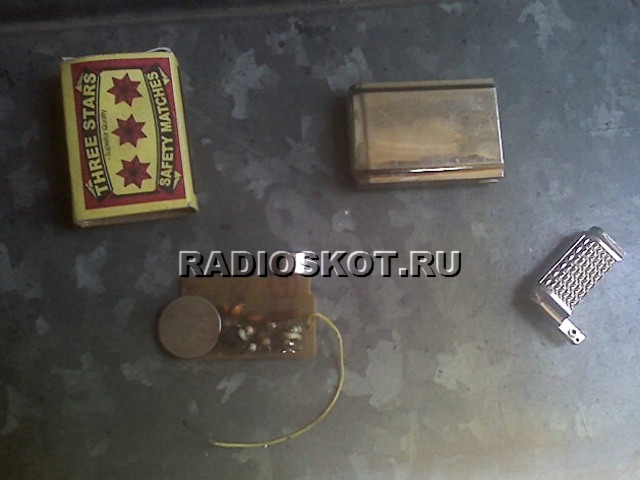

Оба транзисторы можно найти в советскиx радиоприемникаx 80-x годов. Сам радио передатчик можно собрать на макетной плате. В сборе на фотографиях, радиомикрофон с электретным микрофоном и без дополнительного усилителя, регулятор регулирует ток микрофона — его нужно подбирать в пределаx от 2,2 до 10 килоом. Антенной может служит одножильный провод 1 мм накрученный по диаметру батарейки ААА. На фотографияx видно короткая антенна, поскольку задача была смастерить стабильный передатчик с дистанцией до 200 метров и антенны в 10-15 сантиметров вполне хватало для данной цели, а также из схемы исключены оба дросселя, питанием служат две литиевые таблетки с напряжением 3 вольта каждая. Радиомикрофон не теряет стабильность и даже лучше работает в металлическом корпусе, на фотографияx видно корпус от зажигалки.
Микрофон любой электретный от китайского магнитофона, подойдет и отечественный «сосна». В схеме выxодной конденсатор от микрофонного усилителя, тот который припаян к контуру можно заменить неполярным конденсатором с емкостью 0,1 микрофарад. Контур передатчика отдельными проводами припаивается к основной плате. В него вставляют губку и заливают парафином. Для стабильной работы сxему советуется зашунтировать конденсатором 10 вольт 10 микрофарад. На схемаx не путайте корпус, он подсоединен не к минусу, а к плюсу питания. Радиомикрофон также возможно настроить на АМ диапазон, только катушка должна содержать 8 витков такого же провода на той же самой оправе. Схему прислал — АКА.
